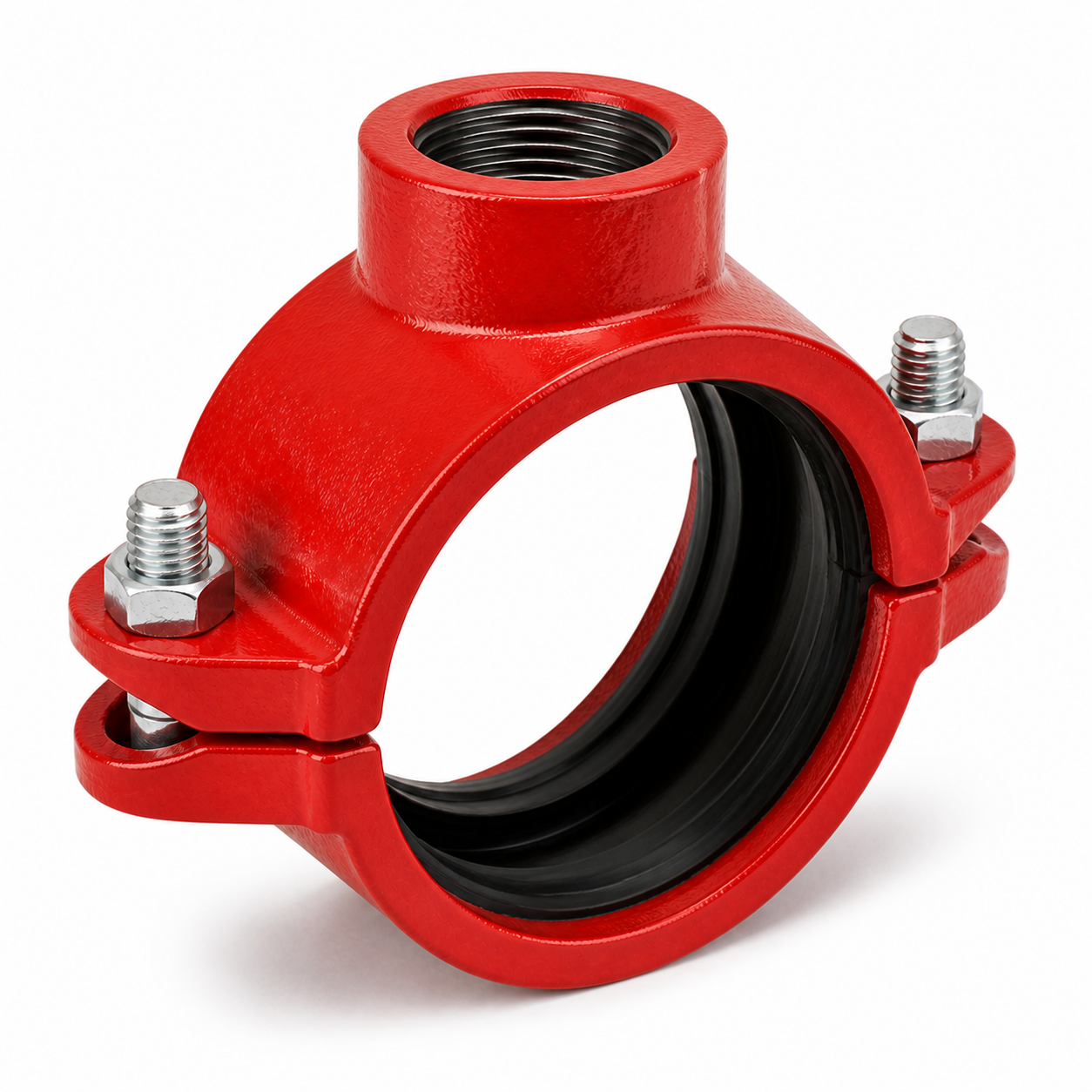

Đai Khởi Thủy Nối Ren XGQT3S DN150x65 UL/FM

Giá: Liên hệ

Xuất kho:

Đai khởi thủy nối ren XGQT3S DN150x65 tạo nhánh ren 2 1/2 inch trên đường ống DN150 mà không cần cắt rời tuyến ống.

Thân gang cầu ASTM A536 Gr 65-45-12, sơn epoxy đỏ.
Đường kính ngoài tham chiếu: 165,1 × 76,1 mm.
Liên kết bằng 2 bu lông M12×75 cấp bền 8.8.
Áp suất làm việc tối đa theo catalogue: 2,5 MPa.

Giá bán: Liên hệ để được tư vấn cấu hình và báo giá.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu đai khởi thủy nối ren XGQT3S DN150x65

2 Thông số kỹ thuật XGQT3S DN150x65

3 Ưu điểm nổi bật

4 Ứng dụng của đai khởi thủy DN150x65

5 Hướng dẫn chọn và lắp đặt

6 Câu hỏi thường gặp

6.1 XGQT3S DN150x65 dùng cho ống có đường kính ngoài bao nhiêu?

6.2 Đầu ra DN65 dùng loại ren nào?

6.3 Có cần cắt rời đường ống DN150 không?

6.4 Áp suất làm việc tối đa là bao nhiêu?

6.5 Cần cung cấp thông tin gì để nhận báo giá?

Giới thiệu đai khởi thủy nối ren XGQT3S DN150x65

Đai khởi thủy nối ren XGQT3S DN150x65 là phụ kiện dạng hai nửa thân dùng tạo một nhánh ren trên ống chính DN150. Nhánh DN65 (2 1/2 inch) phù hợp cho đường ống cấp nước, PCCC và hệ thống kỹ thuật cần bổ sung điểm đấu nối mà không phải thay cả đoạn ống.

Sản phẩm dùng cơ cấu kẹp bu lông quanh ống, gioăng cao su làm kín và đầu ra ren BSPT. Kích thước DN150x65 dưới đây được đối chiếu theo bảng thông số của dòng Mechanical Tee (Threaded) XGQT3S.

Thông số kỹ thuật XGQT3S DN150x65

Model	XGQT3S
Kích thước danh nghĩa	DN150 × DN65 (6 × 2 1/2 inch)
Đường kính ngoài ống tham chiếu	165,1 × 76,1 mm
Bu lông	2-M12×75, thép carbon xử lý nhiệt, cấp bền 8.8 theo ISO 898-1
Kích thước catalogue	Ø189; L 226; K 113; H 112 mm
Đường kính lỗ khoét tham chiếu	Ø81 mm
Vật liệu thân	Gang cầu ASTM A536 Grade 65-45-12
Lớp phủ	Epoxy đỏ RAL 3000/3001
Kiểu ren nhánh	BSPT theo ISO 7-1
Áp suất làm việc tối đa	2,5 MPa; thông số áp dụng theo điều kiện catalogue
Chứng nhận của dòng sản phẩm	UL Listed / FM Approved
SKU	SP-018608

Ưu điểm nổi bật

Tạo nhánh nhanh: thi công trực tiếp tại vị trí cần lấy nhánh sau khi khoét lỗ đúng đường kính.
Giảm can thiệp đường ống: không cần cắt rời toàn bộ tuyến ống chính như khi lắp tê truyền thống.
Thân gang cầu: chịu tải cơ học tốt, phù hợp hệ thống đường ống công nghiệp.
Làm kín bằng gioăng: bề mặt tiếp xúc ôm theo ống khi siết hai bu lông đúng mô-men.
Nhánh ren BSPT: thuận tiện kết nối van, đồng hồ, ống nhánh và phụ kiện ren tương thích.

Ứng dụng của đai khởi thủy DN150x65

Kích thước DN150x65 thường được dùng để lấy nhánh từ đường ống chính DN150 sang tuyến DN65 trong hệ thống cấp nước, trạm bơm, mạng PCCC, nhà máy và hạ tầng kỹ thuật. Khi chọn sản phẩm cần đối chiếu đường kính ngoài thực tế của ống chính với giá trị 165,1 mm và chuẩn ren của thiết bị nối vào nhánh.

Hướng dẫn chọn và lắp đặt

Đo đường kính ngoài ống chính; không chỉ dựa vào tên DN.
Xác nhận nhánh cần dùng là DN65, ren BSPT 2 1/2 inch.
Đánh dấu và khoét lỗ theo đường kính tham chiếu Ø81 mm; làm sạch ba via.
Đặt gioăng đúng tâm lỗ, lắp hai nửa thân và siết bu lông luân phiên, cân đều hai phía.
Thử kín và kiểm tra lại vị trí trước khi đưa hệ thống vào vận hành.

Có thể tham khảo thêm đai khởi thủy XGQT3S DN150x25 khi cần nhánh ren nhỏ hơn trên cùng cỡ ống chính.

Câu hỏi thường gặp

XGQT3S DN150x65 dùng cho ống có đường kính ngoài bao nhiêu?

Bảng catalogue nêu đường kính ngoài ống chính 165,1 mm và nhánh 76,1 mm. Cần đo ống thực tế trước khi đặt hàng.

Đầu ra DN65 dùng loại ren nào?

Đầu ra là ren côn BSPT theo ISO 7-1, kích thước 2 1/2 inch.

Có cần cắt rời đường ống DN150 không?

Không cần cắt rời toàn bộ tuyến ống. Đơn vị thi công chỉ khoét lỗ đúng vị trí, xử lý mép lỗ rồi kẹp đai quanh ống.

Áp suất làm việc tối đa là bao nhiêu?

Catalogue của dòng XGQT3S công bố tối đa 2,5 MPa. Áp suất vận hành thực tế còn phụ thuộc ống, gioăng, môi chất, nhiệt độ và yêu cầu thiết kế hệ thống.
