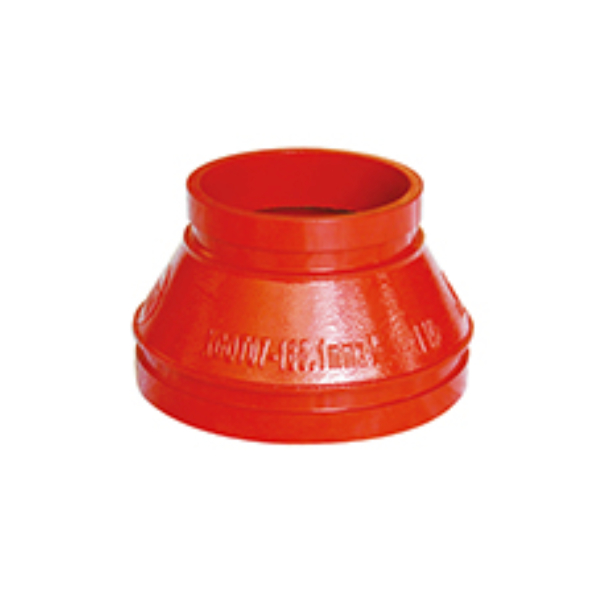

Bầu Giảm Nối Rãnh XGQT07 DN200x150

Giá: Liên hệ

Xuất kho:

Bầu Giảm Nối Rãnh XGQT07 DN200x150 dùng cho hệ thống ống rãnh PCCC và đường ống kỹ thuật. Model XGQT07, cỡ DN200x150, OD 219,1 x 165,1 mm, chiều dài L 127 mm. Giá bán: Liên hệ.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Bầu Giảm Nối Rãnh XGQT07 DN200x150 dùng để chuyển tiếp hai tuyến ống có đường kính khác nhau mà vẫn duy trì kiểu liên kết rãnh tháo lắp nhanh. Cấu hình đồng tâm giúp dòng chảy chuyển đều và phù hợp hệ thống PCCC, cấp thoát nước kỹ thuật và đường ống công nghiệp.

Xem thêm các cỡ và model tại danh mục phụ kiện ống rãnh gang.

Mục lục ẩn

1 Thông số kỹ thuật Bầu Giảm Nối Rãnh XGQT07 DN200x150

2 Ưu điểm

3 Ứng dụng

4 Hướng dẫn chọn đúng kích thước

5 Hướng dẫn lắp đặt và sử dụng

6 Câu hỏi thường gặp

6.1 XGQT07 là loại giảm đồng tâm hay lệch tâm?

6.2 Có thể lắp cho hệ thống PCCC không?

6.3 Cần mua thêm gì để lắp đặt?

6.4 Sản phẩm có dùng thay bầu giảm hàn không?

6.5 Làm sao xác nhận đúng cỡ?

Thông số kỹ thuật Bầu Giảm Nối Rãnh XGQT07 DN200x150

Model	XGQT07
Kích thước danh nghĩa	DN200x150
Đường kính ngoài tham chiếu	219,1 x 165,1 mm
Chiều dài L tham chiếu	127 mm
Vật liệu tham chiếu	Gang dẻo ASTM A536 65-45-12
Lớp phủ	Sơn epoxy đỏ
Áp suất làm việc tối đa tham chiếu	2,5 MPa; cấp PN phụ thuộc kích thước và thiết kế hệ thống

Các giá trị trên được đối chiếu theo catalogue kỹ thuật của model XGQT07; khi đặt hàng cần xác nhận lại điều kiện làm việc và cấu hình của lô cung cấp.

Ưu điểm

Liên kết rãnh giúp rút ngắn thời gian thi công và thuận tiện tháo lắp.
Thân gang dẻo và lớp sơn epoxy phù hợp môi trường đường ống kỹ thuật.
Kích thước được chuẩn hóa theo model, thuận tiện kiểm tra với bản vẽ và catalogue.
Giảm khối lượng công việc hàn tại công trường khi thiết kế sử dụng hệ ống rãnh.

Ứng dụng

Sản phẩm phù hợp để chuyển cỡ ống tại cụm bơm, tuyến phân phối, nhánh kỹ thuật và các vị trí cần tháo lắp bảo trì. Việc lựa chọn phải theo hồ sơ thiết kế, môi chất, áp suất và tiêu chuẩn của công trình.

Hướng dẫn chọn đúng kích thước

Đối chiếu đồng thời cỡ danh nghĩa DN200x150, đường kính ngoài ống 219,1 x 165,1 mm và cấp áp suất thiết kế. Không chọn chỉ theo đường kính danh nghĩa vì OD thực tế quyết định độ kín của rãnh và gioăng.

Hướng dẫn lắp đặt và sử dụng

Cô lập, xả áp và làm sạch khu vực lắp đặt.
Kiểm tra OD, rãnh ống, gioăng và bề mặt phụ kiện trước khi lắp.
Căn chỉnh phụ kiện không chịu lực lệch; siết bulông luân phiên và đồng đều.
Thử kín, thử áp theo quy trình của công trình trước khi đưa vào vận hành.
Kiểm tra định kỳ tại vị trí nối và xử lý ngay khi có dấu hiệu rò rỉ hoặc ăn mòn.
