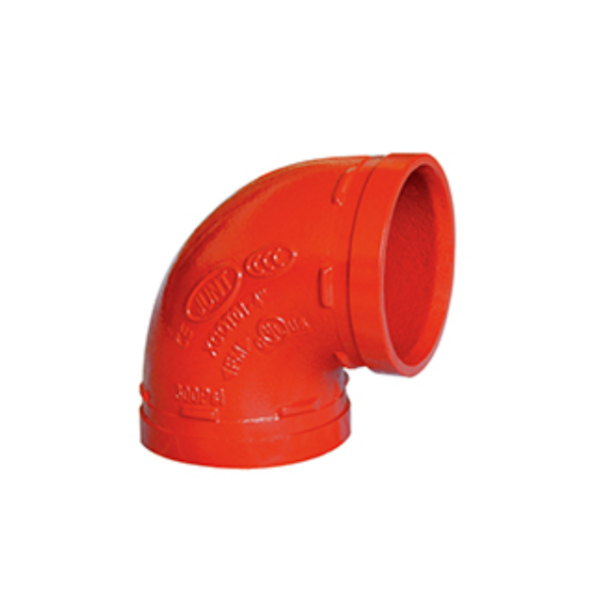

Co 90 Độ Nối Rãnh XGQT01 DN150

Giá: Liên hệ

Xuất kho:

Co 90 Độ Nối Rãnh XGQT01 DN150 dùng cho hệ thống ống rãnh PCCC và đường ống kỹ thuật. Model XGQT01, cỡ DN150, OD 165,1 mm, chiều dài L 140 mm. Giá bán: Liên hệ.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Co 90 Độ Nối Rãnh XGQT01 DN150 chuyển hướng tuyến ống một góc 90 độ bằng hai đầu liên kết rãnh. Phụ kiện phù hợp các vị trí đổi hướng trong phòng bơm, trục kỹ thuật và mạng ống PCCC cần thi công nhanh, dễ bảo trì.

Xem thêm các cỡ và model tại danh mục phụ kiện ống rãnh gang.

Mục lục ẩn

1 Thông số kỹ thuật Co 90 Độ Nối Rãnh XGQT01 DN150

2 Ưu điểm

3 Ứng dụng

4 Hướng dẫn chọn đúng kích thước

5 Hướng dẫn lắp đặt và sử dụng

6 Câu hỏi thường gặp

6.1 XGQT01 đổi hướng bao nhiêu độ?

6.2 Co có lắp trực tiếp vào ống được không?

6.3 Có thể dùng ở trục đứng không?

6.4 Điểm cần kiểm tra trước khi lắp là gì?

6.5 Cách xác nhận đúng DN150?

Thông số kỹ thuật Co 90 Độ Nối Rãnh XGQT01 DN150

Model	XGQT01
Kích thước danh nghĩa	DN150
Đường kính ngoài tham chiếu	165,1 mm
Chiều dài L tham chiếu	140 mm
Vật liệu tham chiếu	Gang dẻo ASTM A536 65-45-12
Lớp phủ	Sơn epoxy đỏ
Áp suất làm việc tối đa tham chiếu	2,5 MPa; cấp PN phụ thuộc kích thước và thiết kế hệ thống
Thông tin bổ sung	Góc chuyển hướng 90°

Các giá trị trên được đối chiếu theo catalogue kỹ thuật của model XGQT01; khi đặt hàng cần xác nhận lại điều kiện làm việc và cấu hình của lô cung cấp.

Ưu điểm

Liên kết rãnh giúp rút ngắn thời gian thi công và thuận tiện tháo lắp.
Thân gang dẻo và lớp sơn epoxy phù hợp môi trường đường ống kỹ thuật.
Kích thước được chuẩn hóa theo model, thuận tiện kiểm tra với bản vẽ và catalogue.
Giảm khối lượng công việc hàn tại công trường khi thiết kế sử dụng hệ ống rãnh.

Ứng dụng

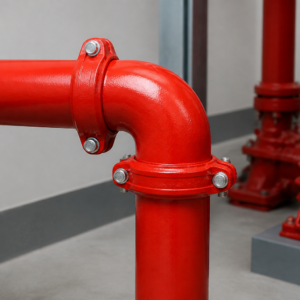

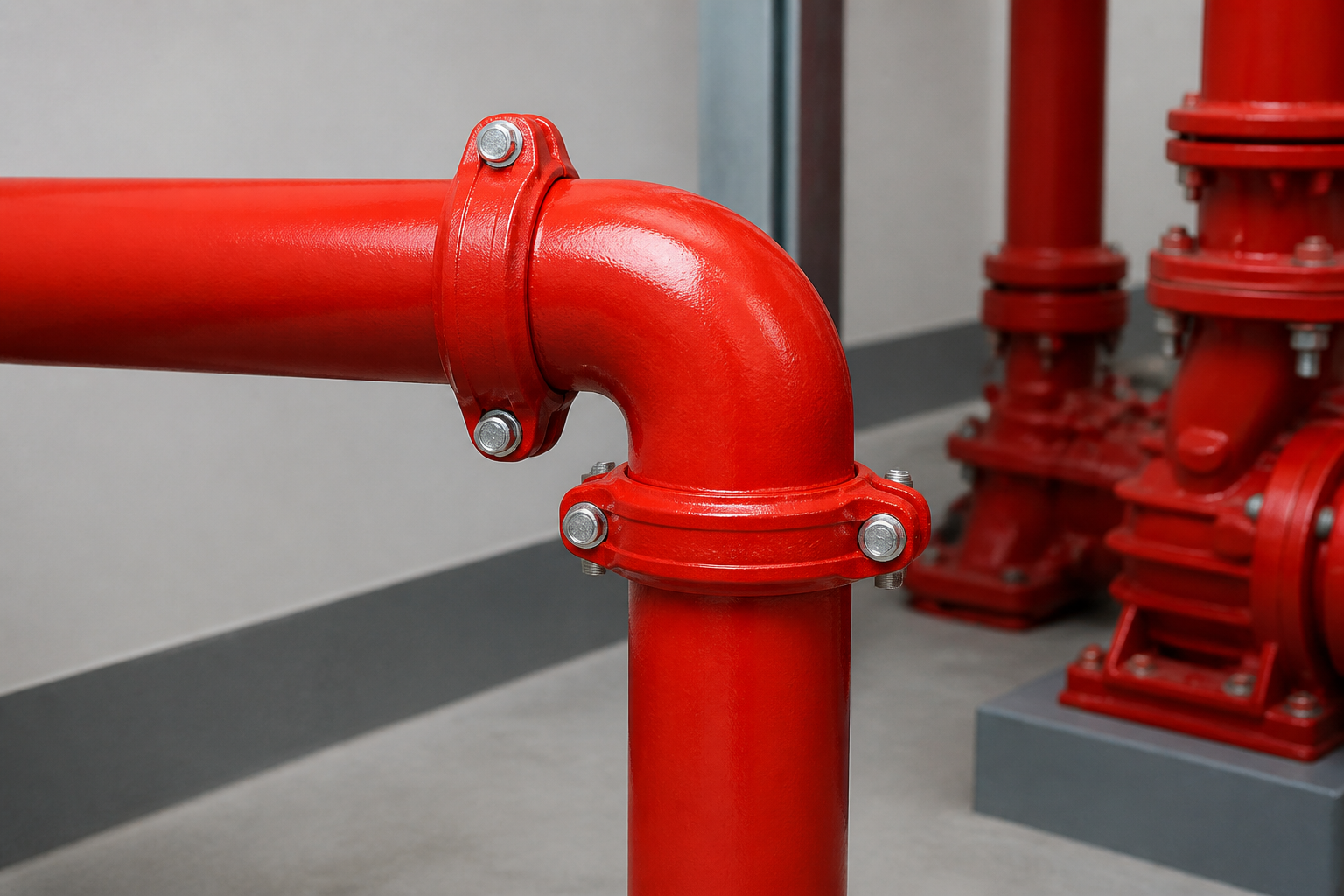

Sản phẩm phù hợp để đổi hướng 90 độ tại góc tường, trục đứng, cụm bơm và tuyến ống kỹ thuật. Việc lựa chọn phải theo hồ sơ thiết kế, môi chất, áp suất và tiêu chuẩn của công trình.

Hướng dẫn chọn đúng kích thước

Xác nhận cỡ DN150, OD 165,1 mm, bán kính bố trí và khoảng không lắp khớp nối. Hai đầu ống phải được tạo rãnh đúng quy cách và căn thẳng trước khi siết.

Hướng dẫn lắp đặt và sử dụng

Cô lập, xả áp và làm sạch khu vực lắp đặt.
Kiểm tra OD, rãnh ống, gioăng và bề mặt phụ kiện trước khi lắp.
Căn chỉnh phụ kiện không chịu lực lệch; siết bulông luân phiên và đồng đều.
Thử kín, thử áp theo quy trình của công trình trước khi đưa vào vận hành.
Kiểm tra định kỳ tại vị trí nối và xử lý ngay khi có dấu hiệu rò rỉ hoặc ăn mòn.
