Đai Khởi Thủy Nối Ren XGQT3S DN100x25 UL/FM

Giá: Liên hệ

Xuất kho:

XGQT3S DN100x25 là đai khởi thủy gang dẻo tạo nhánh ren DN25 trên ống chính DN100, hoàn thiện epoxy đỏ, kết nối BSPT ISO 7-1. SKU SP-018605. Thông số kích thước và áp suất được đối chiếu theo catalogue XGQT3S; giá và thời gian giao vui lòng liên hệ.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

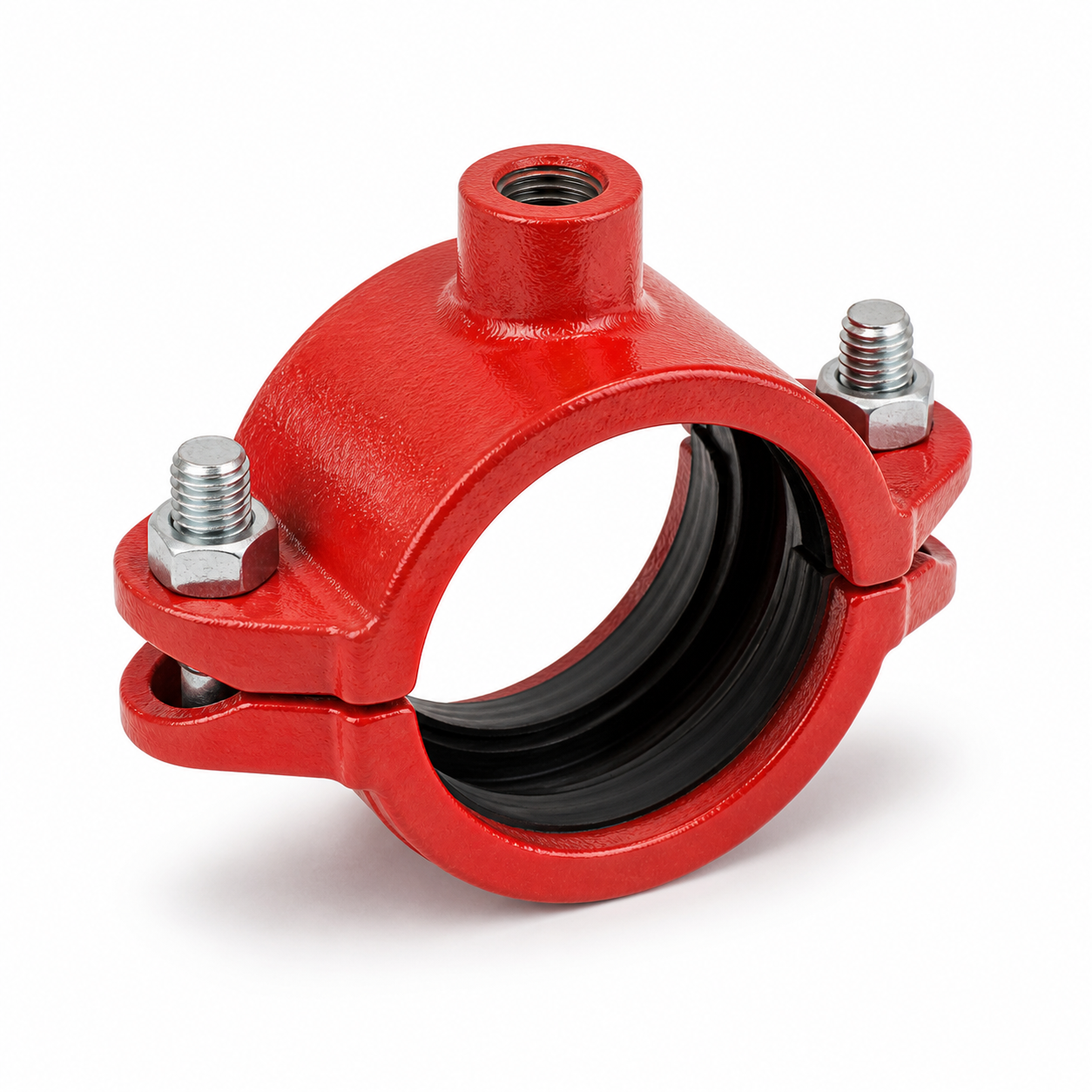

XGQT3S DN100x25 là đai khởi thủy cơ khí bằng gang dẻo, dùng để tạo một cửa nhánh ren DN25 trên đường ống chính DN100. Kết cấu hai mảnh ôm quanh ống giúp bổ sung nhánh mà không phải cắt rời toàn bộ tuyến; gioăng đàn hồi làm kín quanh lỗ khoan và cửa ra ren cho phép nối ống nhánh, đồng hồ hoặc thiết bị phù hợp.

Mục lục ẩn

1 Thông số đai khởi thủy XGQT3S DN100x25

2 Ưu điểm nổi bật

3 Ứng dụng

4 Cách chọn đúng cấu hình

5 Hướng dẫn lắp đặt

6 Câu hỏi thường gặp

6.1 XGQT3S DN100x25 dùng để làm gì?

6.2 DN100x25 dùng lỗ khoan bao nhiêu?

6.3 Có cần hàn khi lắp đai khởi thủy không?

6.4 DN100x25 có thay cho DN100x32 được không?

Thông số đai khởi thủy XGQT3S DN100x25

Mã sản phẩm	SP-018605
Model	XGQT3S
Kích thước danh nghĩa	DN100x25 (4 inch x 1 inch)
Đường kính ngoài ống	114,3 x 33,7 mm
Kết nối nhánh	Ren BSPT theo ISO 7-1
Vật liệu thân	Gang dẻo ASTM A536 Grade 65-45-12
Hoàn thiện	Sơn epoxy đỏ RAL 3000/3001
Áp suất làm việc tối đa	2,5 MPa (25 bar); cấp FM cho kích thước đến DN150 là PN20
Bu lông	2 x M12x75, thép carbon nhiệt luyện cấp bền 8.8
Kích thước catalogue	Ø 138 mm; L 176 mm; K 83 mm; H 70 mm
Đường kính lỗ khoan	38 mm (+1,6/0)
Phê duyệt dòng sản phẩm	UL Listed / FM Approved

Ưu điểm nổi bật

Tạo nhánh DN25 trực tiếp trên ống DN100, giảm số đoạn ống phải tháo lắp.
Thân gang dẻo có độ bền cơ học cao, bề mặt epoxy đỏ phù hợp mạng ống chữa cháy.
Cửa ra ren BSPT thuận tiện kết nối phụ kiện ren và thiết bị đo.
Kết cấu bắt bu lông cho phép kiểm tra, bảo trì và thay gioăng khi cần.

Ứng dụng

Sản phẩm phù hợp cho đường ống chữa cháy sprinkler, tuyến cấp nước kỹ thuật, phòng bơm, nhà xưởng và các vị trí cần lấy nhánh DN25 từ ống chính DN100.

Cách chọn đúng cấu hình

Kiểm tra đồng thời đường kính danh nghĩa, đường kính ngoài thực tế của ống chính và cỡ ren của nhánh. Cấu hình DN100x25 có cửa nhánh 1 inch; không thay thế trực tiếp cho DN100x32 vì kích thước ren và đường kính lỗ khoan khác nhau.

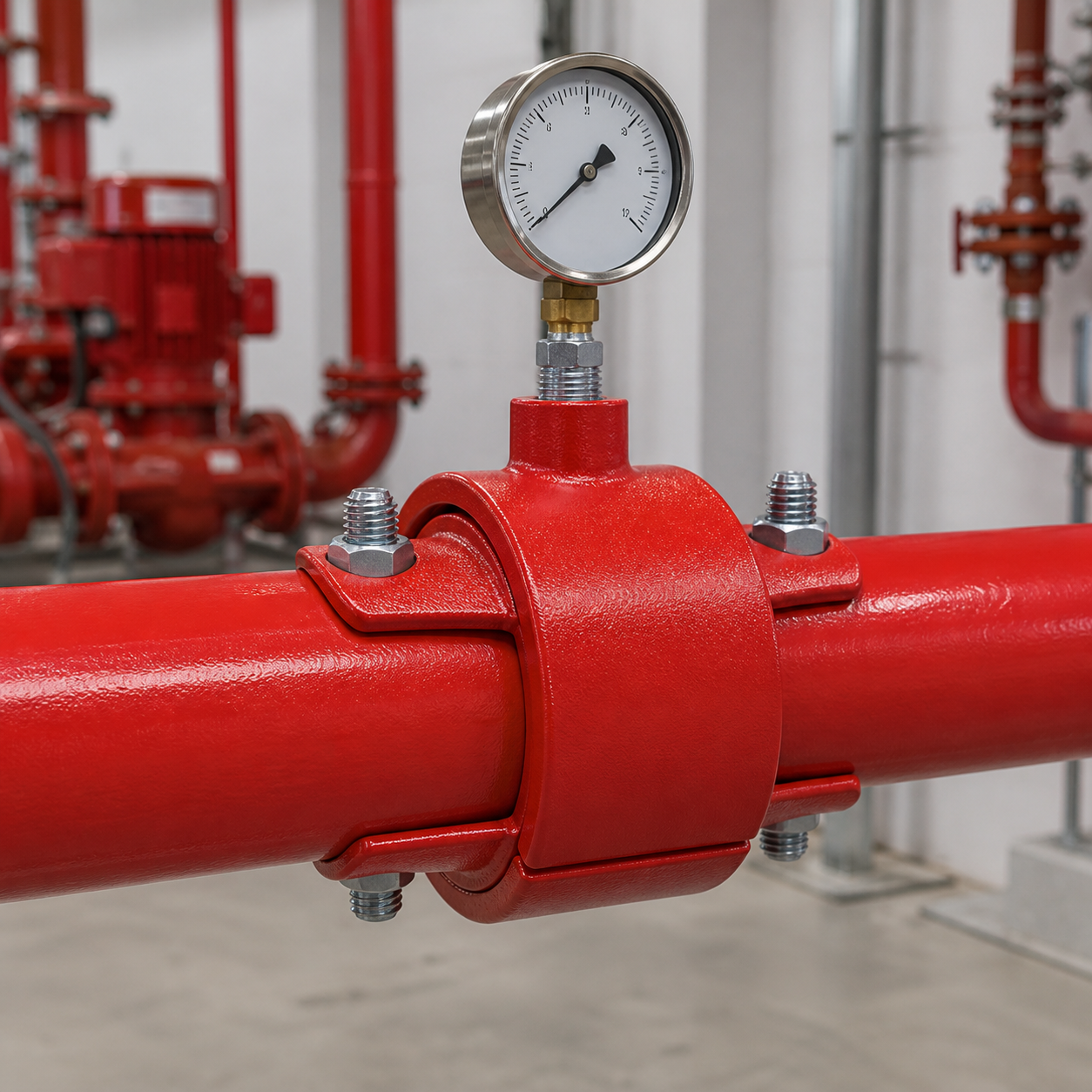

Hướng dẫn lắp đặt

Xác định vị trí lấy nhánh và làm sạch bề mặt ống.
Khoan lỗ đúng đường kính 38 mm; loại bỏ ba via và mạt kim loại.
Đặt gioăng đúng tâm lỗ, lắp hai nửa thân rồi siết hai bu lông luân phiên.
Kết nối phụ kiện ren BSPT, thử kín và kiểm tra áp lực theo quy trình của hệ thống.

Xem thêm các sản phẩm cùng nhóm tại Phụ Kiện Ống Rãnh Gang.
