Đai Khởi Thủy Đầu Ra Rãnh XGQT3 DN150x65 UL/FM

Giá: Liên hệ

Xuất kho:

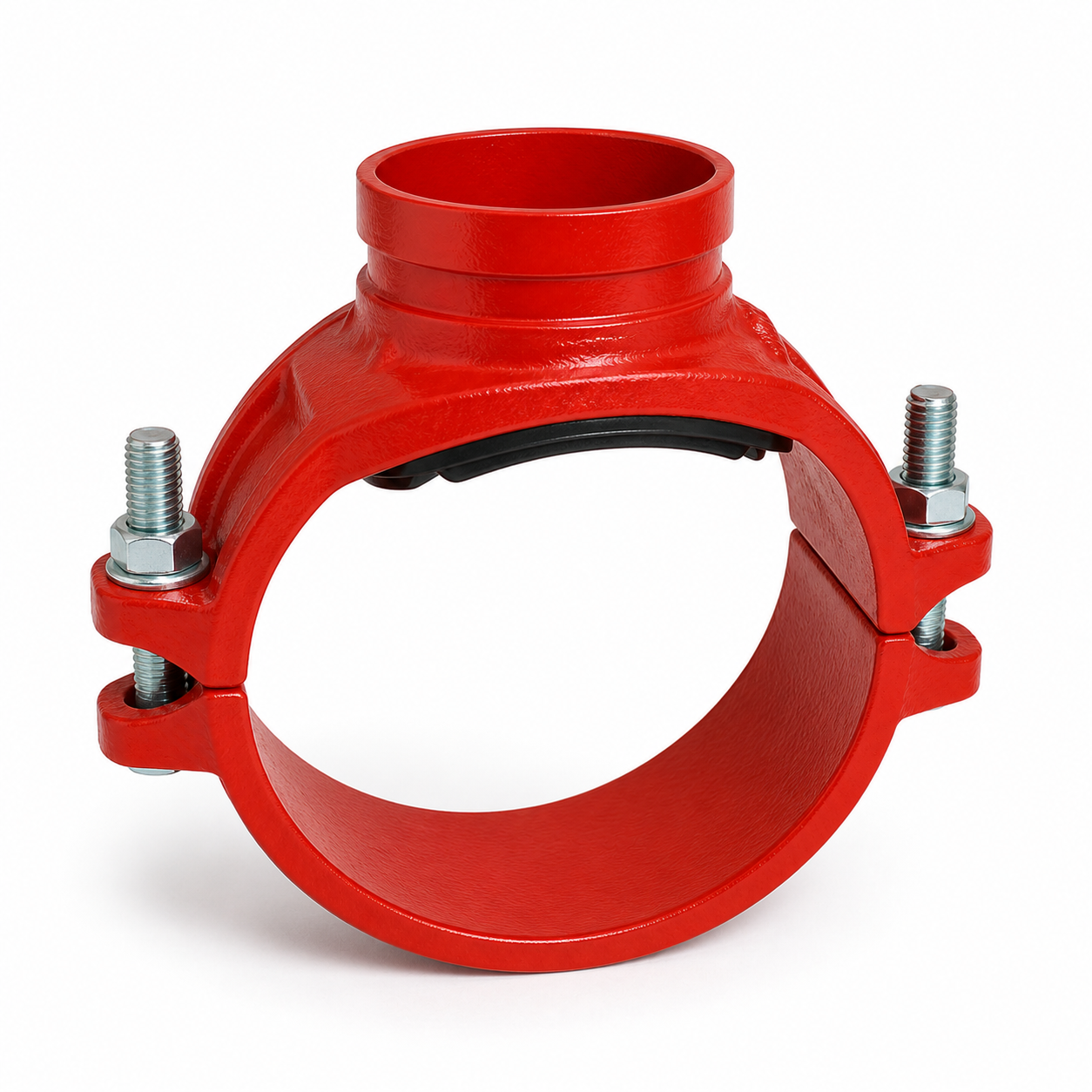

Đai khởi thủy đầu ra rãnh XGQT3 DN150x65 tạo nhánh rãnh DN65 từ đường ống chính DN150.

Đầu ra rãnh 2 1/2 inch, không phải đầu ren.
Đường kính ngoài tham chiếu: 165,1 × 76,1 mm.
Gang cầu ASTM A536 Gr 65-45-12, phủ epoxy đỏ.
Kẹp bằng 2 bu lông M12×75 cấp bền 8.8.

Giá bán: Liên hệ để kiểm tra cấu hình và nhận báo giá.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu đai khởi thủy đầu ra rãnh XGQT3 DN150x65

2 Thông số kỹ thuật XGQT3 DN150x65

3 Ưu điểm khi tạo nhánh DN65 trên ống DN150

4 Ứng dụng

5 Hướng dẫn chọn và lắp đặt

6 Câu hỏi thường gặp

6.1 XGQT3 DN150x65 dùng đầu ren hay đầu rãnh?

6.2 Ống DN150 cần có đường kính ngoài bao nhiêu?

6.3 Kích thước lỗ khoét tham chiếu là bao nhiêu?

6.4 Bu lông dùng cho cỡ DN150x65 là loại nào?

6.5 Cần cung cấp gì để nhận báo giá?

Giới thiệu đai khởi thủy đầu ra rãnh XGQT3 DN150x65

Đai khởi thủy đầu ra rãnh XGQT3 DN150x65 dùng bổ sung nhánh DN65 trên đường ống chính DN150. Đầu ra được gia công dạng rãnh để kết nối bằng khớp nối rãnh tương thích, phù hợp mạng đường ống PCCC, cấp nước và hệ thống công nghiệp.

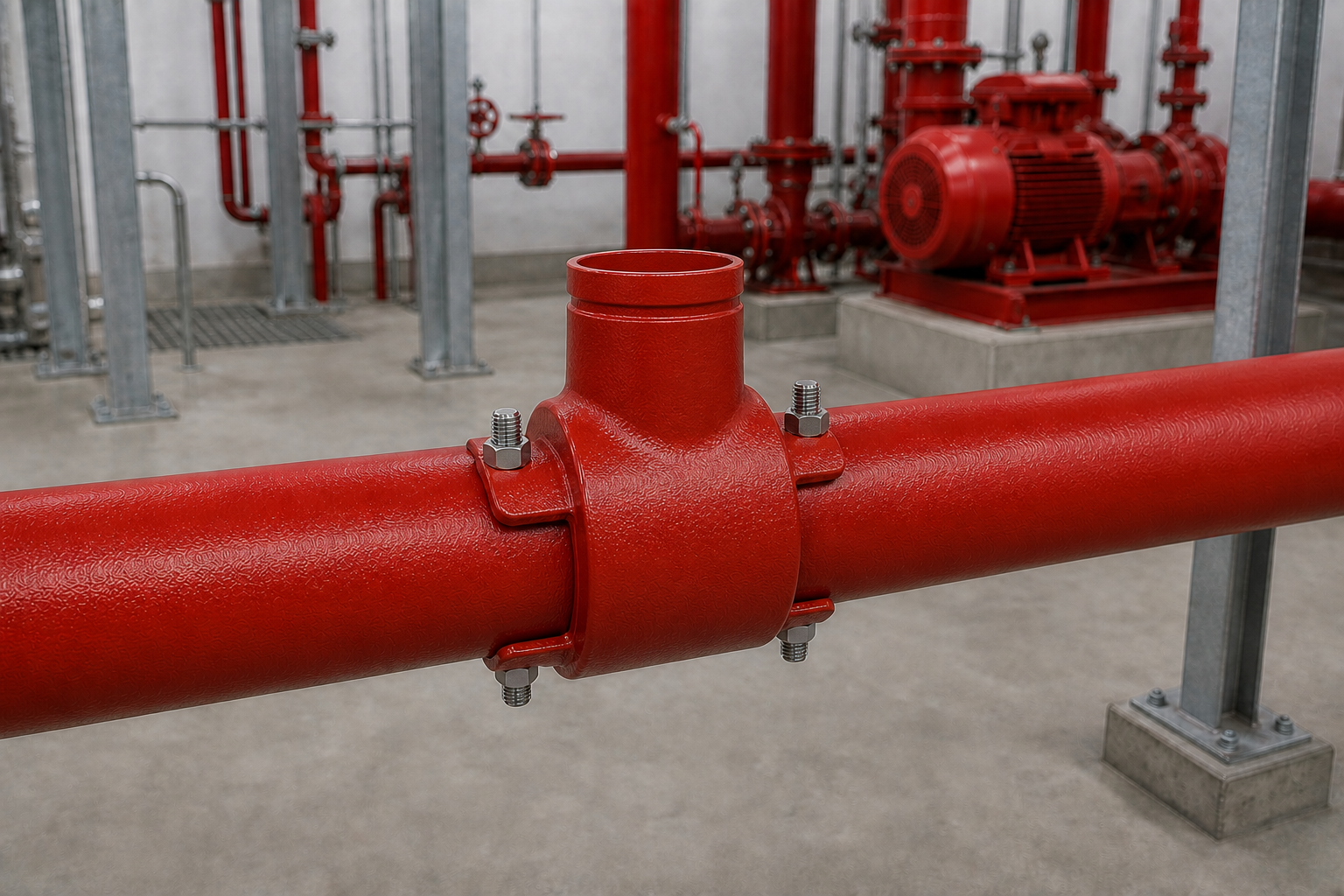

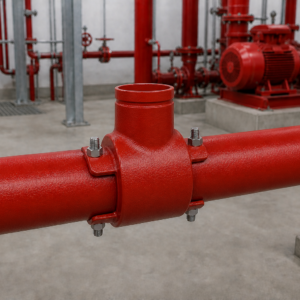

Cấu tạo hai nửa thân cho phép kẹp trực tiếp quanh ống tại vị trí đã khoét lỗ. Gioăng nằm dưới phần thân trên tạo vùng làm kín, trong khi hai bu lông M12×75 giữ thân đai ổn định quanh ống.

Thông số kỹ thuật XGQT3 DN150x65

Model	XGQT3 Mechanical Tee (Grooved)
Kích thước danh nghĩa	DN150 × DN65 (6 × 2 1/2 inch)
Đường kính ngoài ống tham chiếu	165,1 × 76,1 mm
Bu lông	2-M12×75, thép carbon xử lý nhiệt, cấp bền 8.8 theo ISO 898-1
Kích thước catalogue	Ø189; L 226; K 118,5; H 112 mm
Đường kính lỗ khoét tham chiếu	Ø81 mm
Vật liệu thân	Gang cầu ASTM A536 Grade 65-45-12
Lớp phủ	Epoxy đỏ RAL 3000/3001
Kiểu đầu ra	Đầu rãnh DN65 dùng với khớp nối rãnh phù hợp
Áp suất làm việc tối đa	2,5 MPa theo catalogue; FM công bố PN20 cho kích thước đến DN150
Chứng nhận của dòng	UL Listed / FM Approved (EX 26523)
SKU	SP-018612

Ưu điểm khi tạo nhánh DN65 trên ống DN150

Lắp nhánh rãnh trực tiếp: không cần thay đoạn ống chính bằng tê rãnh.
Giảm phạm vi thi công: chỉ xử lý tại vị trí cần lấy nhánh.
Kết cấu gang cầu: chịu tải cơ học tốt và có lớp phủ epoxy bảo vệ bề mặt.
Đầu ra rãnh DN65: thuận tiện ghép với van, ống hoặc phụ kiện rãnh 2 1/2 inch.
Kích thước được xác định rõ: phù hợp ống chính có OD 165,1 mm.

Ứng dụng

XGQT3 DN150x65 thường được dùng trong hệ thống sprinkler, trạm bơm, đường ống cấp nước, nhà máy và hạ tầng cơ điện khi cần lấy nhánh DN65 từ tuyến chính DN150. Việc lựa chọn phải dựa trên đường kính ngoài thực tế của ống và chuẩn rãnh của phụ kiện ghép nối.
