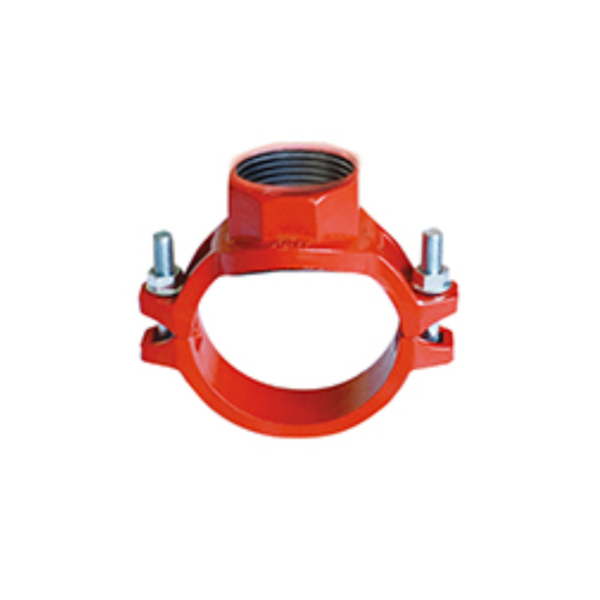

Đai Khởi Thủy Nối Ren XGQT3S DN100x50

Giá: Liên hệ

Xuất kho:

Đai Khởi Thủy Nối Ren XGQT3S DN100x50 dùng cho hệ thống ống rãnh PCCC và đường ống kỹ thuật. Model XGQT3S, cỡ DN100x50, OD 114,3 x 60,3 mm, chiều dài L 176 mm. Giá bán: Liên hệ.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Đai Khởi Thủy Nối Ren XGQT3S DN100x50 tạo một nhánh ren trực tiếp trên ống chính mà không cần cắt tê toàn tuyến. Hai nửa thân kẹp ôm ống, cửa ra ren hỗ trợ kết nối nhanh cho sprinkler, đồng hồ, xả khí hoặc nhánh kỹ thuật.

Xem thêm các cỡ và model tại danh mục phụ kiện ống rãnh gang.

Mục lục ẩn

1 Thông số kỹ thuật Đai Khởi Thủy Nối Ren XGQT3S DN100x50

2 Ưu điểm

3 Ứng dụng

4 Hướng dẫn chọn đúng kích thước

5 Hướng dẫn lắp đặt và sử dụng

6 Câu hỏi thường gặp

6.1 XGQT3S là tê rãnh hay đai khởi thủy?

6.2 Có phải cắt rời ống chính khi lắp không?

6.3 Đầu ra dùng ren gì?

6.4 Có cần gioăng làm kín không?

6.5 Cách tránh chọn nhầm kích thước?

Thông số kỹ thuật Đai Khởi Thủy Nối Ren XGQT3S DN100x50

Model	XGQT3S
Kích thước danh nghĩa	DN100x50
Đường kính ngoài tham chiếu	114,3 x 60,3 mm
Chiều dài L tham chiếu	176 mm
Vật liệu tham chiếu	Gang dẻo ASTM A536 65-45-12
Lớp phủ	Sơn epoxy đỏ
Áp suất làm việc tối đa tham chiếu	2,5 MPa; cấp PN phụ thuộc kích thước và thiết kế hệ thống
Chuẩn ren	BSPT theo ISO 7-1
Thông tin bổ sung	Bulong 2-M12x75; đường kính lỗ khoét 61 mm

Các giá trị trên được đối chiếu theo catalogue kỹ thuật của model XGQT3S; khi đặt hàng cần xác nhận lại điều kiện làm việc và cấu hình của lô cung cấp.

Ưu điểm

Liên kết rãnh giúp rút ngắn thời gian thi công và thuận tiện tháo lắp.
Thân gang dẻo và lớp sơn epoxy phù hợp môi trường đường ống kỹ thuật.
Kích thước được chuẩn hóa theo model, thuận tiện kiểm tra với bản vẽ và catalogue.
Giảm khối lượng công việc hàn tại công trường khi thiết kế sử dụng hệ ống rãnh.

Ứng dụng

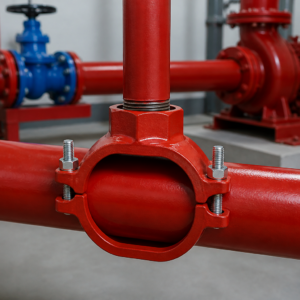

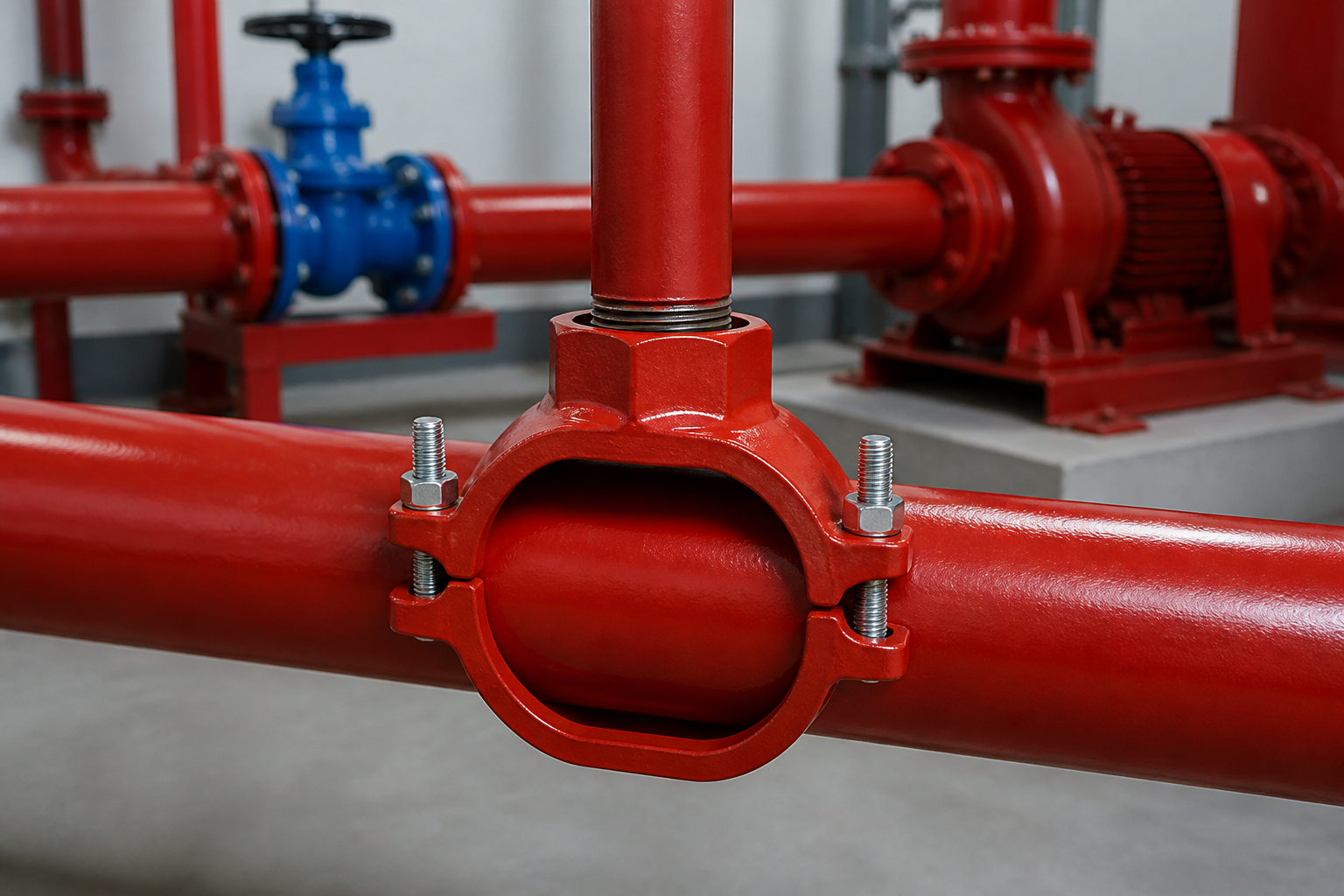

Sản phẩm phù hợp để lấy nhánh ren từ ống chính cho sprinkler, đồng hồ áp suất, van xả khí và đường ống phụ. Việc lựa chọn phải theo hồ sơ thiết kế, môi chất, áp suất và tiêu chuẩn của công trình.

Hướng dẫn chọn đúng kích thước

Đối chiếu cỡ ống chính và nhánh DN100x50, OD 114,3 x 60,3 mm, chuẩn ren BSPT ISO 7-1 và đường kính lỗ khoét. Vị trí khoét phải đúng tâm và không nằm trên mối hàn dọc của ống.

Hướng dẫn lắp đặt và sử dụng

Cô lập, xả áp và làm sạch khu vực lắp đặt.
Kiểm tra OD, rãnh ống, gioăng và bề mặt phụ kiện trước khi lắp.
Căn chỉnh phụ kiện không chịu lực lệch; siết bulông luân phiên và đồng đều.
Thử kín, thử áp theo quy trình của công trình trước khi đưa vào vận hành.
Kiểm tra định kỳ tại vị trí nối và xử lý ngay khi có dấu hiệu rò rỉ hoặc ăn mòn.
