Co 90 Độ Rãnh XGQT01 DN80 UL/FM

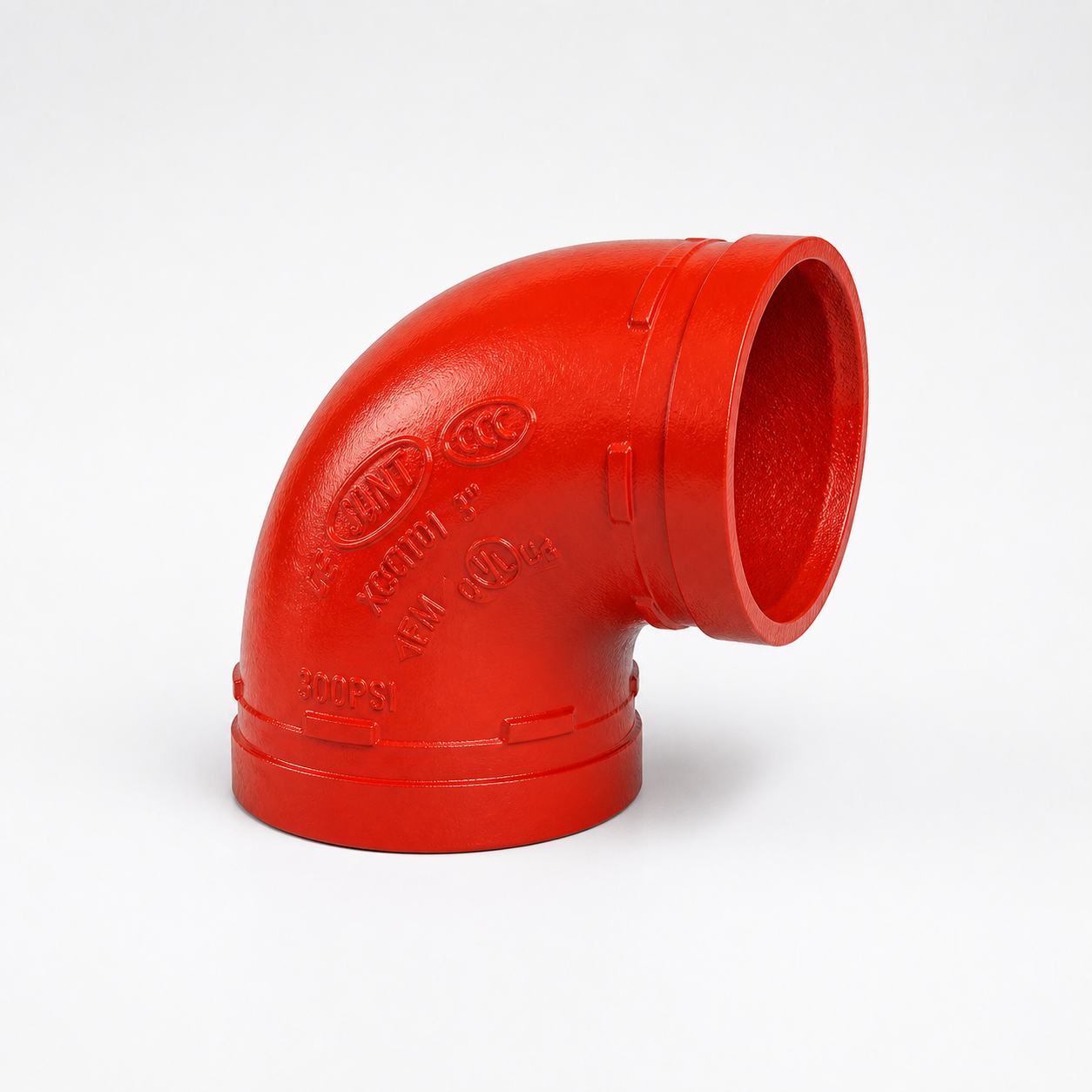

Co 90 độ rãnh XGQT01 DN80 là phụ kiện gang cầu dùng để chuyển hướng tuyến ống một góc 90° bằng kết nối rãnh. Cỡ DN80 tương ứng 3 inch, đường kính ngoài ống 88,9 mm, phù hợp cho hệ thống PCCC, cấp nước và đường ống công nghiệp cần thi công nhanh, dễ bảo trì.

Sản phẩm thuộc dòng XGQT01, được phủ epoxy đỏ và có chứng nhận UL/FM theo catalogue của nhà sản xuất. Kết nối rãnh giúp giảm thời gian căn chỉnh so với nối bích hoặc hàn, đồng thời cho phép tháo lắp khi kiểm tra hệ thống.

Thông số co 90 độ rãnh XGQT01 DN80

Thông số trên được đối chiếu theo catalogue XGQT01 90° Elbow. Khi chọn khớp nối và ống, cần đồng bộ OD 88,9 mm và cấp áp lực của toàn bộ hệ thống.

Ưu điểm nổi bật

• Thi công nhanh: hai đầu rãnh kết hợp khớp nối cơ khí, không cần hàn tại vị trí lắp.
• Kết cấu gang cầu: độ bền cơ học tốt, phù hợp mạng ống kỹ thuật và PCCC.
• Chuyển hướng gọn: chiều L 82 mm giúp bố trí tuyến ống DN80 trong không gian kỹ thuật.
• Dễ bảo trì: có thể tháo khớp nối để kiểm tra, thay thế hoặc điều chỉnh tuyến ống.
• Nhận diện rõ: lớp phủ epoxy đỏ thích hợp cho hệ thống chữa cháy và hỗ trợ bảo vệ bề mặt.

Ứng dụng của co rãnh DN80

Co 90 độ XGQT01 DN80 thường được dùng tại vị trí chuyển từ ống ngang sang ống đứng, đổi hướng qua dầm hoặc thiết bị, kết nối nhánh cấp nước và bố trí đường ống trong phòng bơm. Các ứng dụng phổ biến gồm:

• Hệ thống sprinkler và đường ống chữa cháy.
• Đường ống cấp nước công nghiệp, nhà máy và kho vận.
• Hệ thống HVAC, tuần hoàn nước và phòng kỹ thuật.
• Cải tạo tuyến ống cần giảm công việc hàn tại hiện trường.

Cách chọn đúng co 90 độ XGQT01 DN80

1. Xác nhận kích thước danh nghĩa DN80 và OD thực tế của ống là 88,9 mm.
2. Đối chiếu kiểu rãnh, đường kính gioăng và khớp nối đi kèm.
3. Kiểm tra áp suất, nhiệt độ và môi chất của toàn hệ thống; không chỉ dựa vào khả năng chịu áp của riêng co.
4. Chừa không gian lắp đặt theo kích thước tâm đến đầu L 82 mm.
5. Chọn gioăng phù hợp với môi chất và điều kiện vận hành.

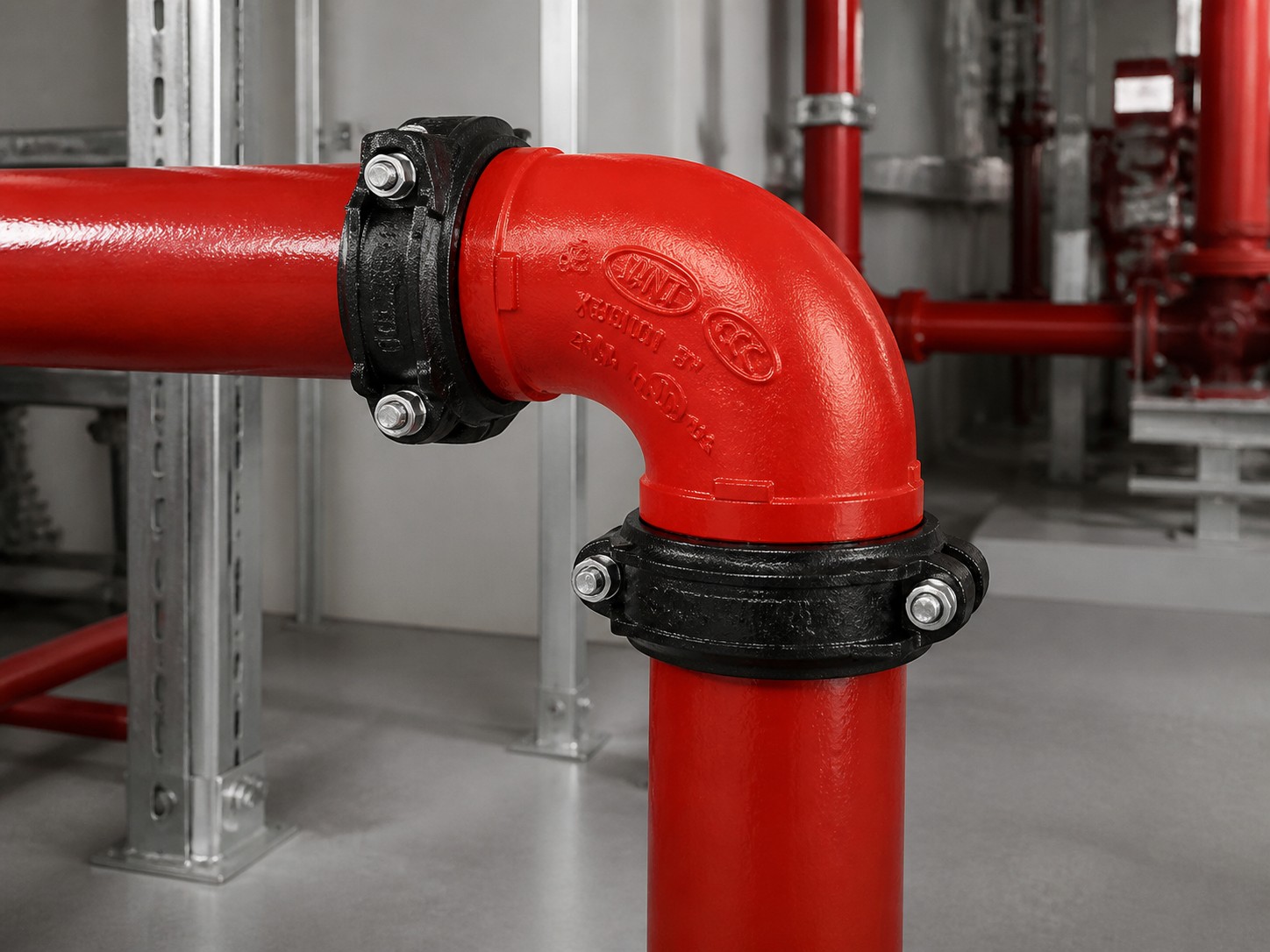

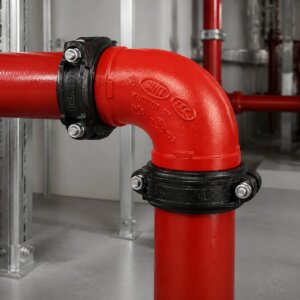

Hướng dẫn lắp đặt và sử dụng

Trước khi lắp, làm sạch đầu ống và kiểm tra rãnh không bị móp hoặc ba via. Bôi trơn gioăng bằng chất phù hợp, đặt gioăng đúng tâm mối nối, lắp hai nửa khớp nối và siết bu-lông luân phiên theo hướng dẫn của nhà sản xuất khớp nối. Sau khi hoàn tất cần thử áp, kiểm tra rò rỉ và bảo đảm co không chịu tải trọng cưỡng bức từ đường ống.

Câu hỏi thường gặp

Co XGQT01 DN80 dùng cho ống có OD bao nhiêu?

Catalogue xác định cỡ DN80 / 3 inch dùng với ống có đường kính ngoài 88,9 mm.

Chiều L của co rãnh DN80 là bao nhiêu?

Kích thước tâm đến đầu L là 82 mm. Đây là thông số cần dùng khi bố trí và cắt chiều dài tuyến ống.

Co DN80 này có phải dạng nối bích không?

Không. XGQT01 DN80 là co hai đầu rãnh, được lắp bằng gioăng và khớp nối rãnh phù hợp.

Có thể dùng cho hệ thống PCCC không?

Dòng XGQT01 có thông tin UL/FM trong catalogue. Kỹ sư thiết kế vẫn cần kiểm tra yêu cầu hồ sơ, cấp áp lực và sự tương thích của toàn bộ cụm ống, gioăng và khớp nối.

Làm sao nhận báo giá co 90 độ rãnh DN80?

Gửi mã SP-018620, số lượng, tiêu chuẩn đường ống và địa điểm giao hàng cho Ánh Dương để được kiểm tra và báo giá hiện hành.

Xem thêm cỡ lớn hơn: co 90 độ rãnh XGQT01 DN100.
