Co 90 Độ Rãnh XGQT01 DN100 UL/FM

Co 90 độ rãnh XGQT01 DN100 là phụ kiện gì?

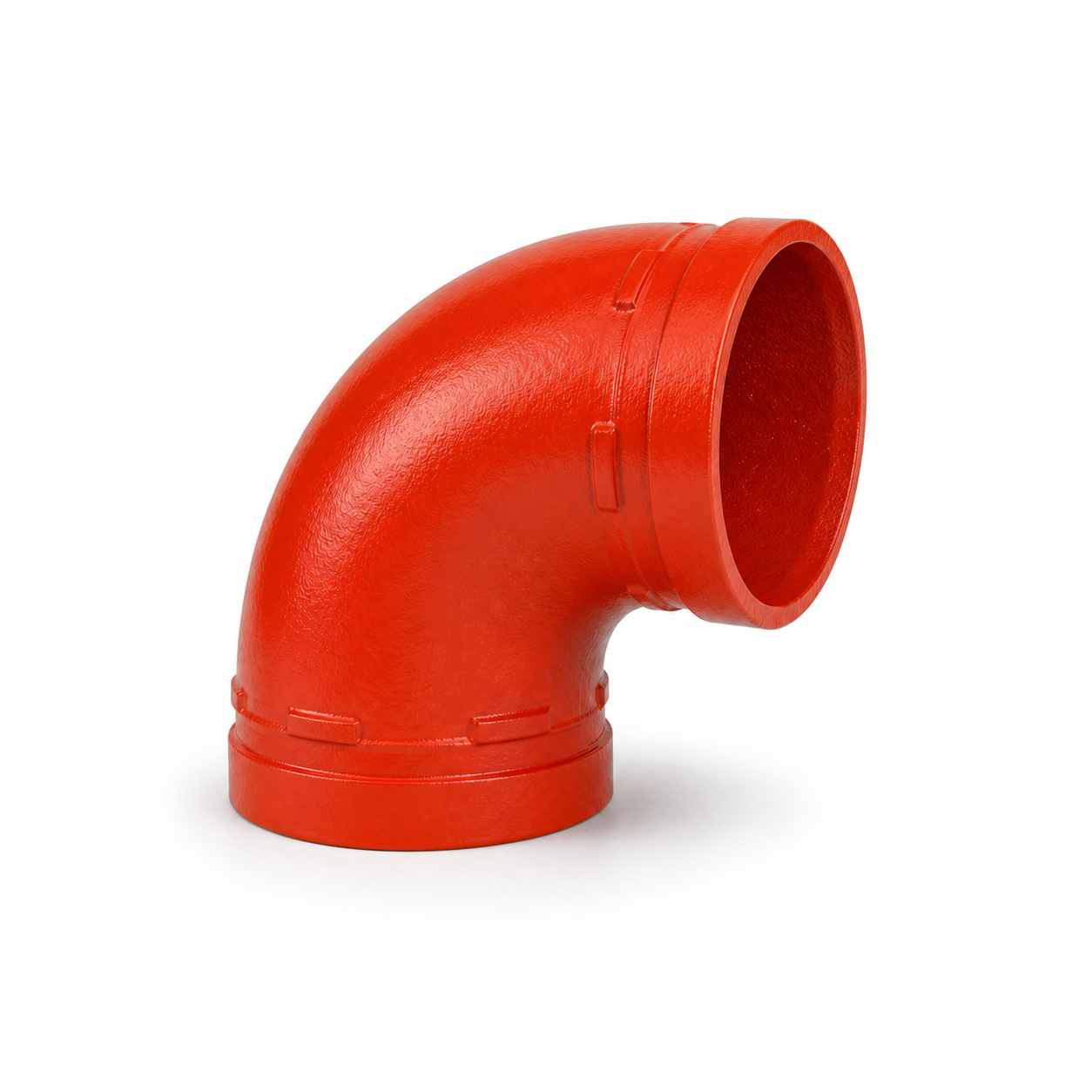

Co 90 độ rãnh XGQT01 DN100 là phụ kiện gang cầu cỡ 4 inch dùng để đổi hướng vuông góc cho đường ống nối rãnh. Thiết kế hai đầu rãnh cho phép kết nối qua khớp nối và gioăng tương thích, phù hợp các tuyến ống chữa cháy, cấp nước và kỹ thuật trong nhà xưởng.

Thông số kỹ thuật theo catalogue Sant

Cỡ DN100 trong bảng XGQT01 tương ứng đường kính ngoài ống 114,3 mm và kích thước L 102 mm. Cần kiểm tra đúng OD và biên dạng rãnh thực tế trước khi đặt hàng.

Ưu điểm của co rãnh DN100

• Chuyển hướng tuyến ống 90° bằng một phụ kiện liền thân.
• Kết nối rãnh hỗ trợ lắp đặt và tháo bảo trì thuận tiện.
• Thân gang cầu có độ bền cơ học phù hợp hệ thống đường ống kỹ thuật.
• Lớp epoxy đỏ hỗ trợ bảo vệ bề mặt và nhận diện tuyến chữa cháy.
• Cỡ DN100 thường dùng trên nhánh chính và trục đứng trong công trình.

Ứng dụng thực tế

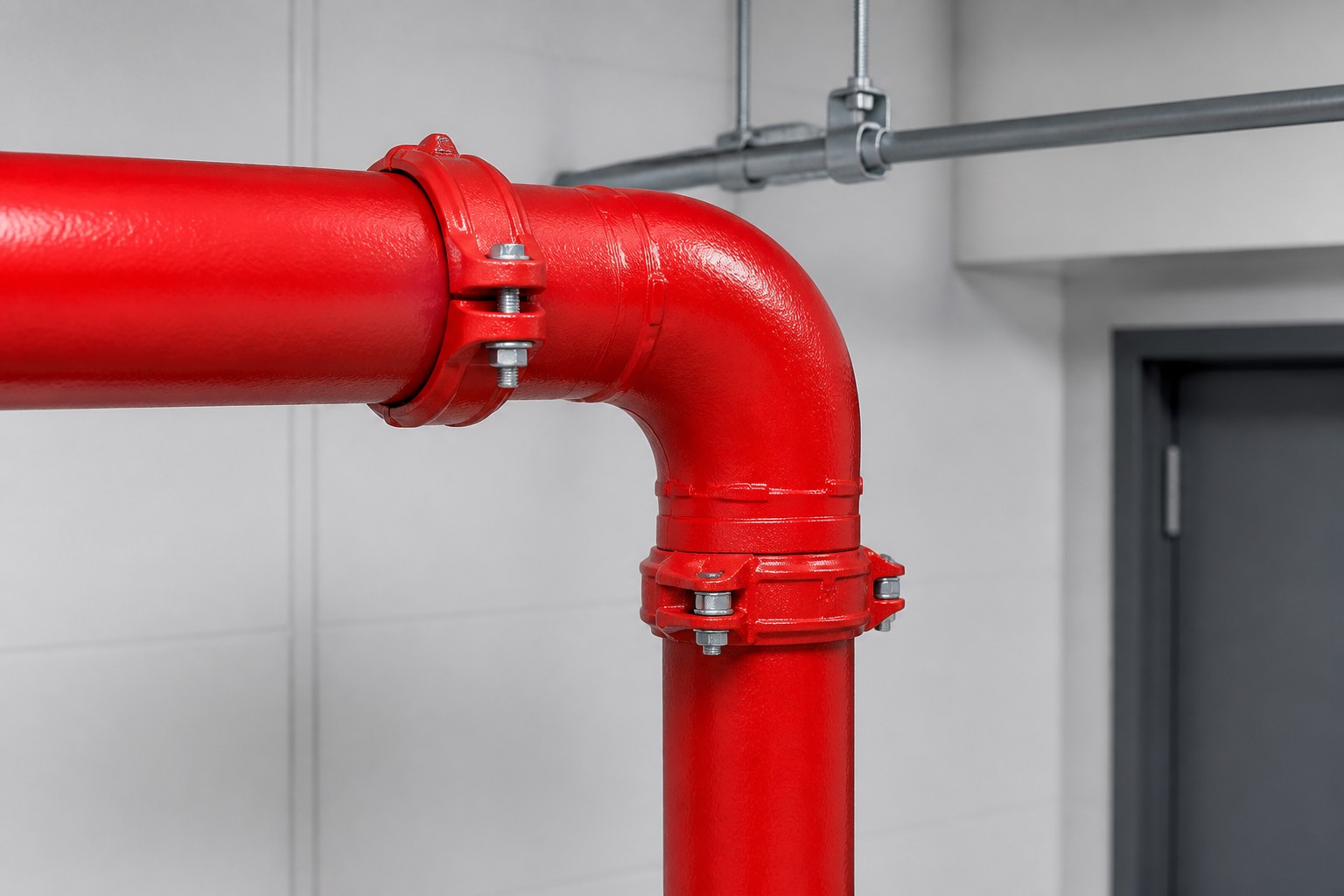

Sản phẩm được dùng trong mạng sprinkler, chữa cháy vách tường, phòng bơm, đường ống cấp nước công nghiệp, nhà xưởng và các vị trí chuyển giữa ống ngang với ống đứng.

Hướng dẫn lựa chọn và lắp đặt

1. Xác nhận ống DN100 có OD 114,3 mm.
2. Đối chiếu áp suất thiết kế, tiêu chuẩn rãnh, môi chất và nhiệt độ vận hành.
3. Chọn khớp nối DN100, gioăng và bu lông đồng bộ; xác nhận rõ phạm vi đi kèm.
4. Làm sạch đầu ống và rãnh, kiểm tra gioăng không nứt hoặc xoắn.
5. Căn hai trục ống vuông góc, lắp khớp nối và siết đều hai phía.
6. Kiểm tra giá đỡ, thử kín trước khi đưa hệ thống vào sử dụng.

Nếu cần tuyến ống lớn hơn, tham khảo co 90 độ rãnh XGQT01 DN200.

Câu hỏi thường gặp

Co XGQT01 DN100 dùng với ống OD bao nhiêu?

Catalogue xác định đường kính ngoài ống là 114,3 mm.

Kích thước L của co DN100 là bao nhiêu?

Kích thước L là 102 mm.

Cỡ DN100 được nêu ở cấp áp suất FM nào?

Các kích thước đến và bằng DN150 được catalogue nêu ở cấp PN20 theo FM 1920:2007.

Co có đi kèm khớp nối rãnh không?

Không nên mặc định. Khớp nối, gioăng và bu lông cần được xác nhận theo cấu hình báo giá.

Cần cung cấp gì để nhận báo giá?

Gửi mã XGQT01, cỡ DN100, số lượng, quy cách OD/rãnh và yêu cầu hồ sơ.
