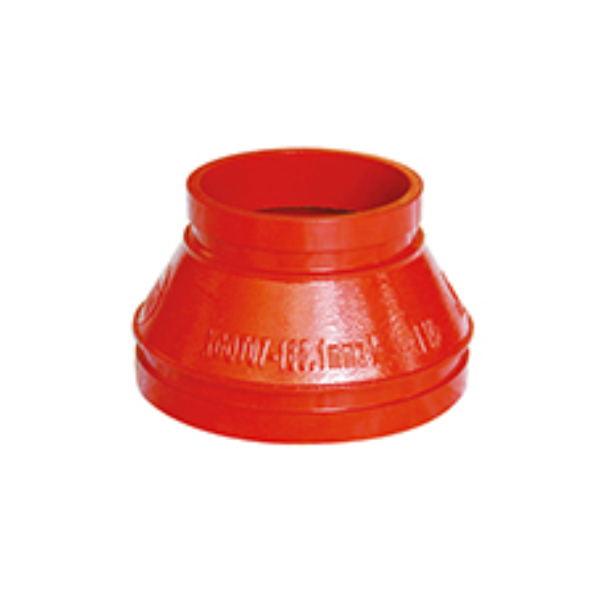

Bầu Giảm Nối Rãnh XGQT07 DN250x150

Bầu Giảm Nối Rãnh XGQT07 DN250x150 dùng để chuyển tiếp hai tuyến ống có đường kính khác nhau mà vẫn duy trì kiểu liên kết rãnh tháo lắp nhanh. Cấu hình đồng tâm giúp dòng chảy chuyển đều và phù hợp hệ thống PCCC, cấp thoát nước kỹ thuật và đường ống công nghiệp.

Xem thêm các cỡ và model tại danh mục phụ kiện ống rãnh gang.

Thông số kỹ thuật Bầu Giảm Nối Rãnh XGQT07 DN250x150

Các giá trị trên được đối chiếu theo catalogue kỹ thuật của model XGQT07; khi đặt hàng cần xác nhận lại điều kiện làm việc và cấu hình của lô cung cấp.

Ưu điểm

• Liên kết rãnh giúp rút ngắn thời gian thi công và thuận tiện tháo lắp.
• Thân gang dẻo và lớp sơn epoxy phù hợp môi trường đường ống kỹ thuật.
• Kích thước được chuẩn hóa theo model, thuận tiện kiểm tra với bản vẽ và catalogue.
• Giảm khối lượng công việc hàn tại công trường khi thiết kế sử dụng hệ ống rãnh.

Ứng dụng

Sản phẩm phù hợp để chuyển cỡ ống tại cụm bơm, tuyến phân phối, nhánh kỹ thuật và các vị trí cần tháo lắp bảo trì. Việc lựa chọn phải theo hồ sơ thiết kế, môi chất, áp suất và tiêu chuẩn của công trình.

Hướng dẫn chọn đúng kích thước

Đối chiếu đồng thời cỡ danh nghĩa DN250x150, đường kính ngoài ống 273 x 165,1 mm và cấp áp suất thiết kế. Không chọn chỉ theo đường kính danh nghĩa vì OD thực tế quyết định độ kín của rãnh và gioăng.

Hướng dẫn lắp đặt và sử dụng

1. Cô lập, xả áp và làm sạch khu vực lắp đặt.
2. Kiểm tra OD, rãnh ống, gioăng và bề mặt phụ kiện trước khi lắp.
3. Căn chỉnh phụ kiện không chịu lực lệch; siết bulông luân phiên và đồng đều.
4. Thử kín, thử áp theo quy trình của công trình trước khi đưa vào vận hành.
5. Kiểm tra định kỳ tại vị trí nối và xử lý ngay khi có dấu hiệu rò rỉ hoặc ăn mòn.

Câu hỏi thường gặp

XGQT07 là loại giảm đồng tâm hay lệch tâm?

XGQT07 trong catalogue tham chiếu là bầu giảm đồng tâm nối rãnh.

Có thể lắp cho hệ thống PCCC không?

Có thể dùng trong hệ thống ống rãnh PCCC khi kích thước, áp suất và hồ sơ vật tư đáp ứng thiết kế đã duyệt.

Cần mua thêm gì để lắp đặt?

Mỗi đầu rãnh cần khớp nối rãnh và gioăng phù hợp với đường kính ống và môi chất.

Sản phẩm có dùng thay bầu giảm hàn không?

Có thể thay trong thiết kế sử dụng liên kết rãnh; không thay trực tiếp nếu hệ thống yêu cầu hàn hoặc tiêu chuẩn khác.

Làm sao xác nhận đúng cỡ?

Cần cung cấp DN hai đầu, OD ống thực tế và áp suất làm việc để đối chiếu trước khi đặt hàng.

Liên hệ Ánh Dương Vina để đối chiếu model, kích thước ống và điều kiện vận hành trước khi đặt hàng.
