Đai Khởi Thủy Nối Ren XGQT3S DN200x50 UL/FM

Giá: Liên hệ

Xuất kho:

Đai khởi thủy nối ren XGQT3S DN200x50 tạo nhánh ren 2 inch từ đường ống chính DN200.

Thân gang cầu ASTM A536 Gr 65-45-12, phủ epoxy đỏ.
Đường kính ngoài tham chiếu: 219,1 × 60,3 mm.
Kẹp bằng 2 bu lông M16×100 cấp bền 8.8.
Đầu ra ren BSPT; áp suất tối đa của dòng đến 2,5 MPa.

Giá bán: Liên hệ để kiểm tra điều kiện làm việc và nhận báo giá.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu đai khởi thủy nối ren XGQT3S DN200x50

2 Thông số kỹ thuật XGQT3S DN200x50

3 Đặc điểm nổi bật

4 Ứng dụng XGQT3S DN200x50

5 Quy trình chọn và lắp đặt

6 Câu hỏi thường gặp

6.1 XGQT3S DN200x50 dùng cho ống có đường kính ngoài bao nhiêu?

6.2 Bu lông của cỡ DN200x50 là loại nào?

6.3 Đầu ra DN50 dùng ren gì?

6.4 Áp suất cần chọn theo 2,5 MPa hay PN16?

6.5 Cần những dữ liệu nào để nhận báo giá?

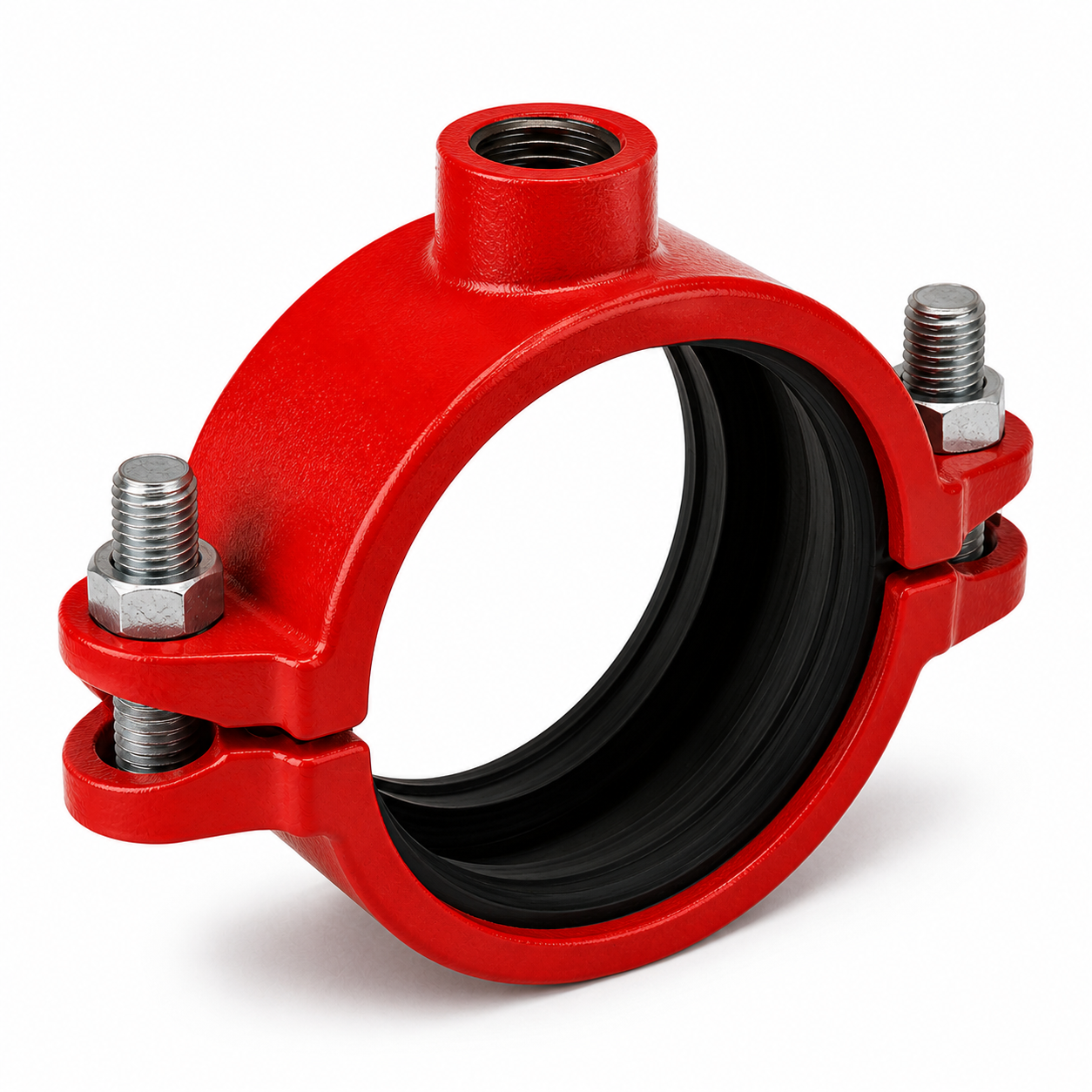

Giới thiệu đai khởi thủy nối ren XGQT3S DN200x50

Đai khởi thủy nối ren XGQT3S DN200x50 là phụ kiện tạo nhánh ren DN50 trên tuyến ống chính DN200. Thân đai hai mảnh ôm quanh ống, kết hợp gioăng làm kín và hai bu lông M16×100 để cố định tại vị trí đã khoét lỗ.

So với phiên bản DN150, cỡ DN200 có thân và bộ bu lông lớn hơn để phù hợp đường kính ngoài ống chính 219,1 mm. Đầu ra DN50 sử dụng ren BSPT 2 inch, thuận tiện đấu nối van, ống nhánh hoặc thiết bị phụ trợ.

Thông số kỹ thuật XGQT3S DN200x50

Model	XGQT3S
Kích thước danh nghĩa	DN200 × DN50 (8 × 2 inch)
Đường kính ngoài ống tham chiếu	219,1 × 60,3 mm
Bu lông	2-M16×100, thép carbon xử lý nhiệt, cấp bền 8.8 theo ISO 898-1
Kích thước catalogue	Ø247; L 304; K 142; H 94 mm
Đường kính lỗ khoét tham chiếu	Ø61 mm
Vật liệu thân	Gang cầu ASTM A536 Grade 65-45-12
Lớp phủ	Epoxy đỏ RAL 3000/3001
Kiểu ren nhánh	BSPT theo ISO 7-1
Áp suất làm việc tối đa của dòng	Đến 2,5 MPa theo catalogue; điều kiện chứng nhận FM cho cỡ trên DN150 được nêu ở mức PN16
Chứng nhận của dòng sản phẩm	UL Listed / FM Approved
SKU	SP-018610

Đặc điểm nổi bật

Tạo nhánh DN50 trên ống DN200: phù hợp các tuyến chính có lưu lượng lớn nhưng chỉ cần đầu ra 2 inch.
Hai bu lông M16×100: kích thước bộ kẹp được tăng theo thân DN200.
Thi công không thay đoạn tê: giảm phạm vi can thiệp khi bổ sung nhánh trên hệ thống hiện hữu.
Thân gang cầu phủ epoxy: có độ bền cơ học và lớp bảo vệ bề mặt cho môi trường kỹ thuật.
Nhánh BSPT: dễ kết nối với phụ kiện ren côn tương thích.

Ứng dụng XGQT3S DN200x50

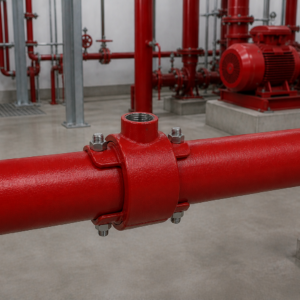

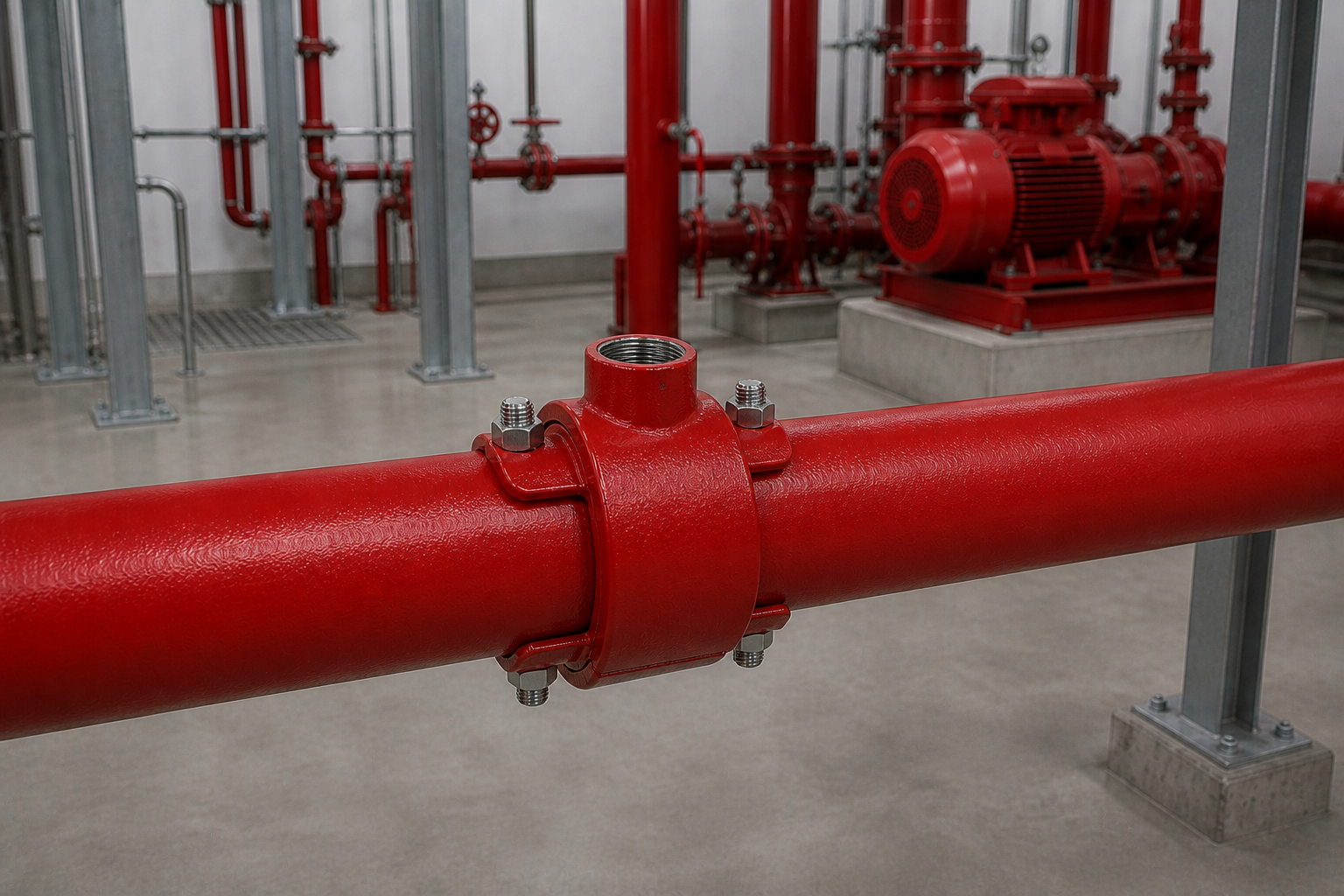

Sản phẩm được sử dụng trong mạng cấp nước, hệ thống PCCC, phòng bơm, nhà máy và công trình hạ tầng khi cần lấy nhánh DN50 từ đường ống chính DN200. Trước khi chọn, cần đối chiếu đường kính ngoài ống 219,1 mm, chuẩn ren và áp suất thiết kế của toàn hệ thống.

Quy trình chọn và lắp đặt

Đo đường kính ngoài ống chính; chỉ chọn cỡ này khi phù hợp giá trị 219,1 mm.
Xác nhận thiết bị hoặc tuyến nhánh sử dụng ren BSPT 2 inch.
Đánh dấu tâm lỗ, khoét theo đường kính tham chiếu Ø61 mm và xử lý sạch ba via.
Đặt gioăng đúng tâm, lắp hai nửa đai rồi siết hai bu lông xen kẽ để khe hở cân đều.
Thử kín theo quy trình của hệ thống trước khi đưa vào vận hành.

Nếu ống chính có kích thước DN150, tham khảo đai khởi thủy XGQT3S DN150x50.

Câu hỏi thường gặp

XGQT3S DN200x50 dùng cho ống có đường kính ngoài bao nhiêu?

Catalogue nêu đường kính ngoài ống chính 219,1 mm và đầu nhánh 60,3 mm. Cần đo ống thực tế trước khi đặt hàng.

Bu lông của cỡ DN200x50 là loại nào?

Bảng kích thước ghi 2 bu lông M16×100, thép carbon xử lý nhiệt và cấp bền 8.8 theo ISO 898-1.

Đầu ra DN50 dùng ren gì?

Đầu ra dùng ren côn BSPT 2 inch theo ISO 7-1.

Áp suất cần chọn theo 2,5 MPa hay PN16?

2,5 MPa là giới hạn tối đa công bố cho dòng sản phẩm; catalogue đồng thời nêu mức FM PN16 cho kích thước lớn hơn DN150. Cần dùng điều kiện phù hợp hồ sơ thiết kế và phê duyệt hệ thống.
