Co 45 Độ Rãnh XGQT02 DN250 UL/FM

Co 45 độ rãnh XGQT02 DN250 là gì?

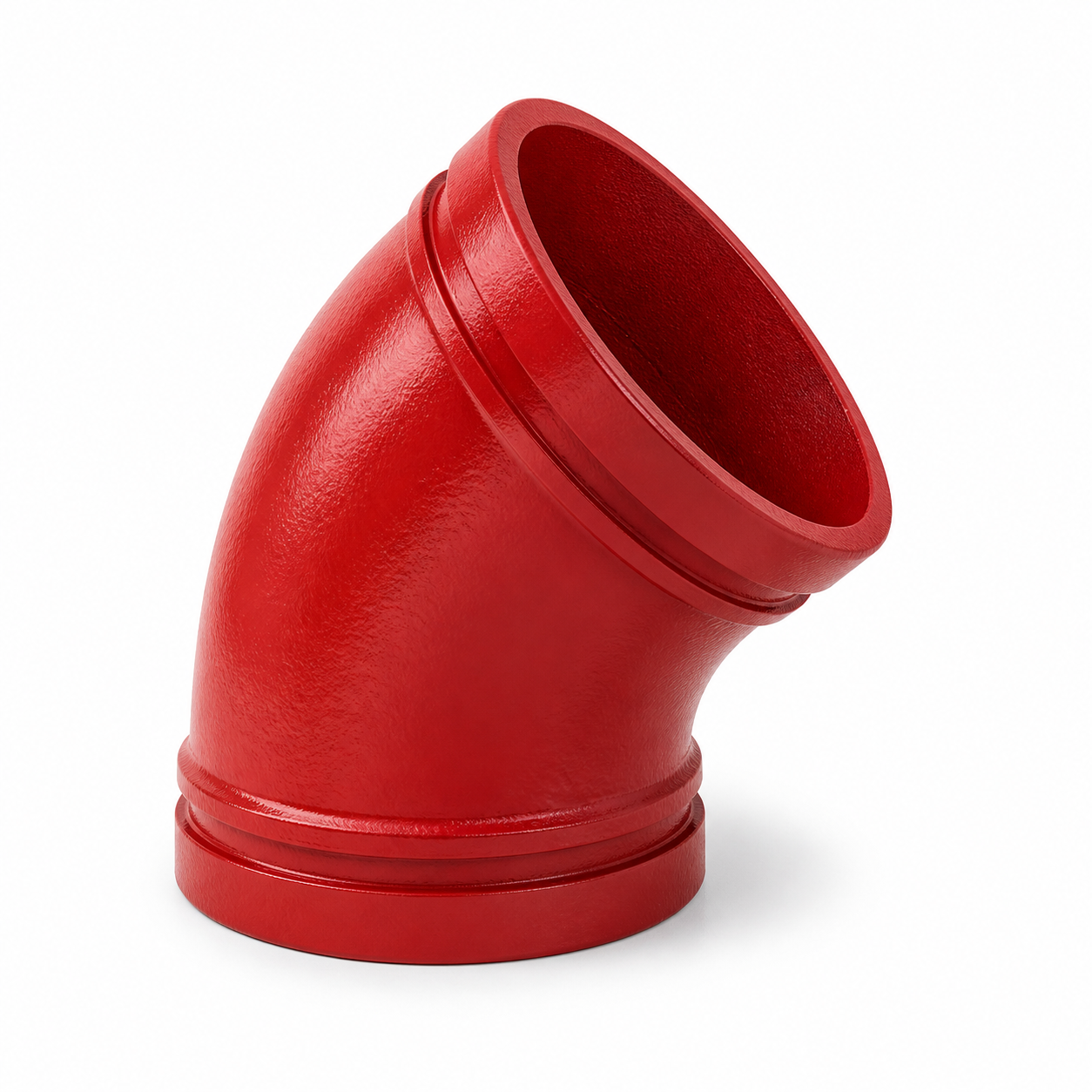

Co 45 độ rãnh XGQT02 DN250 là phụ kiện gang cầu dùng để đổi hướng đường ống một góc 45°, phù hợp với hệ thống ống nối rãnh trong phòng bơm, cấp nước và chữa cháy. Góc chuyển hướng nhẹ hơn co 90° giúp bố trí tuyến ống gọn, hạn chế thay đổi dòng chảy đột ngột và thuận tiện khi cần né kết cấu.

Thông số kỹ thuật đã đối chiếu catalogue

Các trị số trên được đối chiếu theo bảng kích thước XGQT02 của Sant. Khi đặt hàng, cần khớp DN250 với đường kính ngoài thực tế 273,0 mm và tiêu chuẩn rãnh của ống.

Ưu điểm của co rãnh 45° DN250

• Đổi hướng tuyến ống 45° mà không cần hàn trực tiếp tại vị trí lắp đặt.
• Hai đầu rãnh hỗ trợ tháo lắp, căn chỉnh và bảo trì thuận tiện khi dùng đúng khớp nối.
• Thân gang cầu có độ bền cơ học phù hợp cho đường ống công nghiệp kích thước lớn.
• Lớp phủ epoxy đỏ hỗ trợ nhận diện tuyến chữa cháy và bảo vệ bề mặt.
• Cỡ DN250 phù hợp các tuyến ống chính có lưu lượng lớn.

Ứng dụng

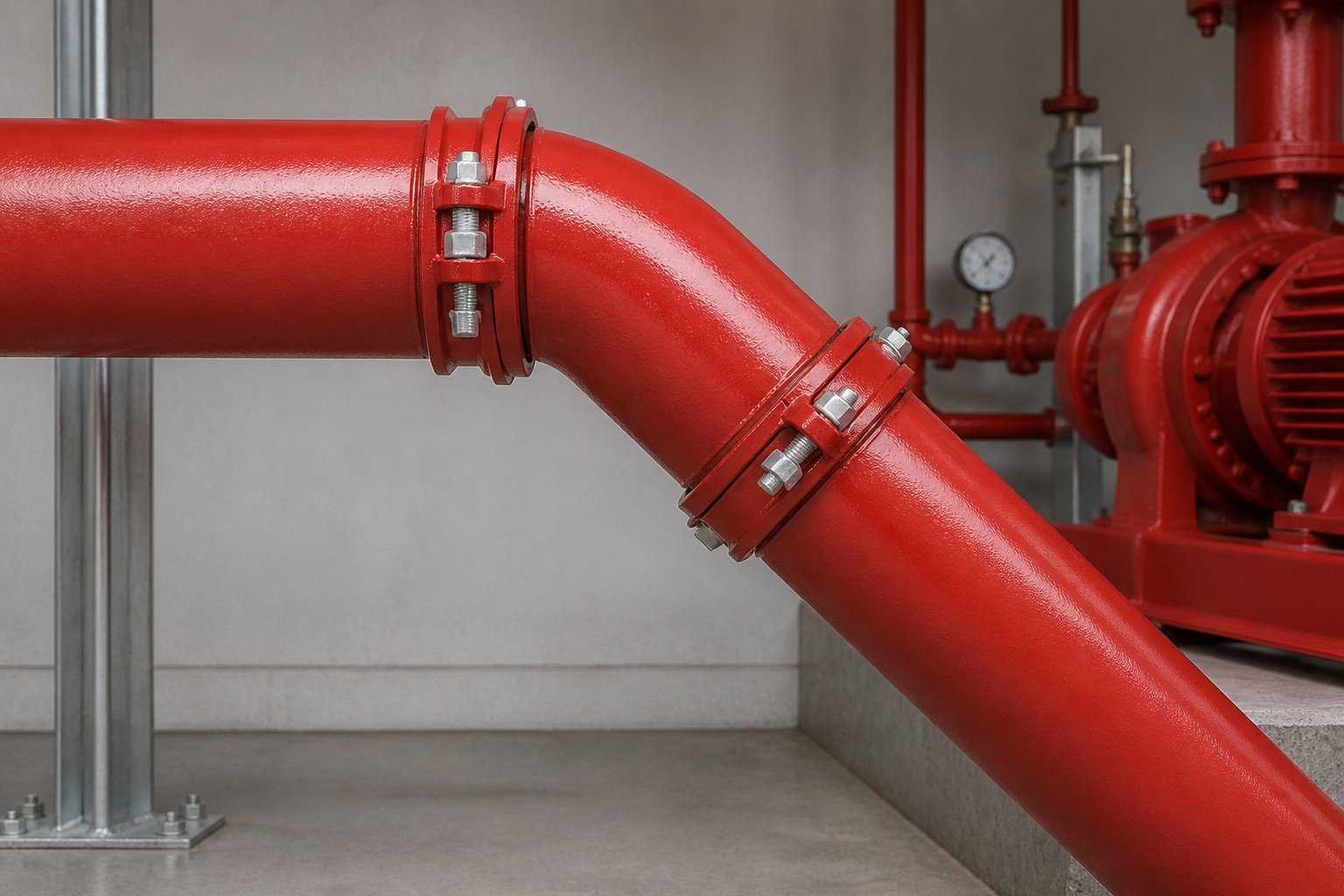

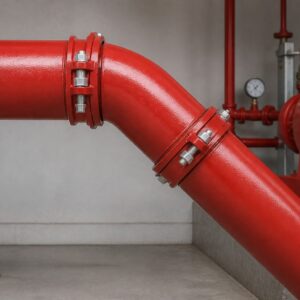

Sản phẩm thường được dùng trên tuyến ống cấp nước chữa cháy, đường ống phòng bơm, hệ thống cấp nước công nghiệp, nhà xưởng, kho logistics và các vị trí cần chuyển hướng 45° để tránh dầm, cột hoặc thiết bị.

Hướng dẫn lựa chọn và lắp đặt

1. Xác nhận ống có kích thước danh nghĩa DN250 và đường kính ngoài 273,0 mm.
2. Đối chiếu áp suất thiết kế, môi chất và tiêu chuẩn rãnh trước khi chọn phụ kiện.
3. Dùng khớp nối rãnh, gioăng và bu lông tương thích với DN250; các bộ phận này được lựa chọn riêng theo hệ thống.
4. Làm sạch đầu ống và rãnh, kiểm tra gioăng không xoắn hoặc kẹp lệch.
5. Căn đúng góc 45°, siết đều hai phía khớp nối theo hướng dẫn của nhà sản xuất.
6. Thử kín và kiểm tra giá đỡ tuyến ống trước khi đưa vào vận hành.

Có thể tham khảo thêm đai khởi thủy đầu ra rãnh XGQT3 DN150x65 khi thiết kế nhánh rẽ cho hệ thống ống rãnh.

Câu hỏi thường gặp

Co XGQT02 DN250 đổi hướng bao nhiêu độ?

Sản phẩm đổi hướng đường ống một góc 45°.

Co DN250 dùng với ống có đường kính ngoài bao nhiêu?

Bảng catalogue xác định đường kính ngoài ống phù hợp là 273,0 mm.

Chiều dài L của cỡ DN250 là bao nhiêu?

Kích thước L của model DN250 là 121 mm.

Co 45° có đi kèm khớp nối rãnh không?

Khớp nối, gioăng và bu lông cần được xác nhận theo cấu hình đặt hàng; không nên mặc định là phụ kiện đi kèm.

Cần cung cấp gì để nhận báo giá?

Vui lòng cung cấp mã XGQT02, cỡ DN250, số lượng, tiêu chuẩn rãnh và yêu cầu hồ sơ để Ánh Dương kiểm tra cấu hình và báo giá.
