Co 90 Độ Rãnh XGQT01 DN65 UL/FM

Giá: Liên hệ

Xuất kho:

Co 90 độ rãnh XGQT01 DN65 là phụ kiện gang cầu hai đầu rãnh cho ống OD 76,1 mm. Sản phẩm có kích thước L 76 mm, phủ epoxy đỏ, thông tin UL/FM theo catalogue và phù hợp cho nhánh PCCC, cấp nước, HVAC cùng đường ống công nghiệp.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

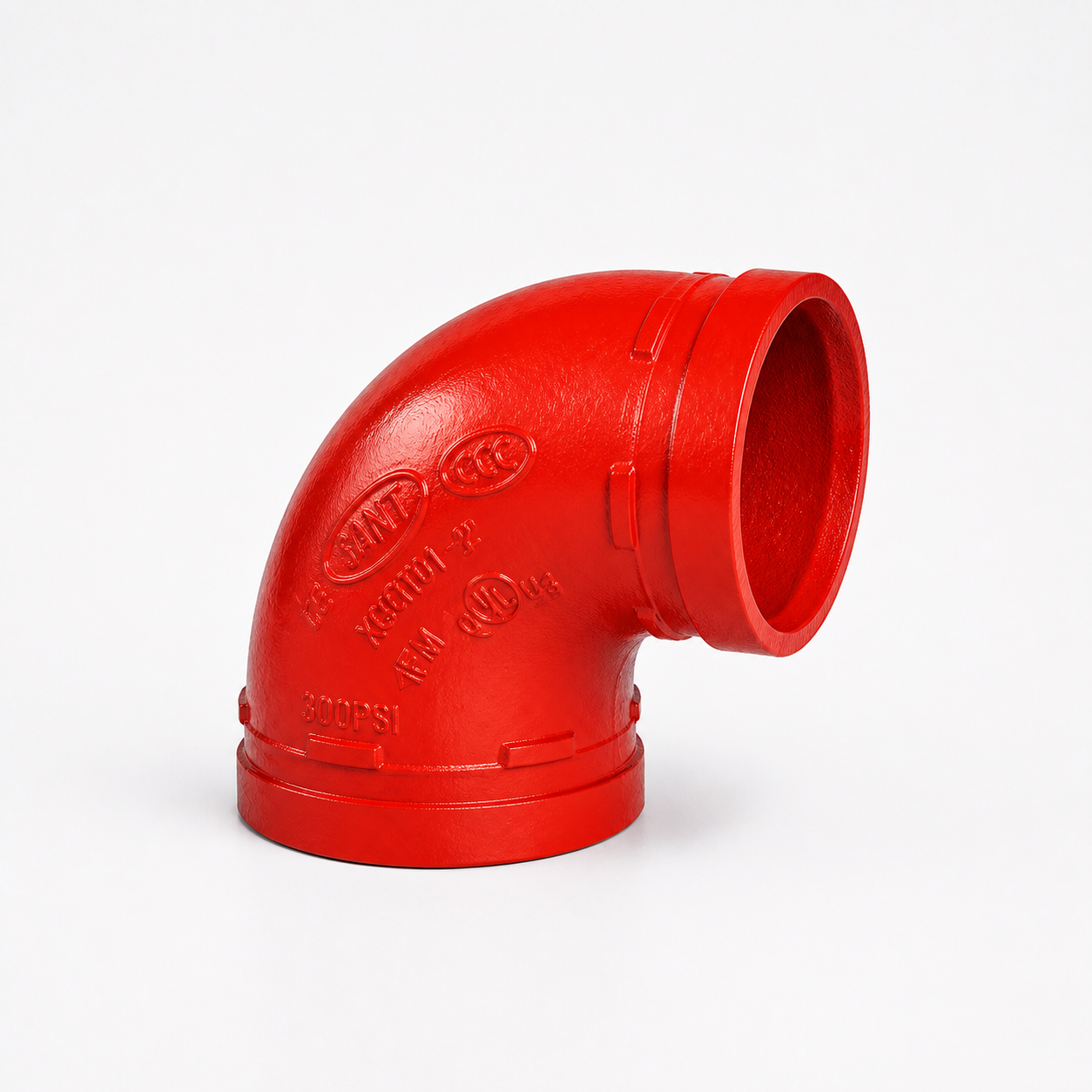

Co 90 độ rãnh XGQT01 DN65 là co gang cầu hai đầu rãnh dùng để đổi hướng đường ống 90°. Kích thước DN65 tương đương 2.1/2 inch, lắp với ống có đường kính ngoài 76,1 mm. Đây là lựa chọn gọn cho nhánh sprinkler, tuyến cấp nước kỹ thuật và đường ống công nghiệp có không gian bố trí hạn chế.

Thân co được đúc bằng gang cầu ASTM A536 Grade 65-45-12, bề mặt phủ epoxy đỏ. Dòng XGQT01 được catalogue công bố chứng nhận UL/FM, đồng thời sử dụng phương pháp nối rãnh giúp rút ngắn công việc lắp ráp và thuận tiện khi cần tháo kiểm tra.

Mục lục ẩn

1 Thông số kỹ thuật XGQT01 DN65

2 Vì sao co rãnh DN65 phù hợp cho tuyến ống kỹ thuật?

3 Ứng dụng thường gặp

4 Kiểm tra trước khi đặt hàng

5 Lưu ý lắp đặt

6 Câu hỏi thường gặp về co XGQT01 DN65

6.1 DN65 của XGQT01 dùng cho ống bao nhiêu inch?

6.2 Kích thước L 76 mm được đo như thế nào?

6.3 Sản phẩm có ren hoặc mặt bích không?

6.4 Có thể lắp co cho ống đứng không?

6.5 Khi yêu cầu báo giá cần cung cấp gì?

Thông số kỹ thuật XGQT01 DN65

Hạng mục	Thông số
Mã hàng	SP-018621
Series / model	XGQT01
Tên phụ kiện	Co 90 độ hai đầu rãnh
Cỡ danh nghĩa	DN65 / 2.1/2 inch
Đường kính ngoài ống	76,1 mm
Kích thước tâm đến đầu L	76 mm
Vật liệu thân	Gang cầu ASTM A536 Grade 65-45-12
Hoàn thiện bề mặt	Epoxy đỏ RAL 3000/3001
Áp suất làm việc tối đa	2,5 MPa
Cấp áp theo danh mục FM	PN20 đối với cỡ đến DN150
Áp suất thử	12,5 MPa
Chứng nhận nêu trong catalogue	UL/FM, hồ sơ EX26523
Kết nối	Rãnh – rãnh
Đơn vị	Cái

Để lắp đúng, ống, gioăng và khớp nối phải cùng cỡ OD 76,1 mm. Cấp áp lực thực tế của cụm đường ống được xác định theo phần tử có giới hạn thấp nhất.

Vì sao co rãnh DN65 phù hợp cho tuyến ống kỹ thuật?

Chiều dài bố trí nhỏ: thông số L 76 mm hỗ trợ chuyển hướng trong trần kỹ thuật và khu vực nhiều thiết bị.
Không cần hàn tại mối nối: giảm thời gian thi công và công tác nóng ở hiện trường.
Hai đầu rãnh tiêu chuẩn: dễ kết hợp với gioăng và khớp nối đúng cỡ DN65.
Gang cầu bền cơ học: thích hợp cho mạng ống cố định, phòng bơm và tuyến cấp nước.
Dễ tiếp cận bảo trì: tháo bu-lông khớp nối để kiểm tra vị trí chuyển hướng khi cần.

Ứng dụng thường gặp

XGQT01 DN65 được dùng khi cần đổi hướng nhanh từ phương ngang sang phương đứng hoặc né dầm, máng cáp và thiết bị. Sản phẩm phù hợp với các vị trí:

Nhánh sprinkler và tuyến ống PCCC trong nhà xưởng.
Đường ống cấp nước, tuần hoàn nước và hệ thống HVAC.
Phòng bơm, trạm kỹ thuật và cụm đường ống thiết bị.
Cải tạo hệ thống rãnh hiện hữu có OD 76,1 mm.

Kiểm tra trước khi đặt hàng

Đo đường kính ngoài của ống; DN65 theo catalogue sử dụng OD 76,1 mm.
Xác nhận yêu cầu góc chuyển hướng là 90°, tránh nhầm với co 45°.
Đối chiếu áp suất thiết kế, nhiệt độ và loại môi chất.
Kiểm tra tiêu chuẩn rãnh, loại gioăng và khớp nối đang dùng.
Dùng kích thước L 76 mm để kiểm tra khoảng lắp và cao độ tuyến ống.

Lưu ý lắp đặt

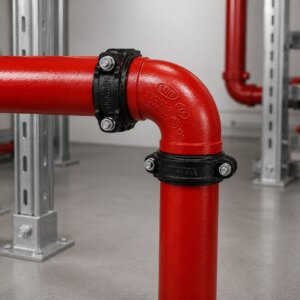

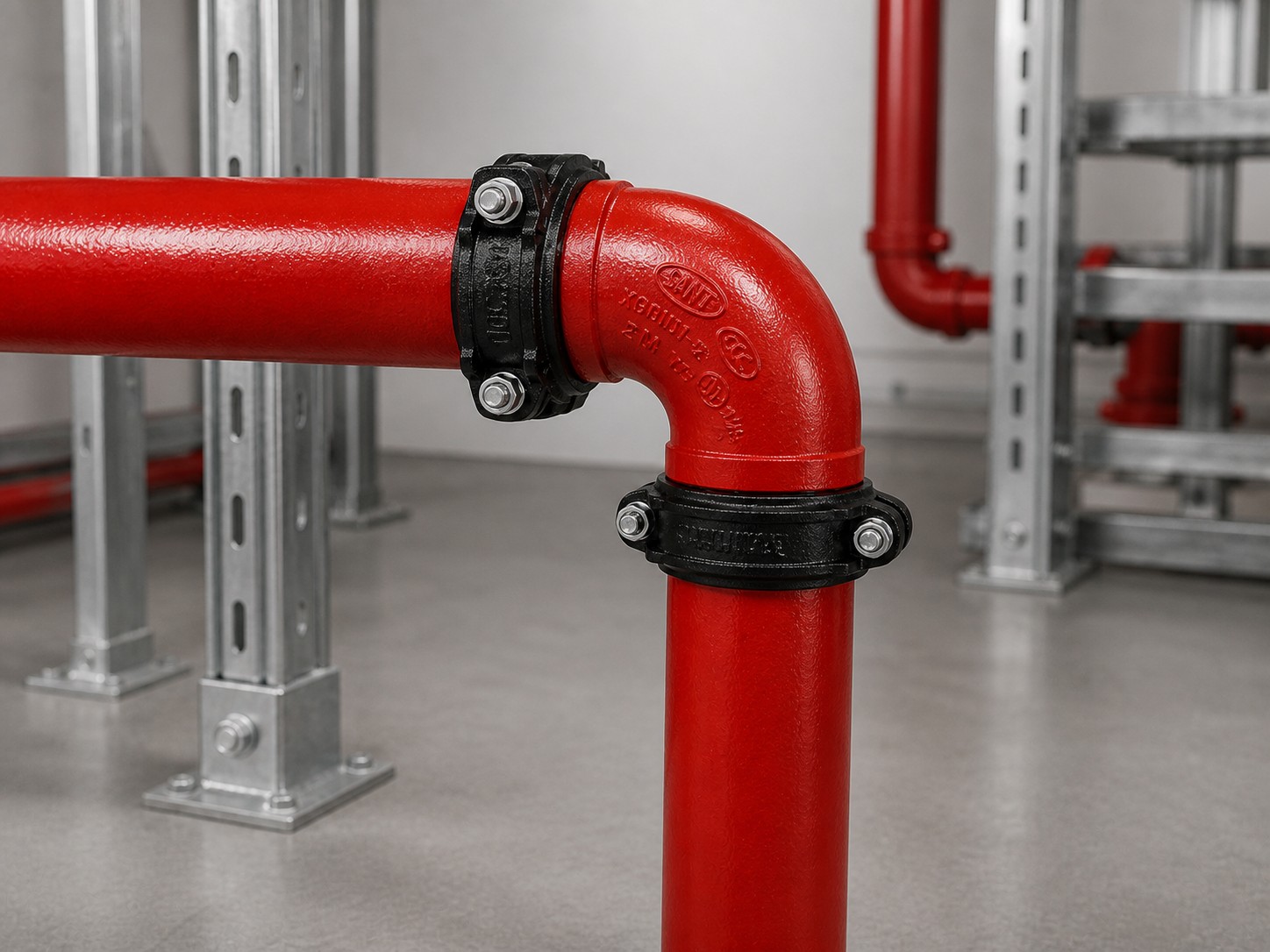

Đầu ống cần được gia công rãnh đúng kích thước và không có biến dạng. Làm sạch vùng đặt gioăng, dùng chất bôi trơn tương thích, đưa gioăng vào đúng tâm rồi lắp hai nửa khớp nối. Siết bu-lông luân phiên để hai má khớp nối ép đều. Sau lắp đặt phải thử áp theo quy trình của hệ thống và kiểm tra co không bị kéo lệch bởi giá đỡ hoặc sai tâm ống.
