Tê Giảm Nối Rãnh XGQT13 DN250x150 UL/FM

Giá: Liên hệ

Xuất kho:

Tê giảm nối rãnh XGQT13 DN250x150 dùng cho tuyến chính OD 273 mm và nhánh OD 168,3 mm. Catalogue xác nhận L 215 mm, áp suất 300 psi / 2,07 MPa và UL/FM cho cấu hình này.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

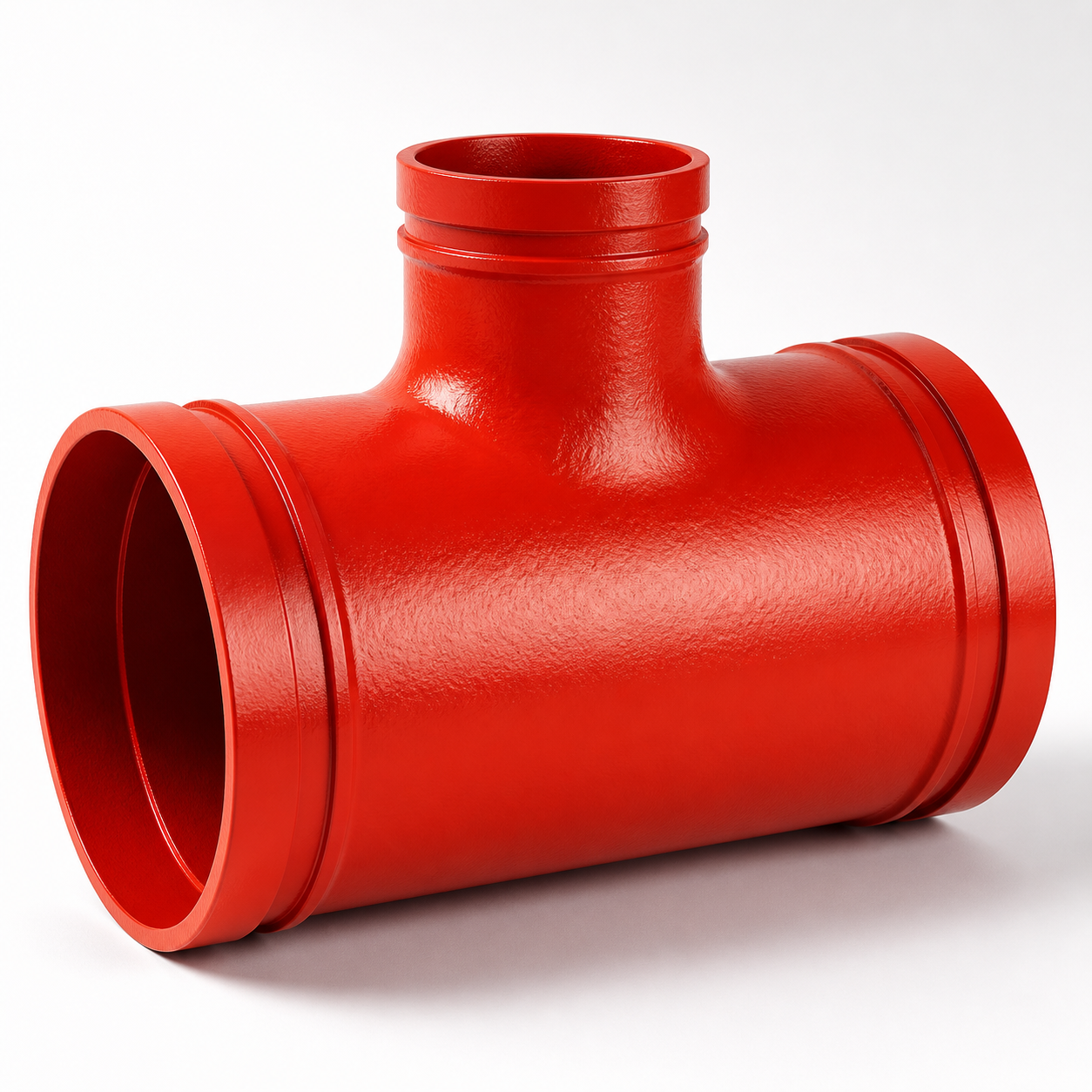

Tê giảm nối rãnh XGQT13 DN250x150 là phụ kiện ba đầu rãnh cỡ lớn dùng để tách nhánh DN150 từ tuyến chính DN250. Hai đầu DN250 tạo đường ống thẳng liên tục; cửa nhánh DN150 vuông góc giúp phân phối lưu lượng đến riser, cụm thiết bị hoặc tuyến phụ trong hệ thống PCCC và cấp nước công nghiệp.

Mã SP-018624 được đối chiếu với dòng XGQT13 DN250x150 có đường kính ngoài ống chính 273 mm và nhánh 168,3 mm. Đây là cấu hình trong catalogue được đánh dấu UL/FM, áp suất làm việc 300 psi (2,07 MPa) và kích thước L 215 mm.

Mục lục ẩn

1 Thông số XGQT13 DN250x150

2 Vai trò của tê giảm DN250x150

3 Ưu điểm kỹ thuật

4 Ứng dụng phù hợp

5 Cách chọn đúng tê giảm DN250x150

6 Lưu ý lắp đặt đường ống cỡ lớn

7 Câu hỏi thường gặp

7.1 Tê XGQT13 DN250x150 dùng cho OD nào?

7.2 Áp suất làm việc là bao nhiêu?

7.3 Kích thước L 215 mm dùng để làm gì?

7.4 Cấu hình này có UL/FM không?

7.5 Khi yêu cầu báo giá cần gửi gì?

Thông số XGQT13 DN250x150

Thuộc tính	Giá trị
Mã sản phẩm	SP-018624
Model / series	XGQT13
Loại phụ kiện	Tê giảm ba đầu rãnh
Kích thước danh nghĩa	DN250 x DN150 / 10 x 6 inch
Đường kính ngoài D x D x d	273 x 273 x 168,3 mm
Kích thước L	215 mm
Áp suất làm việc theo catalogue	300 psi / 2,07 MPa
Chứng nhận theo dòng kích thước	UL và FM
Kiểu kết nối	Rãnh – rãnh – rãnh
Vật liệu theo PO	Gang
Bề mặt	Phủ sơn đỏ
Đơn vị tính	Cái

Catalogue còn có lựa chọn nhánh OD 165,1 mm cho cùng DN250x150 nhưng không thể hiện đồng thời UL/FM ở dòng đó. Nội dung SP-018624 dùng cấu hình OD 168,3 mm phù hợp yêu cầu UL/FM ghi trong PO.

Vai trò của tê giảm DN250x150

Trên mạng ống lớn, việc tách nhánh thường cần nhiều phụ kiện và không gian. XGQT13 kết hợp chức năng tê và giảm cỡ trong cùng một thân: tuyến DN250 tiếp tục theo phương ngang, còn nhánh DN150 được lấy trực tiếp ở góc 90°. Cách bố trí này giảm một côn thu riêng, bớt số mối nối và giúp cụm đường ống gọn hơn.

Ưu điểm kỹ thuật

Phân nhánh cỡ lớn: chuyển lưu lượng từ tuyến DN250 sang nhánh DN150 ngay tại một vị trí.
Ba đầu nối rãnh: thi công bằng khớp nối cơ khí, giảm công việc hàn tại công trường.
OD đã xác định: hai đầu chính 273 mm và cửa nhánh 168,3 mm giúp kiểm tra tương thích rõ ràng.
L 215 mm: hỗ trợ tính cao độ, khoảng cách ống và vị trí giá đỡ.
Cấu hình UL/FM: bảng catalogue đánh dấu cả UL và FM cho đúng OD được nêu.

Ứng dụng phù hợp

Tách riser DN150 từ vòng ống PCCC DN250.
Phân phối nước tại phòng bơm, nhà máy, kho và trung tâm logistics.
Kết nối tuyến chính với cụm van, bồn, thiết bị hoặc vùng chữa cháy.
Cải tạo mạng ống rãnh cỡ lớn cần rút ngắn thời gian dừng hệ thống.

Cách chọn đúng tê giảm DN250x150

Xác nhận đường kính ngoài thực tế của ống chính là 273 mm.
Đối với cấu hình UL/FM trong bảng đối chiếu, xác nhận ống nhánh OD 168,3 mm.
Kiểm tra không gian bố trí theo L 215 mm và hướng nhánh.
Đối chiếu áp suất thiết kế của toàn hệ thống với mức 300 psi / 2,07 MPa.
Chọn gioăng và khớp nối đúng môi chất, nhiệt độ và đường kính từng đầu.

Lưu ý lắp đặt đường ống cỡ lớn

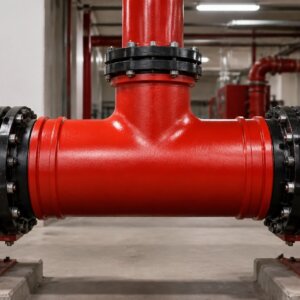

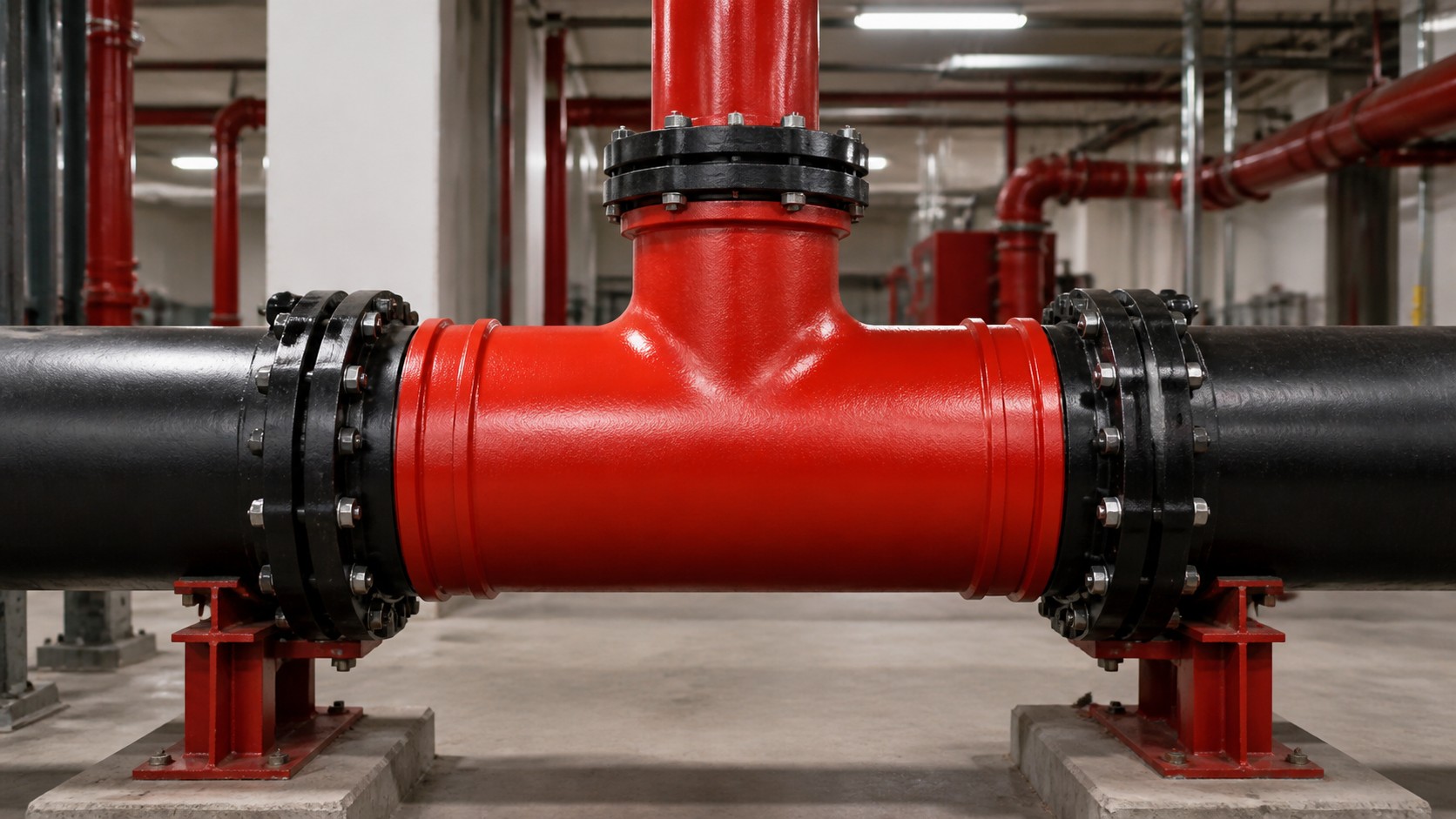

Kiểm tra rãnh ống, độ tròn và độ sạch của ba đầu nối trước khi lắp. Sử dụng thiết bị nâng phù hợp để giữ tê đúng tâm, tránh treo tải trọng của ống lên thân phụ kiện. Lắp gioăng, đặt các đoạn vỏ khớp nối vào rãnh và siết bu-lông theo thứ tự đối xứng. Giá đỡ cho tuyến DN250 và nhánh DN150 phải được bố trí riêng, sau đó thực hiện thử áp và kiểm tra rò rỉ theo quy trình hệ thống.
