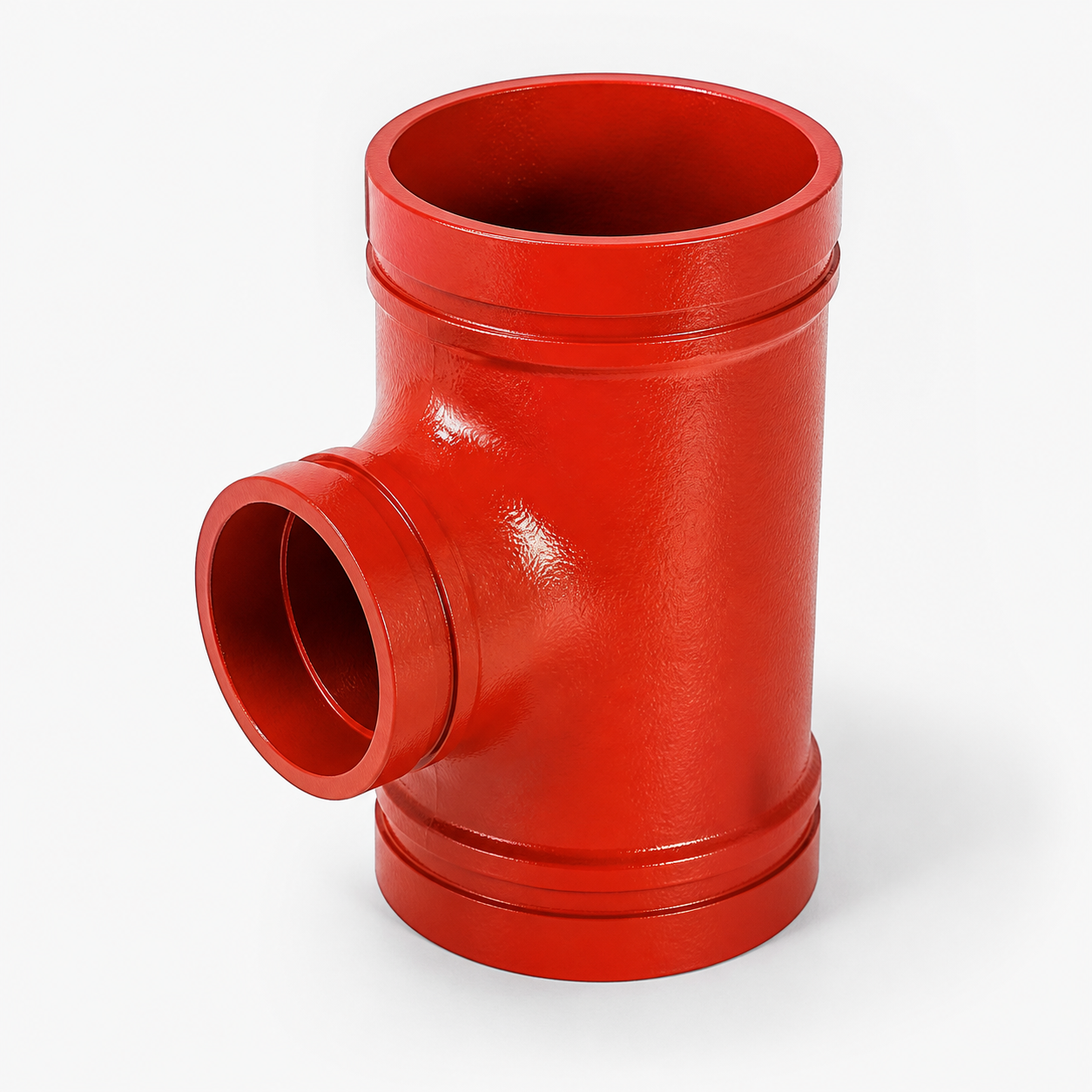

Tê Giảm Nối Rãnh XGQT13 DN200x150 UL/FM

Name: Tê Giảm Nối Rãnh XGQT13 DN200x150 UL/FM
SKU: SP-018625

Giá: Liên hệ

Xuất kho:

Tê giảm nối rãnh XGQT13 DN200x150 dùng OD chính 219,1 mm, nhánh DN150 có lựa chọn 165,1 hoặc 168,3 mm. Catalogue xác nhận L 175 mm, 300 psi / 2,07 MPa và UL/FM.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Tê giảm nối rãnh XGQT13 DN200x150 dùng để tách nhánh DN150 từ đường ống chính DN200. Hai đầu thẳng duy trì tuyến DN200, còn cửa nhánh DN150 vuông góc phục vụ riser, cụm van, thiết bị hoặc tuyến phân phối phụ. Ba đầu rãnh cho phép lắp bằng gioăng và khớp nối cơ khí, phù hợp hệ thống PCCC, cấp nước và đường ống công nghiệp.

Mã SP-018625 được đối chiếu theo catalogue XGQT13. Cỡ DN200x150 có hai lựa chọn OD nhánh được xác nhận: 165,1 mm và 168,3 mm; cả hai dùng OD chính 219,1 mm, kích thước L 175 mm, áp suất làm việc 300 psi (2,07 MPa) và đều được đánh dấu UL/FM.

Mục lục ẩn

1 Thông số tê giảm XGQT13 DN200x150

2 Cấu hình phân nhánh DN200 sang DN150

3 Ưu điểm kỹ thuật

4 Ứng dụng điển hình

5 Cách chọn đúng biến thể

6 Hướng dẫn lắp đặt

7 Câu hỏi thường gặp

7.1 Tê DN200x150 dùng OD chính bao nhiêu?

7.2 Vì sao có hai OD nhánh DN150?

7.3 Áp suất làm việc của hai biến thể có khác nhau không?

7.4 Hai lựa chọn có UL/FM không?

7.5 Cần gửi gì để nhận báo giá?

Thông số tê giảm XGQT13 DN200x150

Thông số	Biến thể nhánh 1	Biến thể nhánh 2
Mã sản phẩm	SP-018625
Model	XGQT13
Kích thước	DN200 x DN150 / 8 x 6 inch
OD D x D x d	219,1 x 219,1 x 165,1 mm	219,1 x 219,1 x 168,3 mm
Áp suất làm việc	300 psi / 2,07 MPa
Kích thước L	175 mm
Chứng nhận theo bảng kỹ thuật	UL và FM	UL và FM
Kết nối	Rãnh – rãnh – rãnh
Vật liệu theo PO	Gang
Bề mặt	Phủ sơn đỏ
Đơn vị	Cái

DN danh nghĩa giống nhau nhưng OD nhánh khác nhau. Cần đo hoặc đối chiếu tiêu chuẩn ống DN150 thực tế trước khi chọn 165,1 mm hay 168,3 mm.

Cấu hình phân nhánh DN200 sang DN150

Thân tê tạo một tuyến thẳng DN200 và một cửa nhánh DN150 tại góc 90°. Cấu hình này phù hợp các nhánh cần lưu lượng cao như ống đứng, đường cấp khu vực hoặc tuyến nối sang cụm bơm/van. Chức năng giảm được tích hợp ngay tại tê, giúp bỏ bớt một côn thu và một mối nối trên nhánh.

Ưu điểm kỹ thuật

Tách nhánh lưu lượng lớn: kết nối nhánh DN150 trực tiếp từ tuyến DN200.
Thi công rãnh: giảm công việc hàn và thuận tiện tháo lắp khi bảo trì.
Hai lựa chọn OD nhánh: tương thích hệ ống DN150 dùng 165,1 hoặc 168,3 mm.
Kích thước L 175 mm: hỗ trợ bố trí cao độ và giá đỡ.
UL/FM: cả hai cấu hình OD nhánh đều được đánh dấu trong catalogue.

Ứng dụng điển hình

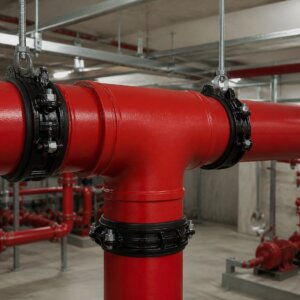

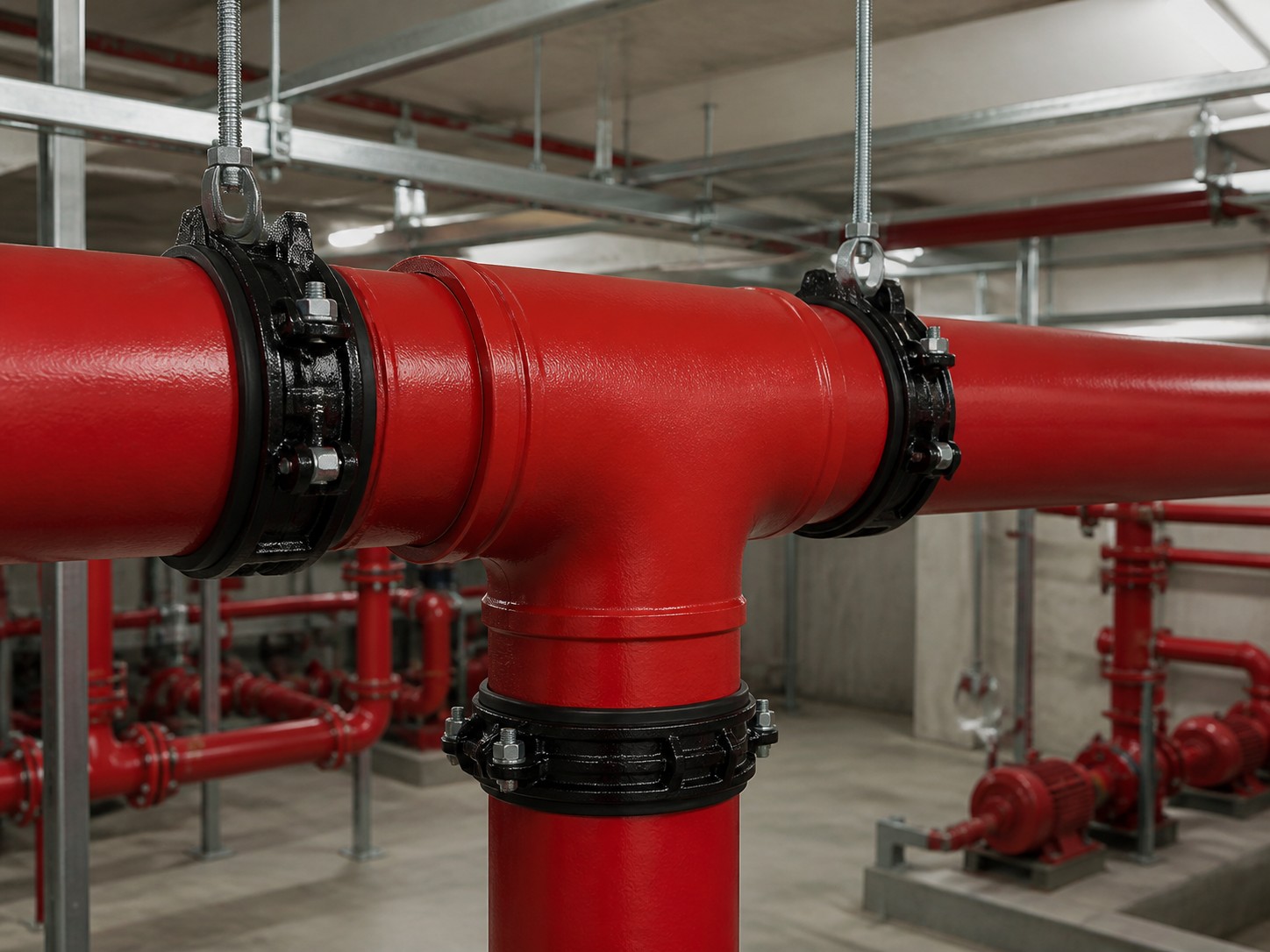

Tách riser DN150 từ tuyến chữa cháy DN200.
Phân phối nước trong phòng bơm, nhà máy, kho và khu công nghiệp.
Kết nối đường chính với cụm van, thiết bị xử lý nước hoặc vùng cấp riêng.
Cải tạo hệ thống rãnh cần giảm số lượng phụ kiện và thời gian dừng máy.

Cách chọn đúng biến thể

Xác nhận hai đầu tuyến chính có OD 219,1 mm.
Đo OD nhánh DN150: chọn 165,1 hoặc 168,3 mm theo ống thực tế.
Kiểm tra không gian lắp theo L 175 mm và hướng cửa nhánh.
Đối chiếu áp suất hệ thống với 300 psi / 2,07 MPa.
Chọn gioăng và khớp nối đúng đường kính, môi chất và nhiệt độ.

Hướng dẫn lắp đặt

Kiểm tra rãnh, độ tròn và bề mặt ba đầu ống. Dùng thiết bị nâng phù hợp để giữ thân tê đồng tâm, sau đó lắp gioăng và vỏ khớp nối. Siết bu-lông đối xứng, không kéo cưỡng bức nhánh để bù sai cao độ. Tuyến DN200 và nhánh DN150 cần giá đỡ riêng. Cuối cùng thử áp và kiểm tra rò rỉ theo quy trình hệ thống.
