Tê Giảm Nối Rãnh XGQT13 DN150x50 UL/FM

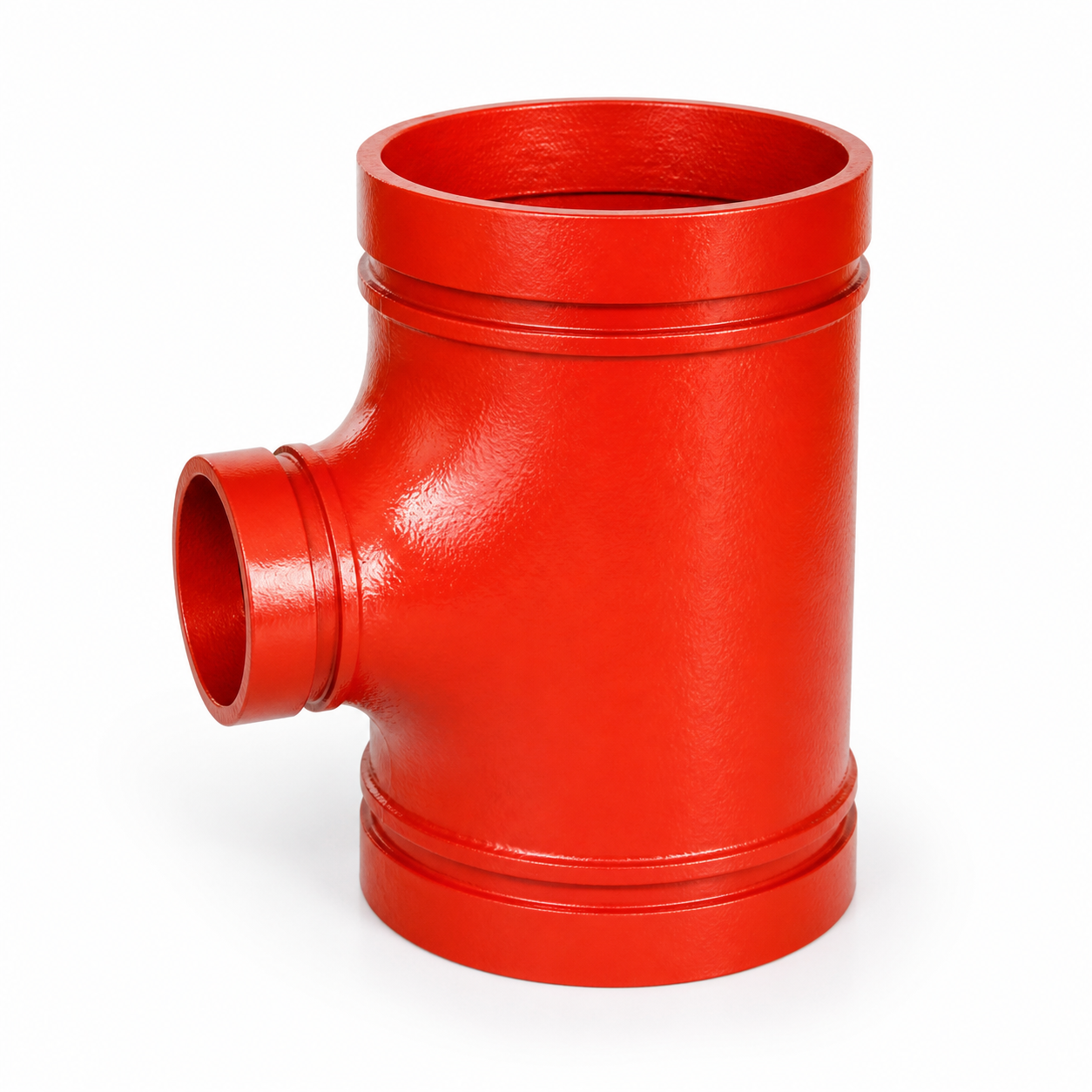

Tê giảm nối rãnh XGQT13 DN150x50 dùng để tách nhánh DN50 từ tuyến ống chính DN150. Hai đầu thẳng DN150 duy trì lưu lượng trên đường ống chính, còn cửa nhánh DN50 tạo góc 90° để cấp nước đến cụm thiết bị, nhánh sprinkler hoặc tuyến phụ. Ba đầu rãnh cho phép lắp bằng gioăng và khớp nối cơ khí, không cần hàn tại mối nối.

SP-018623 được đối chiếu theo bảng kỹ thuật XGQT13. Catalogue có hai biến thể OD cho cùng cỡ danh nghĩa DN150x50: đường ống chính 165,1 mm hoặc 168,3 mm; cả hai cùng dùng cửa nhánh OD 60,3 mm, kích thước L 140 mm, áp suất làm việc 400 psi (2,75 MPa) và được đánh dấu UL/FM.

Thông số tê giảm XGQT13 DN150x50

Hai biến thể có cùng DN nhưng OD ống chính khác nhau. Khi đặt hàng cần cung cấp OD thực tế 165,1 mm hoặc 168,3 mm để chọn đúng mã catalogue và khớp nối.

Cấu hình DN150x50 hoạt động như thế nào?

Thân tê tạo một đường thẳng lớn cho ống DN150 và một cửa nhánh nhỏ DN50 vuông góc. Cấu trúc giảm ngay tại nhánh giúp thay thế tổ hợp tê đều DN150 cộng côn giảm DN150 xuống DN50, từ đó giảm số lượng phụ kiện, gioăng và mối nối. Đây là lợi thế đáng kể khi không gian lắp đặt bị giới hạn hoặc khi cần bố trí nhiều nhánh nhỏ trên tuyến chính.

Ưu điểm nổi bật

• Tách nhánh nhỏ từ tuyến lớn: nhánh DN50 lấy nước trực tiếp từ đường ống DN150.
• Ba đầu kết nối rãnh: thi công nhanh bằng khớp nối cơ khí, thuận tiện tháo lắp.
• Hai chuẩn OD đã được xác định: hỗ trợ các hệ ống dùng OD 165,1 mm hoặc 168,3 mm.
• Kích thước L 140 mm: thuận lợi tính cao độ và khoảng cách giá đỡ.
• Áp suất catalogue 400 psi: phù hợp nhiều cấu hình PCCC khi toàn hệ thống đáp ứng cùng cấp áp lực.

Ứng dụng của tê giảm DN150x50

• Tách nhánh DN50 từ vòng ống chữa cháy DN150.
• Cấp nước đến cụm van, sprinkler, đồng hồ hoặc thiết bị phụ trợ.
• Phân phối nước trong nhà máy, kho, trung tâm thương mại và phòng kỹ thuật.
• Cải tạo mạng ống rãnh cần giảm số lượng mối hàn và rút ngắn thời gian dừng hệ thống.

Cách chọn đúng biến thể OD

1. Đo trực tiếp đường kính ngoài của ống DN150 tại vị trí lắp.
2. Nếu OD là 165,1 mm, chọn cấu hình XGQT13-150X50-1.
3. Nếu OD là 168,3 mm, chọn cấu hình XGQT13-150X50-2.
4. Đầu nhánh của cả hai cấu hình đều dùng OD 60,3 mm cho DN50.
5. Đối chiếu gioăng, khớp nối, áp suất và môi chất trước khi chốt đơn hàng.

Hướng dẫn lắp đặt

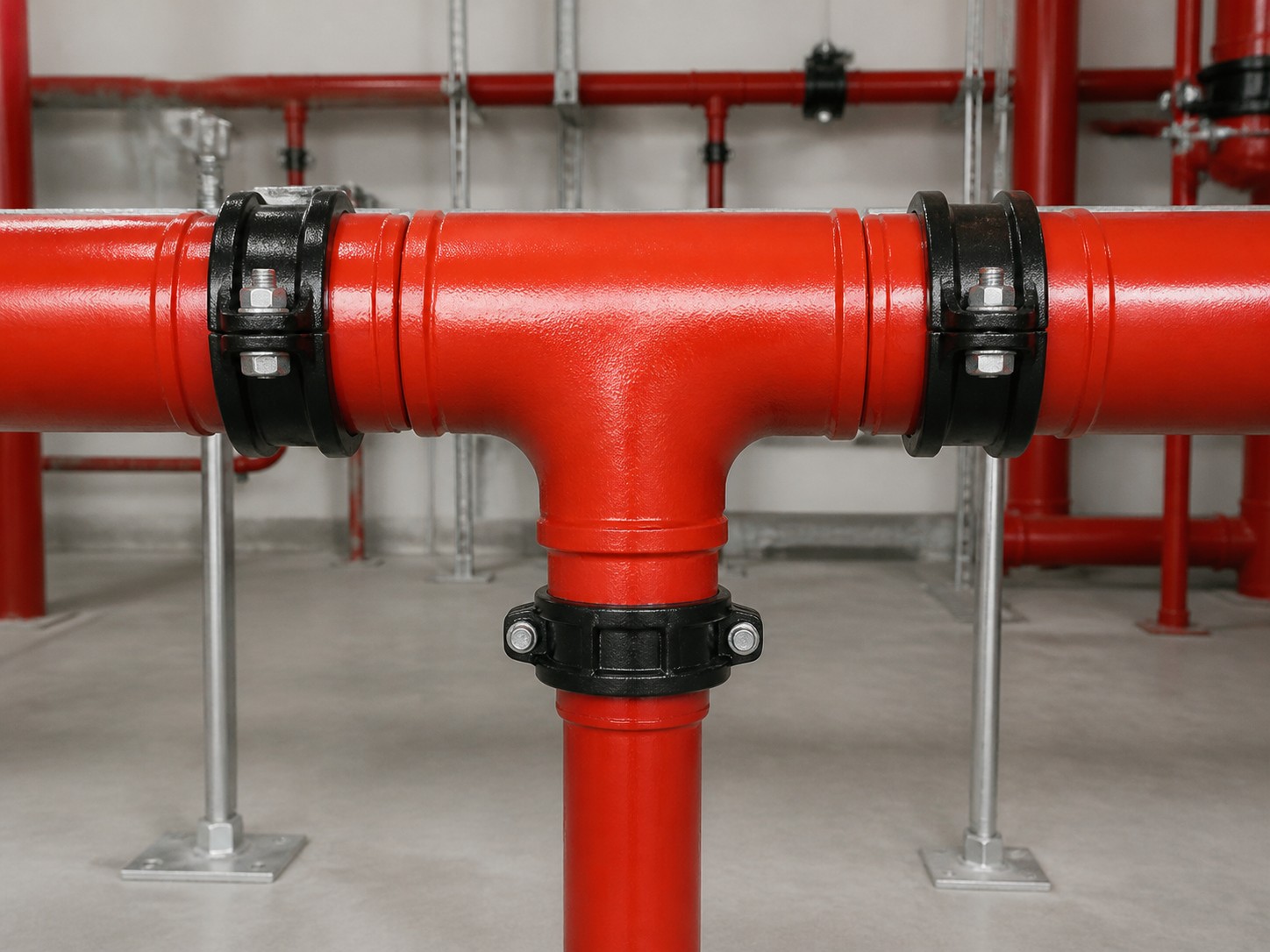

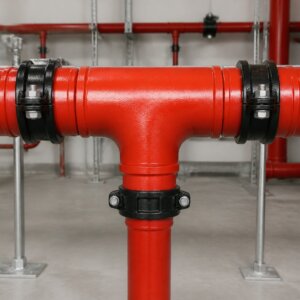

Đầu ống phải có rãnh đúng kích thước và sạch ba via. Lắp gioăng lên từng mối nối, đặt thân tê đúng tâm, sau đó đưa hai nửa khớp nối vào rãnh và siết bu-lông luân phiên. Do chênh lệch kích thước lớn giữa DN150 và DN50, cần bố trí giá đỡ hợp lý để nhánh nhỏ không truyền mô-men lên thân tê. Thử áp, kiểm tra rò rỉ và xác nhận khoảng cách giá đỡ sau khi hoàn tất.

Câu hỏi thường gặp

Tại sao cùng DN150x50 lại có hai OD?

Catalogue hỗ trợ hai chuẩn đường kính ngoài của ống DN150: 165,1 mm và 168,3 mm. DN danh nghĩa giống nhau nhưng phụ kiện và khớp nối phải theo đúng OD thực tế.

OD của đầu nhánh DN50 là bao nhiêu?

Cả hai biến thể dùng đầu nhánh OD 60,3 mm.

Kích thước L của tê là bao nhiêu?

Catalogue công bố L 140 mm cho cả hai cấu hình XGQT13 DN150x50.

Cả hai biến thể đều có UL/FM không?

Có. Hai dòng XGQT13-150X50-1 và XGQT13-150X50-2 đều được đánh dấu UL và FM trong bảng kỹ thuật đối chiếu.

Cần gửi gì để nhận báo giá?

Gửi mã SP-018623, số lượng, OD ống chính 165,1 hoặc 168,3 mm, môi chất, áp suất và địa điểm giao hàng cho Ánh Dương.

Xem thêm cỡ nhánh gần: tê giảm nối rãnh XGQT13 DN100x80.
