Co 90 Độ Rãnh XGQT01 DN250 UL/FM

Co 90 độ rãnh XGQT01 DN250 dùng để làm gì?

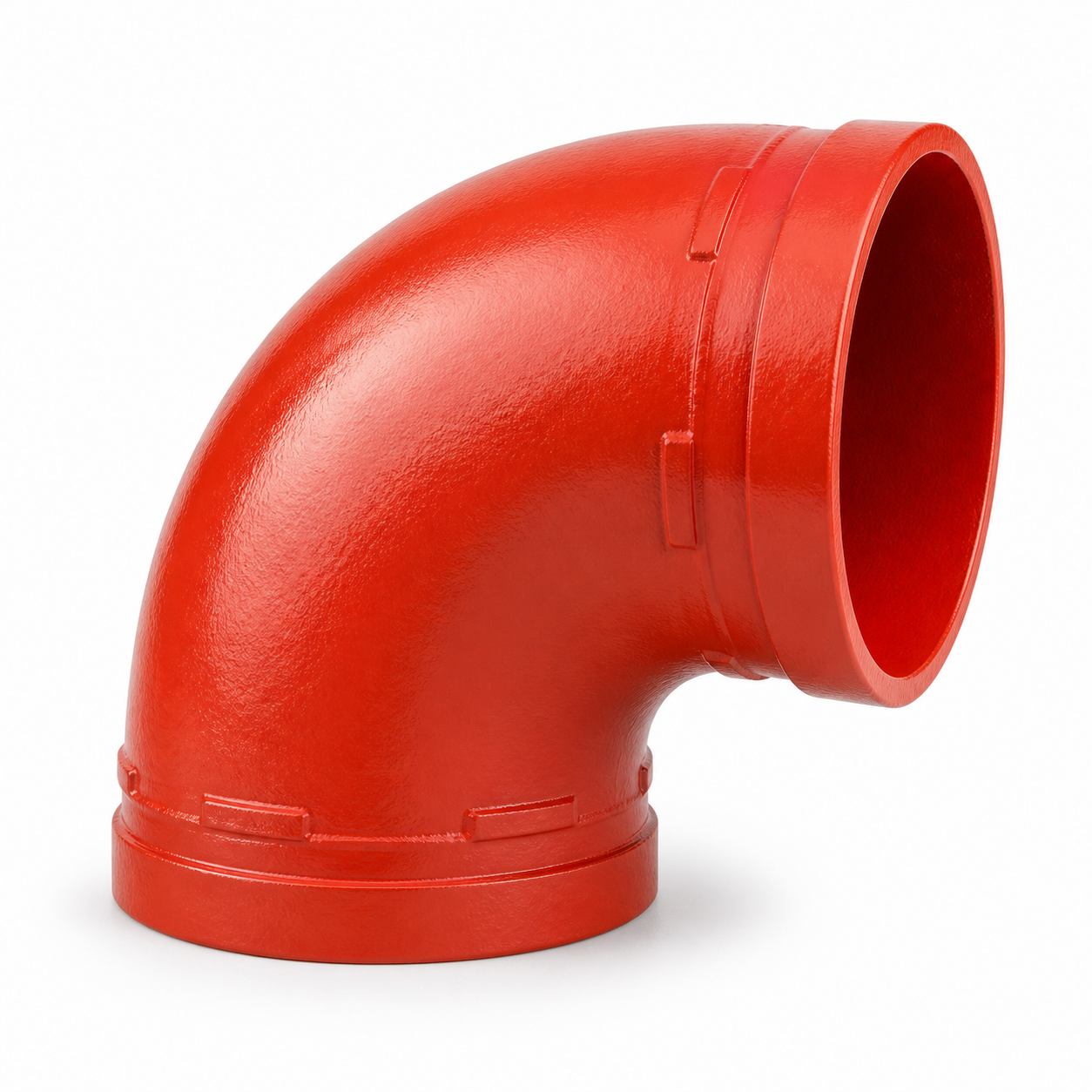

Co 90 độ rãnh XGQT01 DN250 là phụ kiện gang cầu cỡ 10 inch dùng để chuyển hướng vuông góc cho tuyến ống rãnh. Thân co tạo một cung chuyển liên tục giữa hai đầu, phù hợp đường ống chính có lưu lượng lớn trong hệ thống chữa cháy, cấp nước và công nghiệp.

Thông số kỹ thuật theo catalogue Sant

DN250 trong bảng XGQT01 tương ứng với OD 273,0 mm và kích thước L 190 mm. Khi chọn mua cần đối chiếu đồng thời DN, OD thực tế và tiêu chuẩn gia công rãnh.

Ưu điểm nổi bật

• Đổi hướng tuyến ống 90° bằng một phụ kiện liền thân.
• Hai đầu rãnh hỗ trợ lắp ghép bằng khớp nối, không phải hàn trực tiếp tại vị trí thi công.
• Gang cầu phù hợp yêu cầu cơ học của hệ thống ống kích thước lớn.
• Sơn epoxy đỏ bảo vệ bề mặt và giúp nhận diện tuyến chữa cháy.
• Có thể tháo lắp để bảo trì khi cụm khớp nối được bố trí đúng kỹ thuật.

Ứng dụng của co XGQT01 DN250

Sản phẩm dùng ở góc chuyển giữa ống ngang và ống đứng, đầu hút/xả phòng bơm, trục cấp nước chữa cháy, hệ thống sprinkler, nhà máy, kho và công trình có tuyến ống DN250.

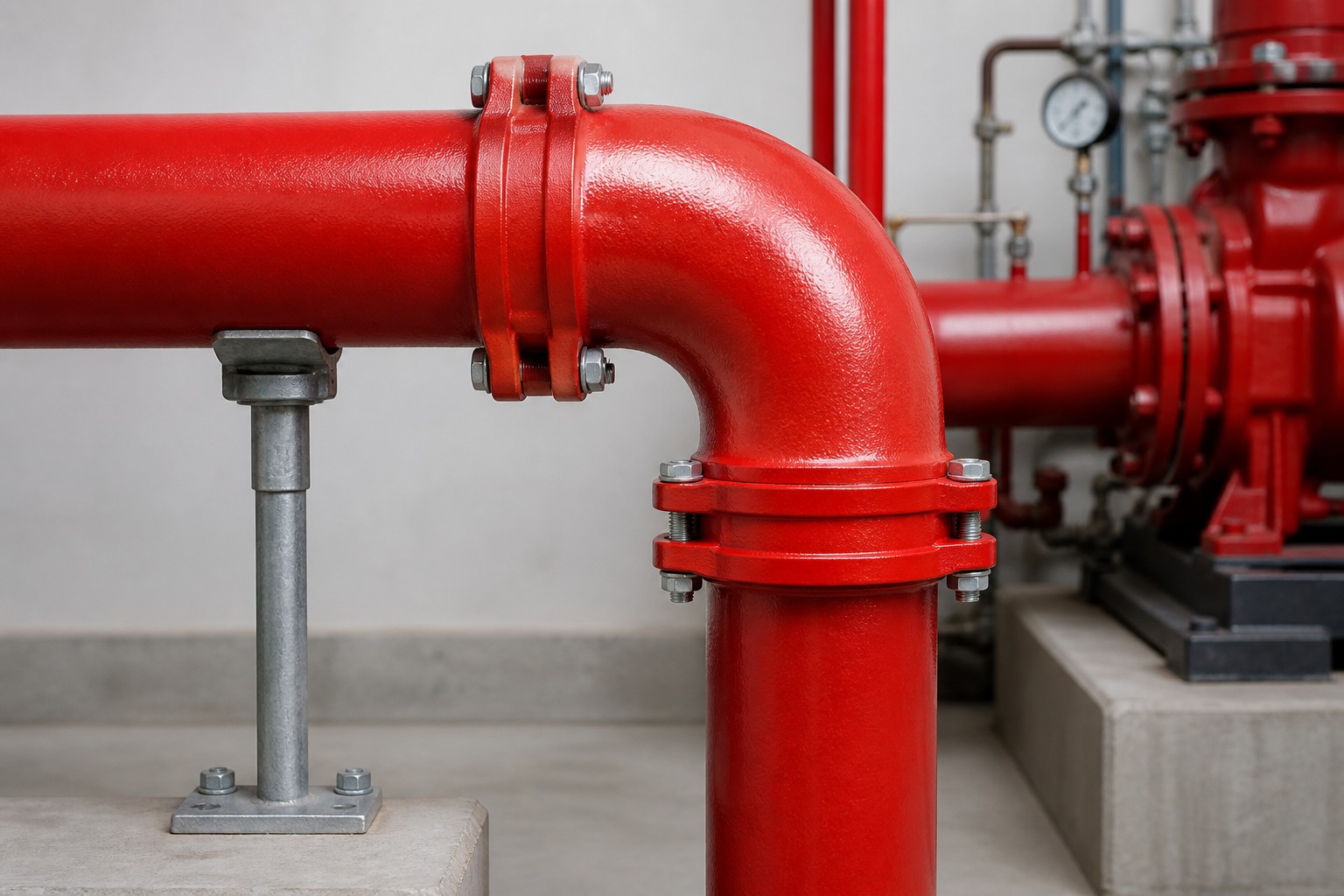

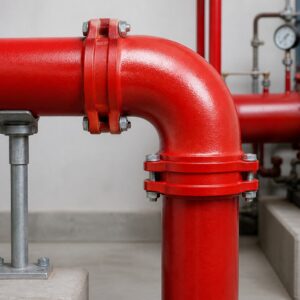

Hướng dẫn lựa chọn và lắp đặt

1. Xác nhận ống là DN250 với đường kính ngoài 273,0 mm.
2. Kiểm tra áp suất thiết kế, môi chất, nhiệt độ và tiêu chuẩn rãnh.
3. Chọn khớp nối, gioăng và bu lông DN250 tương thích; các bộ phận này cần được xác nhận riêng.
4. Làm sạch hai đầu rãnh, kiểm tra gioăng không nứt, xoắn hoặc kẹt lệch.
5. Căn chính xác góc 90°, siết bu lông khớp nối đều hai phía.
6. Bố trí giá đỡ phù hợp và thử kín trước khi vận hành.

Nếu cần góc chuyển nhẹ hơn, xem co 45 độ rãnh XGQT02 DN250.

Câu hỏi thường gặp

Co XGQT01 DN250 dùng cho ống OD bao nhiêu?

Đường kính ngoài ống được xác định là 273,0 mm.

Kích thước L của co 90° DN250 là bao nhiêu?

Kích thước L theo catalogue là 190 mm.

Co DN250 có cấp áp suất FM nào?

Với kích thước lớn hơn DN150, catalogue nêu cấp PN16 theo FM 1920:2007.

Co có đi kèm hai khớp nối không?

Không nên mặc định. Khớp nối, gioăng và bu lông cần được xác nhận trong cấu hình báo giá.

Cần cung cấp thông tin gì khi hỏi giá?

Vui lòng gửi mã XGQT01, cỡ DN250, số lượng, tiêu chuẩn rãnh và yêu cầu hồ sơ.
