Co 90 Độ Rãnh XGQT01 DN200 UL/FM

Giới thiệu co 90 độ rãnh XGQT01 DN200

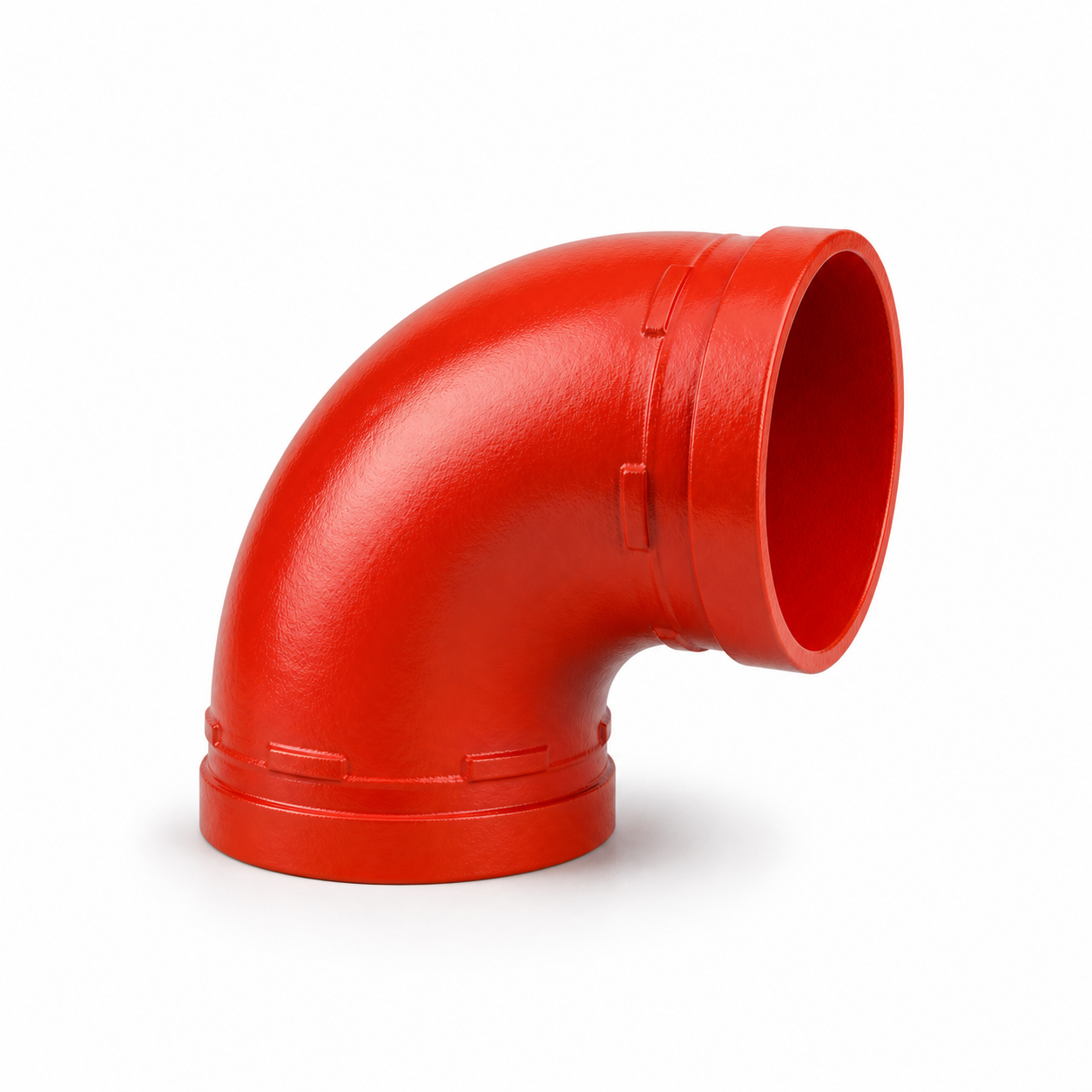

Co 90 độ rãnh XGQT01 DN200 là phụ kiện gang cầu dùng để nối hai đoạn ống rãnh vuông góc, cỡ danh nghĩa 8 inch. Sản phẩm tạo hướng chuyển 90° liền mạch và thường được bố trí giữa tuyến ống ngang với ống đứng trong phòng bơm hoặc mạng cấp nước chữa cháy.

Thông số kỹ thuật đã đối chiếu

Trong bảng XGQT01, cỡ DN200 tương ứng OD 219,1 mm và L 156 mm. Việc khớp đúng OD và biên dạng rãnh quan trọng hơn chỉ đối chiếu tên kích thước danh nghĩa.

Đặc điểm và lợi ích

• Chuyển hướng vuông góc bằng thân co liền, bố trí tuyến ống gọn.
• Kết nối rãnh hỗ trợ thi công, căn chỉnh và bảo trì thuận tiện.
• Gang cầu có độ bền cơ học phù hợp đường ống áp lực theo phạm vi thiết kế.
• Bề mặt epoxy đỏ hỗ trợ bảo vệ và nhận diện phụ kiện.
• Cỡ DN200 thích hợp tuyến cấp nước chính, trục đứng và phòng bơm.

Ứng dụng thực tế

Co XGQT01 DN200 được dùng trên hệ thống sprinkler, chữa cháy vách tường, tuyến ống cấp/xả máy bơm, cấp nước nhà máy và các điểm đổi hướng 90° của đường ống công nghiệp.

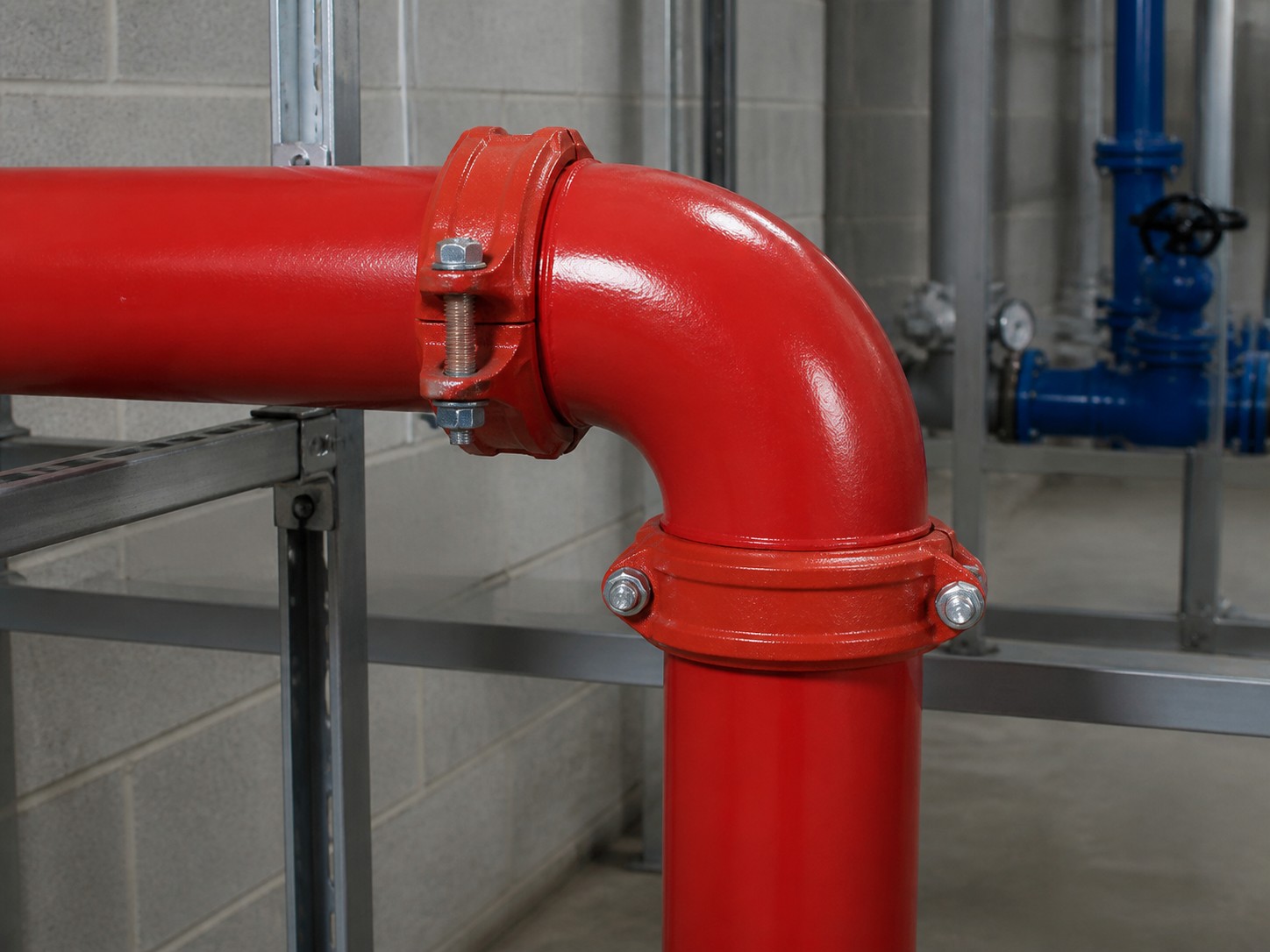

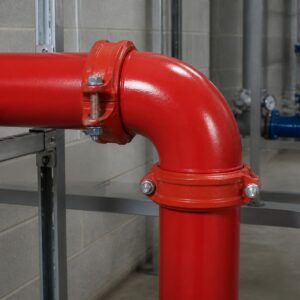

Cách chọn và lắp đặt

1. Kiểm tra ống DN200 có đường kính ngoài 219,1 mm.
2. Đối chiếu áp suất thiết kế, tiêu chuẩn rãnh, môi chất và nhiệt độ.
3. Chọn khớp nối rãnh DN200, gioăng và bu lông đồng bộ; xác nhận rõ phạm vi đi kèm.
4. Vệ sinh rãnh, kiểm tra gioăng và bôi trơn theo hướng dẫn lắp đặt.
5. Căn hai trục ống vuông góc, siết đều khớp nối ở cả hai đầu.
6. Kiểm tra giá đỡ, thử áp và quan sát rò rỉ trước vận hành.

Tham khảo cỡ lớn hơn: co 90 độ rãnh XGQT01 DN250.

Câu hỏi thường gặp

Co XGQT01 DN200 phù hợp OD ống bao nhiêu?

Catalogue xác định đường kính ngoài ống là 219,1 mm.

Kích thước L của model DN200 là bao nhiêu?

Kích thước L là 156 mm.

Cỡ DN200 thuộc cấp áp suất FM nào?

Do lớn hơn DN150, cỡ DN200 được nêu ở cấp PN16 theo FM 1920:2007.

Có cần mua khớp nối riêng không?

Cần xác nhận cấu hình đơn hàng; không nên mặc định co đi kèm khớp nối, gioăng và bu lông.

Thông tin nào giúp báo giá nhanh?

Gửi mã XGQT01, cỡ DN200, số lượng, quy cách OD/rãnh và yêu cầu hồ sơ.
