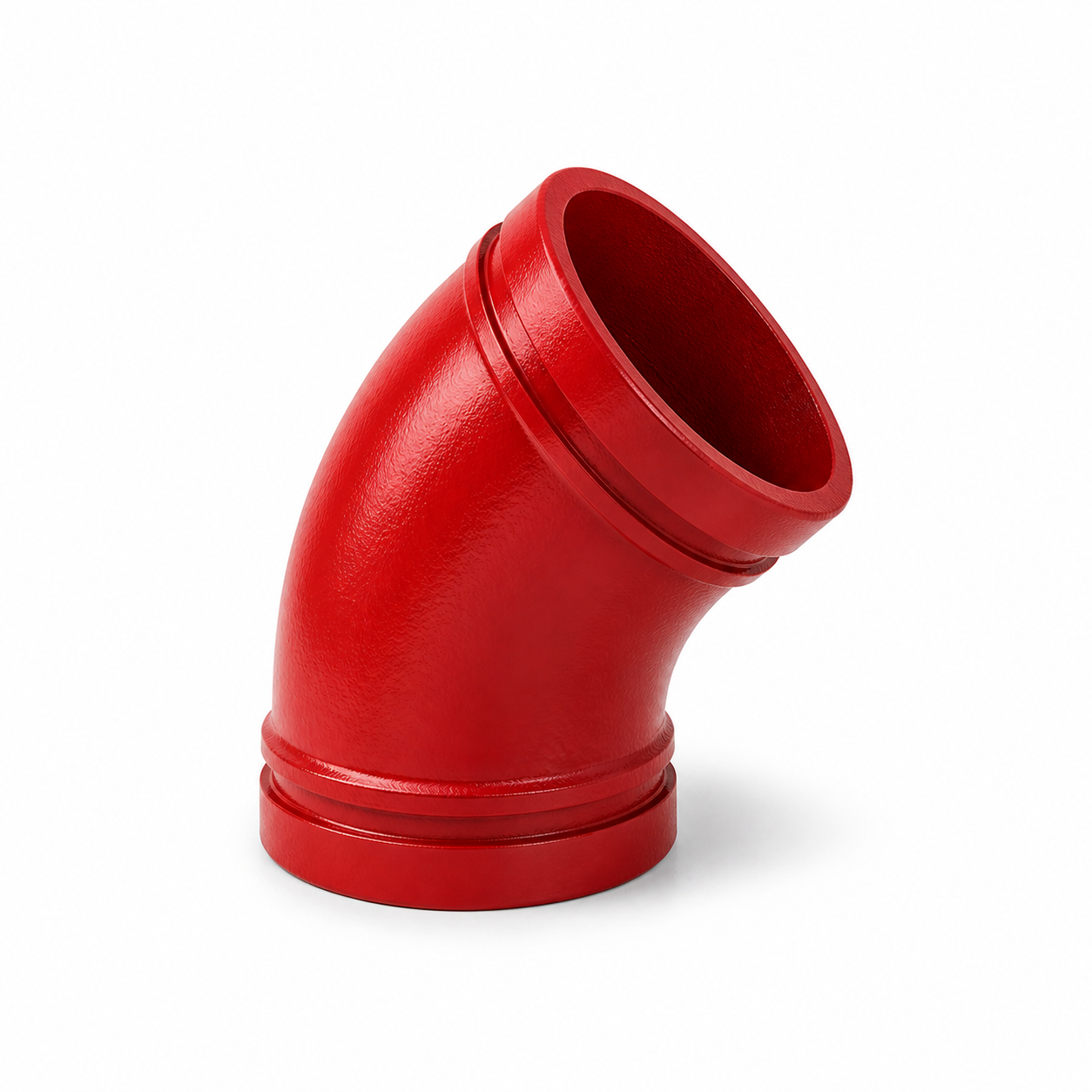

Co 45 Độ Rãnh XGQT02 DN200 UL/FM

Giá: Liên hệ

Xuất kho:

Co 45 độ rãnh XGQT02 DN200 (8 inch) bằng gang cầu, dùng cho ống OD 219,1 mm, kích thước L 95 mm. Dòng sản phẩm UL Listed/FM Approved EX 26523, sơn epoxy đỏ, áp suất làm việc tối đa 2,5 MPa; cấp PN16 theo FM cho cỡ trên DN150. Dùng cho ống chữa cháy, cấp nước và công nghiệp. Giá: Liên hệ.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu co 45 độ rãnh XGQT02 DN200

2 Thông số kỹ thuật theo catalogue hãng

3 Điểm nổi bật

4 Ứng dụng phù hợp

5 Cách chọn và lắp đặt

6 Câu hỏi thường gặp

6.1 XGQT02 DN200 dùng cho ống OD bao nhiêu?

6.2 Kích thước L của co DN200 là bao nhiêu?

6.3 Co DN200 thuộc cấp áp suất FM nào?

6.4 Phụ kiện có sẵn khớp nối hai đầu không?

6.5 Thông tin nào cần gửi khi hỏi giá?

Giới thiệu co 45 độ rãnh XGQT02 DN200

Co 45 độ rãnh XGQT02 DN200 là phụ kiện chuyển hướng cho tuyến ống rãnh cỡ 8 inch. Thiết kế góc 45° phù hợp các đoạn ống cần đổi cao độ hoặc tránh chướng ngại nhưng vẫn giữ tuyến chuyển tiếp tương đối êm. Hai đầu phụ kiện được gia công dạng rãnh để kết nối bằng khớp nối và gioăng tương thích.

Thông số kỹ thuật theo catalogue hãng

Mã dòng	XGQT02
Kích thước danh nghĩa	DN200 – 8 inch
Đường kính ngoài ống	219,1 mm
Kích thước L	95 mm
Góc	45°
Vật liệu thân	Gang cầu ASTM A536 Gr. 65-45-12
Áp suất thử	12,5 MPa
Áp suất làm việc tối đa	2,5 MPa
Cấp áp suất FM cho kích thước trên DN150	PN16
Bề mặt	Sơn epoxy đỏ RAL 3000/3001
Chứng nhận của dòng	UL Listed / FM Approved, EX 26523
SKU	SP-018614

DN200 phải được đối chiếu với đường kính ngoài 219,1 mm. Không lựa chọn chỉ dựa trên tên DN nếu ống sử dụng quy cách OD hoặc tiêu chuẩn rãnh khác.

Điểm nổi bật

Chuyển hướng 45° gọn hơn phương án ghép nhiều đoạn ống.
Kết nối rãnh giúp rút ngắn thao tác lắp đặt so với hàn tại công trường.
Gang cầu cho khả năng chịu lực phù hợp đường ống công nghiệp và chữa cháy.
Lớp sơn epoxy đỏ thuận tiện nhận diện và bảo vệ bề mặt.
Có thể tháo lắp khi cần bảo trì nếu hệ thống được bố trí đúng kỹ thuật.

Ứng dụng phù hợp

Co XGQT02 DN200 được dùng trong phòng bơm chữa cháy, tuyến cấp nước nhà xưởng, kho hàng, tòa nhà, hệ thống sprinkler và đường ống công nghiệp cần đổi hướng 45°.

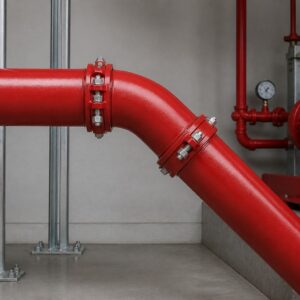

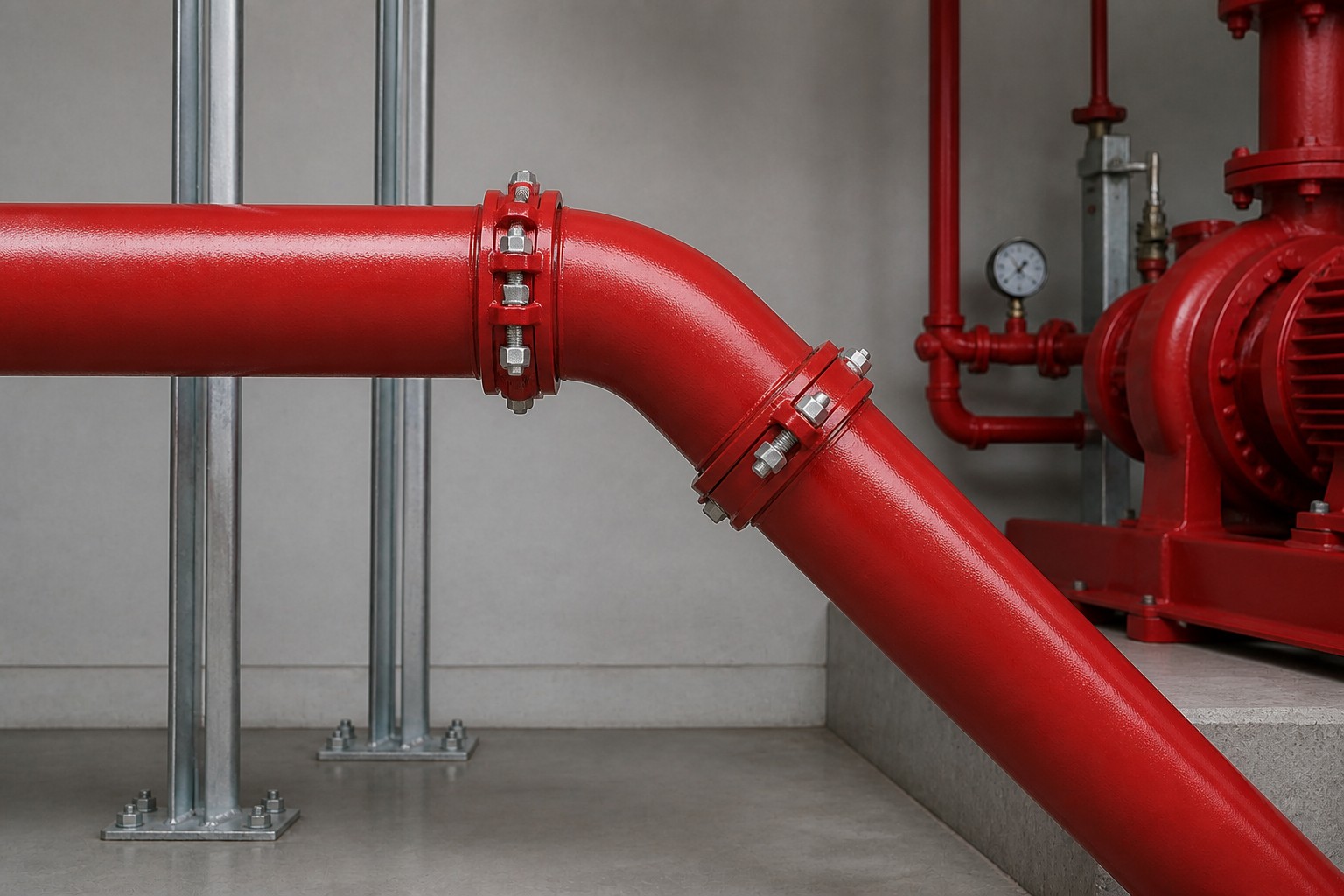

Cách chọn và lắp đặt

Đo và xác nhận OD ống là 219,1 mm.
Kiểm tra áp suất thiết kế, tiêu chuẩn rãnh và loại gioăng theo môi chất.
Chọn khớp nối rãnh DN200 đồng bộ; khớp nối, gioăng và bu lông được xác nhận riêng theo đơn hàng.
Vệ sinh rãnh và mép ống, bôi trơn gioăng theo hướng dẫn của nhà sản xuất.
Căn đúng hướng 45°, siết đều các bu lông của khớp nối và kiểm tra khe lắp.
Thử kín, cố định giá đỡ rồi mới đưa hệ thống vào sử dụng.

Xem thêm co 45 độ rãnh XGQT02 DN250 nếu tuyến ống yêu cầu cỡ 10 inch.
