Đai Khởi Thủy Nối Ren XGQT3S DN100x32 UL/FM

Giá: Liên hệ

Xuất kho:

XGQT3S DN100x32 là đai khởi thủy gang dẻo hai mảnh, tạo nhánh ren DN32 trên ống chính DN100 cho hệ thống cấp nước và chữa cháy.

SKU: SP-018604
Cấu hình: DN100x32 · ren nhánh BSPT
Áp suất làm việc tối đa: 2,5 MPa
Giá bán: Liên hệ

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

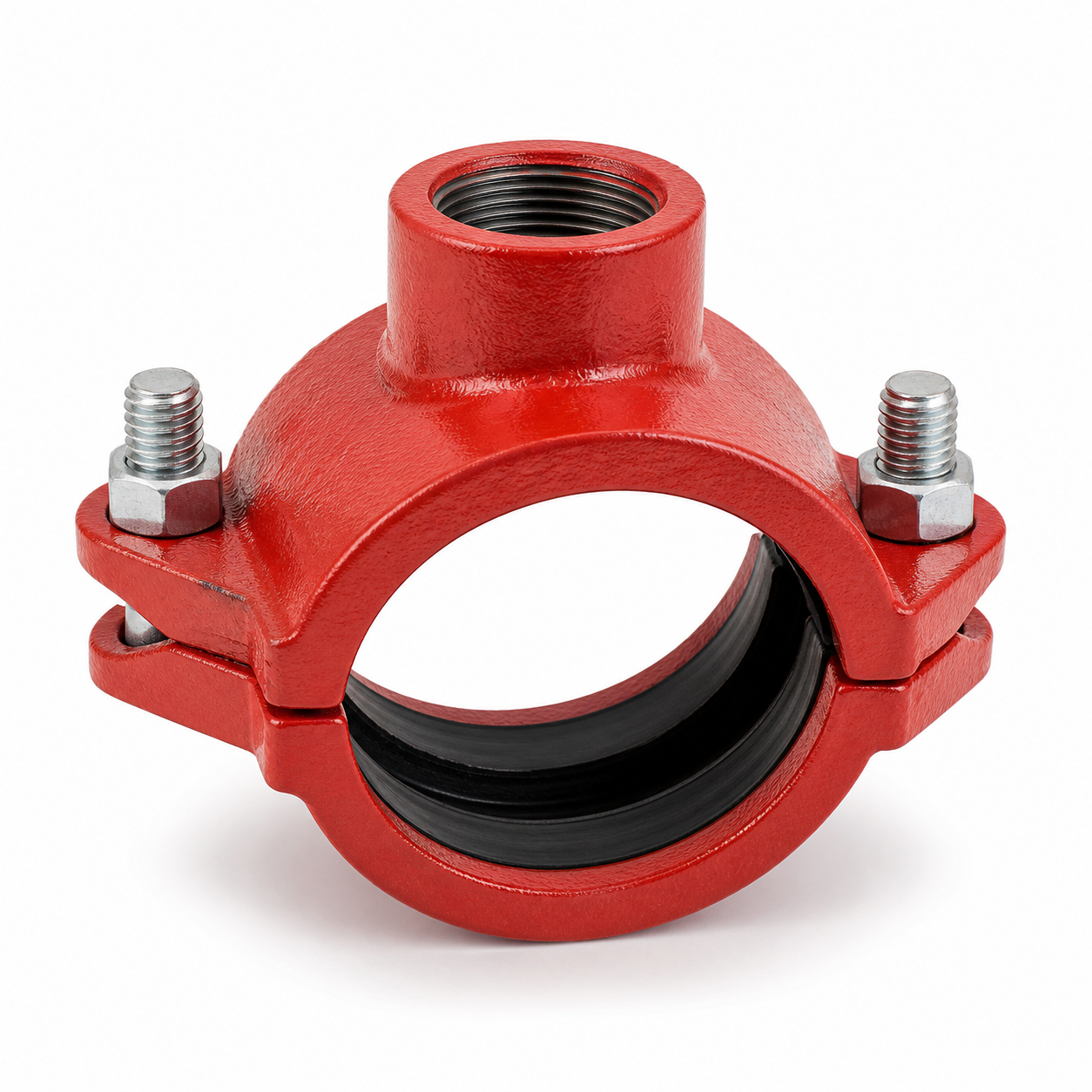

XGQT3S DN100x32 là đai khởi thủy cơ khí bằng gang dẻo, dùng để tạo nhánh ren DN32 trên đường ống chính DN100 mà không cần cắt rời toàn bộ tuyến ống. Cụm hai mảnh ôm quanh ống, gioăng đàn hồi làm kín tại lỗ khoan và cửa ra ren cho phép nối trực tiếp van, ống nhánh hoặc thiết bị trong hệ thống cấp nước và chữa cháy.

Mục lục ẩn

1 Thông số đai khởi thủy XGQT3S DN100x32

2 Ưu điểm nổi bật

3 Ứng dụng

4 Cách chọn đúng cấu hình

5 Hướng dẫn lắp đặt

6 Câu hỏi thường gặp

6.1 XGQT3S DN100x32 dùng để làm gì?

6.2 Có cần hàn khi lắp đai khởi thủy không?

6.3 Áp suất làm việc của sản phẩm là bao nhiêu?

6.4 DN100x32 có thay cho DN100x25 được không?

Thông số đai khởi thủy XGQT3S DN100x32

SKU Ánh Dương	SP-018604
Model	XGQT3S
Loại	Đai khởi thủy cơ khí, cửa nhánh nối ren
Kích thước danh nghĩa	DN100x32
Ống chính / nhánh	DN100 / DN32
Đường kính ngoài tham chiếu	114,3 x 42,4 mm
Ren nhánh	BSPT theo ISO 7-1
Vật liệu thân	Gang dẻo ASTM A536 Grade 65-45-12
Hoàn thiện	Sơn epoxy màu đỏ
Áp suất làm việc	2,5 MPa (25 bar)
Bu lông	2 x M12x75
Kích thước catalogue	L 176 mm; K 85 mm; H 77 mm; đường kính lỗ 46 mm
Tiêu chuẩn yêu cầu	UL/FM

Ưu điểm nổi bật

Tạo nhánh trên tuyến ống hiện hữu, giảm công việc cắt và hàn tại công trường.
Thân gang dẻo chịu lực, lớp phủ epoxy hỗ trợ chống ăn mòn.
Gioăng ôm quanh lỗ khoan giúp duy trì độ kín khi lắp đúng quy trình.
Cửa ra ren thuận tiện kết nối ống nhánh, van và thiết bị phụ trợ.

Ứng dụng

Sản phẩm phù hợp cho mạng ống chữa cháy sprinkler, tuyến cấp nước kỹ thuật, phòng bơm, nhà xưởng và các hệ thống cần bổ sung nhánh DN32 từ ống chính DN100.

Cách chọn đúng cấu hình

Kiểm tra đồng thời đường kính danh nghĩa và đường kính ngoài thực tế của ống chính. Model này dành cho cấu hình DN100x32; không thay thế trực tiếp cho DN100x25 hoặc DN150x32.

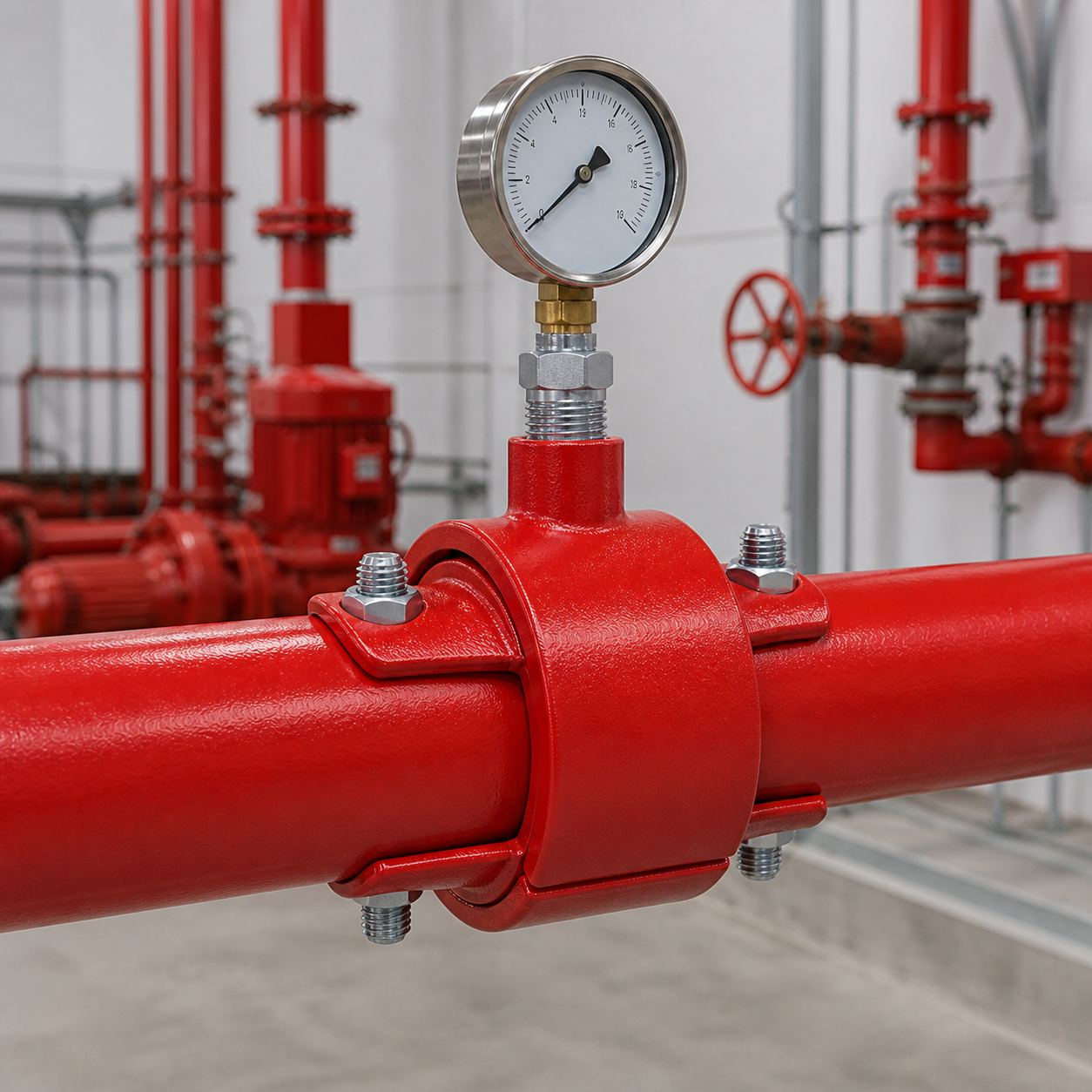

Hướng dẫn lắp đặt

Xác định vị trí nhánh, khoan lỗ đúng đường kính 46 mm và làm sạch ba via.
Đặt gioăng đúng tâm lỗ khoan, lắp hai nửa thân ôm đều quanh ống.
Siết luân phiên hai bu lông để lực ép cân bằng.
Kết nối nhánh ren bằng vật liệu làm kín phù hợp rồi thử kín trước khi vận hành.

Xem thêm các sản phẩm cùng nhóm tại Phụ Kiện Ống Rãnh Gang.

Câu hỏi thường gặp

XGQT3S DN100x32 dùng để làm gì?

Sản phẩm tạo một cửa nhánh ren DN32 trên ống chính DN100 trong hệ thống đường ống.

Có cần hàn khi lắp đai khởi thủy không?

Không. Cụm hai mảnh được bắt bu lông quanh ống; tuy nhiên phải khoan lỗ nhánh đúng kích thước và lắp gioăng chính xác.

Áp suất làm việc của sản phẩm là bao nhiêu?

Catalogue XGQT3S công bố áp suất làm việc tối đa 2,5 MPa; khi áp dụng cho hệ thống cụ thể cần tuân theo cấp áp suất thiết kế và yêu cầu phê duyệt của dự án.
