Đai Khởi Thủy Nối Ren XGQT3S DN150x25 UL/FM

Giá: Liên hệ

Xuất kho:

XGQT3S DN150x25 là đai khởi thủy gang dẻo cho ống chính DN150, tạo nhánh ren DN25 theo BSPT ISO 7-1. SKU SP-018606, bề mặt epoxy đỏ, dòng sản phẩm UL/FM. Giá và thời gian giao vui lòng liên hệ Ánh Dương.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

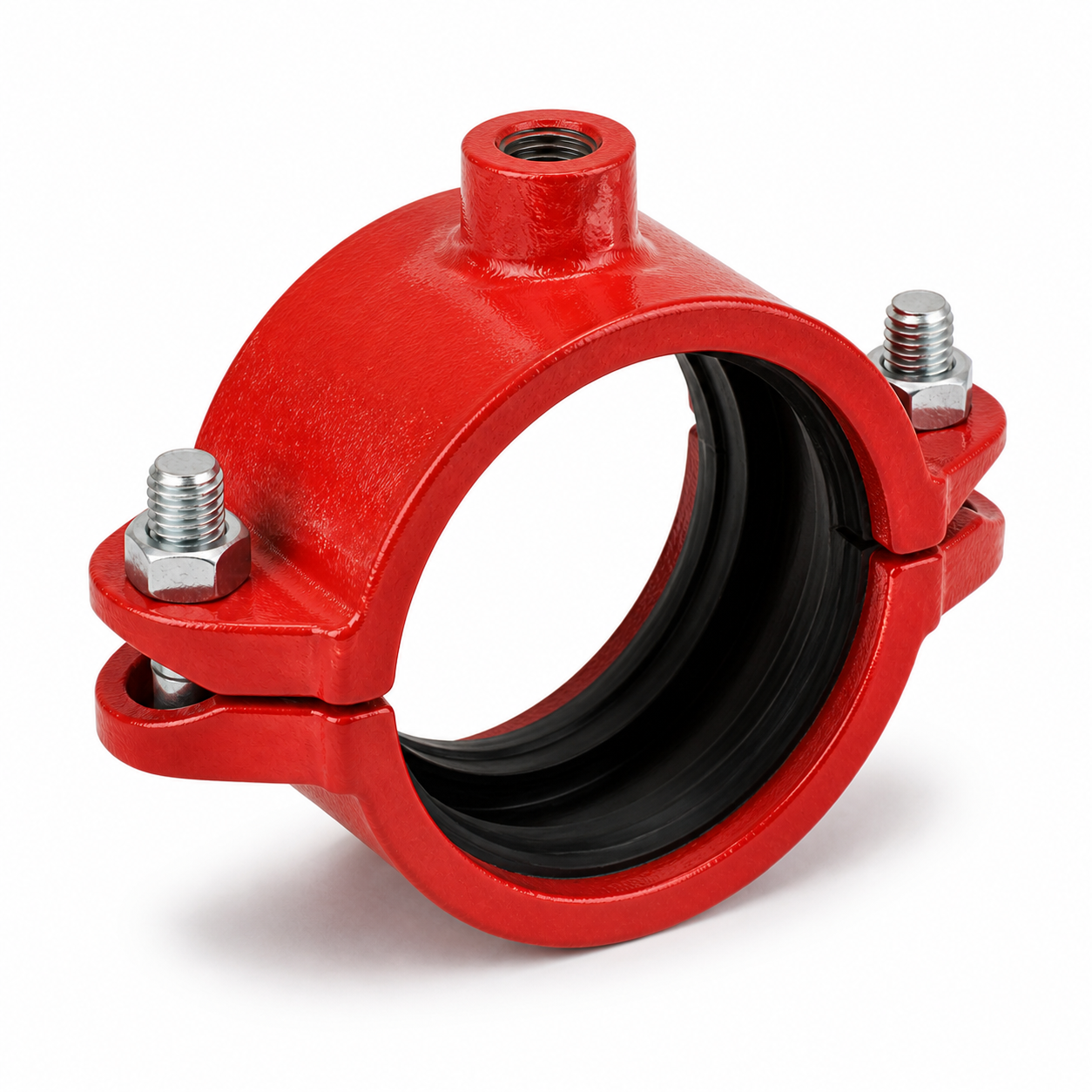

XGQT3S DN150x25 là đai khởi thủy nối ren dùng để lấy nhánh DN25 từ đường ống chính DN150. Hai nửa thân gang dẻo được siết quanh ống bằng bu lông, kết hợp gioăng làm kín tại lỗ khoan. Giải pháp này phù hợp khi cần bổ sung điểm lấy nước, đồng hồ hoặc nhánh thiết bị trên tuyến ống chữa cháy và cấp nước kỹ thuật.

Mục lục ẩn

1 Thông số XGQT3S DN150x25

2 Vì sao chọn cấu hình DN150x25?

3 Ứng dụng thực tế

4 Kiểm tra trước khi đặt hàng

5 Quy trình lắp đặt đề xuất

6 Câu hỏi thường gặp

6.1 XGQT3S DN150x25 lắp trên ống đường kính ngoài bao nhiêu?

6.2 Lỗ khoan cho nhánh DN25 là bao nhiêu?

6.3 Sản phẩm dùng ren gì?

6.4 Có thể dùng cho ống DN100 không?

Thông số XGQT3S DN150x25

Mã sản phẩm	SP-018606
Model	XGQT3S
Kích thước danh nghĩa	DN150x25 (6 inch x 1 inch)
Đường kính ngoài ống	165,1 x 33,7 mm
Kiểu cửa nhánh	Ren BSPT theo ISO 7-1
Vật liệu thân	Gang dẻo ASTM A536 Grade 65-45-12
Bề mặt	Epoxy đỏ RAL 3000/3001
Áp suất làm việc tối đa	2,5 MPa (25 bar); cấp FM cho kích thước đến DN150 là PN20
Bu lông	2 x M12x75, thép carbon nhiệt luyện cấp bền 8.8
Kích thước catalogue	Ø 189 mm; L 226 mm; K 113 mm; H 70 mm
Đường kính lỗ khoan	38 mm (+1,6/0)
Phê duyệt dòng sản phẩm	UL Listed / FM Approved

Vì sao chọn cấu hình DN150x25?

Tạo nhánh 1 inch trên ống chính 6 inch mà không phải thay một đoạn ống bằng tê giảm.
Thân gang dẻo và lớp epoxy đỏ thích hợp cho mạng ống PCCC.
Cửa nhánh ren BSPT dễ kết nối đồng hồ áp suất, van xả hoặc ống nhánh DN25.
Kết cấu cơ khí giúp rút ngắn thời gian thi công tại hiện trường.

Ứng dụng thực tế

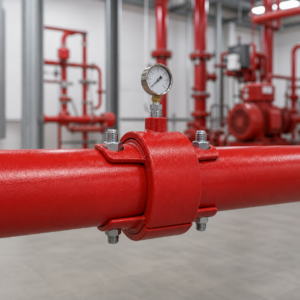

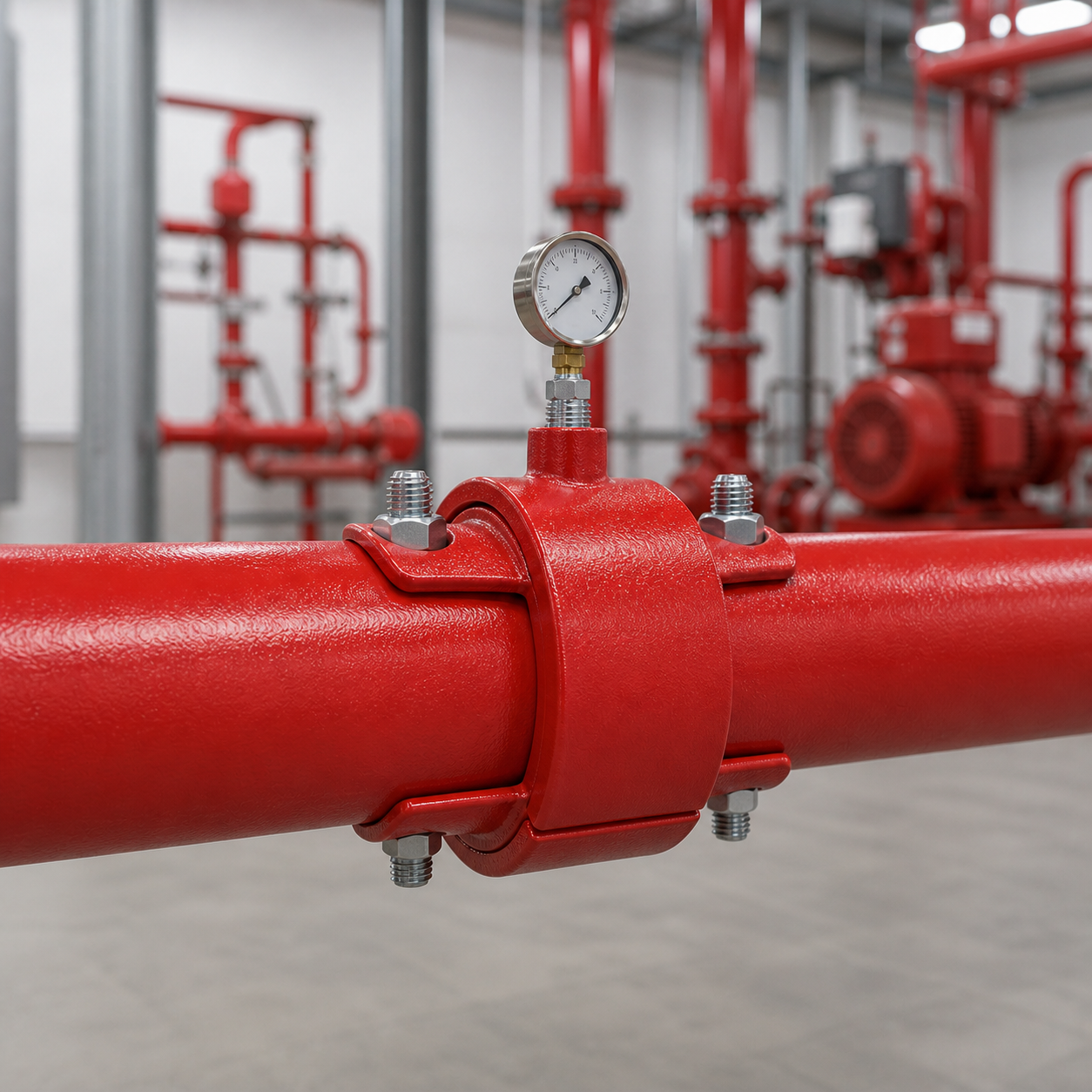

XGQT3S DN150x25 thường dùng tại phòng bơm, trục ống chữa cháy DN150, hệ thống sprinkler, đường ống cấp nước công nghiệp và các vị trí cần lấy nhánh nhỏ để gắn thiết bị đo hoặc phụ kiện ren.

Kiểm tra trước khi đặt hàng

Cần xác nhận ống chính có đường kính ngoài 165,1 mm, nhánh cần ren DN25 và vị trí lắp đủ khoảng trống cho thân có chiều dài 226 mm. Không dùng cấu hình này thay cho DN150x32 hoặc DN100x25 vì kích thước thân và cửa nhánh khác nhau.

Quy trình lắp đặt đề xuất

Đánh dấu tâm nhánh, làm sạch sơn bẩn và dị vật trên bề mặt ống.
Khoan lỗ đường kính 38 mm, làm sạch ba via và mạt khoan.
Căn gioăng theo tâm lỗ, đặt hai nửa thân và siết bu lông đều hai bên.
Lắp phụ kiện ren BSPT, thử kín và nghiệm thu áp lực theo quy trình của hệ thống.
