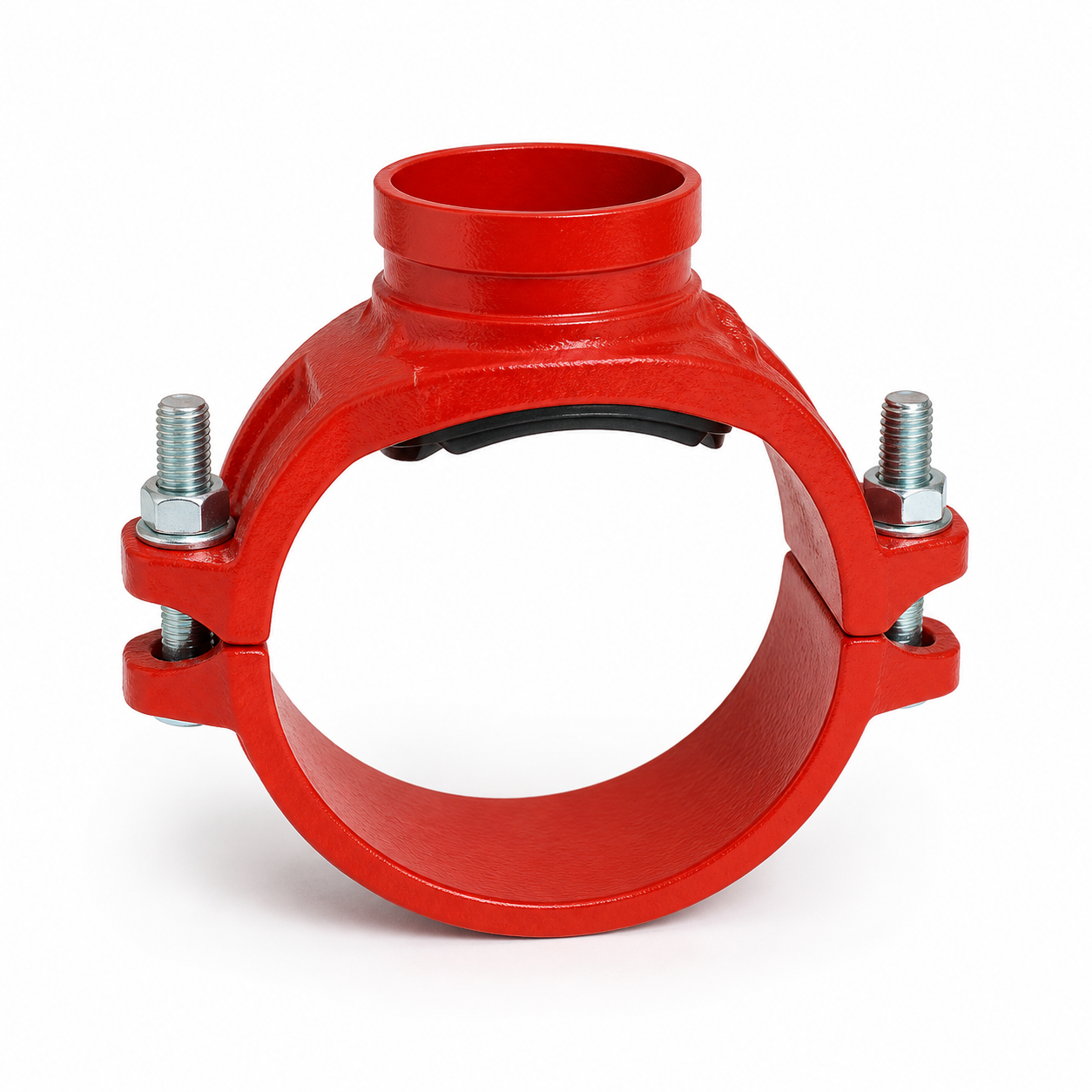

Đai Khởi Thủy Đầu Ra Rãnh XGQT3 DN100x65 UL/FM

Giá: Liên hệ

Xuất kho:

Đai khởi thủy đầu ra rãnh XGQT3 DN100x65 tạo nhánh DN65 kiểu rãnh trên đường ống chính DN100.

Đầu ra rãnh 2 1/2 inch, không phải ren BSPT.
Đường kính ngoài tham chiếu: 114,3 × 76,1 mm.
Thân gang cầu ASTM A536 Gr 65-45-12, phủ epoxy đỏ.
Kẹp bằng 2 bu lông M12×75 cấp bền 8.8.

Giá bán: Liên hệ để kiểm tra cấu hình và nhận báo giá.

Hotline: 097 4368 457

Kinh Doanh: 0968 754 246

Mục lục ẩn

1 Giới thiệu đai khởi thủy đầu ra rãnh XGQT3 DN100x65

2 Thông số kỹ thuật XGQT3 DN100x65

3 Ưu điểm của đai khởi thủy rãnh DN100x65

4 Ứng dụng thực tế

5 Hướng dẫn chọn và lắp đặt

6 Câu hỏi thường gặp

6.1 XGQT3 DN100x65 là đầu ren hay đầu rãnh?

6.2 Đường kính ngoài ống chính phù hợp là bao nhiêu?

6.3 Lỗ khoét tham chiếu có đường kính bao nhiêu?

6.4 Bu lông của sản phẩm là kích thước nào?

6.5 Cần gửi thông tin gì để nhận báo giá?

Giới thiệu đai khởi thủy đầu ra rãnh XGQT3 DN100x65

Đai khởi thủy đầu ra rãnh XGQT3 DN100x65 dùng tạo nhánh DN65 từ đường ống chính DN100. Khác với dòng XGQT3S nối ren, phiên bản XGQT3 có đầu ra dạng rãnh để kết nối bằng khớp nối rãnh tương thích.

Thân đai gồm hai nửa gang cầu, gioăng làm kín và hai bu lông kẹp quanh ống. Cấu hình này phù hợp khi cần bổ sung nhánh rãnh trên tuyến ống mà không thay cả đoạn ống bằng phụ kiện tê.

Thông số kỹ thuật XGQT3 DN100x65

Model	XGQT3
Kiểu sản phẩm	Mechanical Tee (Grooved) – đai khởi thủy đầu ra rãnh
Kích thước danh nghĩa	DN100 × DN65 (4 × 2 1/2 inch)
Đường kính ngoài ống tham chiếu	114,3 × 76,1 mm
Bu lông	2-M12×75, thép carbon xử lý nhiệt, cấp bền 8.8 theo ISO 898-1
Kích thước catalogue	Ø138; L 176; K 93; H 112 mm
Đường kính lỗ khoét tham chiếu	Ø81 mm
Vật liệu thân	Gang cầu ASTM A536 Grade 65-45-12
Lớp phủ	Epoxy đỏ RAL 3000/3001
Kiểu đầu ra	Đầu rãnh DN65, dùng với khớp nối rãnh phù hợp
Áp suất làm việc tối đa	2,5 MPa theo catalogue; FM công bố PN20 cho kích thước đến DN150
Chứng nhận của dòng sản phẩm	UL Listed / FM Approved (EX 26523)
SKU	SP-018611

Ưu điểm của đai khởi thủy rãnh DN100x65

Đầu ra rãnh DN65: lắp nhanh với khớp nối rãnh, phù hợp mạng ống PCCC và công nghiệp.
Không cần cắt rời tuyến chính: chỉ khoét lỗ tại vị trí lấy nhánh theo đúng kích thước.
Thân gang cầu: có độ bền cơ học cao và bề mặt phủ epoxy.
Hai bu lông M12×75: kẹp cân hai bên thân đai quanh ống DN100.
Gioăng làm kín: tiếp xúc quanh vùng lỗ khoét khi đai được lắp đúng tâm và siết đều.

Ứng dụng thực tế

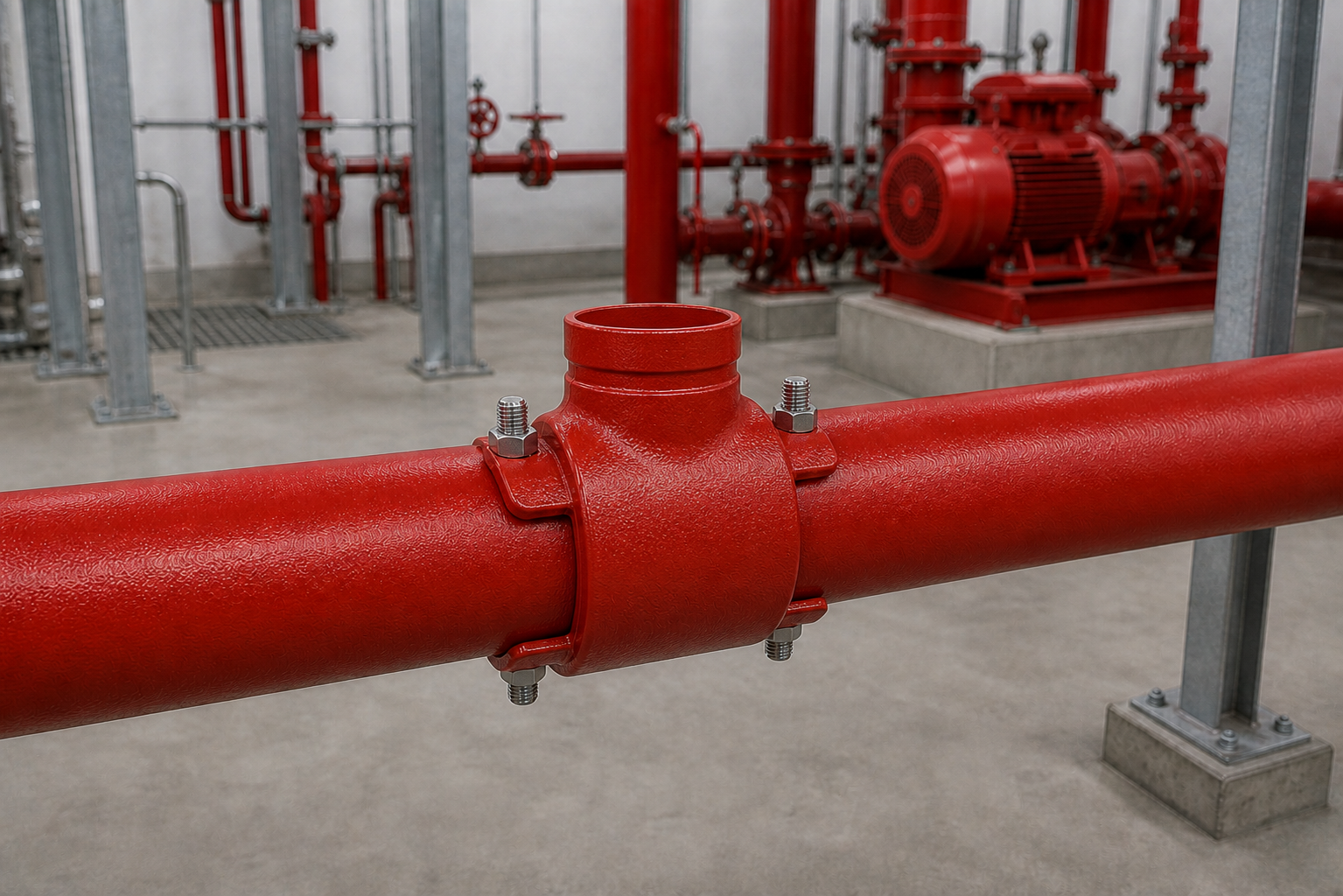

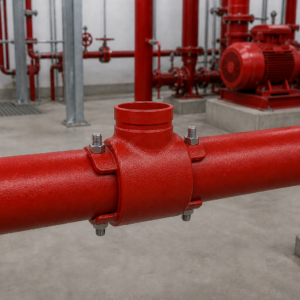

XGQT3 DN100x65 phù hợp tạo nhánh rãnh DN65 trong hệ thống PCCC, cấp nước, phòng bơm, nhà máy và mạng đường ống cơ điện. Trước khi đặt hàng cần xác nhận đường kính ngoài ống chính 114,3 mm và chuẩn rãnh của phụ kiện ghép nối.
