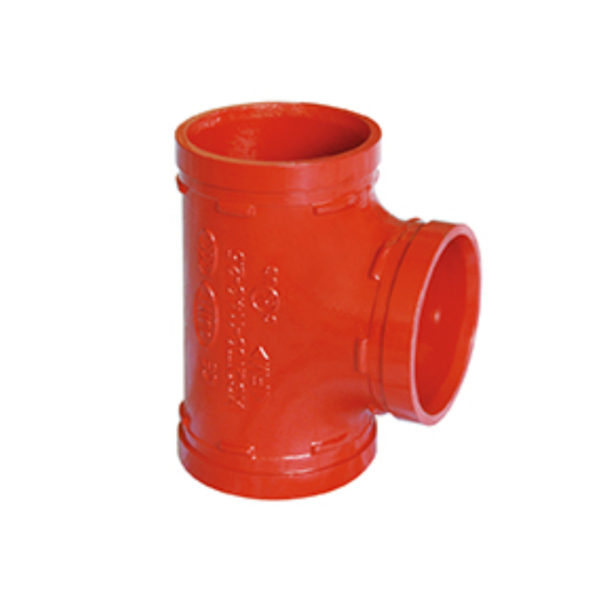

Tê Đều Nối Rãnh XGQT03 DN80
Tê Đều Nối Rãnh XGQT03 DN80 dùng cho hệ thống ống rãnh PCCC và đường ống kỹ thuật. Model XGQT03, cỡ DN80, OD 88,9 mm, chiều dài L 77 mm. Giá bán: Liên hệ.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Tê Đều Nối Rãnh XGQT03 DN80 tạo nhánh vuông góc có cùng đường kính với tuyến ống chính. Ba đầu nối rãnh giúp rút ngắn thời gian thi công, thuận tiện căn chỉnh và bảo trì trong hệ thống PCCC, cấp nước và đường ống kỹ thuật.
Xem thêm các cỡ và model tại danh mục phụ kiện ống rãnh gang.
Thông số kỹ thuật Tê Đều Nối Rãnh XGQT03 DN80
| Model | XGQT03 |
|---|---|
| Kích thước danh nghĩa | DN80 |
| Đường kính ngoài tham chiếu | 88,9 mm |
| Chiều dài L tham chiếu | 77 mm |
| Vật liệu tham chiếu | Gang dẻo ASTM A536 65-45-12 |
| Lớp phủ | Sơn epoxy đỏ |
| Áp suất làm việc tối đa tham chiếu | 2,5 MPa; cấp PN phụ thuộc kích thước và thiết kế hệ thống |
Các giá trị trên được đối chiếu theo catalogue kỹ thuật của model XGQT03; khi đặt hàng cần xác nhận lại điều kiện làm việc và cấu hình của lô cung cấp.
Ưu điểm
- Liên kết rãnh giúp rút ngắn thời gian thi công và thuận tiện tháo lắp.
- Thân gang dẻo và lớp sơn epoxy phù hợp môi trường đường ống kỹ thuật.
- Kích thước được chuẩn hóa theo model, thuận tiện kiểm tra với bản vẽ và catalogue.
- Giảm khối lượng công việc hàn tại công trường khi thiết kế sử dụng hệ ống rãnh.
Ứng dụng
Sản phẩm phù hợp để chia một tuyến ống thành hai hướng có cùng kích thước tại trục đứng, trục ngang hoặc cụm phân phối. Việc lựa chọn phải theo hồ sơ thiết kế, môi chất, áp suất và tiêu chuẩn của công trình.
Hướng dẫn chọn đúng kích thước
Xác nhận đường kính danh nghĩa DN80, OD ống 88,9 mm, khoảng không lắp đặt và hướng nhánh. Ba đầu phải sử dụng khớp nối, gioăng và rãnh ống tương thích.
Hướng dẫn lắp đặt và sử dụng
- Cô lập, xả áp và làm sạch khu vực lắp đặt.
- Kiểm tra OD, rãnh ống, gioăng và bề mặt phụ kiện trước khi lắp.
- Căn chỉnh phụ kiện không chịu lực lệch; siết bulông luân phiên và đồng đều.
- Thử kín, thử áp theo quy trình của công trình trước khi đưa vào vận hành.
- Kiểm tra định kỳ tại vị trí nối và xử lý ngay khi có dấu hiệu rò rỉ hoặc ăn mòn.
Câu hỏi thường gặp
Tê XGQT03 có ba đầu bằng nhau không?
Có. Đây là tê đều, ba đầu nối có cùng kích thước danh nghĩa.
Tê đều khác tê giảm như thế nào?
Tê đều giữ nguyên cỡ ở cả ba đầu; tê giảm có nhánh hoặc đầu ra nhỏ hơn tuyến chính.
Có thể xoay hướng nhánh khi lắp không?
Có thể căn chỉnh hướng trước khi siết khớp nối, miễn bảo đảm đồng tâm và không tạo ứng suất cưỡng bức.
Cần lưu ý gì với gioăng?
Chọn gioăng đúng kích thước và tương thích môi chất, kiểm tra sạch rãnh trước khi lắp.
Cách xác nhận đúng model?
Đối chiếu model XGQT03, DN, OD ống và chiều dài tâm đến đầu L trong catalogue.
Liên hệ Ánh Dương Vina để đối chiếu model, kích thước ống và điều kiện vận hành trước khi đặt hàng.
