Cảm Biến Quang Chữ U Zhongtai ZT-0E672WR NPN 24V

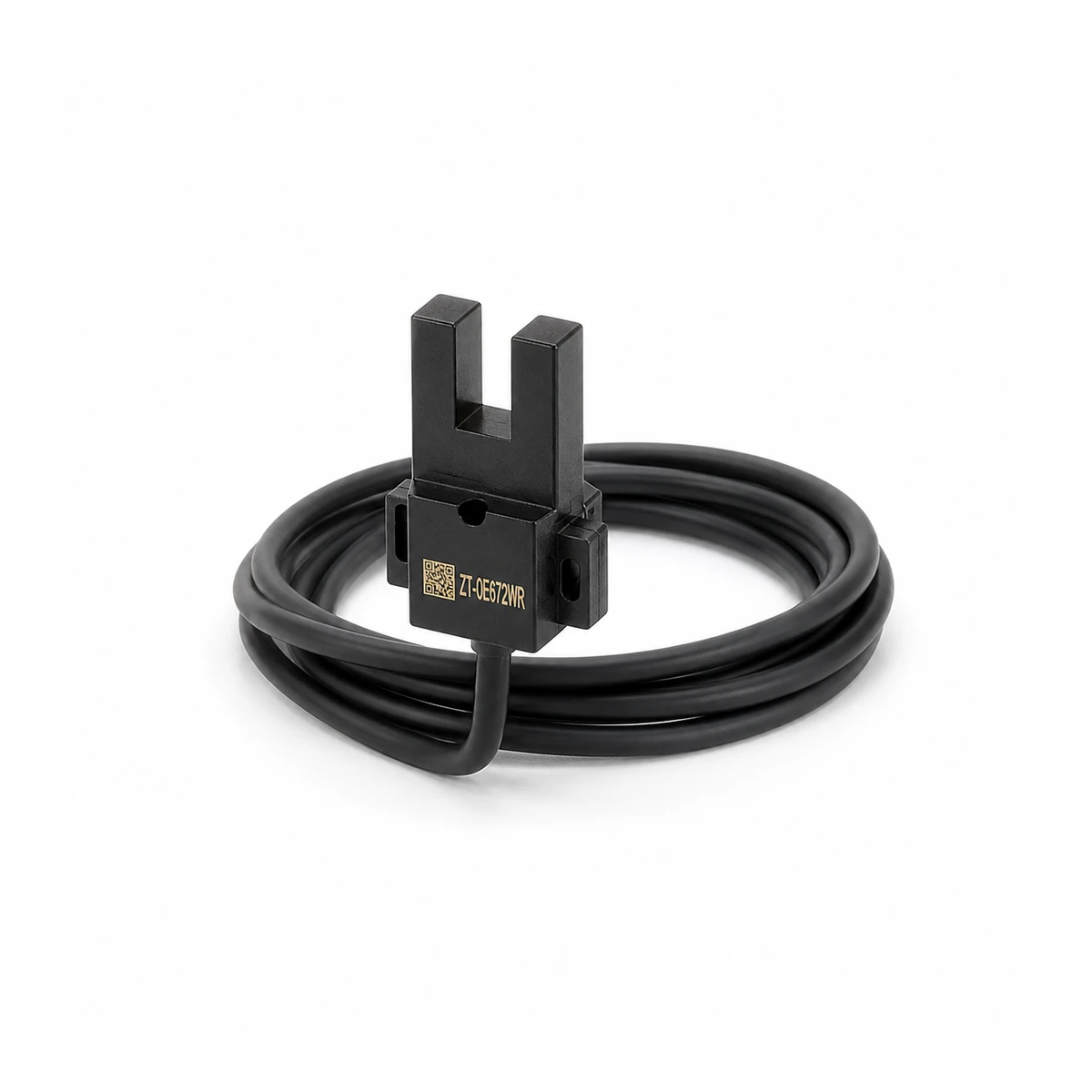

Giới thiệu cảm biến quang chữ U Zhongtai ZT-0E672WR

Cảm biến quang chữ U Zhongtai ZT-0E672WR là cảm biến khe dùng cặp phát – thu bố trí đối diện trong hai nhánh của thân chữ U. Khi cờ chặn hoặc chi tiết đi qua khe, tia quang bị ngắt và cảm biến tạo tín hiệu NPN cho PLC hoặc mạch điều khiển. Cấu trúc khe giúp cố định khoảng cách phát hiện bằng hình học của thân cảm biến, phù hợp các cơ cấu cần lặp lại vị trí ổn định. Model ZT-0E672WR sử dụng dây liền, nguồn 24VDC và khe cảm biến 5 mm.

Thông số và quy cách

Ưu điểm nổi bật

• Khe phát – thu tích hợp sẵn giúp giảm thao tác căn chỉnh giữa hai đầu quang rời.
• Ngõ ra NPN thuận tiện ghép với nhiều ngõ vào PLC và bộ đếm công nghiệp tương thích.
• Thân nhỏ gọn phù hợp lắp ở cơ cấu trượt, đĩa chia, băng tải nhỏ và cụm gá chật.
• Dây liền cho phép đi dây trực tiếp về cầu đấu, hạn chế đầu nối phụ ngay tại vị trí chuyển động.

Ứng dụng phù hợp

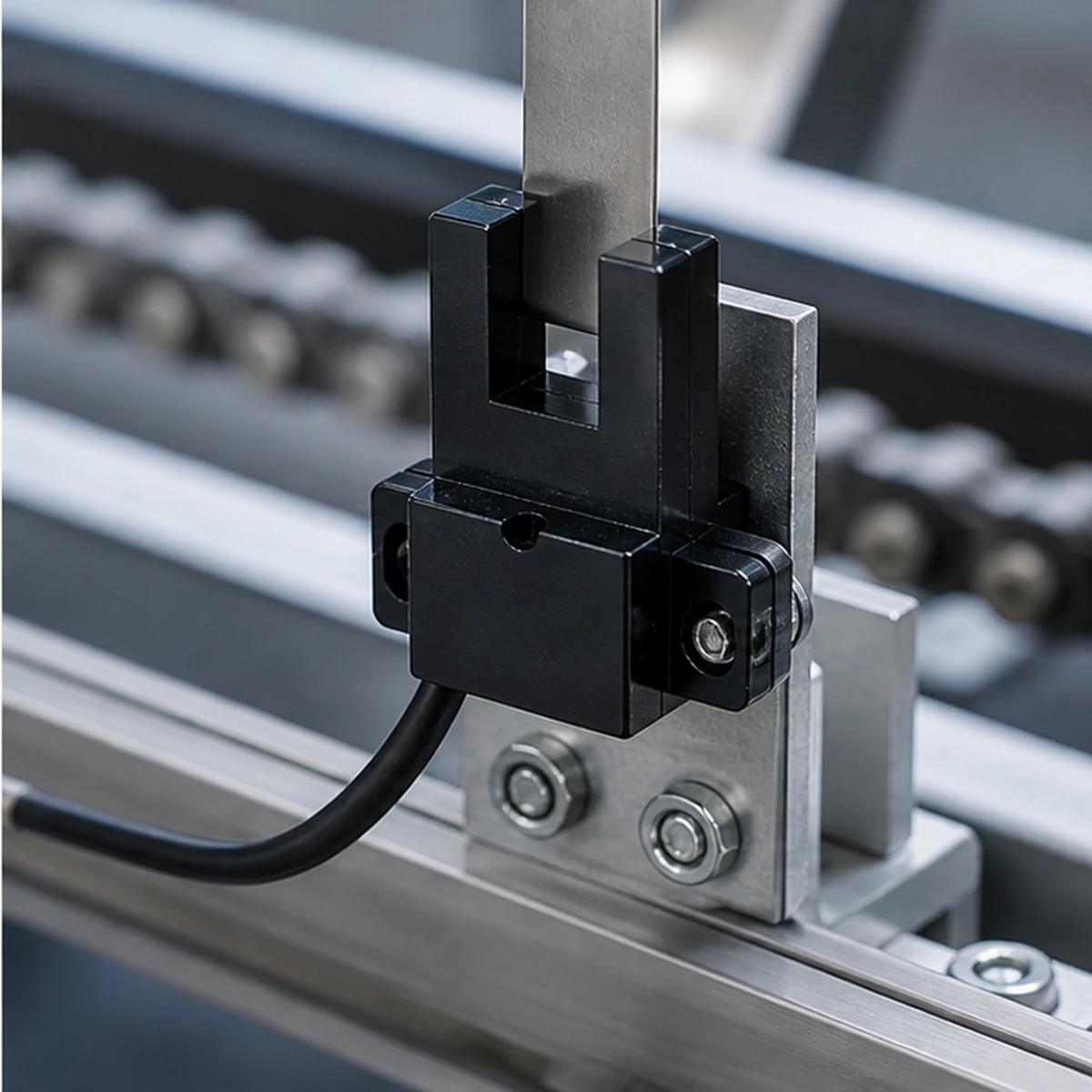

Dùng phát hiện cờ hành trình, mép tấm, rãnh đĩa mã hóa đơn giản, số lượng chi tiết hoặc điểm home của cơ cấu. Cảm biến phù hợp máy lắp ráp, băng tải, máy đóng gói và bàn gá tự động khi vật cần phát hiện có thể đi xuyên qua khe 5 mm. Chi tiết phải che tia đủ ổn định và không va chạm vào hai nhánh cảm biến.

Hướng dẫn chọn và sử dụng

Kiểm tra PLC sử dụng ngõ vào tương thích NPN và nguồn 24VDC. Chọn vị trí để cờ chặn đi giữa khe, không cọ vào thân và vẫn có dung sai cơ khí khi rung. Cố định cảm biến trên giá cứng, uốn cáp với bán kính phù hợp và chừa chống kéo tại điểm ra dây. Sau khi đấu nối, chạy cơ cấu bằng tốc độ thấp để kiểm tra trạng thái ON/OFF ở toàn bộ hành trình. Không dùng màu dây theo suy đoán; phải đối chiếu sơ đồ đi kèm đúng lô cảm biến.

Sản phẩm liên quan

Có thể đưa tín hiệu cảm biến về bộ điều khiển và truyền lên mạng giám sát thông qua mạch chuyển UART TTL sang RS485 V3 khi kiến trúc điều khiển phù hợp.

Câu hỏi thường gặp

ZT-0E672WR là cảm biến NPN hay PNP?

Model trong sản phẩm này có ngõ ra NPN. Ngõ vào bộ điều khiển phải được đấu theo sơ đồ NPN tương ứng.

Khe phát hiện của cảm biến rộng bao nhiêu?

Dòng ZT-0E672WR được xác định với khe phát hiện 5 mm; cờ chặn phải đi qua khe mà không chạm thân.

Cảm biến chữ U dùng để phát hiện vật ở xa được không?

Không. Đây là cảm biến khe, vật cần phát hiện phải đi vào vùng giữa hai nhánh chữ U để làm thay đổi tia quang.
