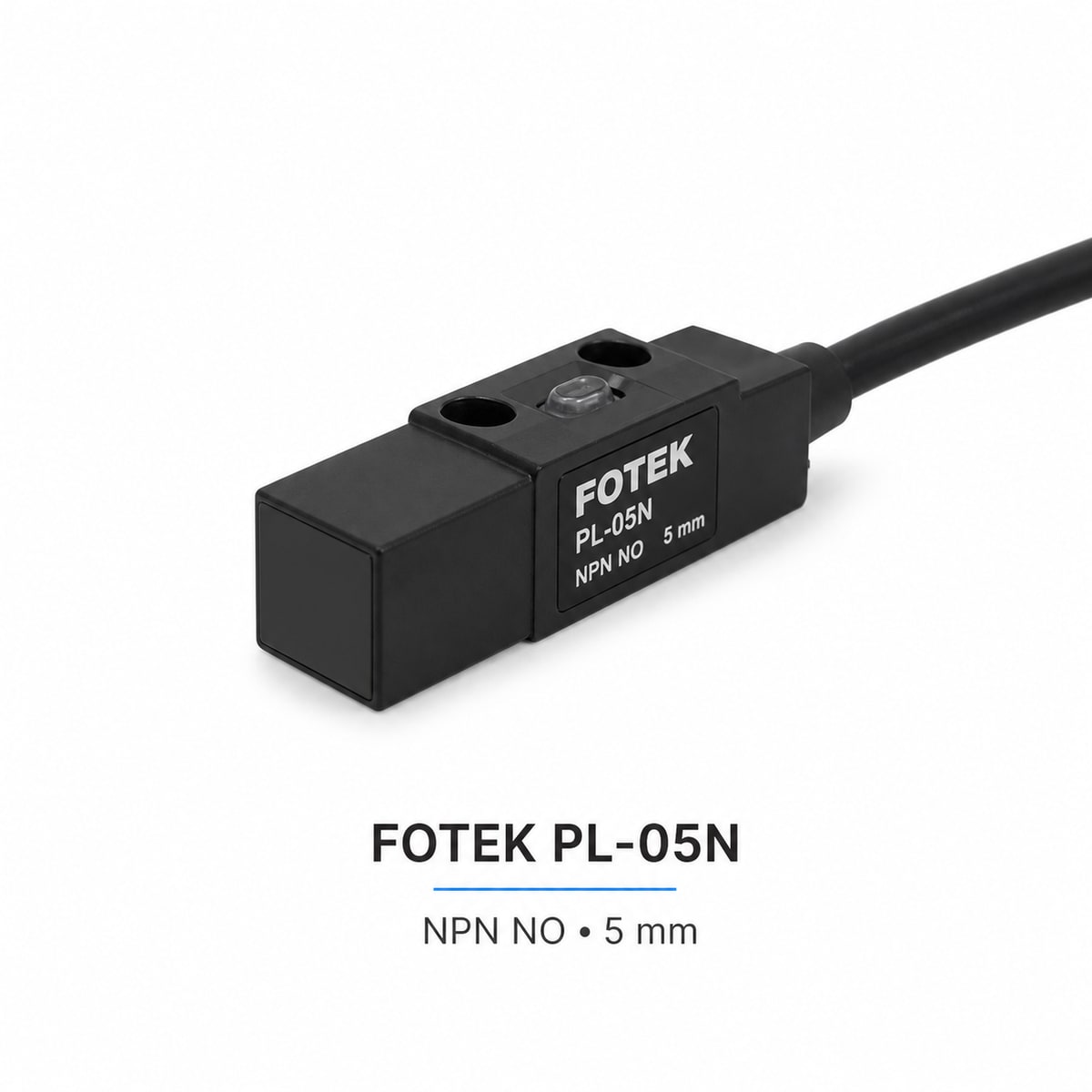

Cảm Biến Tiệm Cận Vuông FOTEK PL-05N NPN NO 5mm

Cảm biến tiệm cận vuông FOTEK PL-05N là cảm biến điện cảm dạng hộp, chuyên phát hiện vật thể kim loại mà không cần tiếp xúc. Model PL-05N có ngõ ra NPN thường mở (NO), khoảng cách phát hiện danh định 5 mm và phù hợp cho nhiều cơ cấu máy tự động.

FOTEK PL-05N là cảm biến gì?

PL-05N thuộc nhóm cảm biến tiệm cận điện cảm dạng vuông dài của FOTEK. Khi kim loại đi vào vùng cảm ứng, cảm biến chuyển trạng thái ngõ ra để PLC, relay trung gian hoặc bộ điều khiển nhận biết vị trí. Vì không có tiếp điểm cơ khí, cảm biến thích hợp cho các chu kỳ đóng cắt lặp lại trong môi trường công nghiệp.

Thông số FOTEK PL-05N

Điện áp cấp, số dây, màu dây, tần số đáp ứng và kích thước chi tiết cần được đối chiếu với tem hoặc tài liệu đi kèm đúng lô hàng trước khi đấu nối.

Ưu điểm nổi bật

• Phát hiện không tiếp xúc: hạn chế mài mòn cơ học và không tác động lực lên chi tiết.
• Khoảng cách 5 mm: thuận tiện cho các vị trí gá cần chừa khe hở giữa cảm biến và mục tiêu.
• Ngõ ra NPN NO: phù hợp nhiều hệ thống điều khiển sử dụng kiểu ngõ vào sink.
• Thân vuông: dễ cố định trên bát gá hoặc khung nhôm định hình.
• IP67: hỗ trợ làm việc trong môi trường công nghiệp có bụi và tia nước khi lắp đặt đúng cách.

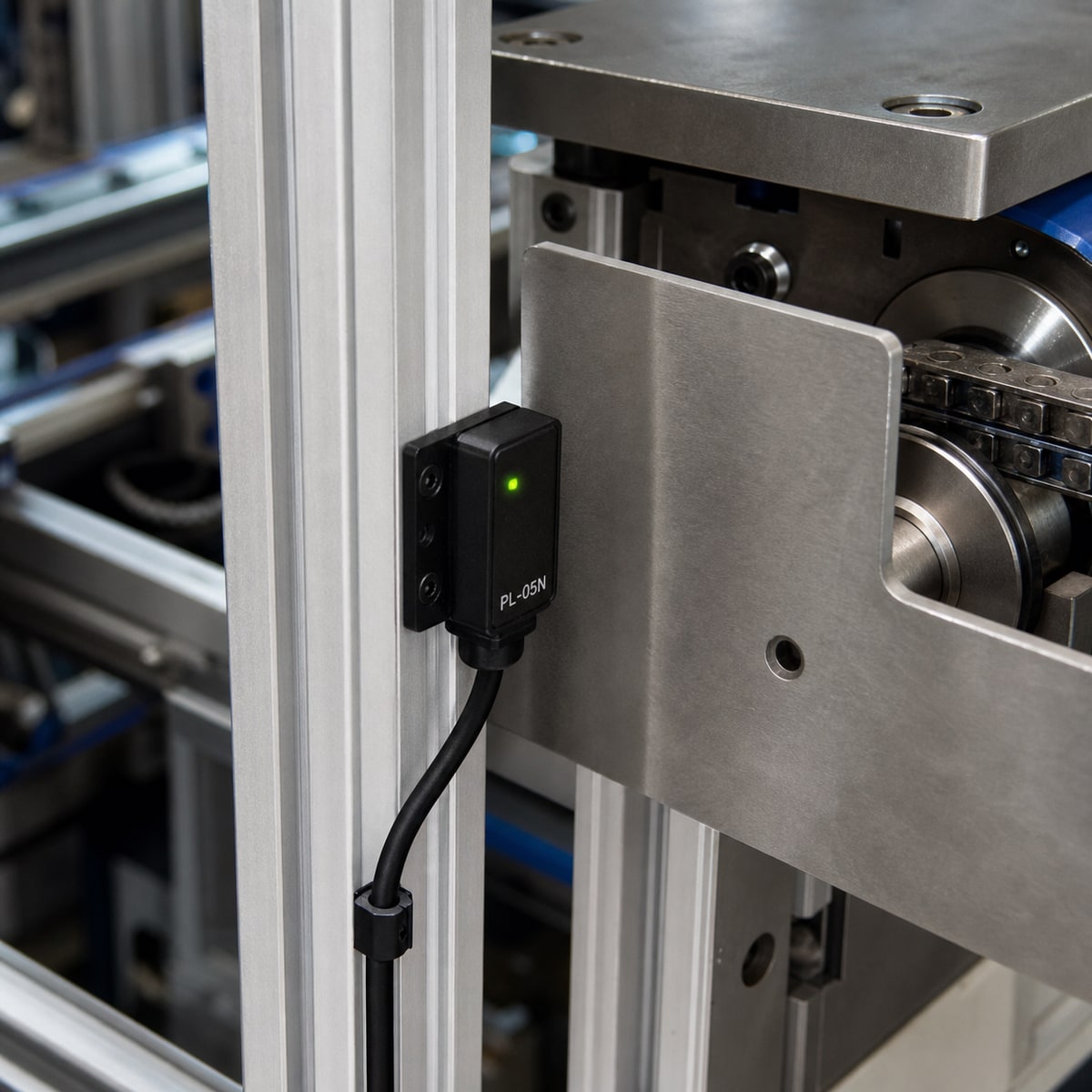

Ứng dụng của cảm biến PL-05N

Sản phẩm thường được dùng để xác định điểm dừng của bàn trượt, phát hiện chi tiết kim loại trên băng tải, đếm sản phẩm, kiểm tra vị trí cơ cấu kẹp, xác nhận đóng mở cửa máy, nhận biết cam kim loại và làm tín hiệu giới hạn hành trình.

Trong máy đóng gói hoặc máy lắp ráp, PL-05N có thể gửi tín hiệu về PLC khi một tấm thép hoặc cữ kim loại đi qua. Trong cơ cấu tuyến tính, cảm biến có thể làm điểm gốc hoặc điểm giới hạn, với điều kiện bố trí khoảng cách và vùng phát hiện hợp lý.

Cách chọn và thay thế đúng model

1. Xác nhận mã đầy đủ là PL-05N, tránh nhầm phiên bản có kiểu ngõ ra khác.
2. Kiểm tra hệ thống cần ngõ ra NPN hay PNP, thường mở hay thường đóng.
3. Đo khoảng cách thực tế từ mặt cảm biến tới mục tiêu kim loại.
4. Kiểm tra điện áp nguồn DC, sơ đồ dây và mức logic của đầu vào PLC.
5. Đối chiếu kích thước thân, vị trí lỗ bắt vít và hướng đi dây.
6. Xem xét ảnh hưởng của kim loại xung quanh, rung động, dầu và nhiệt độ tại vị trí lắp.

Hướng dẫn lắp đặt

Cố định cảm biến chắc chắn nhưng không siết quá lực lên thân nhựa. Hướng mặt cảm ứng về phía mục tiêu kim loại và duy trì khoảng cách nhỏ hơn khoảng cách phát hiện danh định để có dự phòng vận hành. Không đặt nhiều cảm biến quá gần nhau nếu chưa kiểm tra nhiễu tương hỗ.

Đi dây tách khỏi cáp động lực, biến tần và động cơ công suất lớn. Nên dùng đầu vào PLC hoặc relay trung gian phù hợp với ngõ ra transistor. Trước khi cấp điện, đối chiếu màu dây theo tài liệu của đúng sản phẩm; không suy đoán sơ đồ dây chỉ dựa vào màu cáp.

Câu hỏi thường gặp

PL-05N phát hiện được nhựa hoặc gỗ không?

Không theo nguyên lý sử dụng thông thường. Đây là cảm biến điện cảm, được thiết kế để phát hiện kim loại.

NPN NO nghĩa là gì?

NPN là kiểu transistor ngõ ra; NO nghĩa là thường mở, ngõ ra chuyển trạng thái khi phát hiện mục tiêu.

Khoảng cách 5 mm có cố định với mọi kim loại không?

Không. Khoảng cách thực tế có thể thay đổi theo vật liệu, kích thước mục tiêu, cách lắp và môi trường. Cần chạy thử trên chi tiết thật.

PL-05N có dùng trực tiếp để đóng tải lớn không?

Không nên. Ngõ ra cảm biến dùng làm tín hiệu điều khiển; tải lớn cần relay hoặc mạch giao tiếp phù hợp.

Làm sao nhận báo giá chính xác?

Vui lòng gửi ảnh tem, số lượng, điện áp nguồn và thông tin đầu vào PLC. Ánh Dương Vina sẽ kiểm tra đúng mã và tư vấn khả năng thay thế.
