Cảm Biến Tiệm Cận DIANQI LJ18A3-8-Z/BX NPN NO 8mm
DIANQI LJ18A3-8-Z/BX là cảm biến tiệm cận cảm ứng thân ren M18, ngõ ra NPN thường mở, nguồn 6–36VDC và khoảng cách phát hiện danh định 8mm. PO ghi dòng tải 300mA nhưng cần kiểm tra nhãn lô thực tế trước khi thiết kế tải. Giá: Liên hệ.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246

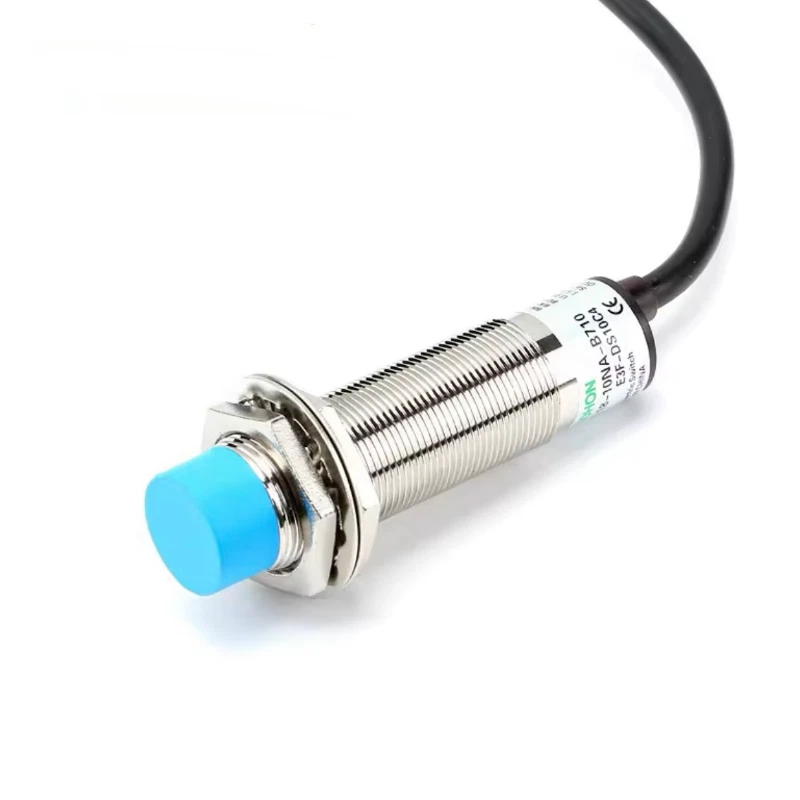

Cảm biến tiệm cận DIANQI LJ18A3-8-Z/BX là cảm biến cảm ứng thân trụ ren M18 dùng phát hiện kim loại không tiếp xúc. Hậu tố “BX” của dòng LJ18A3 xác định cấu hình 3 dây NPN thường mở (NO). Thân ren toàn phần và hai đai ốc cho phép điều chỉnh khe hở khi lắp trên giá đỡ máy.
Đối chiếu tên hãng: PO ghi “DIANQA”, trong khi nhãn hàng trên các catalog/nguồn bán cùng dòng được ghi DIANQI. Bài chuẩn hóa theo tên DIANQI nhưng vẫn yêu cầu kiểm tra logo và nhãn trên lô thực tế khi nhập hàng.
Thông số LJ18A3-8-Z/BX
| SKU quản lý | SP-002542 |
|---|---|
| Thương hiệu tham chiếu | DIANQI (PO ghi DIANQA) |
| Mã sản phẩm | LJ18A3-8-Z/BX |
| Nguyên lý | Cảm ứng điện từ, phát hiện kim loại |
| Kiểu ngõ ra | NPN NO – thường mở, 3 dây |
| Nguồn cấp | 6–36 VDC theo PO |
| Khoảng cách phát hiện | 8 mm ±10% danh định |
| Khoảng cách cài đặt tham chiếu | 0–7 mm |
| Vật chuẩn | Sắt 30 × 30 × 1 mm |
| Độ trễ | <10% khoảng cách phát hiện |
| Tần số đáp ứng tham chiếu | 0,5 kHz |
| Đường kính thân / ren | M18 |
| Màu dây thông dụng | Nâu: +V; xanh dương: 0V; đen: ngõ ra |
| Dòng tải | PO ghi 300mA; cần kiểm tra nhãn/datasheet của lô thực tế trước khi dùng gần giới hạn |
| Chiều dài cáp / IP | PO chưa xác nhận |
Lưu ý về dòng tải 300mA
Một số tài liệu thương mại cho LJ18A3-8-Z/BX ghi 300mA, trong khi datasheet của các nhà sản xuất/biến thể khác có thể ghi 100–200mA. Vì mã này được nhiều hãng sản xuất, không nên thiết kế tải trực tiếp dựa duy nhất vào con số 300mA. Giải pháp an toàn là đưa ngõ ra vào đầu vào PLC hoặc relay trung gian thích hợp và kiểm tra đúng thông số trên cảm biến thực tế.
Ứng dụng
- Phát hiện bánh răng, cam, lá thép hoặc chi tiết kim loại trên máy.
- Xác nhận vị trí trục hoặc cơ cấu chấp hành không tiếp xúc.
- Đếm sản phẩm kim loại trên băng tải.
- Làm tín hiệu home/limit cho máy CNC hoặc cơ cấu tự động phù hợp.

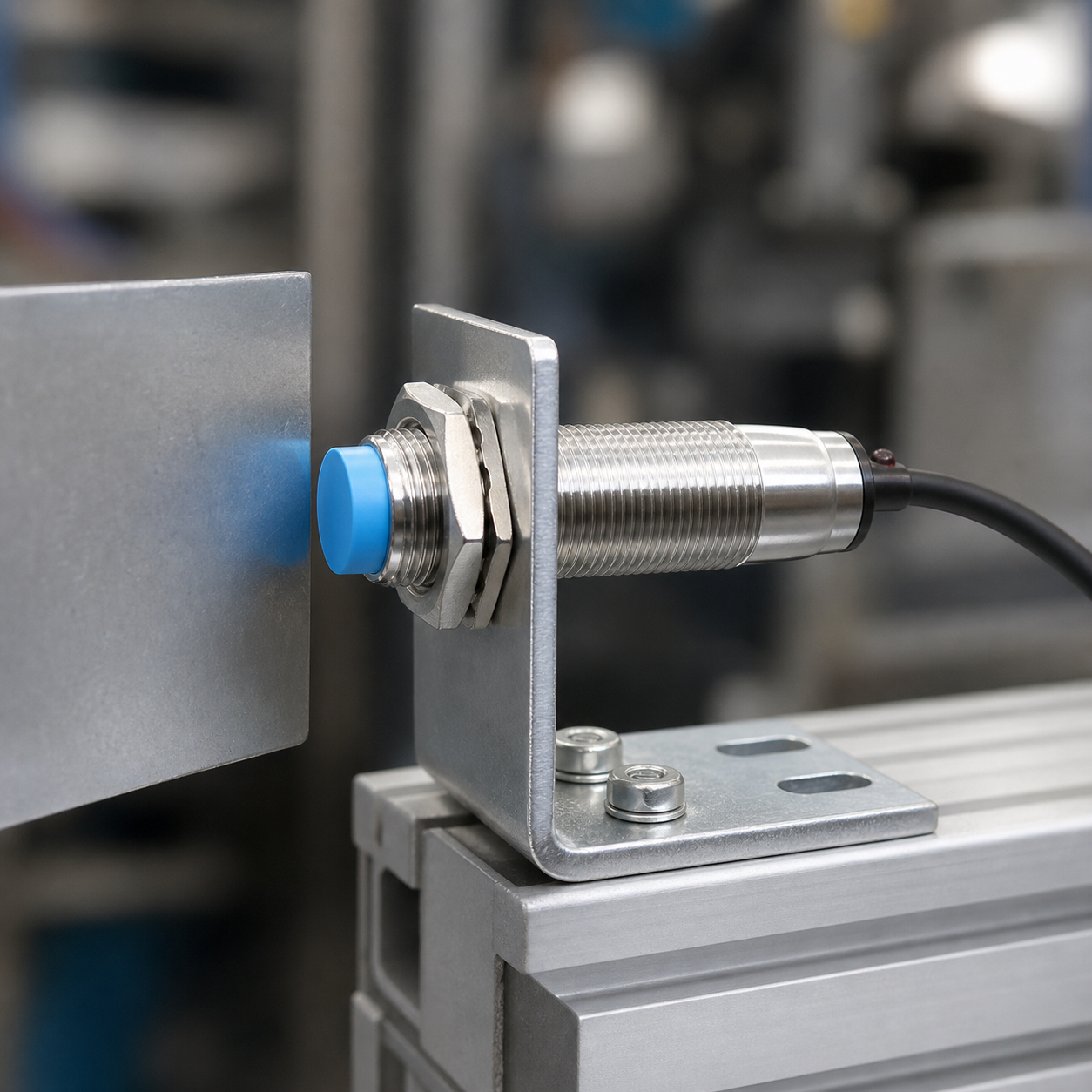

Hướng dẫn lắp và đấu dây
- Lắp thân M18 qua giá đỡ, dùng hai đai ốc khóa hai phía để giữ vị trí.
- Căn mặt xanh song song với mục tiêu kim loại; cài khe hở trong vùng 0–7mm và có dự phòng rung.
- Đấu nâu vào +6–36VDC, xanh dương vào 0V và đen vào đầu vào NPN/tải tương thích sau khi xác nhận nhãn.
- Không để mặt cảm biến va chạm trực tiếp với chi tiết chuyển động.
- Tách dây cảm biến khỏi cáp động lực/biến tần và kiểm tra trạng thái NO trong chương trình PLC.
- Không dùng vỏ ren làm điểm nối đất thay cho dây 0V.
Xem thêm cảm biến tiệm cận và sản phẩm ROKO SN04-N2 NPN NC để phân biệt NO/NC, hoặc liên hệ Ánh Dương để đối chiếu đúng ngõ ra.
Câu hỏi thường gặp
LJ18A3-8-Z/BX là NPN thường mở hay thường đóng?
Mã /BX là 3 dây NPN thường mở (NO). Khi chưa phát hiện kim loại, ngõ ra ở trạng thái không dẫn theo cấu hình chuẩn.
Khoảng cách phát hiện 8mm có dùng cố định ở 8mm được không?
Không nên. 8mm là danh định với vật chuẩn; vùng cài đặt tham chiếu 0–7mm giúp có biên ổn định hơn.
Cảm biến có phát hiện nhựa, gỗ hoặc giấy không?
Không theo nguyên lý cảm ứng tiêu chuẩn. Sản phẩm dùng phát hiện kim loại, khoảng cách thay đổi theo vật liệu và kích thước mục tiêu.
Có thể tải trực tiếp 300mA không?
Chỉ sau khi nhãn/datasheet của lô thực tế xác nhận. Nên ưu tiên đầu vào PLC hoặc relay trung gian và không thiết kế sát giới hạn.
Giá DIANQI LJ18A3-8-Z/BX là bao nhiêu?
Giá ở trạng thái Liên hệ để xác nhận đúng hãng, ngõ ra NPN NO, nguồn 6–36VDC và thông số lô hàng.
