Cảm Biến Tiệm Cận Ren M8×1.0 Công Nghiệp

Giới thiệu cảm biến tiệm cận ren M8×1.0

Cảm biến tiệm cận M8×1.0 là dòng cảm biến thân trụ nhỏ gọn, dùng hai đai ốc để cố định trên gá máy. Kích thước ren M8 phù hợp các vị trí chật, cụm kẹp, cơ cấu trượt và thiết bị tự động cần phát hiện vật thể không tiếp xúc.

Sản phẩm được cung cấp theo cấu hình phù hợp với máy. Khi thay thế cảm biến cũ, nên đọc toàn bộ model trên thân hoặc gửi ảnh nhãn, sơ đồ dây và khoảng cách lắp để đối chiếu.

Thông số nhận dạng cơ bản

Các cấu hình M8 thường gặp

Cảm biến cảm ứng từ M8

Dùng để phát hiện sắt, thép và các vật thể kim loại. Đây là lựa chọn phổ biến cho máy cơ khí, băng tải, cơ cấu kẹp và vị trí piston hoặc chốt kim loại.

Loại shielded và non-shielded

Loại shielded có mặt cảm biến lắp ngang với kim loại xung quanh nhưng khoảng cách phát hiện thường ngắn hơn. Loại non-shielded cần chừa vùng kim loại quanh đầu sensing và có thể đạt khoảng cách lớn hơn ở cùng kích thước.

Ngõ ra NPN và PNP

PLC kiểu sink/source phải phù hợp với ngõ ra cảm biến. NPN và PNP không nên hoán đổi nếu chưa kiểm tra sơ đồ input của PLC.

Tiếp điểm logic NO và NC

NO bật ngõ ra khi phát hiện mục tiêu; NC hoạt động theo logic ngược lại. Cách chọn phụ thuộc chương trình máy và yêu cầu an toàn tín hiệu.

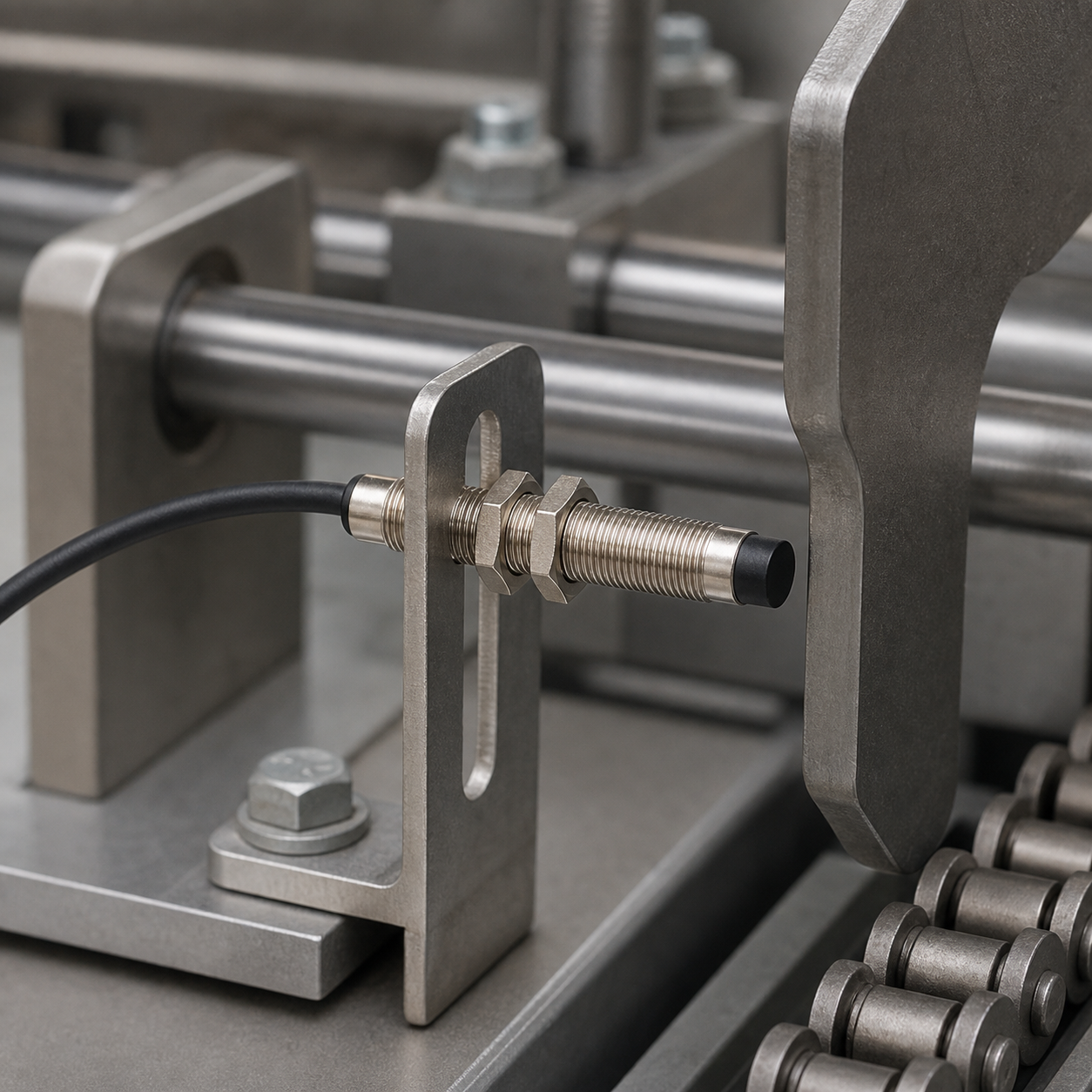

Ứng dụng cảm biến tiệm cận M8

• Phát hiện chi tiết kim loại trên băng tải.
• Giới hạn hành trình cơ cấu trượt và bàn gá.
• Xác nhận vị trí chốt, kẹp, cam hoặc bánh răng.
• Đếm sản phẩm kích thước nhỏ ở tốc độ phù hợp.
• Phản hồi trạng thái cho PLC, relay hoặc bộ đếm.

8 thông tin cần gửi khi chọn cảm biến M8

1. Toàn bộ model hoặc ảnh rõ nhãn trên cảm biến cũ.
2. Vật liệu cần phát hiện: thép, nhôm, inox, nhựa hay vật liệu khác.
3. Khoảng cách từ mặt sensing đến mục tiêu.
4. Điện áp cấp của hệ thống.
5. Ngõ ra NPN hay PNP.
6. Logic NO hay NC.
7. Số dây, màu dây hoặc sơ đồ đấu nối.
8. Chiều dài cáp hoặc loại đầu nối ở cuối dây.

Hướng dẫn lắp đặt

1. Chọn gá có lỗ ren hoặc lỗ trơn phù hợp thân M8, tránh làm hỏng ren.
2. Đặt mặt cảm biến hướng vuông góc với bề mặt mục tiêu để tín hiệu ổn định.
3. Điều chỉnh khoảng cách trong vùng làm việc của model và chừa dự phòng rung.
4. Siết hai đai ốc vừa đủ, không dùng lực quá lớn lên thân cảm biến nhỏ.
5. Đi dây tách khỏi cáp động lực, biến tần và nguồn gây nhiễu.
6. Kiểm tra LED trạng thái và tín hiệu tại PLC trước khi chạy máy tự động.

Cách tránh chọn nhầm cảm biến

Hai cảm biến cùng ren M8 vẫn có thể khác hoàn toàn về chiều dài thân, khoảng cách phát hiện, kiểu lắp flush/non-flush, ngõ ra, điện áp và chân kết nối. Vì vậy, ren M8×1.0 là điều kiện cơ khí đầu tiên chứ không phải mã thay thế đầy đủ.

Xem thêm cảm biến công nghiệp hoặc gửi ảnh model và sơ đồ dây cho Ánh Dương để chọn cấu hình tương thích.

Câu hỏi thường gặp về cảm biến M8×1.0

M8×1.0 nghĩa là gì?

Đây là ren hệ mét đường kính danh nghĩa 8mm, bước ren 1,0mm trên thân cảm biến.

Cảm biến M8 có phát hiện được nhôm không?

Cảm biến cảm ứng từ có thể phát hiện nhôm, nhưng khoảng cách thường khác so với thép; cần tra hệ số hiệu chỉnh của model cụ thể.

NPN và PNP khác nhau thế nào?

Chúng khác cách đóng cắt dòng ở ngõ ra. Phải chọn theo kiểu input của PLC hoặc bộ điều khiển.

Có thể thay cảm biến NO bằng NC không?

Chỉ khi mạch và chương trình máy hỗ trợ logic ngược. Thay trực tiếp có thể làm tín hiệu hoạt động sai.

Ren M8 giống nhau thì có lắp thay thế được không?

Chưa đủ. Cần khớp thêm chiều dài thân, khoảng cách phát hiện, kiểu shielded, ngõ ra, điện áp và đầu nối.
