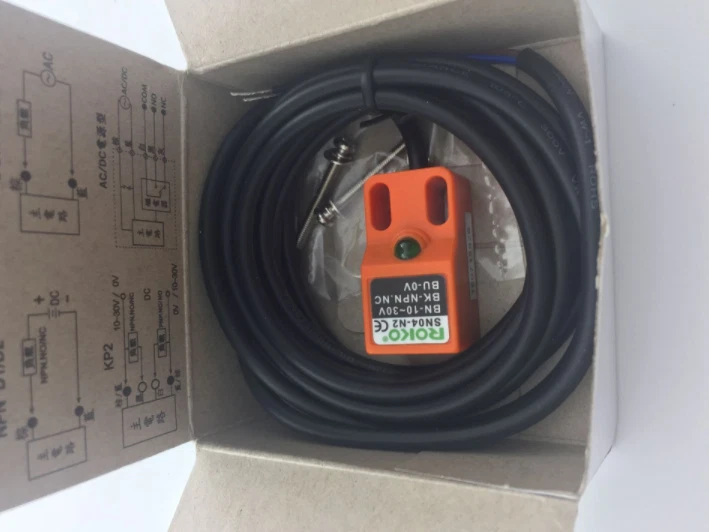

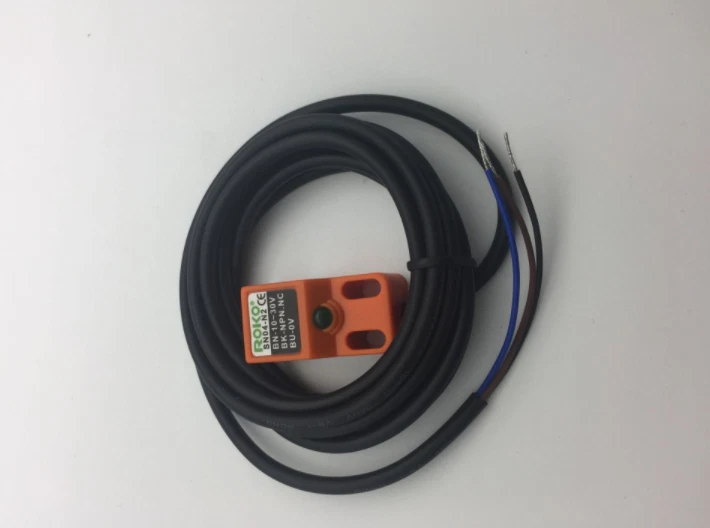

Cảm Biến Tiệm Cận ROKO SN04-N2 NPN NC 4mm
ROKO SN04-N2 là cảm biến tiệm cận cảm ứng hình chữ nhật, ngõ ra NPN thường đóng (NC), nguồn 10–30VDC, khoảng cách phát hiện danh định 4mm và khoảng cách lắp khuyến nghị ≤3,2mm. Cáp 3 dây dài 2m, IP67. Giá: Liên hệ.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Cảm biến tiệm cận ROKO SN04-N2 dùng nguyên lý cảm ứng điện từ để phát hiện vật kim loại mà không cần tiếp xúc. Mã “N2” xác định ngõ ra NPN thường đóng (NC); đây là điểm quan trọng để phân biệt với SN04-N là NPN thường mở (NO). Thân chữ nhật nhỏ, hai rãnh bắt vít và cáp liền 2m phù hợp cho máy đóng gói, băng tải, cơ cấu đếm và xác nhận vị trí.
Thông số kỹ thuật ROKO SN04-N2
| SKU quản lý | SP-001700 |
|---|---|
| Thương hiệu / mã | ROKO / SN04-N2 |
| Nguyên lý | Cảm biến tiệm cận cảm ứng, phát hiện kim loại |
| Ngõ ra | NPN NC – thường đóng |
| Nguồn cấp | 10–30 VDC |
| Khoảng cách phát hiện danh định | 4 mm |
| Khoảng cách phát hiện ổn định | ≤ 3,2 mm |
| Vật chuẩn | Sắt 18 × 18 × 1 mm |
| Độ trễ | ≤ 10% khoảng cách phát hiện |
| Tần số đáp ứng | 600 Hz |
| Dòng tiêu thụ không tải | ≤ 8 mA |
| Dòng tải tối đa | 200 mA |
| Dòng rò | ≤ 1,1 mA khi không tải |
| Điện áp dư | ≤ 0,7 VDC |
| Nhiệt độ làm việc | –25 đến +70°C |
| Vật liệu vỏ | ABS |
| Cấp bảo vệ | IP67 |
| Dây kết nối | Cáp liền Ø3,8mm, dài 2m, 3 dây |
| Khối lượng tham chiếu | Khoảng 60 g |
Thông số được đối chiếu từ catalogue ROKO SN04 series. Khoảng cách thực tế phụ thuộc vật liệu, kích thước mục tiêu và cách lắp.
Sơ đồ dây 3 dây NPN NC
- BN – nâu: +10–30VDC.
- BU – xanh dương: 0V.
- BK – đen: ngõ ra NPN thường đóng về tải/đầu vào PLC tương thích.
Trước khi đấu, phải kiểm tra kiểu đầu vào PLC và logic chương trình. Không thay SN04-N2 bằng SN04-N nếu hệ thống yêu cầu trạng thái NC, trừ khi đã đánh giá lại mạch và phần mềm.
Ứng dụng ROKO SN04-N2
- Phát hiện lá thép, gá kim loại hoặc chi tiết đi qua băng tải.
- Xác nhận vị trí cuối hành trình không tiếp xúc.
- Đếm sản phẩm kim loại và giám sát cơ cấu cấp phôi.
- Tạo tín hiệu liên động cho PLC hoặc relay trung gian phù hợp.
Hướng dẫn lắp đặt
- Đặt mặt cảm biến hướng thẳng vào vật kim loại, ưu tiên khoảng cách làm việc ≤3,2mm.
- Dùng cả hai rãnh bắt vít để hạn chế xoay hoặc thay đổi khe hở khi máy rung.
- Không dùng cảm biến làm cữ chặn cơ khí; phải giữ khe hở để tránh va chạm.
- Đi dây cảm biến cách cáp động lực và biến tần; dùng nguồn DC ổn định.
- Kiểm tra màu dây trên nhãn sản phẩm thực tế trước khi cấp nguồn.
- Thử logic NC tại trạng thái có và không có vật trước khi cho máy chạy tự động.
Xem thêm cảm biến tiệm cận hoặc liên hệ Ánh Dương để đối chiếu NPN/PNP và NO/NC.
Câu hỏi thường gặp
SN04-N2 là thường mở hay thường đóng?
SN04-N2 là ngõ ra NPN thường đóng (NC). Mã SN04-N mới là NPN thường mở (NO).
Cảm biến phát hiện ở khoảng cách bao nhiêu?
Khoảng cách danh định là 4mm, nhưng catalogue khuyến nghị khoảng cách phát hiện ổn định không quá 3,2mm.
SN04-N2 phát hiện nhựa hoặc gỗ không?
Không theo nguyên lý tiêu chuẩn. Đây là cảm biến cảm ứng dùng phát hiện kim loại; khoảng cách còn thay đổi theo loại kim loại.
Có thể đấu trực tiếp ngõ ra vào PLC không?
Có nếu đầu vào PLC tương thích NPN và tải nằm trong giới hạn. Cần kiểm tra sơ đồ input/common của PLC trước khi đấu.
Giá ROKO SN04-N2 là bao nhiêu?
Giá để ở trạng thái Liên hệ để xác nhận hàng đúng ROKO, đúng ngõ ra NPN NC và thời điểm cung ứng.
