Mạch Chuyển UART TTL Sang RS485 V3 3–5V

Giới thiệu mạch chuyển UART TTL sang RS485 V3

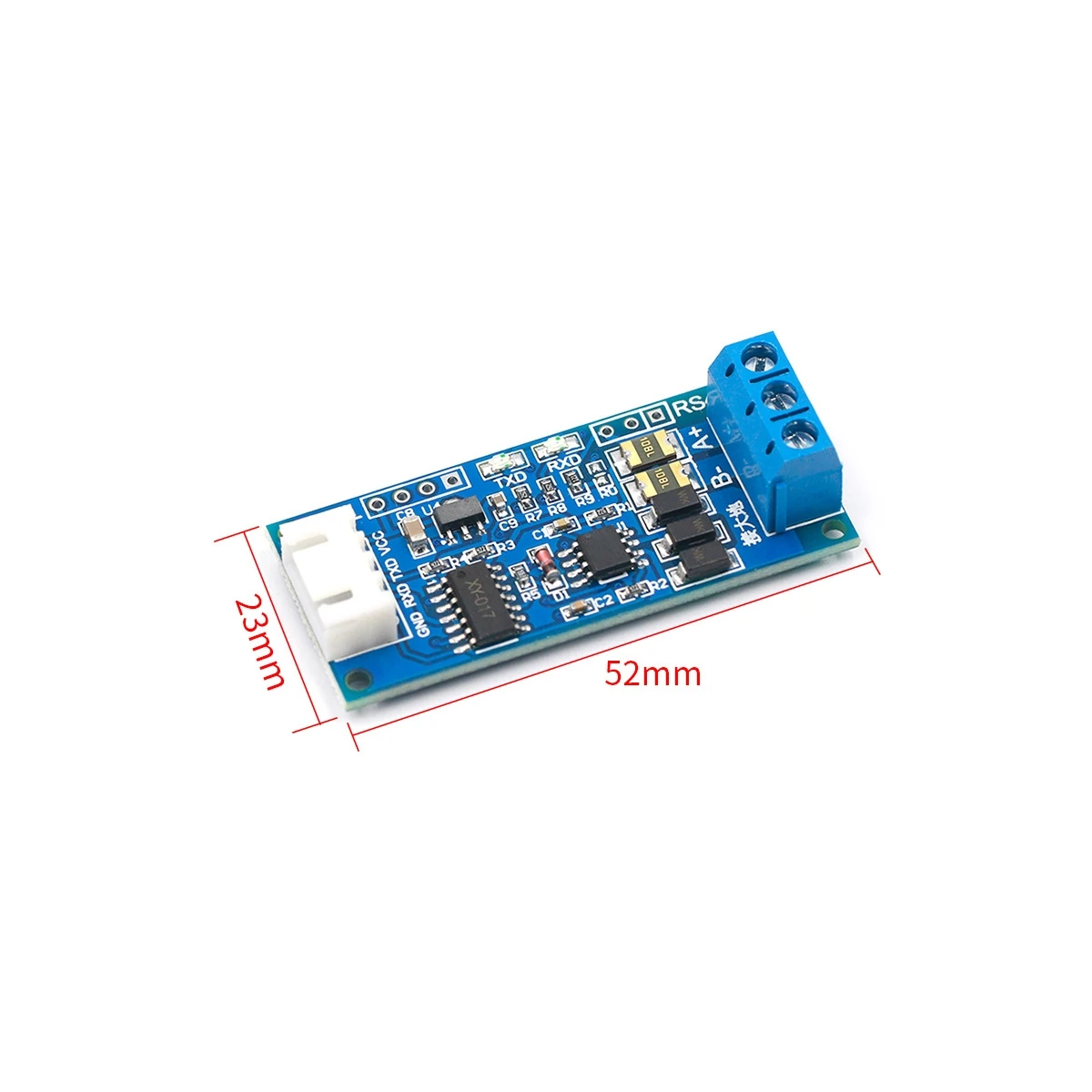

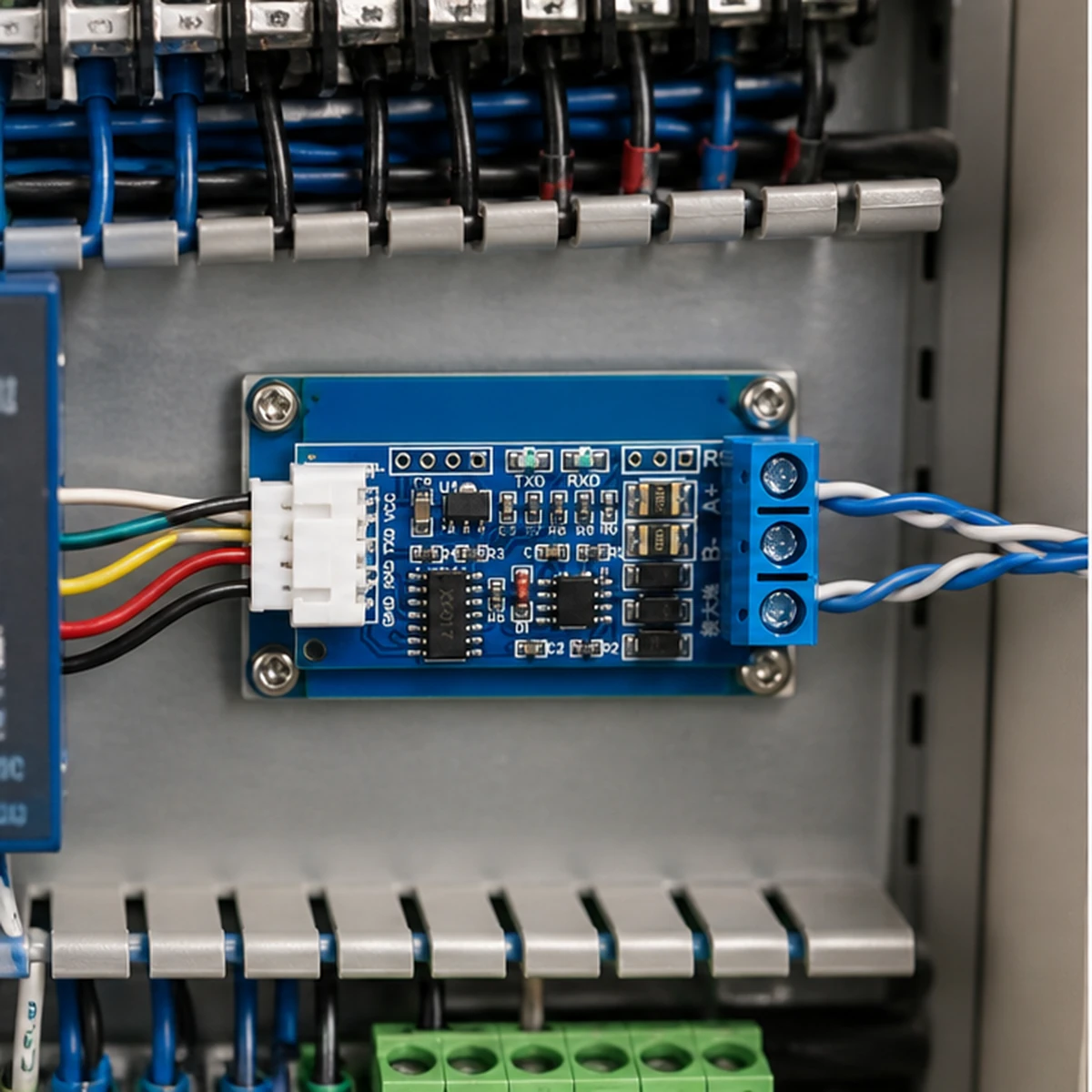

Mạch chuyển UART TTL sang RS485 V3 là bo giao tiếp hai chiều dành cho vi điều khiển, máy tính nhúng và các thiết bị sử dụng mức tín hiệu TTL. Bo mạch chuyển dữ liệu nối tiếp sang cặp vi sai RS485 để tăng khả năng truyền xa và kết nối nhiều điểm trên cùng đường bus. Phiên bản V3 có đầu nối TTL đã hàn sẵn, cọc vít cho đường A+/B-, đèn báo truyền nhận cùng các linh kiện bảo vệ và chống nhiễu bố trí trực tiếp trên PCB. Kích thước gọn 52 × 23 mm thuận tiện lắp trong hộp điều khiển hoặc tủ điện nhỏ.

Thông số và quy cách

Ưu điểm nổi bật

• Tách rõ phía UART TTL và phía bus RS485, giúp đấu nối và kiểm tra thuận tiện.
• Đèn TX/RX hỗ trợ quan sát nhanh trạng thái truyền và nhận dữ liệu khi chạy thử.
• Cọc vít A+/B- giữ dây chắc hơn so với nối tạm bằng dây cắm trên hệ thống thực tế.
• Thiết kế nhỏ gọn, phù hợp tích hợp vào bộ điều khiển tự chế, máy thử và cụm tự động hóa.

Ứng dụng phù hợp

Dùng kết nối Arduino, ESP32, STM32 hoặc bo điều khiển nhúng với cảm biến, đồng hồ, biến tần hay thiết bị trường có cổng RS485. Mạch cũng phù hợp cho bàn thử Modbus RTU, bộ ghi dữ liệu, hệ thống giám sát phân tán và các tuyến truyền nối tiếp trong môi trường có nhiễu. Khoảng cách truyền thực tế phụ thuộc tốc độ baud, dây bus, điện trở kết thúc, tiếp địa và cách đi dây.

Hướng dẫn chọn và sử dụng

Xác nhận thiết bị chủ sử dụng mức TTL 3,3V hay 5V rồi cấp nguồn đúng cực. Đấu TX của vi điều khiển vào TXD của module theo sơ đồ của phiên bản V3, không tự động đấu chéo như cáp UART thông thường. Trên phía RS485, giữ đúng cực A+/B-, dùng cặp dây xoắn và chỉ bố trí điện trở kết thúc ở hai đầu tuyến. Nên kiểm tra truyền nhận ở tốc độ thấp trước, sau đó tăng baud và mở rộng chiều dài dây từng bước. Ngắt nguồn trước khi thay đổi đấu nối.

Sản phẩm liên quan

Khi xây dựng cơ cấu phát hiện trên cùng bộ điều khiển, có thể kết hợp với cảm biến quang chữ U Zhongtai ZT-0E672WR sau khi bố trí mạch vào phù hợp.

Câu hỏi thường gặp

Mạch UART TTL sang RS485 V3 dùng nguồn bao nhiêu?

Mạch hoạt động ở 3–5VDC và nhận mức tín hiệu TTL trong cùng dải điện áp. Cần kiểm tra mức logic của bo điều khiển trước khi cấp nguồn.

A+ và B- có được đảo cho nhau không?

Không. Hai dây vi sai phải giữ đúng cực trên toàn tuyến. Nếu không giao tiếp được, nên đối chiếu ký hiệu A/B của hai thiết bị trước khi đổi dây.

Có thể dùng mạch cho Modbus RTU không?

Có thể khi thiết bị chủ và thiết bị trường đều sử dụng Modbus RTU qua RS485. Mạch chỉ thực hiện chuyển đổi tầng vật lý; địa chỉ, tốc độ baud và khung dữ liệu được cấu hình trên thiết bị.
