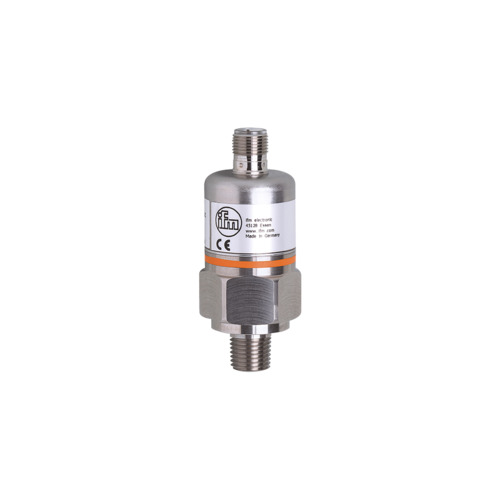

Cảm Biến Áp Suất IFM PX3234 0–200 psi 4–20 mA

Cảm biến áp suất IFM PX3234 là bộ truyền áp suất tương đối dùng phần tử đo gốm. Thiết bị đo trong dải 0–200 psi, tương đương 0–1380 kPa, rồi chuyển giá trị thành tín hiệu analog 4–20 mA. Nhờ đó, PLC hoặc bộ hiển thị có thể theo dõi áp suất liên tục thay vì chỉ nhận tín hiệu đóng/ngắt.

PX3234 phù hợp cho chất lỏng và khí khi môi chất tương thích với vật liệu tiếp xúc. Sản phẩm dùng nguồn 9,6–32 VDC, đầu nối điện M12 và kết nối quá trình ren ngoài 1/4 NPT có ren trong M5. Kích thước thân nhỏ giúp kỹ thuật viên lắp cảm biến trực tiếp trên manifold, đường ống hoặc cụm máy có không gian hạn chế.

Cảm biến áp suất IFM PX3234 dùng để làm gì?

PX3234 biến áp suất thành dòng điện tỷ lệ. Ở đầu dải đo, ngõ ra có giá trị 4 mA. Khi áp suất tăng đến 200 psi, tín hiệu tăng dần đến 20 mA. Cách truyền này giúp hệ thống phát hiện được cả giá trị đo và một số tình trạng bất thường của vòng dòng.

Thiết bị thường được dùng để giám sát áp suất thủy lực, khí nén, bơm, cụm lọc, đường ống và hệ thống phụ trợ. Người vận hành có thể đặt ngưỡng cảnh báo trong PLC, ghi dữ liệu theo thời gian hoặc điều khiển máy dựa trên giá trị áp suất thực tế.

PX3234 là cảm biến analog, không phải công tắc áp suất có màn hình. Vì vậy, khi cần hiển thị tại chỗ hoặc cài ngưỡng trực tiếp trên thân, người mua nên xem lại yêu cầu điều khiển trước khi chọn model.

Thông số kỹ thuật IFM PX3234 đã xác minh

Ba giá trị áp suất trong bảng có ý nghĩa khác nhau. Dải 0–200 psi là phạm vi đo của thiết bị. Mức 1087 psi là giới hạn chịu tải được hãng công bố, còn 2175 psi là áp suất phá hủy tối thiểu. Không nên dùng hai giới hạn sau làm áp suất vận hành thường xuyên.

Thông số được đối chiếu từ trang sản phẩm PX3234 của ifm và datasheet chính hãng PX3234. Khi đặt hàng, kỹ thuật viên nên đối chiếu lại model in trên tem và yêu cầu của hệ thống.

Ưu điểm của bộ truyền áp suất PX3234

Tín hiệu 4–20 mA ổn định trong nhà máy

Vòng dòng 4–20 mA ít bị ảnh hưởng bởi suy giảm điện áp hơn tín hiệu điện áp khi truyền trên cáp dài. Mức 4 mA ở đầu dải cũng giúp hệ thống phân biệt áp suất bằng không với tình trạng mất nguồn hoặc đứt dây, nếu chương trình PLC được cấu hình phù hợp.

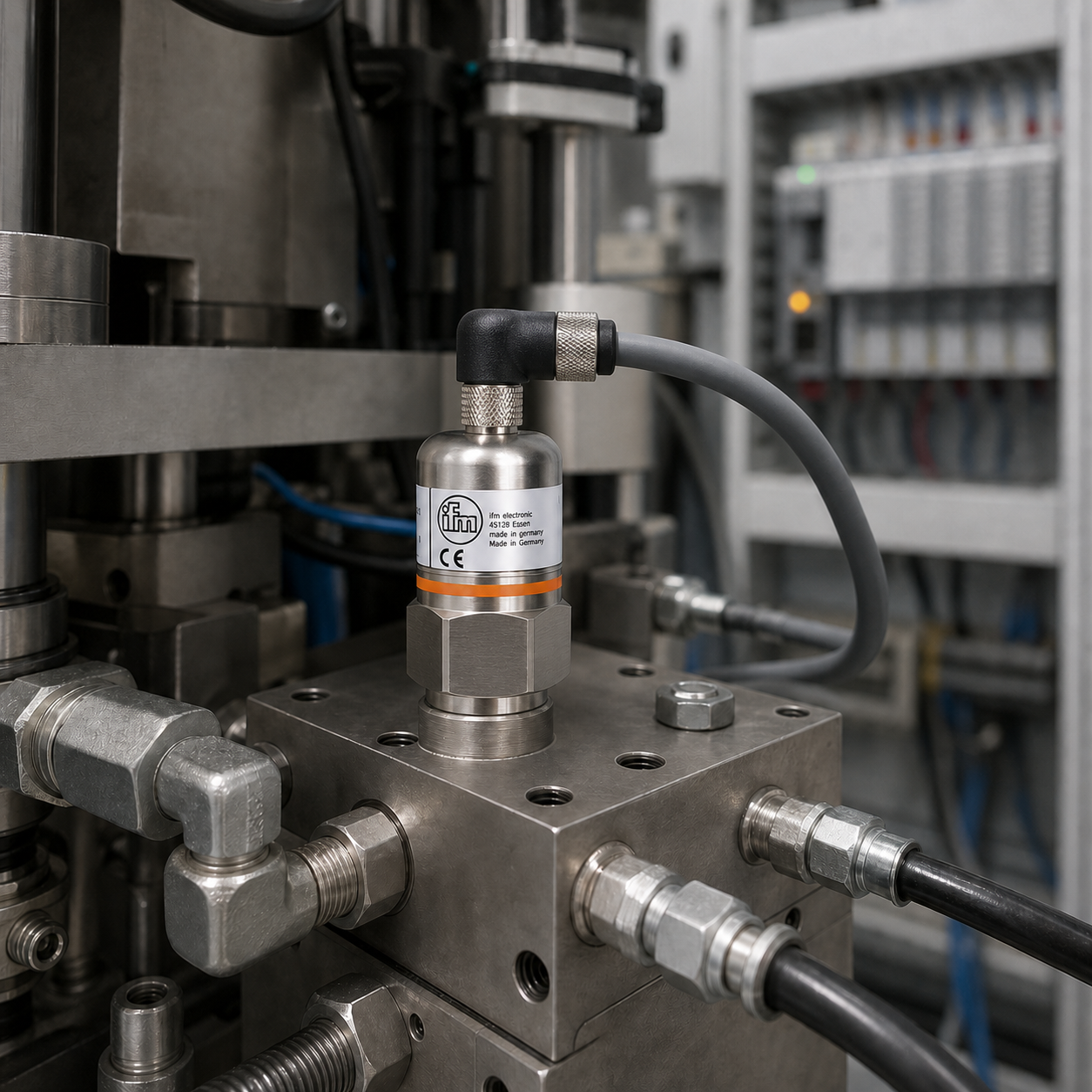

Thiết kế gọn cho manifold và đường ống

Thân trụ đường kính 30 mm và chiều dài 79,5 mm phù hợp với nhiều cụm máy nhỏ. Kết nối ren 1/4 NPT được dùng phổ biến trong thủy lực và khí nén. Ren trong M5 cho phép người thiết kế xử lý thêm một số kiểu lắp đặt chuyên biệt.

Phần tử đo gốm và kết cấu kim loại

Phần tử đo gốm giúp thiết bị đo áp suất tương đối trong nhiều ứng dụng công nghiệp. Tuy nhiên, khả năng dùng được với một môi chất cụ thể còn phụ thuộc vào inox, gốm và gioăng FKM tiếp xúc trực tiếp. Vì vậy, cần kiểm tra tính tương thích hóa học trước khi dùng với dung môi, dầu đặc biệt hoặc chất có tính ăn mòn.

Nguồn cấp linh hoạt

Dải nguồn 9,6–32 VDC phù hợp với tủ điều khiển 24 VDC thông dụng. Đầu nối M12 giúp tháo lắp nhanh, nhưng dây nối phải đúng kiểu, đúng sơ đồ chân và đáp ứng môi trường vận hành.

Ứng dụng thực tế của IFM PX3234

• Trạm nguồn thủy lực: giám sát áp suất đường cấp, cảnh báo thiếu áp hoặc quá áp.
• Máy ép và máy gia công: đưa áp suất về PLC để kiểm tra điều kiện vận hành trước mỗi chu kỳ.
• Hệ thống khí nén: theo dõi áp suất đường khí trong phạm vi 0–200 psi.
• Bơm và đường ống: theo dõi biến động áp suất để hỗ trợ phát hiện tắc nghẽn, rò rỉ hoặc bơm hoạt động bất thường.
• Cụm lọc: đo áp suất tại vị trí thiết kế; nếu cần xác định chênh áp, hệ thống phải dùng cấu hình cảm biến phù hợp ở hai phía hoặc cảm biến chênh áp chuyên dụng.
• Thu thập dữ liệu: truyền tín hiệu về PLC, bộ chuyển đổi, bộ ghi dữ liệu hoặc bộ hiển thị có đầu vào 4–20 mA.

Trong tủ điều khiển, tín hiệu PX3234 có thể đi vào một module analog Mitsubishi FX3U-4AD hoặc module đầu vào dòng tương thích khác. Phải cấu hình đúng kiểu tín hiệu và thang đo trong chương trình.

Cách chọn cảm biến áp suất phù hợp

1. Chọn dải đo theo áp suất làm việc

Áp suất bình thường không nên nằm sát giới hạn 200 psi trong thời gian dài. Hãy tính đến xung áp khi van đóng nhanh, bơm khởi động hoặc tải thay đổi. Nếu hệ thống thường xuyên vượt dải, cần chọn model có dải đo cao hơn thay vì dựa vào khả năng chịu quá áp.

2. Xác nhận tín hiệu đầu vào của bộ điều khiển

PX3234 cung cấp dòng 4–20 mA. PLC hoặc bộ hiển thị phải có đầu vào dòng tương thích. Nếu thiết bị nhận 0–10 V hoặc yêu cầu ngõ ra chuyển mạch, PX3234 không phải lựa chọn tương đương trực tiếp.

3. Kiểm tra ren và vị trí lắp

Ren ngoài 1/4 NPT là ren côn. Đầu nối cơ khí phải đúng chuẩn để tránh hở ren hoặc làm hỏng cổng áp suất. Ngoài ra, cần chừa khoảng trống cho đầu cắm M12 và bán kính uốn của cáp.

4. Đối chiếu môi chất và nhiệt độ

Hãng cho phép dùng với chất lỏng và khí, nhưng vật liệu tiếp xúc vẫn phải phù hợp. Nhiệt độ môi chất tiêu chuẩn nằm trong khoảng -25 đến 90 °C. Với điều kiện thấp hơn, cần xác minh phiên bản và điều kiện đặt hàng cụ thể.

5. Xem xét độ chính xác của toàn hệ thống

Độ chính xác cuối cùng không chỉ phụ thuộc vào cảm biến. Sai số đầu vào analog, cáp, nguồn, bộ hiển thị và phương pháp hiệu chuẩn cũng ảnh hưởng đến kết quả. Với hệ thống đo lường quan trọng, cần lập ngân sách sai số cho toàn chuỗi.

Hướng dẫn đấu nối vòng dòng 4–20 mA

Trước khi đấu dây, hãy ngắt nguồn và kiểm tra sơ đồ chân trên datasheet. Vòng dòng cần nguồn DC, cảm biến và tải nhận tín hiệu mắc theo đúng cấu hình. Tải có thể là đầu vào analog của PLC hoặc bộ hiển thị.

1. Xác nhận nguồn nằm trong dải 9,6–32 VDC.
2. Kiểm tra đầu cắm M12 và sơ đồ dây của cáp sử dụng.
3. Đấu đúng cực tính và đưa tín hiệu về đầu vào 4–20 mA.
4. Không cấp điện áp trực tiếp vào đầu vào dòng nếu module không cho phép.
5. Tách cáp tín hiệu khỏi cáp động lực, biến tần và nguồn gây nhiễu mạnh.
6. Nối đất, che chắn và xử lý một đầu shield theo quy chuẩn của hệ thống.

Sau khi cấp nguồn, hãy đo dòng vòng lặp và so sánh với áp suất tham chiếu. Ở áp suất bằng không, giá trị lý tưởng nằm gần 4 mA. Khi áp suất tăng, dòng phải tăng tuyến tính về phía 20 mA.

Lắp đặt cơ khí và vận hành an toàn

Hệ thống phải được xả áp hoàn toàn trước khi tháo hoặc lắp cảm biến. Kỹ thuật viên chỉ siết tại phần lục giác đúng vị trí. Không dùng thân cảm biến hoặc đầu cắm điện làm điểm tác lực.

Vật liệu làm kín phải phù hợp với ren NPT và môi chất. Không để keo làm kín hoặc băng tan đi vào lỗ áp suất. Cặn bẩn tại cổng đo có thể làm đáp ứng chậm hoặc sai lệch kết quả.

Nếu hệ thống có rung hoặc xung áp mạnh, cần xem xét giải pháp giảm chấn phù hợp. Cáp phải được cố định để lực kéo không truyền vào đầu nối M12. Sau khi lắp, hãy kiểm tra rò rỉ ở áp suất thấp rồi mới tăng dần đến mức làm việc.

Cài đặt thang đo trong PLC

PLC thường số hóa tín hiệu 4–20 mA thành một dải giá trị thô. Người lập trình cần đọc tài liệu của module analog để biết giá trị tương ứng với 4 mA và 20 mA. Sau đó, chương trình sẽ quy đổi về 0–200 psi hoặc 0–1380 kPa.

Công thức tổng quát là lấy giá trị hiện tại trừ giá trị tại 4 mA, rồi chia cho khoảng toàn thang của module. Kết quả được nhân với 200 psi. Ngoài ra, nên đặt cảnh báo khi tín hiệu thấp bất thường, vượt 20 mA hoặc thay đổi không hợp lý.

Không nên tự giả định mọi module đều dùng cùng một dải số. Chẳng hạn, module của Mitsubishi, Siemens, Omron hoặc bộ điều khiển độc lập có cách biểu diễn khác nhau.

Kiểm tra và xử lý sự cố thường gặp

Nếu cảm biến từng chịu quá áp hoặc môi chất không tương thích, hãy ngừng sử dụng và kiểm tra thiết bị. Không tiếp tục vận hành chỉ dựa trên việc tín hiệu vẫn còn xuất hiện.

Câu hỏi thường gặp về IFM PX3234

PX3234 đo áp suất tuyệt đối hay áp suất tương đối?

PX3234 đo áp suất tương đối. Dải công bố là 0–200 psi, tương đương 0–1380 kPa.

Ngõ ra của PX3234 là gì?

Sản phẩm có một ngõ ra analog dòng 4–20 mA. Thiết bị nhận tín hiệu phải hỗ trợ đầu vào dòng tương ứng.

PX3234 dùng nguồn bao nhiêu?

Điện áp vận hành được hãng công bố là 9,6–32 VDC. Nguồn 24 VDC công nghiệp thường nằm trong dải này nếu chất lượng nguồn phù hợp.

Cảm biến có dùng được cho cả khí và chất lỏng không?

Có. Tuy nhiên, môi chất phải tương thích với inox, gốm và gioăng FKM tiếp xúc trực tiếp. Nhiệt độ cũng phải nằm trong giới hạn cho phép.

Ren kết nối của PX3234 là loại nào?

Thiết bị có ren ngoài 1/4 NPT và ren trong M5. Cần dùng đầu nối đúng chuẩn, không thay thế bằng ren có hình dạng gần giống.

Áp suất 1087 psi có phải dải đo không?

Không. Dải đo chỉ là 0–200 psi. Mức 1087 psi là giới hạn chịu tải được công bố, không phải phạm vi đo liên tục.

PX3234 có đấu trực tiếp vào PLC được không?

Có thể, nếu PLC có đầu vào analog 4–20 mA và vòng dòng được đấu đúng. Với PLC chưa có đầu vào dòng, cần bổ sung module analog tương thích.

Tư vấn và báo giá IFM PX3234

Ánh Dương cung cấp thiết bị thuộc nhóm vật tư điện công nghiệp và hỗ trợ đối chiếu model theo yêu cầu máy. Khi hỏi hàng, vui lòng cung cấp model PX3234, dải áp suất, loại môi chất, kiểu ren, điện áp nguồn và loại đầu vào PLC.

Giá và tình trạng cung ứng có thể thay đổi theo thời điểm. Hãy liên hệ Ánh Dương để nhận tư vấn kỹ thuật và báo giá hiện hành. Chúng tôi không thay thế model khi chưa đối chiếu đầy đủ dải đo, ngõ ra, kết nối và điều kiện vận hành.
