Bo Mạch Tương Thích Arduino UNO R3 ATmega328P

Giới thiệu bo mạch tương thích Arduino UNO R3 ATmega328P

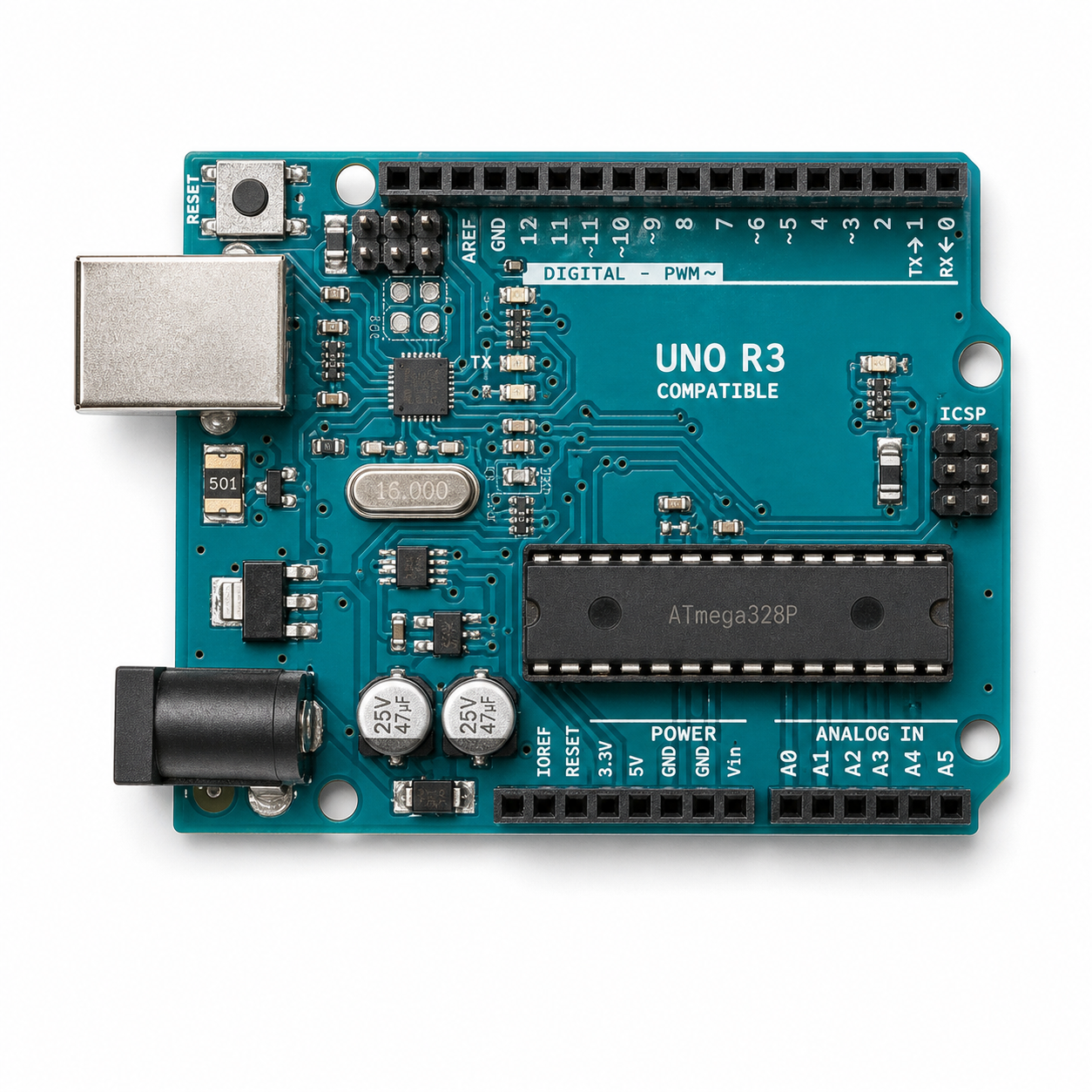

Bo mạch tương thích Arduino UNO R3 ATmega328P là nền tảng vi điều khiển 5 V dùng để học lập trình nhúng, thử nghiệm cảm biến, điều khiển LED, rơ-le qua mạch đệm và xây dựng mẫu prototype. Bo sử dụng vi điều khiển họ ATmega328P, có cổng USB để nạp chương trình, jack nguồn DC, các hàng chân digital/analog và đầu ICSP theo bố cục UNO R3 phổ biến.

Hồ sơ đặt hàng chỉ ghi “Arduino UNO ATmega328”, chưa nêu nhà sản xuất, mã Arduino chính hãng A000066, kiểu đóng gói chip hoặc chip chuyển đổi USB. Vì vậy sản phẩm này được mô tả là bo tương thích UNO R3, không mặc định là bo Arduino chính hãng.

Thông số chuẩn tham chiếu UNO R3

Điểm phải xác nhận trước khi giao: chip USB–serial có thể là ATmega16U2, CH340/CH341 hoặc loại khác; vi điều khiển có thể dạng DIP tháo được hoặc SMD hàn cố định. Driver USB, màu PCB, linh kiện nguồn và khối lượng có thể thay đổi giữa các nhà sản xuất bo tương thích.

Các chân và giao tiếp chính

• Digital D0–D13 dùng cho vào/ra số; D0/RX và D1/TX dành cho UART phần cứng.
• PWM trên các chân D3, D5, D6, D9, D10 và D11 theo chuẩn UNO R3.
• Ngắt ngoài trên D2 và D3.
• SPI trên D10–D13 và đầu ICSP.
• I2C/TWI trên A4/SDA và A5/SCL, đồng thời có chân SDA/SCL riêng ở bố cục R3.
• Sáu ngõ vào analog A0–A5 có độ phân giải ADC 10 bit trên ATmega328P.
• LED tích hợp thường nối với digital pin 13.

Ưu điểm của nền tảng UNO R3

• Bố cục chân phổ biến, dễ dùng với nhiều shield và module 5 V.
• ATmega328P có tài liệu, ví dụ và thư viện phong phú.
• Có thể nạp chương trình qua USB hoặc qua ICSP.
• Đủ digital, analog, UART, I2C và SPI cho nhiều bài thực hành cơ bản.
• Phiên bản chip DIP cho phép thay vi điều khiển khi hỏng, nếu bo thực tế dùng socket DIP.
• Phù hợp tạo mẫu nhanh trước khi chuyển sang PCB chuyên dụng.

Ứng dụng phù hợp

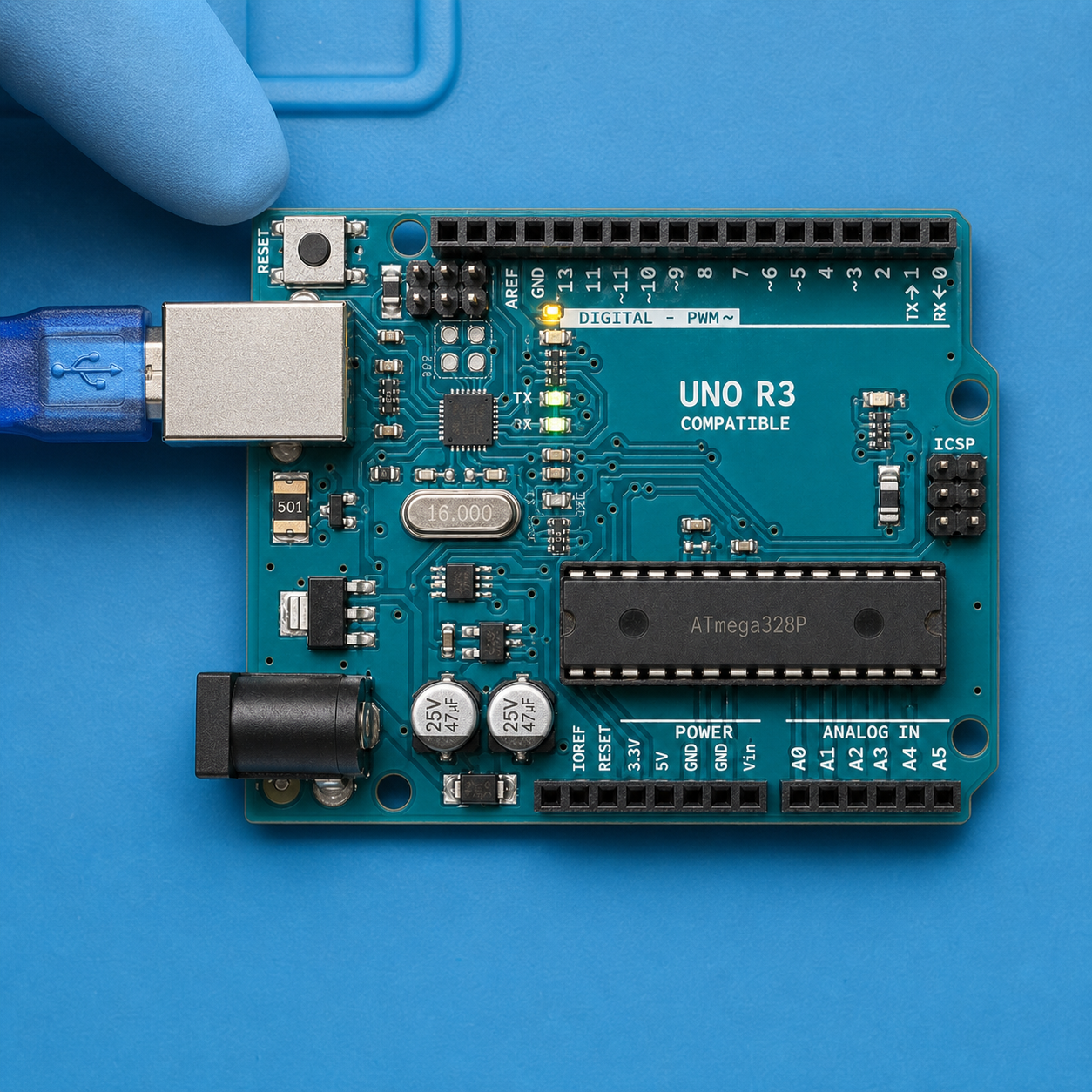

Bo UNO R3 tương thích có thể dùng cho đào tạo lập trình vi điều khiển, đọc nút nhấn và cảm biến, điều khiển LED, màn hình, servo nhỏ, giao tiếp UART/I2C/SPI, thu thập dữ liệu đơn giản và thử nghiệm thuật toán điều khiển. Khi điều khiển rơ-le, động cơ, van hoặc tải cảm ứng, phải dùng module driver, transistor/MOSFET, diode dập xung và nguồn ngoài phù hợp.

Bo không phải PLC công nghiệp và không có sẵn cách ly, bảo vệ quá áp, EMC hoặc chứng nhận an toàn cho máy. Không dùng trực tiếp trong hệ thống an toàn, tải điện lưới hoặc môi trường công nghiệp khắc nghiệt nếu chưa có mạch bảo vệ và đánh giá thiết kế.

Cách chọn đúng bo trước khi đặt hàng

1. Chụp mặt trên bo cần thay và chữ in trên vi điều khiển: ATmega328P-PU, ATmega328P-AU hoặc mã khác.
2. Xác nhận cần chip DIP tháo được hay chip SMD.
3. Kiểm tra chip USB–serial để chuẩn bị đúng driver: ATmega16U2, CH340/CH341 hoặc loại khác.
4. Xác nhận đầu USB là Type-B cổ điển, không nhầm với UNO Mini hoặc UNO R4 dùng phần cứng khác.
5. Kiểm tra điện áp logic 5 V và độ tương thích của shield/module.
6. Nếu cần bo chính hãng, yêu cầu rõ SKU A000066, bao bì và chứng từ nhà sản xuất; không suy ra từ chữ “UNO”.

Hướng dẫn cấp nguồn và sử dụng an toàn

• Có thể cấp nguồn bằng USB 5 V hoặc jack DC/VIN trong dải khuyến nghị 7–12 V.
• Không đồng thời đấu nhiều nguồn không được thiết kế để chia sẻ.
• Không đưa điện áp cao hơn 5 V vào chân I/O của ATmega328P.
• Không cấp nguồn ngược trực tiếp vào chân 5 V nếu chưa hiểu rõ mạch nguồn của bo.
• Giữ dòng mỗi chân I/O ở mức thiết kế; không kéo rơ-le, motor hoặc tải công suất trực tiếp từ chân vi điều khiển.
• Ngắt nguồn trước khi thay dây, shield hoặc chip DIP.
• Làm việc trên bề mặt chống tĩnh điện và tránh để mặt dưới bo chạm kim loại.

Câu hỏi thường gặp

Bo này có phải Arduino UNO R3 chính hãng không?

Chưa thể khẳng định. PO chỉ ghi Arduino UNO ATmega328 và không có SKU A000066 hoặc thông tin nhà sản xuất. Sản phẩm được mô tả là bo tương thích UNO R3 cho đến khi có ảnh và chứng từ xác nhận.

ATmega328 và ATmega328P có giống nhau hoàn toàn không?

Không nên xem hai mã là hoàn toàn đồng nhất. Chuẩn UNO R3 chính thức dùng ATmega328P; cần đọc đúng hậu tố trên chip của bo thực tế.

Vì sao cần biết chip USB–serial?

Bo chính hãng UNO R3 dùng ATmega16U2, trong khi nhiều bo tương thích dùng CH340/CH341 hoặc chip khác. Loại chip ảnh hưởng driver, nhận cổng COM và đôi khi cách cập nhật firmware USB.

Có thể nối rơ-le hoặc động cơ trực tiếp vào chân I/O không?

Không. Chân I/O chỉ phù hợp tín hiệu dòng nhỏ. Phải dùng mạch driver, diode bảo vệ, nguồn ngoài và nối mass đúng thiết kế.

Nên cấp nguồn cho UNO R3 bằng cách nào?

Dùng USB 5 V để nạp và thử nghiệm, hoặc dùng jack DC/VIN trong dải khuyến nghị 7–12 V. Tránh cấp sát giới hạn 6–20 V vì bộ ổn áp có thể nóng hoặc điện áp 5 V không ổn định.
