Đầu Nối RS232 DB25 25 Chân 2 Hàng Hàn Dây

Đầu nối RS232 DB25 25 chân 2 hàng hàn dây là gì?

DB25 là đầu nối thuộc họ D-sub, có 25 tiếp điểm bố trí thành hai hàng so le. Phiên bản hàn dây sử dụng các cốc hàn ở mặt sau để đấu từng lõi cáp, sau đó che bằng vỏ hood và giữ cáp bằng kẹp chống kéo. Đầu nối phù hợp làm cáp RS232, cáp điều khiển CNC, giao tiếp thiết bị đo, cổng I/O và các dây tín hiệu công nghiệp theo sơ đồ chân riêng của máy.

Trang này bao quát dòng đầu DB25 hàn dây, gồm tùy chọn đầu đực 25 pin và đầu cái 25 lỗ. Giới tính đầu nối, màu vỏ và phụ kiện đi kèm cần xác nhận khi báo giá.

Thông số nhận dạng DB25 đã xác minh

DB25 không đồng nghĩa chắc chắn là RS232. Cùng hình dạng 25 chân còn được dùng cho cổng máy in song song, I/O máy, bộ điều khiển và giao tiếp riêng của nhà sản xuất. Phải đối chiếu tài liệu thiết bị trước khi đấu.

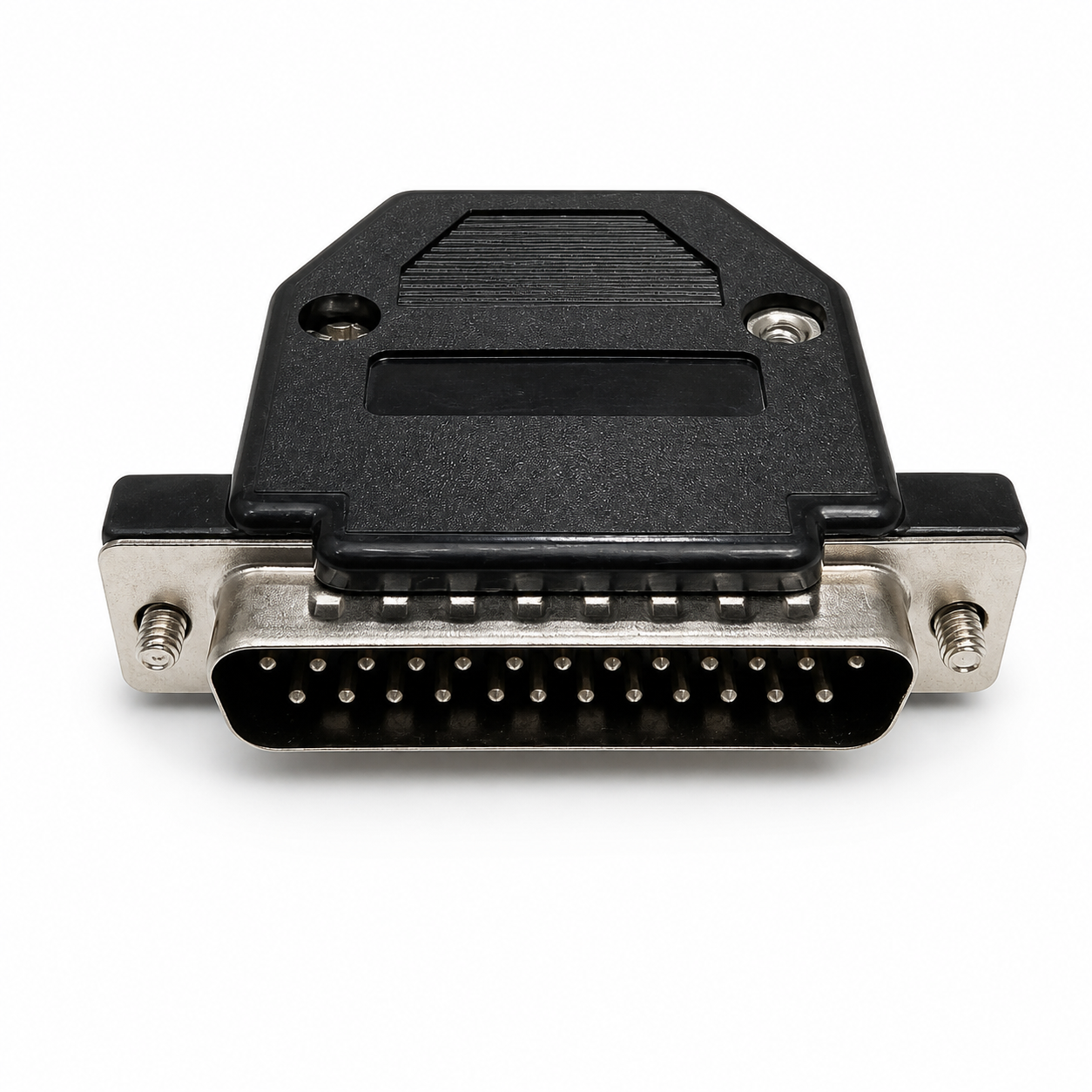

Cấu tạo bộ đầu nối DB25 hàn dây

• Khối tiếp điểm: 25 pin hoặc 25 lỗ trong vỏ kim loại hình chữ D, chỉ cho phép ghép đúng chiều.
• Chân hàn phía sau: dùng để hàn từng lõi cáp theo sơ đồ chân đã xác nhận.
• Vỏ hood: che vùng mối hàn và tạo không gian gom dây.
• Vít khóa hai bên: giữ đầu cắm vào cổng thiết bị, hạn chế tuột do rung.
• Kẹp chống kéo: giữ phần vỏ cáp để lực kéo không truyền trực tiếp vào mối hàn.

Ứng dụng của đầu DB25

• Làm mới hoặc sửa cáp RS232 DB25 theo sơ đồ DTE/DCE của thiết bị.

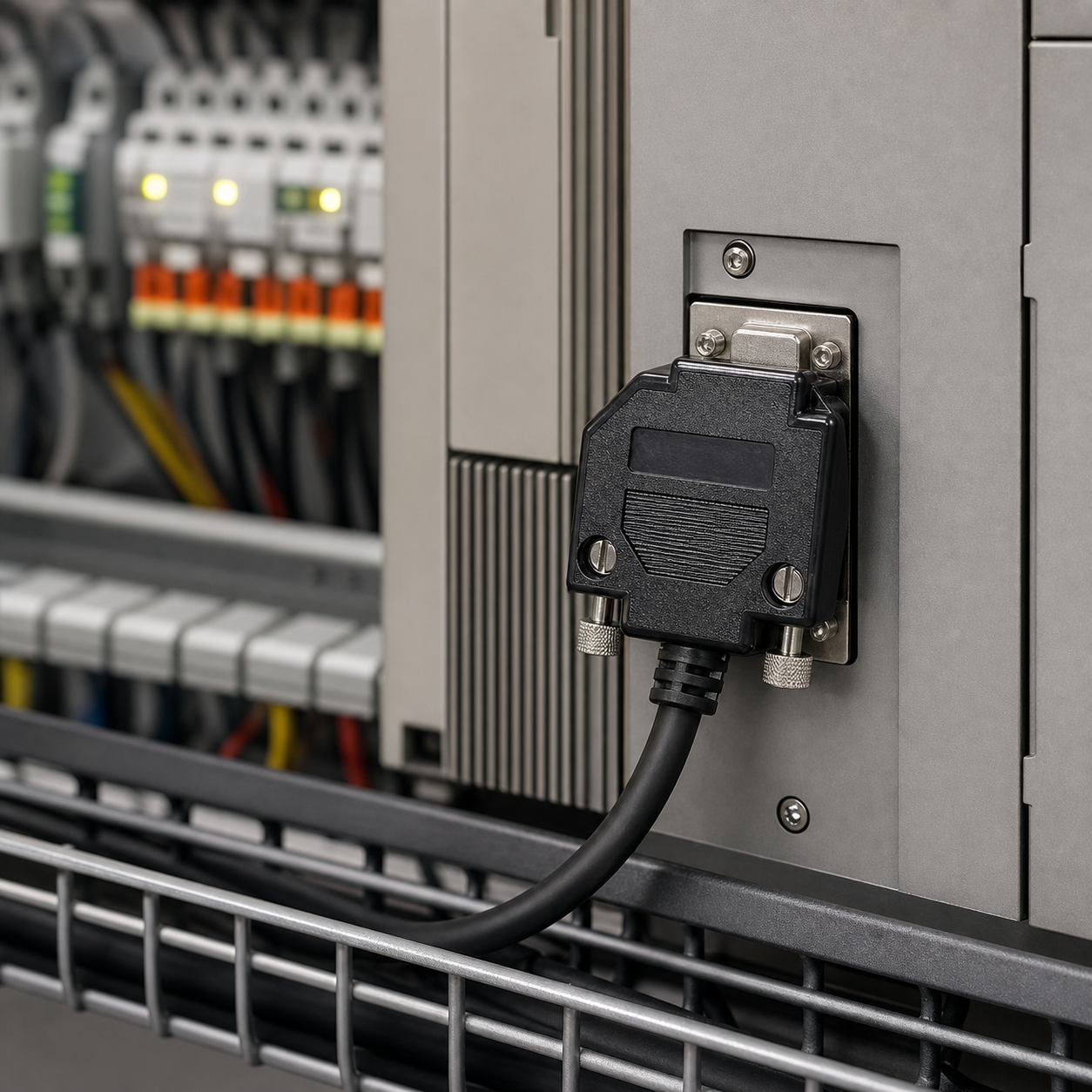

• Kết nối bộ điều khiển CNC, máy cắt laser, servo drive hoặc module I/O.
• Đấu cáp cho thiết bị đo, modem, máy in hoặc thiết bị công nghiệp đời cũ.
• Tạo cáp chuyển đổi DB25 sang đầu nối khác khi có pinout chính xác.

Cách chọn đúng đầu DB25

1. Xác định cần đầu đực hay đầu cái bằng cách quan sát pin/lỗ trên cổng thiết bị, không chỉ dựa vào tên “male/female” trong tài liệu cũ.
2. Kiểm tra đúng DB25 hai hàng; không nhầm với HD26 ba hàng hoặc DB37 kích thước lớn hơn.
3. Xác định kiểu hàn dây, kiểu bấm hoặc kiểu gắn PCB. Trang này mô tả loại hàn dây thẳng.
4. Đối chiếu sơ đồ chân của đúng thiết bị. Cáp thẳng, cáp đảo chéo/null modem và cáp I/O có cách đấu khác nhau.
5. Chọn vỏ hood theo đường kính cáp và yêu cầu che chắn nhiễu.

Lưu ý khi đấu cáp RS232 DB25

Ngắt nguồn thiết bị, đánh số từng lõi và kiểm tra pinout từ tài liệu kỹ thuật. Hàn nhanh, gọn để tránh chảy cách điện; bọc cách điện từng vị trí có nguy cơ chạm. Với RS232 DB25 thông dụng, các tín hiệu như TxD, RxD, GND và các đường điều khiển có chân quy ước, nhưng thiết bị công nghiệp có thể dùng pinout riêng. Sau khi hàn, đo thông mạch từng chân, kiểm tra không chập giữa các chân kề và chỉ lắp hood khi kết quả đạt.

Không cấp nguồn qua chân DB25 nếu tài liệu thiết bị không chỉ rõ. Sự hiện diện của cổng DB25 không tự xác nhận chuẩn điện, chức năng từng chân hoặc khả năng mang nguồn.

Câu hỏi thường gặp về DB25

DB25 có bao nhiêu chân và mấy hàng?

DB25 có 25 tiếp điểm, bố trí hai hàng so le gồm 13 tiếp điểm ở một hàng và 12 ở hàng còn lại.

DB25 có phải luôn là RS232 không?

Không. DB25 có thể dùng cho RS232, cổng song song, I/O và nhiều giao tiếp riêng. Cần xem tài liệu thiết bị.

Nên chọn đầu đực hay đầu cái?

Chọn đầu ghép tương ứng với cổng trên thiết bị và sơ đồ cáp. Đầu đực có pin nhô ra; đầu cái có 25 lỗ tiếp điểm.

Loại hàn dây có kèm vỏ nhựa không?

Có thể cung cấp theo bộ gồm đầu nối, hood, vít và kẹp cáp; quy cách thực tế cần xác nhận theo lô hàng.

Có thể tự đấu cáp null modem không?

Có thể khi có đúng pinout của hai thiết bị. Không nên đấu theo màu dây hoặc suy đoán vì cáp thẳng và null modem khác nhau.

Liên hệ tư vấn và báo giá

Xem thêm nhóm vật tư điện, các sản phẩm công nghiệp hoặc liên hệ Ánh Dương. Khi hỏi hàng, vui lòng gửi ảnh cổng, giới tính đầu cần dùng, sơ đồ chân và số lượng. Giá: Liên hệ.
