Mạch Chuyển Đổi TTL Sang RS485 MAX485 5V – Module 6 Chân
Mạch TTL sang RS485 dùng MAX485 5 V, half-duplex, sáu chân VCC/RO//RE/DE/DI/GND và cọc A/B. Mã SP-033813. Cần xác nhận IC thực tế, pinout, termination và tự động đảo chiều trước khi giao. Giá: Liên hệ.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246
Giới thiệu mạch chuyển đổi TTL sang RS485 MAX485

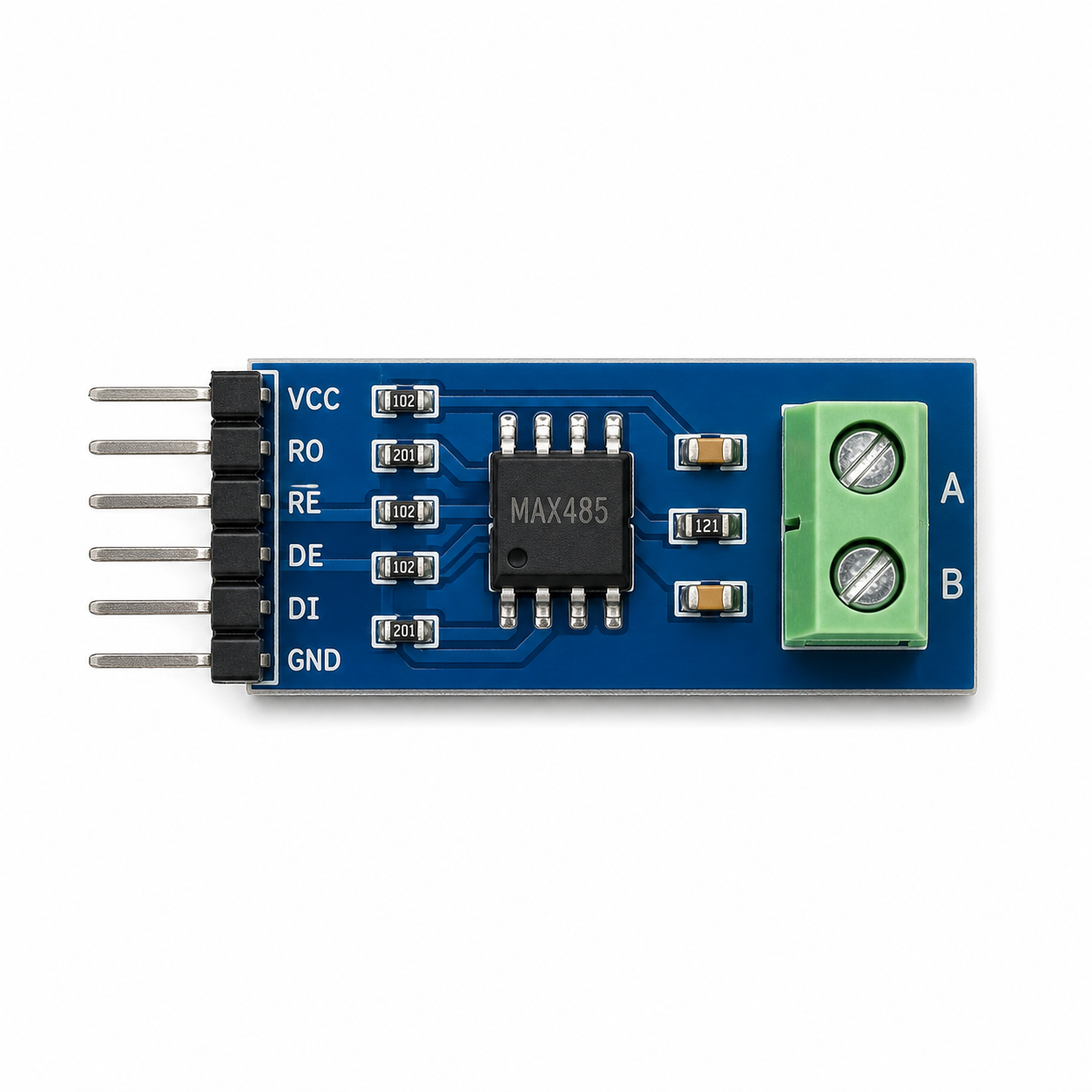

Mạch chuyển đổi TTL sang RS485 dùng MAX485 là module giao tiếp 5 V giúp vi điều khiển hoặc bo điều khiển có mức logic TTL truyền và nhận dữ liệu trên bus RS485 hai dây. Cấu hình được mô tả trên trang là loại breakout phổ biến có sáu chân phía TTL gồm VCC, RO, /RE, DE, DI, GND và hai cọc vít A/B phía RS485.
Mã PO SP-033813 chỉ ghi “TTL-MAX485”, chưa có ảnh nhãn hoặc mã nhà sản xuất. Vì vậy cần đối chiếu mẫu trước khi giao, đặc biệt về bố trí chân, loại IC thực tế, điện trở kết thúc 120 Ω và việc module có hay không mạch tự động chuyển chiều truyền.
Thông số kỹ thuật đã xác minh
| Mã PO / SKU | SP-033813 |
|---|---|
| Chức năng | Chuyển giao tiếp logic TTL sang bus vi sai RS485 và ngược lại |
| IC tham chiếu | MAX485 hoặc IC tương thích; cần kiểm tra dòng in trên linh kiện khi nhận hàng |
| Nguồn cho MAX485 | 5 VDC |
| Chế độ truyền | Bán song công (half-duplex), một driver và một receiver |
| Tốc độ dữ liệu tối đa của IC MAX485 | Đến 2,5 Mbit/s; tốc độ hệ thống thực tế phụ thuộc dây, chiều dài, topology, termination và thiết bị |
| Chân TTL | VCC, RO, /RE, DE, DI, GND |
| Chân bus | A và B |
| Cách điều khiển hướng | DE và /RE được đưa ra chân riêng ở cấu hình breakout sáu chân; không mặc định có tự động đảo chiều |
| Cách ly điện | Không có ở module breakout cơ bản thể hiện trên trang |
| Điện trở kết thúc / bias | Cần kiểm tra trên PCB hoặc đo thực tế; không mặc định mọi module giống nhau |
| Kích thước PCB | Chưa xác minh từ PO |
| Giá bán | Liên hệ |
Ý nghĩa các chân kết nối
- DI (Driver Input): dữ liệu logic từ chân TX của bộ điều khiển đi vào bộ phát RS485.
- RO (Receiver Output): dữ liệu nhận từ bus RS485 đưa về chân RX của bộ điều khiển.
- DE (Driver Enable): mức cao cho phép bộ phát hoạt động.
- /RE (Receiver Enable): mức thấp cho phép bộ thu hoạt động.
- A và B: cặp dây vi sai của bus RS485; phải đối chiếu ký hiệu ở cả hai đầu vì một số nhà sản xuất dùng quy ước A/B khác nhau.
- VCC và GND: cấp nguồn 5 V và mốc tham chiếu logic cho module không cách ly.
Ưu điểm của module MAX485
- Kích thước nhỏ, dễ thử nghiệm hoặc tích hợp vào bo điều khiển.
- Đưa đầy đủ DI, RO, DE và /RE ra chân để phần mềm chủ động điều khiển hướng truyền.
- Bus vi sai A/B phù hợp hơn TTL trực tiếp trong môi trường có nhiễu và khoảng cách dây lớn hơn.
- IC MAX485 hỗ trợ tốc độ đến 2,5 Mbit/s trong điều kiện thiết kế phù hợp.
- Cọc vít hai chân giúp kết nối cặp dây A/B thuận tiện khi thử nghiệm.
Ứng dụng phù hợp

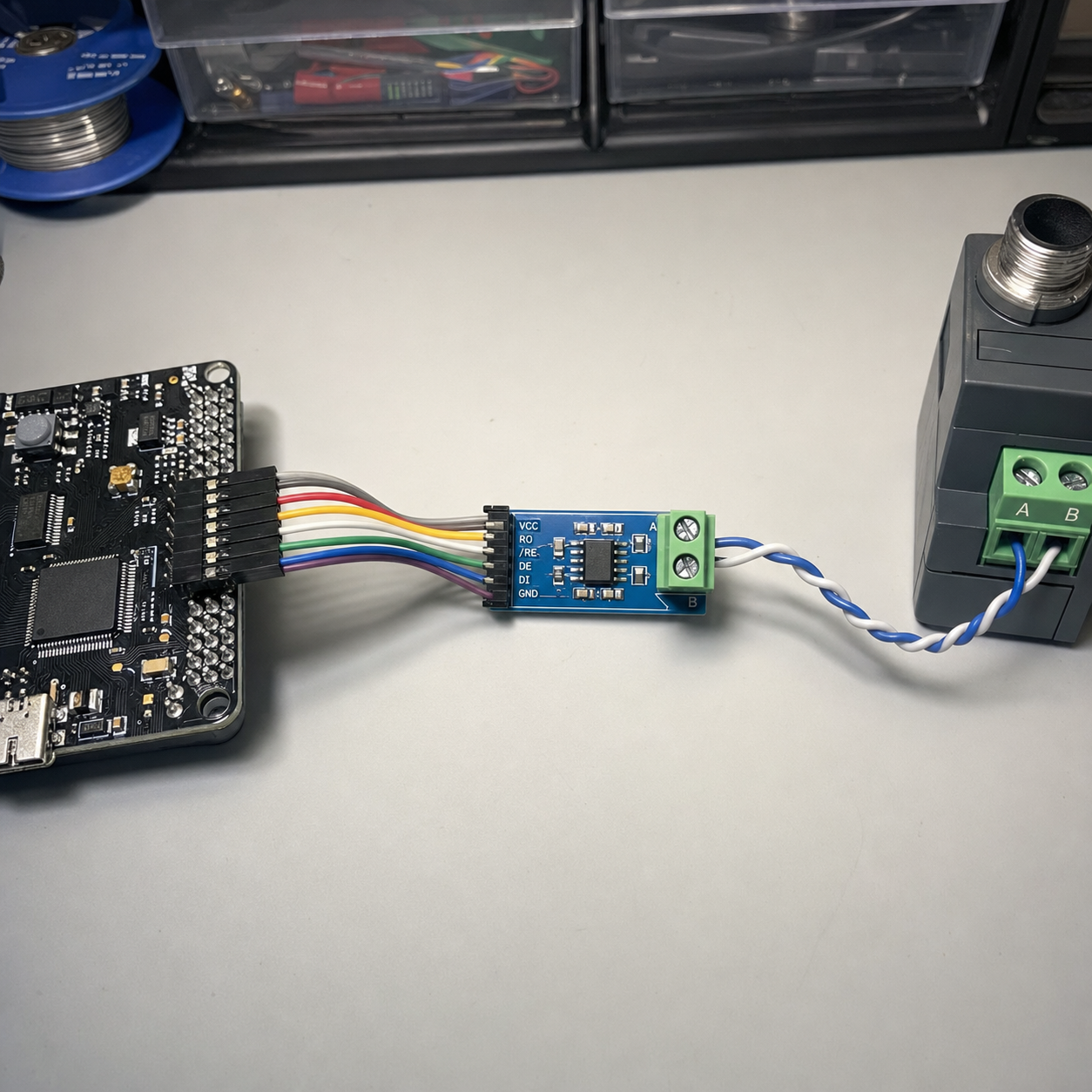

Module thường dùng để nối vi điều khiển, bo nhúng, PLC nhỏ hoặc bộ ghi dữ liệu với cảm biến, đồng hồ, bộ điều khiển động cơ và thiết bị dùng RS485/Modbus RTU. MAX485 chỉ thực hiện chuyển đổi lớp điện; giao thức, địa chỉ, baud rate, parity và khung dữ liệu vẫn phải được cấu hình trong phần mềm của hai thiết bị.
Module cơ bản không có cách ly điện. Với dây chạy xa, chênh lệch đất lớn, môi trường xung nhiễu mạnh hoặc thiết bị ngoài trời, nên đánh giá bộ chuyển đổi RS485 cách ly và bảo vệ surge phù hợp thay vì mặc định dùng breakout này.
Cách chọn đúng trước khi đặt hàng
- Gửi ảnh rõ hai mặt PCB và dòng in trên IC để xác nhận đúng MAX485 hoặc linh kiện tương thích.
- Xác nhận nguồn logic của bộ điều khiển là 5 V; nếu hệ thống 3,3 V cần kiểm tra mức logic hoặc chọn transceiver 3,3 V phù hợp.
- Đối chiếu cấu hình sáu chân VCC, RO, /RE, DE, DI, GND với sơ đồ mạch đang dùng.
- Xác nhận cần điều khiển hướng bằng DE//RE hay cần module tự động đảo chiều.
- Kiểm tra điện trở kết thúc 120 Ω và mạng bias đã có trên module hoặc trên bus.
- Nêu chiều dài cáp, baud rate, số node, môi trường nhiễu và yêu cầu cách ly/bảo vệ.
Hướng dẫn đấu nối và sử dụng
- Ngắt nguồn trước khi đấu dây; kiểm tra đúng 5 V và GND.
- Nối TX của bộ điều khiển vào DI, RO về RX; nối DE và /RE tới chân điều khiển theo logic phần mềm.
- Dùng cặp dây xoắn cho A/B, đi bus tuyến tính; hạn chế nhánh rẽ dài.
- Đặt termination ở hai đầu vật lý của bus khi thiết kế yêu cầu; không lắp nhiều điện trở 120 Ω tùy ý.
- Nếu không nhận dữ liệu, kiểm tra lại quy ước A/B ở thiết bị đối tác trước khi thay đổi phần mềm.
- Không cắm trực tiếp tín hiệu RS232 điện áp lưỡng cực vào các chân TTL của module.
- Không coi GND của module là cách ly; cần giải pháp cách ly riêng khi hệ thống có chênh lệch điện thế đất.
Câu hỏi thường gặp
MAX485 chuyển TTL sang RS232 hay RS485?
MAX485 là transceiver cho RS485/RS422, không phải RS232. Các mức điện và cách đấu dây của RS232 khác với TTL và RS485.
Module MAX485 này dùng nguồn bao nhiêu?
IC MAX485 hoạt động với nguồn 5 V. Cần kiểm tra nguồn và mức logic của bo điều khiển trước khi nối.
MAX485 là half-duplex hay full-duplex?
MAX485 có một driver và một receiver, thường được dùng cho bus RS485 hai dây bán song công. Hướng truyền được điều khiển bằng DE và /RE.
Có thể nối TX và RX trực tiếp vào A/B không?
Không. TX/RX là tín hiệu logic phía TTL và phải đi qua DI/RO của transceiver; A/B là cặp tín hiệu vi sai phía RS485.
Module có sẵn điện trở 120 Ω và tự động đảo chiều không?
Không thể kết luận từ tên PO. Cần xem PCB hoặc đo thực tế; cấu hình sáu chân trên trang đưa DE và /RE ra ngoài để điều khiển thủ công.
Liên hệ tư vấn và báo giá
Xem thêm vật tư điện hoặc liên hệ Ánh Dương để gửi ảnh module, yêu cầu nguồn, sơ đồ chân, tốc độ và môi trường sử dụng trước khi nhận báo giá mã SP-033813.
