Bộ Jack Nguồn GX16-3P 3 Chân Đực Cái

Bộ jack nguồn GX16-3P 3 chân đực cái là gì?

GX16-3P là bộ đầu nối tròn vỏ kim loại gồm một đầu đực gắn panel và một đầu cái gắn cáp, sử dụng ba tiếp điểm. Hai nửa đầu nối được giữ bằng vòng ren, giúp hạn chế tuột giắc do rung hoặc kéo dây. Sản phẩm thường dùng để nối nguồn điện áp thấp, tín hiệu cảm biến và dây điều khiển trên tủ điện, máy tự động, thiết bị đo hoặc bộ sạc.

Mã GX16-3P mô tả kích cỡ dòng GX16 và cấu hình 3 chân; đây là mã phổ thông do nhiều nhà sản xuất cung cấp. Lô hàng cụ thể có thể mang nhãn OEM hoặc ZHQCN. Cần xác nhận nhãn, quy cách đóng gói và thông số điện của đúng lô trước khi đặt.

Thông số nhận dạng đã xác minh

Không dùng mã GX16-3P để tự suy ra điện áp hoặc dòng điện cho phép. Các phiên bản từ nhà sản xuất khác nhau có định mức không giống nhau. Trước khi cấp nguồn, cần đối chiếu datasheet hoặc nhãn của đúng lô hàng và chọn dây dẫn phù hợp.

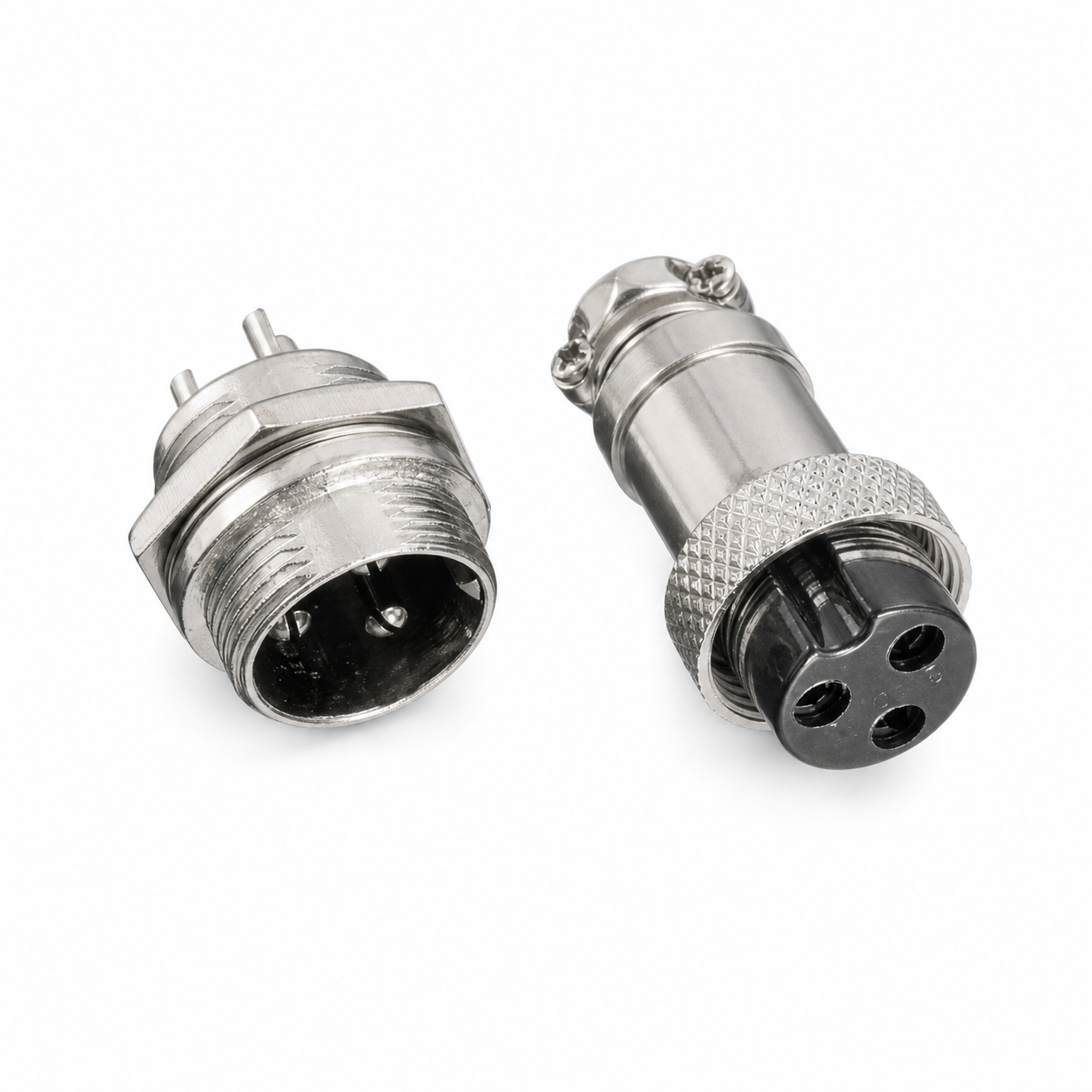

Cấu tạo bộ GX16-3P

• Đầu đực gắn panel: có ba chân kim loại, thân ren và ê-cu để cố định lên vỏ tủ hoặc thiết bị.
• Đầu cái gắn cáp: có ba lỗ tiếp điểm, vòng khía để siết vào ren của đầu panel.
• Kẹp chống kéo: cụm hai vít ở đuôi đầu cái giữ vỏ cáp, giảm lực truyền trực tiếp vào mối hàn.
• Phần cách điện màu đen: định vị ba chân theo đúng hướng, hạn chế cắm sai góc.

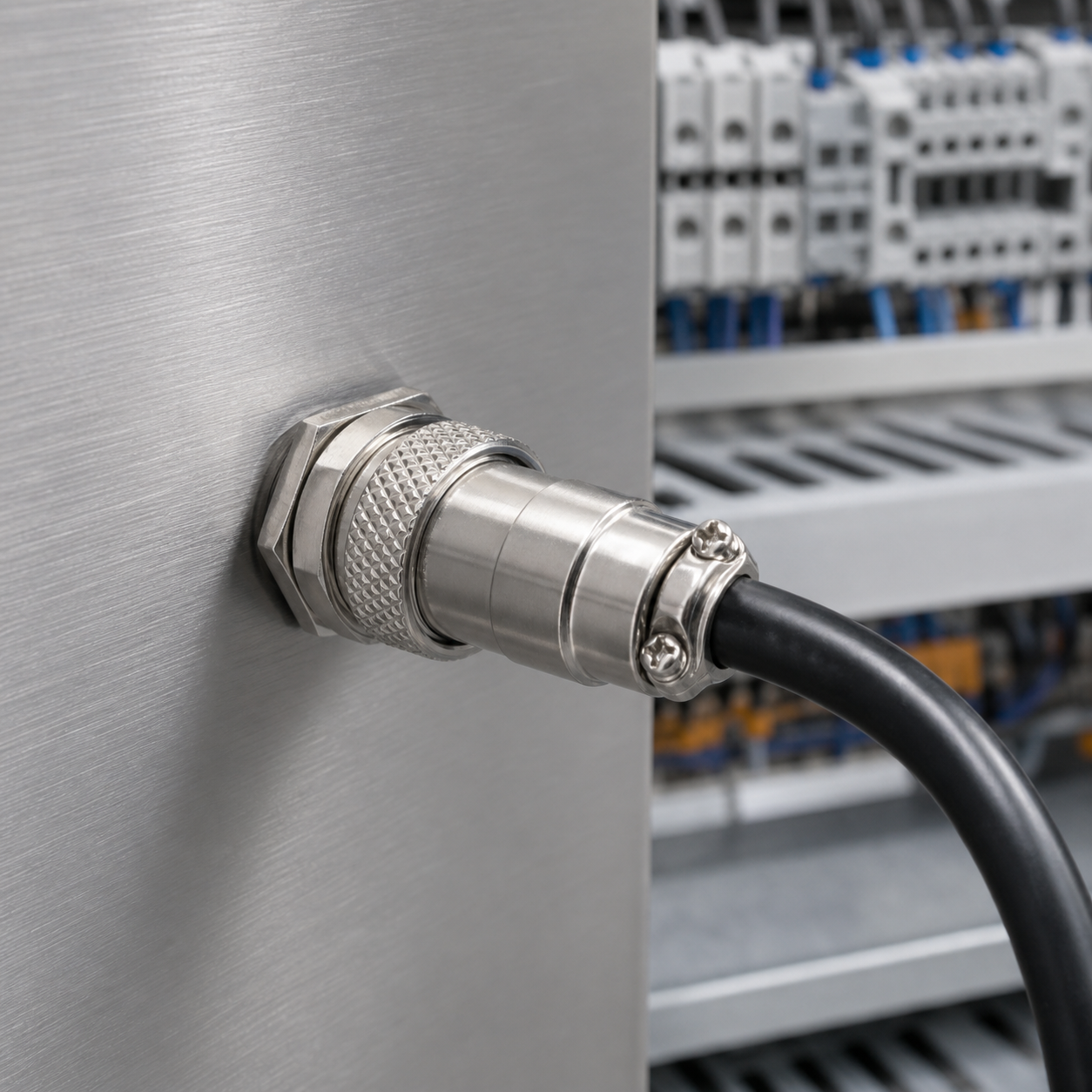

Ưu điểm trong tủ điện và máy tự động

• Khóa ren chắc hơn giắc cắm không có cơ cấu giữ.
• Ba chân cho phép bố trí ba đường tín hiệu hoặc các đường nguồn phù hợp với thiết kế mạch.
• Đầu panel tạo điểm kết nối tháo rời gọn trên vỏ máy.
• Vỏ kim loại phù hợp môi trường xưởng khi lắp đúng kỹ thuật và có chống kéo dây.
• Dễ tháo thiết bị để bảo trì mà không phải cắt dây cố định.

Ứng dụng phổ biến

• Kết nối cảm biến ba dây với tủ điều khiển.
• Nối dây nguồn điện áp thấp cho thiết bị ngoại vi theo định mức đã xác nhận.
• Kết nối tín hiệu trong máy đóng gói, băng tải, thiết bị đo và bộ điều khiển.
• Làm cổng tháo rời cho hộp nguồn, bộ sạc, đèn hoặc thiết bị DIY công nghiệp.

Cách chọn đúng GX16-3P

1. Đếm đúng ba chân và kiểm tra sơ đồ chân của thiết bị. GX16-2P, GX16-4P và các bản nhiều chân không thay thế trực tiếp.
2. Xác nhận cần bộ đực panel + cái cáp hay hai đầu nối cáp. Trang này mô tả cấu hình đực panel và cái cáp.
3. Kiểm tra đường kính lỗ panel, chiều dày vách tủ và không gian phía sau để hàn dây.
4. Yêu cầu datasheet đúng thương hiệu/lô để xác nhận dòng, áp, cấp bảo vệ và nhiệt độ làm việc.
5. Đối chiếu thứ tự chân 1–2–3 trước khi cấp điện; không dựa vào vị trí nhìn bằng mắt từ hai phía vì hướng nhìn có thể đảo.

Hướng dẫn đấu nối an toàn

Ngắt hoàn toàn nguồn điện. Luồn vỏ đuôi và kẹp cáp vào dây trước khi hàn. Đánh dấu từng lõi, hàn đúng sơ đồ chân, bọc cách điện để không chạm chéo và kiểm tra thông mạch bằng đồng hồ. Siết kẹp vào vỏ cáp thay vì vào lõi dẫn. Sau khi cố định đầu panel, cắm đúng rãnh định hướng và chỉ siết vòng ren bằng tay vừa đủ.

GX16 thông dụng không nên mặc định là đầu nối chống nước. Nếu lắp ngoài trời, nơi rửa máy hoặc môi trường ẩm, cần chọn phiên bản có cấp bảo vệ được nhà sản xuất xác nhận và bổ sung biện pháp làm kín phù hợp.

Câu hỏi thường gặp về GX16-3P

GX16-3P có bao nhiêu chân?

Mã 3P chỉ cấu hình ba tiếp điểm. Cần kiểm tra đủ ba chân ở đầu đực và ba lỗ tương ứng ở đầu cái.

Bộ sản phẩm gồm những gì?

Cấu hình trên trang này gồm một đầu đực gắn panel và một đầu cái gắn cáp. Quy cách theo túi hoặc theo bộ cần xác nhận khi báo giá.

GX16-3P chịu được bao nhiêu ampe và vôn?

Định mức thay đổi theo nhà sản xuất và cấu tạo tiếp điểm. Không nên dùng một con số chung; Ánh Dương sẽ đối chiếu đúng datasheet/lô hàng theo yêu cầu ứng dụng.

GX16-3P có chống nước không?

Không nên mặc định có khả năng chống nước nếu nhà sản xuất không công bố cấp IP. Với môi trường ẩm hoặc rửa máy, cần chọn loại được xác nhận cấp bảo vệ.

Có thể dùng cho cảm biến ba dây không?

Có thể nếu điện áp, dòng và sơ đồ chân của cảm biến phù hợp. Phải quy ước chân và đo kiểm trước khi cấp điện.

Liên hệ tư vấn và báo giá

Xem thêm nhóm vật tư điện, các sản phẩm công nghiệp hoặc gửi yêu cầu cho Ánh Dương. Khi hỏi hàng, vui lòng cung cấp số lượng, điện áp/dòng làm việc, kiểu đầu cần dùng và ảnh nhãn nếu phải thay thế đúng mẫu. Giá: Liên hệ.
