Phao Điện Inox Dủ Khang DK-PD-1P-200 Dài 200mm

Giới thiệu phao điện inox DK-PD-1P-200 dài 200 mm

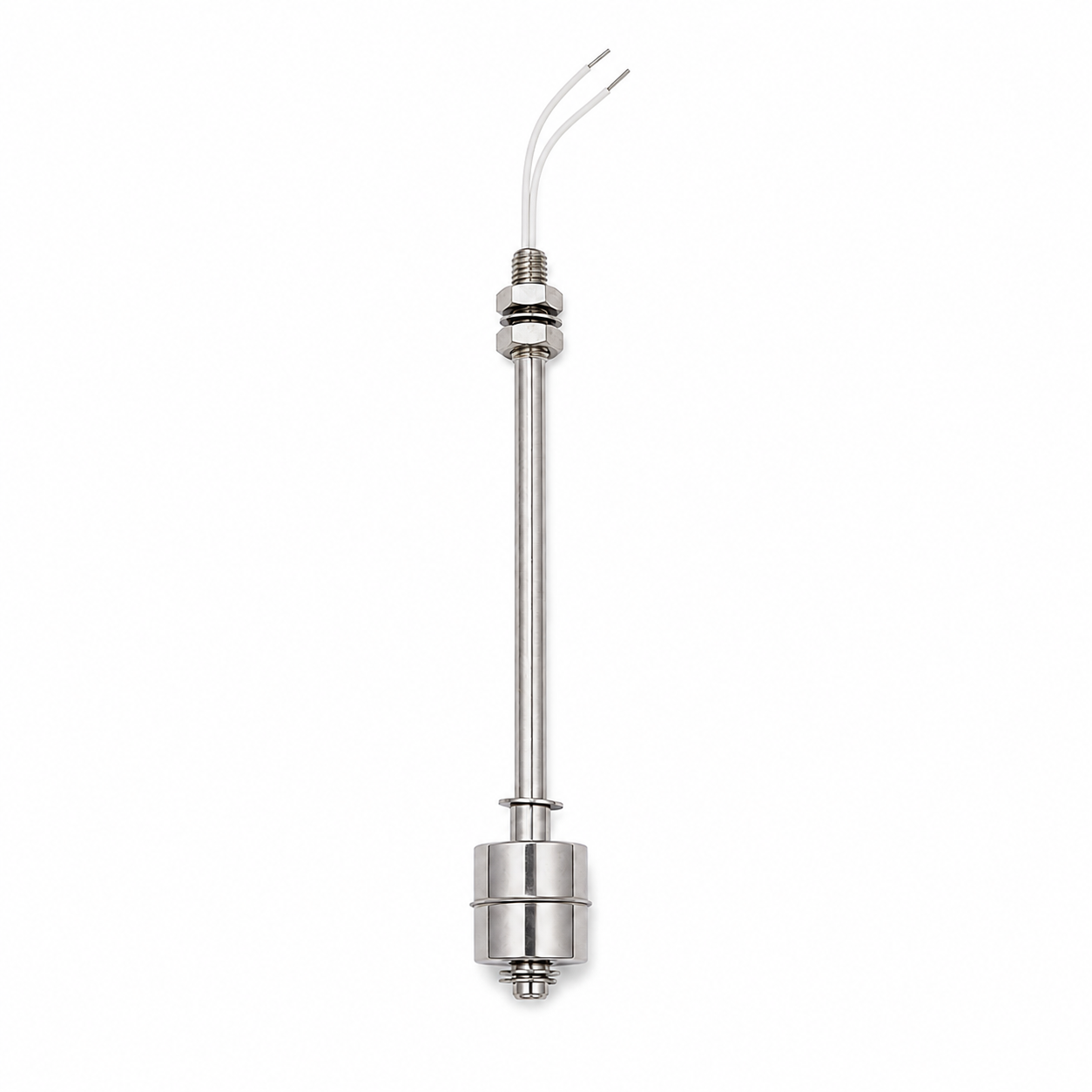

Phao điện inox DK-PD-1P-200 là công tắc báo mức chất lỏng dạng đứng, gồm một phao từ di chuyển trên trục inox dài 200 mm. Khi mặt chất lỏng nâng hoặc hạ phao đến vị trí tác động, nam châm trong phao làm tiếp điểm reed bên trong trục đổi trạng thái để gửi tín hiệu về rơ-le, PLC hoặc mạch cảnh báo.

Sản phẩm phù hợp cho bài toán báo một mức, chống tràn hoặc chống cạn trong bồn nước và các hệ thống chất lỏng tương thích. Mã trong hồ sơ đặt hàng còn được ghi là N-PDI-P-200mm; cần đối chiếu ảnh mẫu, số lượng phao và chiều dài trục trước khi thay thế.

Thông số kỹ thuật và dữ liệu cần đối chiếu

Lưu ý xác minh: Các trị số điện, nhiệt độ, áp suất và lỗ lắp ở trên là dữ liệu công bố cho dòng phao inox Dủ Khang. Trước khi giao hàng, cần kiểm tra nhãn, kích thước ren, vật liệu và trạng thái tiếp điểm của đúng sản phẩm DK-PD-1P-200.

Ưu điểm của phao inox một điểm

• Cấu tạo cơ–từ đơn giản, không cần cấp nguồn riêng cho phần tử reed.
• Trục inox dài 200 mm giúp đặt điểm báo mức sâu hơn loại phao ngắn.
• Một phao, một điểm tác động nên dễ tích hợp vào mạch chống tràn hoặc chống cạn.
• Kích thước gọn, phù hợp bồn có không gian lắp đặt hạn chế.
• Tín hiệu tiếp điểm dễ đưa về rơ-le trung gian, PLC hoặc bộ điều khiển mức.
• Bề mặt inox thuận tiện vệ sinh và chống gỉ tốt trong môi trường phù hợp.

Ứng dụng phù hợp

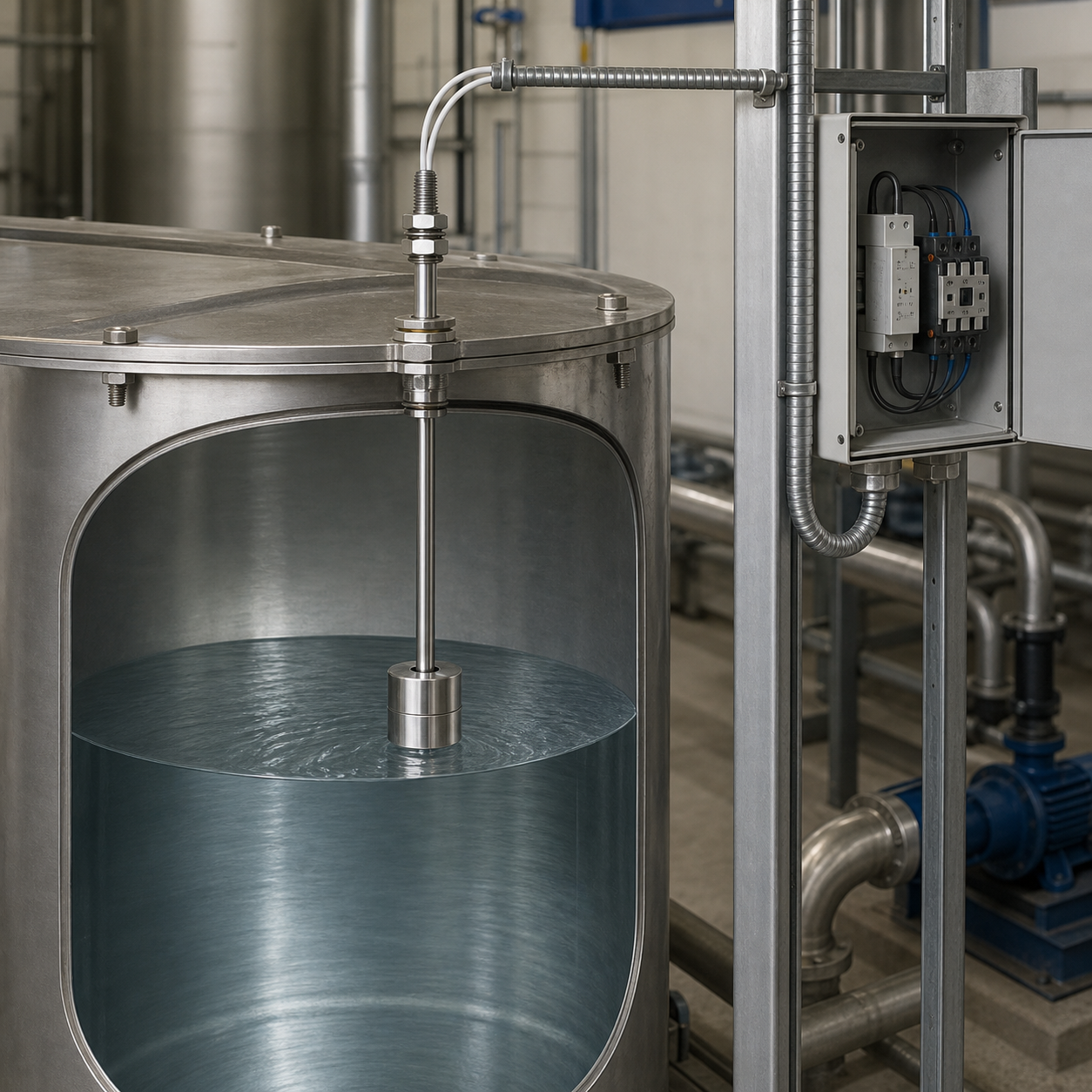

DK-PD-1P-200 có thể dùng để phát hiện mức cao hoặc mức thấp trong bồn nước sạch, bồn nước nóng trong giới hạn cho phép, thùng dầu hoặc hệ thống tuần hoàn chất lỏng. Các ứng dụng phổ biến gồm cảnh báo đầy bồn, bảo vệ bơm chạy khô, xác nhận có chất lỏng trước một chu trình và gửi tín hiệu trạng thái về PLC.

Với nước mặn, hóa chất, dung môi hoặc môi trường dễ cháy nổ, không chọn chỉ theo hình dáng. Cần xác nhận cấp inox, vật liệu gioăng, khả năng tương thích hóa học, nhiệt độ, áp suất và yêu cầu chứng nhận của khu vực lắp đặt.

Cách chọn đúng trước khi đặt hàng

1. Xác nhận cần một điểm báo mức hay hai điểm; mã này là cấu hình 1 phao.
2. Đo chiều dài trục yêu cầu từ mặt lắp đến điểm tác động; cấu hình đang đề cập là 200 mm.
3. Chụp rõ ren lắp, đai ốc, gioăng và đường kính lỗ trên bồn.
4. Xác định lắp từ trên xuống hay từ dưới lên và logic tín hiệu mong muốn là NO hay NC.
5. Cung cấp tên môi chất, tỷ trọng, nhiệt độ và áp suất làm việc.
6. Cho biết điện áp mạch điều khiển và loại đầu vào: rơ-le, PLC hoặc bộ cảnh báo.
7. Nếu thay thế mã N-PDI-P-200mm, gửi ảnh mẫu thực tế để đối chiếu phao, trục và dây.

Hướng dẫn lắp đặt và đấu nối an toàn

• Ngắt nguồn và xả áp bồn trước khi khoan, tháo hoặc lắp phao.
• Lắp trục thẳng đứng, chừa khoảng trống để phao di chuyển tự do, không chạm thành bồn hoặc đường ống vào.
• Dùng đúng gioăng và siết đai ốc vừa lực; không bẻ cong trục 200 mm.
• Trước khi đấu hệ thống, dùng đồng hồ đo để kiểm tra trạng thái đóng/mở khi nâng và hạ phao.
• Đưa tín hiệu phao qua rơ-le trung gian hoặc đầu vào PLC; không đóng cắt bơm, van điện từ công suất lớn trực tiếp.
• Đi dây trong ống bảo vệ, chống nước tại điểm xuyên nắp bồn và tách khỏi cáp động lực.
• Vệ sinh định kỳ cặn bám quanh trục và phao để tránh kẹt cơ khí.

Câu hỏi thường gặp

DK-PD-1P-200 có bao nhiêu phao?

Mã này được mô tả là cấu hình một phao, tương ứng một điểm báo mức trên trục dài 200 mm.

N-PDI-P-200mm và DK-PD-1P-200 có phải cùng một sản phẩm không?

Hai mã cùng xuất hiện cho hạng mục phao inox một phao dài 200 mm trong hồ sơ đặt hàng, nhưng chưa có tài liệu mã hóa chính thức khẳng định hoàn toàn tương đương. Cần đối chiếu ảnh và kích thước mẫu trước khi thay.

Phao có thể bật tắt máy bơm trực tiếp không?

Không nên. Tiếp điểm reed chỉ phù hợp mạch tín hiệu công suất nhỏ. Hãy dùng phao để điều khiển rơ-le trung gian hoặc PLC, sau đó điều khiển contactor của bơm.

Có đổi được trạng thái NO và NC không?

Logic tiếp điểm phụ thuộc hướng lắp và hướng của phao trên nhiều model cùng dòng. Không suy đoán theo màu dây; cần kiểm tra bằng đồng hồ đo trên đúng sản phẩm trước khi đấu.

Phao inox 200 mm dùng được cho hóa chất không?

Chỉ dùng khi vật liệu inox, gioăng và dây tương thích với hóa chất cụ thể. Với axit, kiềm, dung môi hoặc nước mặn, cần cung cấp nồng độ và nhiệt độ để xác nhận vật liệu.

Liên hệ tư vấn và báo giá

Ánh Dương hỗ trợ đối chiếu mã, kích thước trục, ren lắp, môi chất và sơ đồ đấu rơ-le. Xem thêm vật tư điện công nghiệp hoặc liên hệ Ánh Dương để gửi ảnh mẫu và thông số bồn.
