Quạt Lồng Sóc 16 Inch QLS4T01 – Cần Xác Nhận Thông Số

Giới thiệu quạt lồng sóc 16 inch QLS4T01

Quạt lồng sóc 16 inch QLS4T01 là mã quạt ly tâm được ghi trong danh sách mua hàng SP-033939. Tên gọi “lồng sóc” thường chỉ bánh công tác dạng trụ nhiều lá đặt trong vỏ xoắn, hút không khí theo phương trục và đẩy ra cửa xả theo phương tiếp tuyến. Cấu hình này thường dùng trong hệ thống thông gió, cấp gió và hút khí qua đường ống.

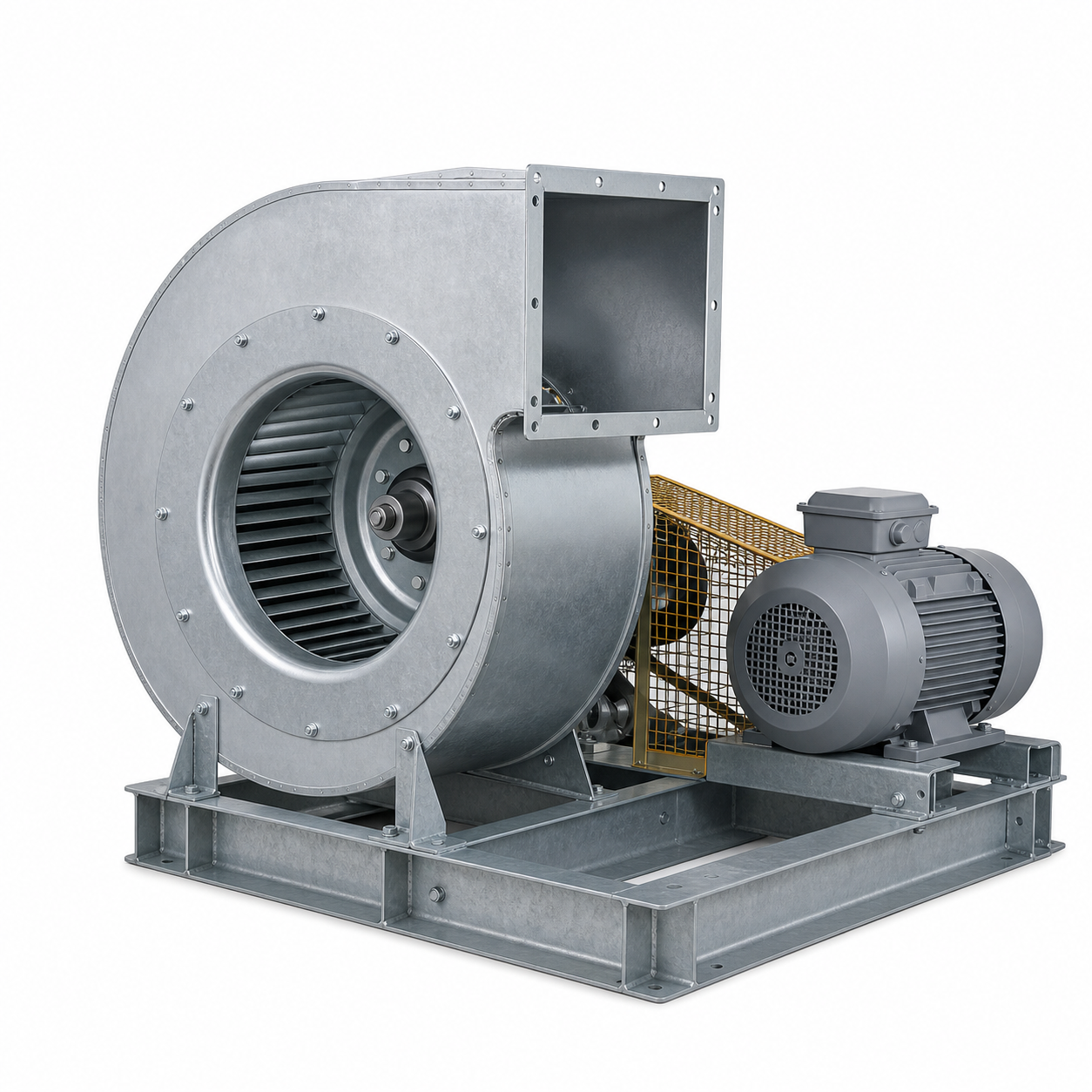

Lưu ý xác minh: chưa tìm thấy datasheet hoặc ảnh nhãn công khai của model QLS4T01. Thông tin “16 inch” tương đương khoảng 406,4 mm nhưng PO chưa nói đây là đường kính bánh công tác, đường kính miệng hút hay kích thước danh nghĩa khác. Hình ảnh trên trang minh họa đúng nguyên lý quạt ly tâm lồng sóc, không thay thế bản vẽ của model thực tế.

Thông tin kỹ thuật hiện có

Nguyên lý và ưu điểm của quạt lồng sóc

Khi bánh công tác quay, không khí đi vào vùng tâm bánh, được các lá cánh gia tốc và đưa ra phía ngoài nhờ lực ly tâm. Vỏ xoắn thu dòng khí và dẫn tới cửa xả. So với quạt hướng trục, quạt ly tâm thường được chọn khi hệ thống có đường ống, bộ lọc, coil hoặc phụ kiện gây tổn thất áp; tuy nhiên khả năng cụ thể phải đọc trên đường đặc tính của đúng model.

• Luồng khí tập trung tại cửa xả, thuận tiện nối với ống gió.
• Có thể tạo áp tĩnh phù hợp cho hệ thống có trở lực khi được chọn đúng điểm làm việc.
• Kết cấu vỏ xoắn giúp định hướng dòng khí rõ ràng.
• Có nhiều cấu hình cánh, cửa hút và truyền động để phù hợp yêu cầu sạch, bụi, nhiệt độ hoặc tiếng ồn.
• Có thể lắp đế chống rung, khớp nối mềm và bộ che truyền động để tăng an toàn vận hành.

Ứng dụng phù hợp

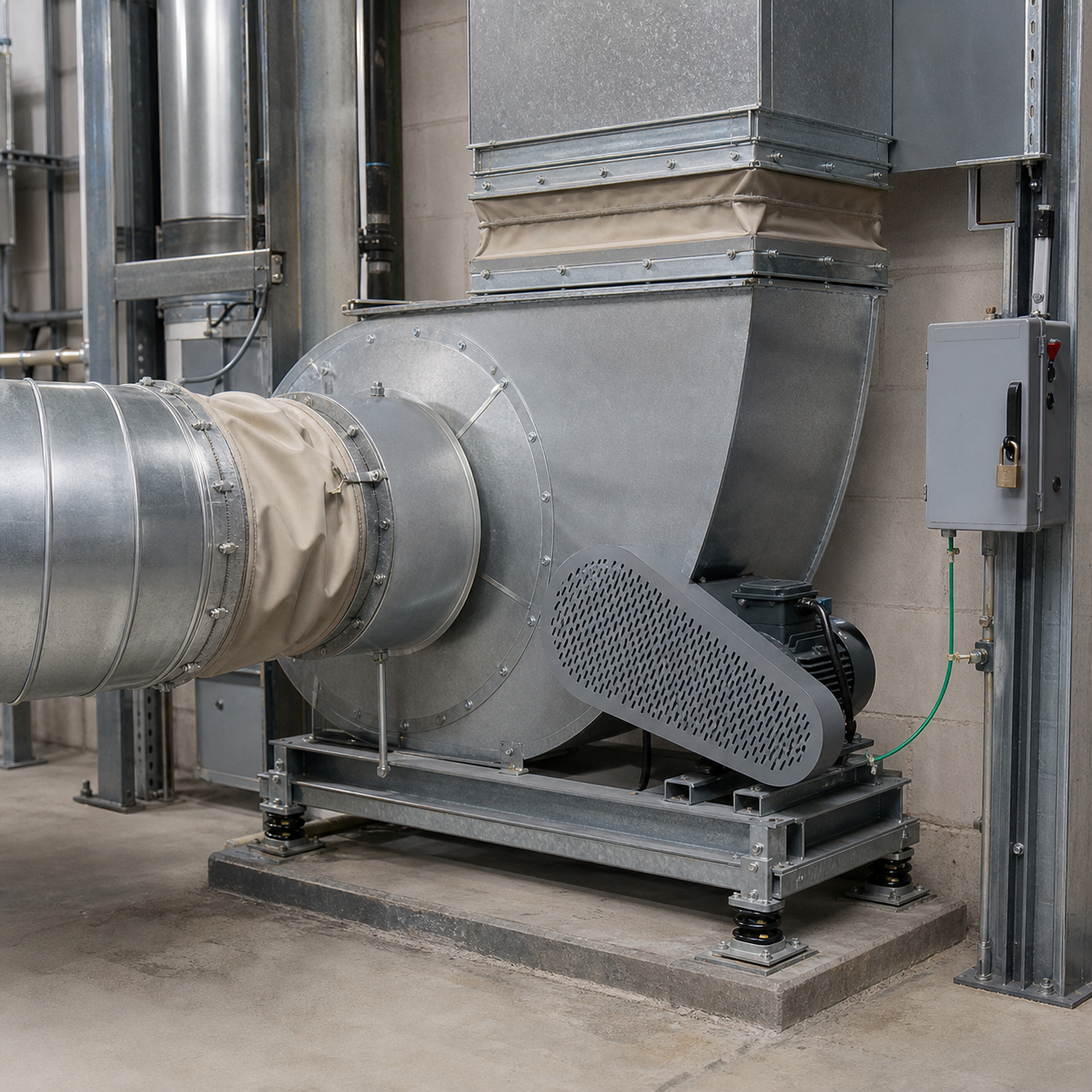

Quạt lồng sóc thường được dùng trong hệ thống cấp/hút gió nhà xưởng, tủ sấy, máy đóng gói, buồng kỹ thuật, tủ điện, hệ thống HVAC, hút hơi và thông gió cục bộ. Việc dùng cho bụi, khí ăn mòn, hơi dễ cháy, nhiệt độ cao hoặc môi trường thực phẩm phải dựa trên vật liệu, kiểu cánh, độ kín, motor và chứng nhận phù hợp; không thể suy ra từ model QLS4T01 khi chưa có nhãn.

Cách chọn đúng QLS4T01 trước khi đặt hàng

1. Gửi ảnh rõ tem motor, tem quạt, tổng thể vỏ, cửa hút, cửa xả và bộ truyền động.
2. Xác nhận kích thước 16 inch được đo tại bánh công tác, miệng hút hay vị trí khác.
3. Cung cấp lưu lượng yêu cầu và áp suất tĩnh tại điểm làm việc; không chọn chỉ theo đường kính.
4. Đối chiếu điện áp, số pha, tần số, công suất, tốc độ và kiểu điều khiển motor.
5. Xác nhận chiều quay khi nhìn từ phía truyền động cùng góc/hướng cửa xả để tránh lắp ngược.
6. Đo kích thước mặt bích, lỗ chân đế, khoảng tâm và không gian bảo trì.
7. Nêu nhiệt độ khí, hàm lượng bụi, độ ẩm, hóa chất, yêu cầu tiếng ồn và thời gian chạy liên tục.

Hướng dẫn lắp đặt và vận hành

• Lắp quạt trên bệ phẳng, đủ cứng; dùng đệm chống rung và siết chặt bulong chân đế.
• Dùng khớp nối mềm ở cửa hút/xả để giảm truyền rung, nhưng không để khớp mềm chịu toàn bộ trọng lượng ống.
• Bảo đảm có lưới chắn tại miệng hở và che kín dây đai, puly hoặc khớp nối quay.
• Kiểm tra bánh công tác quay tự do, không cạ vỏ; quay thử bằng tay khi đã cô lập nguồn.
• Đấu motor theo đúng sơ đồ trên tem, bảo vệ quá tải và nối đất.
• Chạy thử ngắn để kiểm tra chiều quay, rung, tiếng ồn và dòng điện trước khi nối tải đầy đủ.
• Khóa và treo thẻ nguồn trước khi mở cửa kiểm tra hoặc làm sạch bánh công tác.

Câu hỏi thường gặp

Quạt lồng sóc 16 inch có đường kính chính xác bao nhiêu?

16 inch tương đương 406,4 mm, nhưng cần xác nhận nhà sản xuất dùng số này cho đường kính bánh công tác, miệng hút hay kích thước danh nghĩa khác.

QLS4T01 dùng điện 220 V hay 380 V?

PO chưa có dữ liệu điện áp. Cần đọc tem motor; không được đấu nguồn dựa trên suy đoán.

Có thể biết lưu lượng và cột áp từ kích thước 16 inch không?

Không. Lưu lượng và áp suất còn phụ thuộc hình học bánh, tốc độ, công suất và hệ thống; cần đường đặc tính của đúng model.

Ảnh trên trang có phải ảnh QLS4T01 thực tế không?

Không. Đây là ảnh minh họa cấu tạo quạt ly tâm lồng sóc do chưa có ảnh nhãn/model công khai; mẫu giao hàng phải được đối chiếu riêng.

Cần cung cấp gì để báo giá chính xác?

Cần ảnh tem, kích thước lắp, lưu lượng, áp suất, điện áp, công suất, chiều quay, hướng cửa xả, vật liệu khí và điều kiện môi trường.

Liên hệ tư vấn và báo giá

Xem thêm vật tư điện công nghiệp hoặc liên hệ Ánh Dương để gửi ảnh tem và thông số làm việc của quạt QLS4T01 trước khi nhận báo giá.
