Module Analog Mitsubishi FX3U-4AD 4 Kênh 16 Bit

Module analog Mitsubishi FX3U-4AD là khối mở rộng ngõ vào tương tự dành cho PLC MELSEC-F. Thiết bị tiếp nhận tối đa bốn tín hiệu điện áp hoặc dòng điện từ cảm biến, bộ chuyển đổi và thiết bị đo, sau đó chuyển đổi chúng thành dữ liệu số để PLC xử lý. Đây là giải pháp phù hợp cho hệ thống cần thu thập áp suất, nhiệt độ qua transmitter, lưu lượng, mức, lực hoặc các đại lượng công nghệ dùng chuẩn 0–10V, ±10V và 4–20mA.

FX3U-4AD không phải module ngõ ra và không cấp tín hiệu điều khiển cho biến tần hoặc van tuyến tính. Khi thay thế hoặc đặt mới, người dùng cần kiểm tra đúng mã FX3U-4AD, loại tín hiệu, nguồn phụ 24VDC, PLC chủ và phụ kiện chuyển đổi bus. Ánh Dương cung cấp sản phẩm theo yêu cầu và hỗ trợ rà soát khả năng tương thích trước khi báo giá.

Thông số kỹ thuật Mitsubishi FX3U-4AD

Các giá trị trong bảng được đối chiếu từ e-shop và tài liệu lắp đặt của Mitsubishi Electric. Dải tín hiệu phải được cấu hình đúng cho từng kênh; không đấu nguồn điện áp vào kênh đang thiết lập chế độ đo dòng.

FX3U-4AD dùng để làm gì?

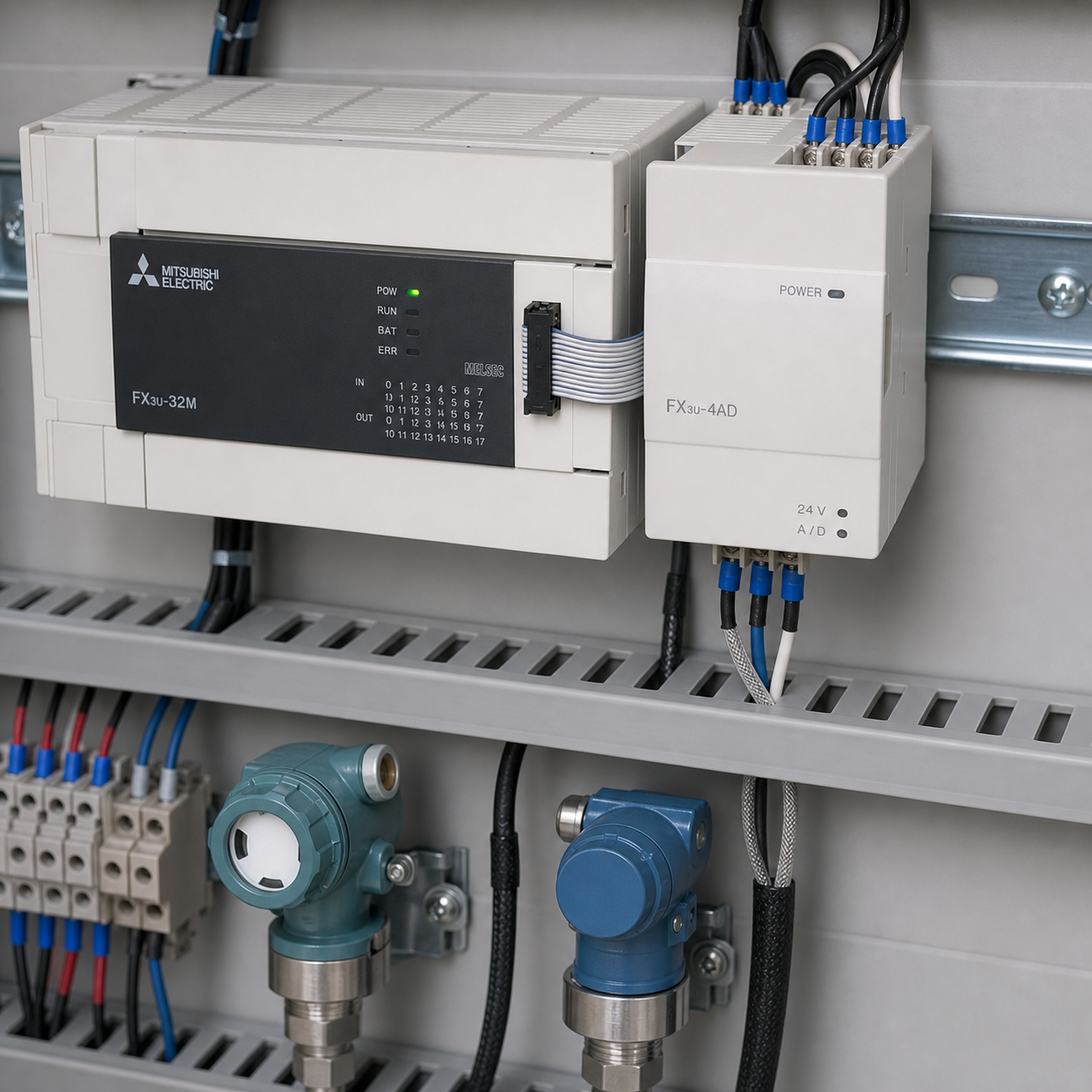

CPU PLC xử lý tín hiệu số trực tiếp, nhưng nhiều cảm biến công nghiệp truyền giá trị dưới dạng analog. FX3U-4AD đóng vai trò cầu nối giữa thiết bị đo và chương trình PLC. Bốn kênh cho phép một module thu nhận nhiều đại lượng trong cùng hệ thống, chẳng hạn áp suất đường khí, mức bồn, lưu lượng nước và nhiệt độ từ transmitter.

• Đọc transmitter áp suất, mức, lưu lượng hoặc chênh áp có ngõ ra 4–20mA.
• Đọc bộ chuyển đổi nhiệt độ sang tín hiệu dòng hoặc điện áp chuẩn.
• Nhận tín hiệu ±10V từ load cell amplifier, bộ điều khiển lực hoặc thiết bị đo.
• Giám sát giá trị công nghệ trên HMI và đặt ngưỡng cảnh báo trong PLC.
• Ghi dữ liệu phục vụ bảo trì dự đoán, truy xuất và đánh giá chất lượng quá trình.

Module chỉ nhận tín hiệu analog. Nếu ứng dụng cần xuất tín hiệu điều khiển 0–10V hoặc 4–20mA, phải chọn module analog output phù hợp, không dùng FX3U-4AD thay thế.

Cách chọn đúng module analog

1. Xác nhận tín hiệu của cảm biến

Kiểm tra cảm biến dùng 4–20mA, 0–10V hay ±10V. Với tín hiệu dòng, cần xem transmitter là loại hai dây, ba dây hay bốn dây để thiết kế nguồn và vòng dòng chính xác. Tín hiệu yếu phải dùng cáp chống nhiễu và đấu shield theo tài liệu hệ thống.

2. Kiểm tra số lượng kênh

FX3U-4AD có bốn kênh. Hãy tính cả điểm đo hiện tại và phần dự phòng hợp lý. Nếu chỉ cần một kênh, vẫn phải cân nhắc chi phí, không gian tủ và kế hoạch mở rộng; nếu cần nhiều hơn bốn kênh, cần kiểm tra số block đặc biệt mà CPU và cấu hình bus cho phép.

3. Kiểm tra PLC chủ và phụ kiện bus

Module được lắp bên phải CPU hoặc khối mở rộng tương thích và liên kết qua cáp mở rộng. Khi dùng với FX3GC hoặc FX3UC, tài liệu hãng yêu cầu phụ kiện FX2NC-CNV-IF hoặc FX3UC-1PS-5V tùy cấu hình. Khi chuyển sang FX5U hoặc FX5UC, cần bộ chuyển đổi bus FX5-CNV-BUS hoặc FX5-CNV-BUSC. Không nên đặt module chỉ dựa vào hình dáng giống nhau.

4. Kiểm tra vòng đời sản phẩm

Mitsubishi Electric đã công bố FX3U-4AD thuộc nhóm End Of Life, với mốc EOL ngày 19/06/2026, thời hạn đặt hàng cuối được hãng công bố là 31/01/2027 và sản phẩm kế nhiệm FX5-4AD. Các mốc này có thể ảnh hưởng đến khả năng cung ứng, bảo trì dài hạn và tiêu chuẩn hóa linh kiện. Với máy đang sử dụng FX3U, khách hàng có thể cần đúng mã để thay nhanh; với dự án mới, nên đánh giá giải pháp FX5 và chi phí chuyển đổi chương trình, bus, nguồn và đấu dây.

Hướng dẫn lắp đặt FX3U-4AD

1. Ngắt toàn bộ nguồn PLC và nguồn phụ 24VDC trước khi thao tác.
2. Kiểm tra mã module, phụ kiện đi kèm và tình trạng đầu nối mở rộng.
3. Gắn module lên ray DIN 35mm hoặc dùng hai lỗ bắt vít M4 theo bản vẽ hãng.
4. Kết nối cáp mở rộng với CPU hoặc block ở bên trái, tránh làm gập hoặc ép cáp.
5. Đấu nguồn 24VDC đúng cực vào terminal nguồn của module.
6. Đấu từng kênh theo sơ đồ dòng hoặc điện áp; không trộn hai kiểu đấu trên cùng kênh.
7. Đấu shield và tiếp địa gần PLC, giữ dây tín hiệu xa dây động lực và contactor.
8. Cấp nguồn, kiểm tra đèn POWER, 24V và A/D trước khi chạy chương trình.

Đèn POWER sáng khi module nhận nguồn 5VDC từ PLC. Đèn 24V thể hiện nguồn phụ được cấp đúng. Đèn A/D nhấp nháy tốc độ cao trong quá trình chuyển đổi. Nếu đèn không đúng trạng thái, hãy kiểm tra nguồn, cáp bus và terminal trước khi chỉnh chương trình.

Lưu ý đấu dây chống nhiễu

Tín hiệu analog nhạy với nhiễu từ biến tần, servo, contactor và cáp động lực. Dùng cáp xoắn đôi có shield cho đường tín hiệu, tách máng tín hiệu khỏi cáp nguồn và giữ dây càng ngắn càng tốt. Điểm tiếp địa cần gần PLC; tài liệu lắp đặt nêu điện trở nối đất 100Ω hoặc thấp hơn. Không nối shield tùy tiện ở nhiều điểm nếu thiết kế nhà máy chưa đánh giá dòng vòng đất.

Với ngõ vào dòng, điện trở và sơ đồ terminal khác ngõ vào điện áp. Đấu sai có thể làm giá trị bão hòa, sai số lớn hoặc hư thiết bị đo. Sau khi hoàn tất, nên kiểm tra bằng nguồn chuẩn hoặc thiết bị mô phỏng 4–20mA tại 0%, 50% và 100% dải đo.

Cấu hình và chạy thử

Trước khi scale dữ liệu, cần chọn đúng chế độ cho từng kênh và xác định dải số tương ứng trong tài liệu Analog Control Edition. Chương trình PLC nên tách ba phần: đọc giá trị thô, kiểm tra lỗi và quy đổi sang đơn vị kỹ thuật. Ví dụ, áp suất cần hiển thị theo bar hoặc MPa; lưu lượng theo lít/phút hoặc m³/giờ.

Nên thiết lập giới hạn hợp lý để phát hiện đứt dây, quá dải hoặc cảm biến lỗi. Không dùng một giá trị bất thường duy nhất để dừng máy nếu quá trình có nhiễu; có thể kết hợp thời gian xác nhận, lọc số và trạng thái chẩn đoán. Sau khi hiệu chuẩn, ghi lại thông số kênh, sơ đồ terminal và hệ số scale trong hồ sơ máy.

Khi nào nên giữ FX3U-4AD, khi nào nên chuyển FX5-4AD?

Việc đổi sang sản phẩm kế nhiệm không phải lúc nào cũng thay trực tiếp một-một. Cần kiểm tra thông số kênh, cách scale, thiết bị bus, kích thước tủ và chương trình hiện hữu trước khi quyết định.

Tài liệu và hỗ trợ lựa chọn

Khách hàng có thể xem thêm nhóm vật tư điện và tự động hóa, tham khảo PLC Panasonic FP-X0 AFPX0L30R-F hoặc gửi yêu cầu cho Ánh Dương. Khi liên hệ, nên cung cấp ảnh tem CPU, danh sách module đang lắp, loại cảm biến, kiểu tín hiệu và số kênh cần dùng.

• Trang sản phẩm FX3U-4AD của Mitsubishi Electric
• Installation Manual FX3U-4AD
• Trung tâm tài liệu chính hãng Mitsubishi Electric

Câu hỏi thường gặp về Mitsubishi FX3U-4AD

FX3U-4AD có bao nhiêu kênh?

Module có bốn kênh ngõ vào analog. Mỗi kênh được cấu hình để nhận tín hiệu dòng hoặc điện áp theo dải mà hãng hỗ trợ.

FX3U-4AD có xuất tín hiệu 4–20mA không?

Không. Đây là module analog input. Thiết bị nhận tín hiệu 4–20mA từ cảm biến hoặc transmitter; muốn xuất tín hiệu analog phải chọn module output phù hợp.

FX3U-4AD dùng nguồn bao nhiêu?

Module dùng nguồn phụ 24VDC và nhận nguồn hệ thống từ PLC qua cáp mở rộng. Cần kiểm tra cả hai đường nguồn khi chẩn đoán lỗi.

Có thể lắp FX3U-4AD với PLC FX5U không?

Tài liệu hãng cho phép kết nối thông qua bộ chuyển đổi FX5-CNV-BUS hoặc FX5-CNV-BUSC tùy cấu hình. Cần kiểm tra tài liệu CPU và bố trí hệ thống trước khi lắp.

FX3U-4AD đã ngừng sản xuất chưa?

Trang Mitsubishi Electric hiện ghi sản phẩm thuộc vòng đời EOL, mốc EOL 19/06/2026, đặt hàng cuối 31/01/2027 và sản phẩm kế nhiệm FX5-4AD. Khả năng cung ứng thực tế phải được xác nhận tại thời điểm yêu cầu.

Cần cung cấp thông tin gì để báo giá?

Hãy gửi mã FX3U-4AD, mã CPU PLC, số lượng, hình ảnh tem thiết bị, loại tín hiệu cảm biến và yêu cầu thời gian giao. Giá và khả năng cung ứng sẽ được xác nhận riêng.
