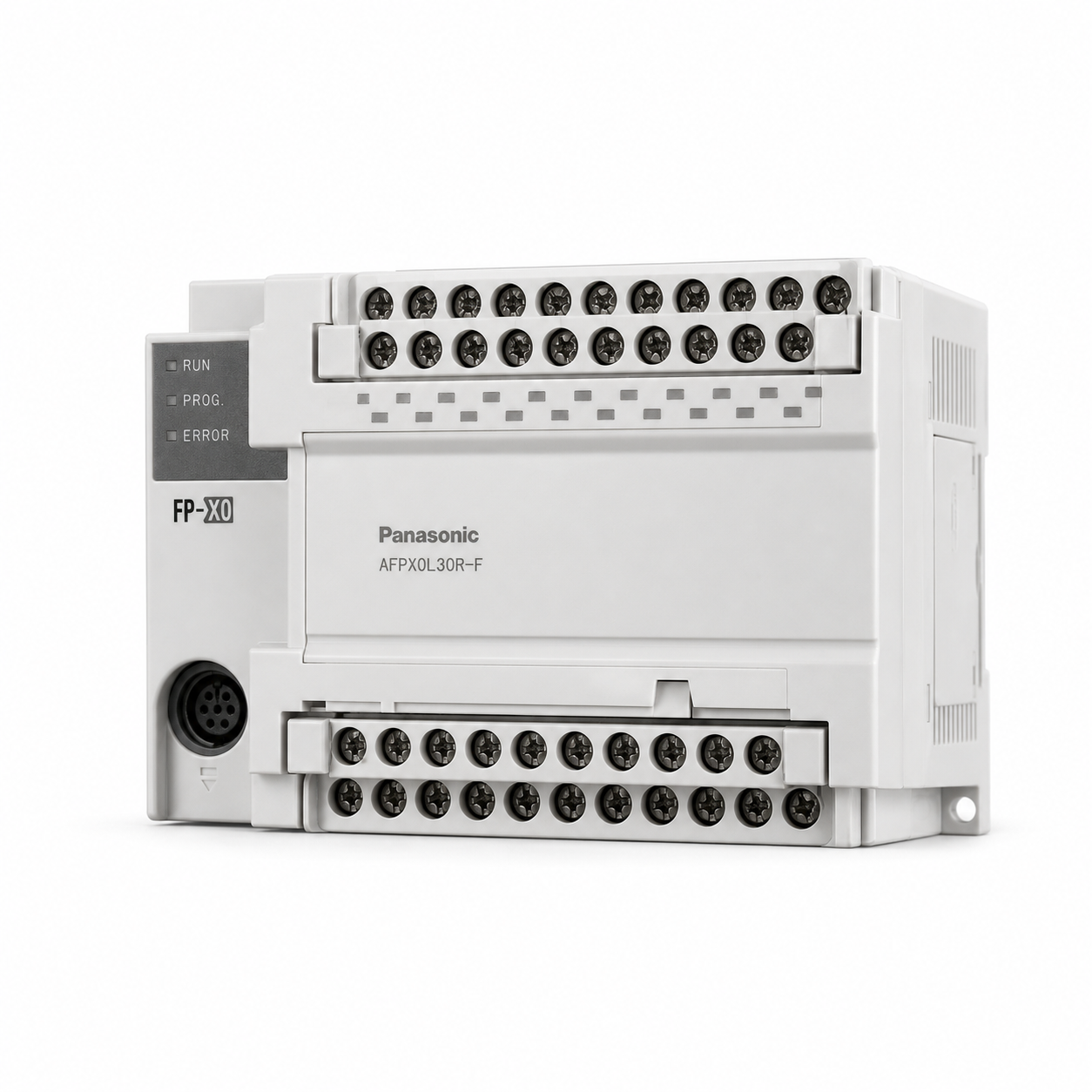

PLC Panasonic FP-X0 AFPX0L30R-F 30 I/O

Panasonic AFPX0L30R-F thuộc dòng PLC FP-X0, tích hợp 30 điểm I/O gồm 16 ngõ vào DC, 10 ngõ ra relay và 4 ngõ ra transistor. Bộ điều khiển dùng nguồn 100–240 VAC và bộ nhớ chương trình 2,5k bước.

Thông số PLC AFPX0L30R-F

Ưu điểm nổi bật

• Kết hợp ngõ ra relay và transistor trong cùng một CPU nhỏ gọn.
• Flash-ROM tích hợp giúp lưu chương trình không cần pin sao lưu.
• Ngõ vào tốc độ cao hỗ trợ bộ đếm một pha và hai pha đến 20 kHz.
• Hai kênh phát xung đến 20 kHz hoặc PWM đến 1,6 kHz.
• Nguồn AC dải rộng thuận tiện lắp trong nhiều tủ điện máy.

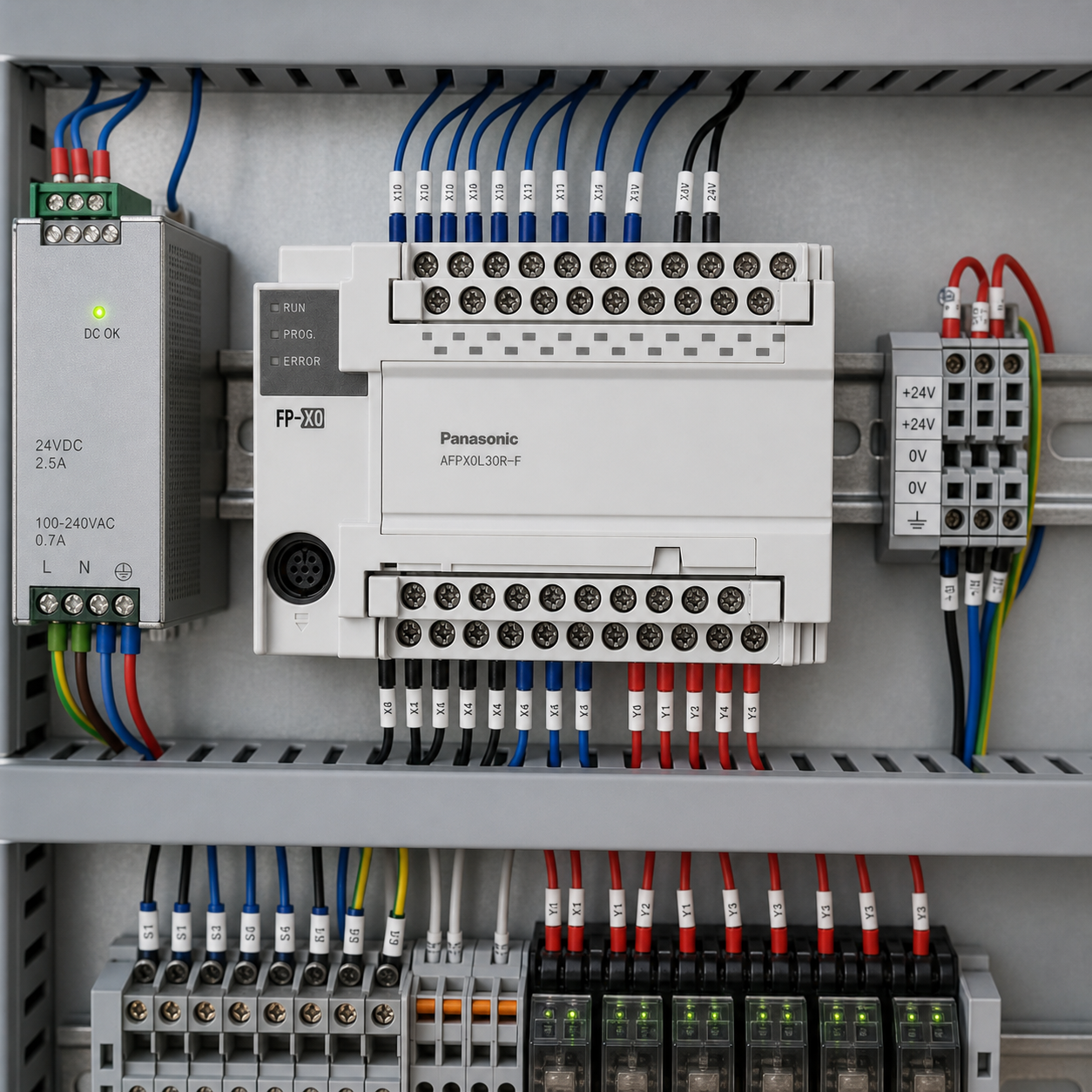

Ứng dụng phù hợp

• Máy đóng gói, máy cấp liệu và băng tải.
• Điều khiển xi lanh, van điện từ và động cơ qua relay trung gian.
• Đếm sản phẩm, đo xung encoder và điều khiển vị trí đơn giản.
• Tự động hóa máy độc lập có quy mô I/O nhỏ và vừa.

Hướng dẫn lựa chọn và lắp đặt

1. Lập bảng I/O để bảo đảm đủ 16 ngõ vào và 14 ngõ ra tích hợp.
2. Phân biệt tải dùng ngõ ra relay với tải tốc độ cao dùng transistor.
3. Thiết kế cầu chì, relay trung gian và chống nhiễu phù hợp từng tải.
4. Đi dây tín hiệu tách khỏi cáp động lực, nối đất tủ đúng kỹ thuật.
5. Sao lưu chương trình và kiểm tra trạng thái RUN/ERROR trước khi vận hành.

Câu hỏi thường gặp

AFPX0L30R-F có bao nhiêu điểm I/O?

PLC có 30 điểm I/O: 16 ngõ vào DC, 10 ngõ ra relay và 4 ngõ ra transistor.

PLC dùng nguồn cấp nào?

Bộ điều khiển dùng nguồn AC 100–240 V, dải cho phép 85–264 V AC.

Dung lượng chương trình bao nhiêu?

Bộ nhớ chương trình tích hợp có dung lượng 2,5k bước và dùng Flash-ROM không cần pin sao lưu.

Ngõ ra relay chịu tải bao nhiêu?

Tải điện trở danh định là 2 A tại 250 V AC hoặc 2 A tại 30 V DC cho mỗi điểm, đồng thời phải tuân thủ giới hạn tổng của từng nhóm ngõ ra.

PLC có ngõ ra xung không?

Bốn ngõ ra transistor cho phép cấu hình hai kênh xung tối đa 20 kHz hoặc hai kênh PWM tối đa 1,6 kHz.

Liên hệ Ánh Dương để được tư vấn PLC Panasonic AFPX0L30R-F và nhận báo giá.
