Đầu Nối Hongyao MRD1.25-156 4 Pin Ô Tô

Giới thiệu đầu nối Hongyao MRD1.25-156 4 pin

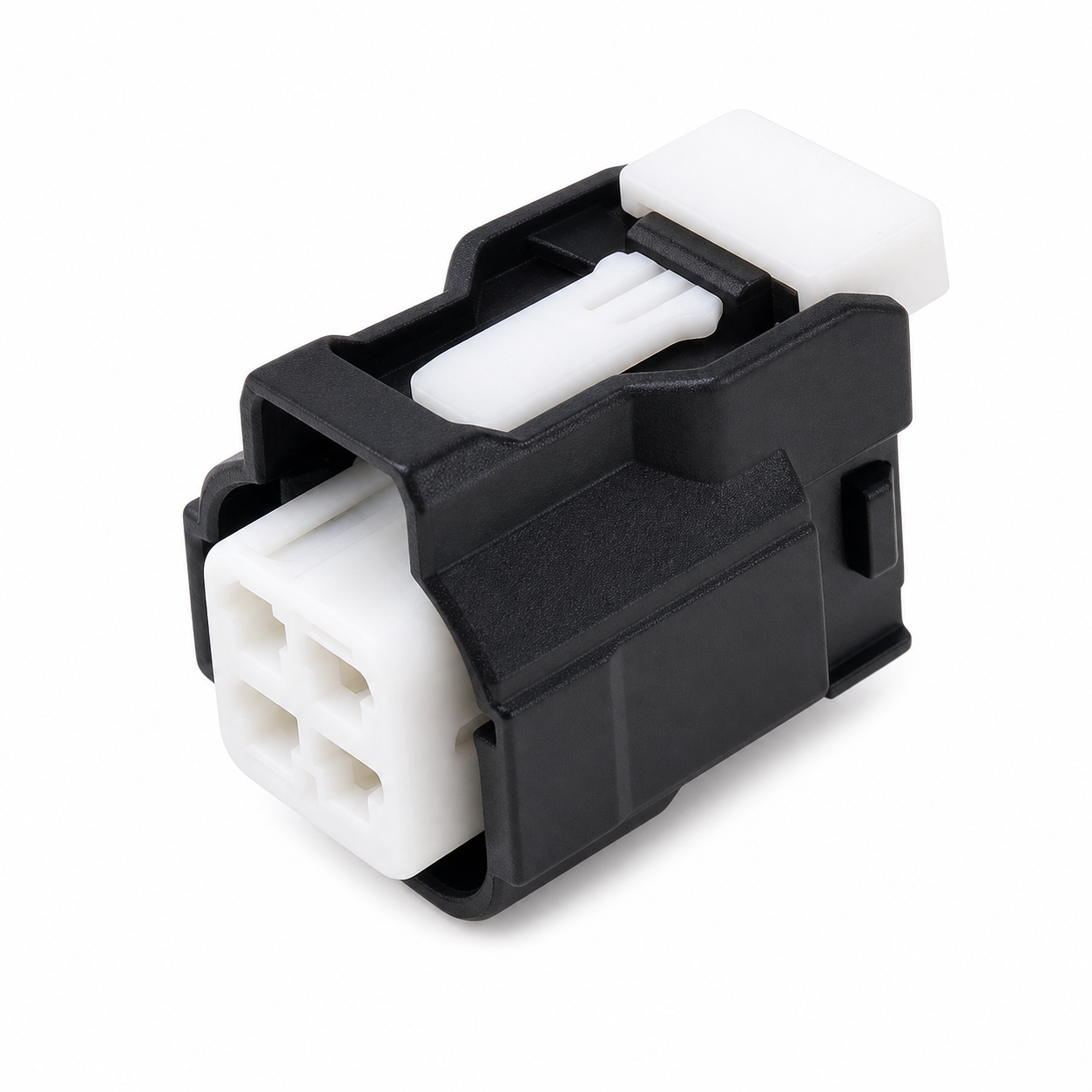

Đầu nối Hongyao MRD1.25-156 4 pin là vỏ giắc dùng để tổ chức bốn đường dây trong một đầu nối gọn, có định hướng lắp và khóa phụ giúp giữ cụm terminal ổn định. Hình dạng nhận biết gồm thân vỏ màu đen, mặt trước màu trắng với bốn khoang 2 × 2 và chi tiết khóa phụ màu trắng ở phía sau.

Sản phẩm được cung cấp theo mã MRD1.25-156. Khi đặt hàng, nên dùng nguyên mã này thay vì chỉ gọi “giắc 4 pin”, vì nhiều dòng đầu nối có cùng số chân nhưng khác rãnh định vị, khóa và loại terminal.

Thông số nhận dạng đã xác minh

Kích thước trên dùng để nhận dạng vỏ đầu nối. Thông số dòng điện, điện áp và tiết diện dây được quyết định bởi bộ terminal tương thích và thiết kế mạch; vì vậy cần chọn theo bản vẽ đầu cốt thay vì suy từ kích thước housing.

Ưu điểm của đầu nối MRD1.25-156

• Bốn mạch trong một đầu nối: giúp bó dây gọn hơn so với sử dụng nhiều jack đơn.
• Bố trí 2 × 2 dễ kiểm tra: thuận tiện đánh số chân và đối chiếu sơ đồ dây.
• Có khóa phụ: hỗ trợ cố định terminal sau khi bấm và đưa vào đúng khoang.
• Hình dạng định hướng: hạn chế cắm sai chiều khi sử dụng đúng đầu đối ứng.
• Dễ bảo trì: có thể tách cụm dây khỏi cảm biến hoặc thiết bị mà không phải tháo từng dây rời.

Ứng dụng phổ biến

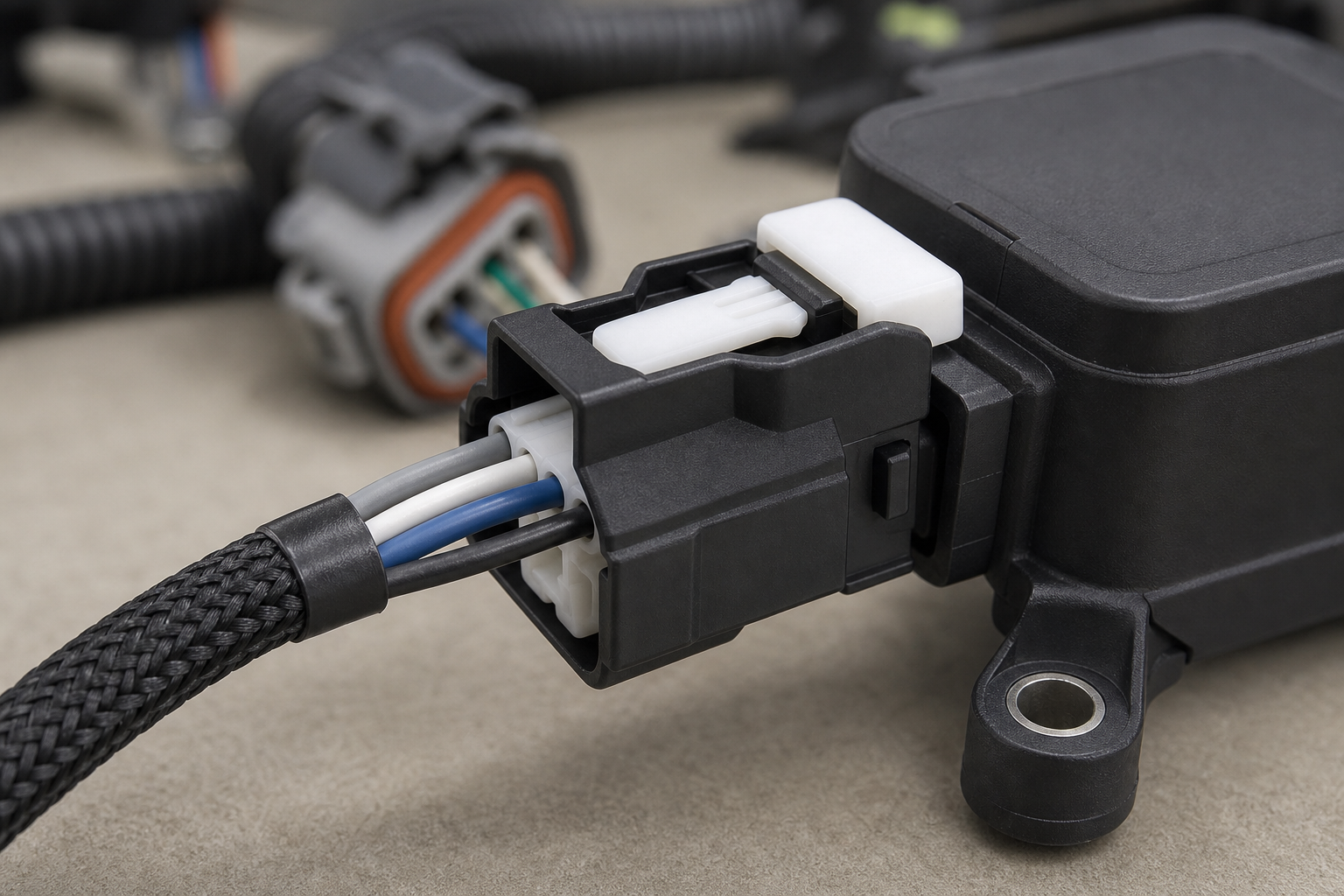

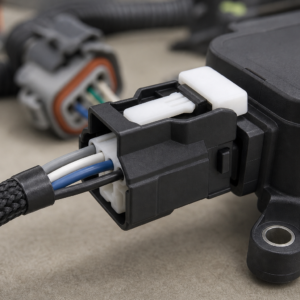

Đầu nối 4 pin MRD1.25-156 thường được lựa chọn cho cụm dây điện ô tô, xe chuyên dụng, máy công trình và thiết bị tự động hóa có yêu cầu tháo lắp nhanh. Bốn vị trí có thể phục vụ dây nguồn, mass và hai dây tín hiệu của cảm biến; cách phân bổ chân phải tuân theo sơ đồ điện của thiết bị thực tế.

Cách chọn đúng đầu nối và phụ kiện

1. Đối chiếu đủ mã MRD1.25-156: kiểm tra ký tự, số pin và hình dạng rãnh khóa trên đầu cũ.
2. So sánh mặt cắm 2 × 2: bốn khoang phải cùng vị trí, hình dạng và hướng lẫy với đầu đối ứng.
3. Chọn đúng terminal: terminal phải phù hợp housing, tiết diện dây và dải làm việc của mạch.
4. Kiểm tra đầu đối ứng: không ghép theo số chân đơn thuần; hai housing 4 pin vẫn có thể không tương thích.
5. Xác định số lượng trọn bộ: khi làm harness mới cần tính vỏ giắc, terminal, đầu đối ứng và phụ kiện làm kín nếu thiết kế gốc có sử dụng.

Hướng dẫn bấm dây và lắp ráp

1. Ngắt nguồn và ghi lại sơ đồ chân trước khi tháo giắc cũ.
2. Tuốt dây đúng chiều dài mà terminal yêu cầu, không làm đứt sợi dẫn.
3. Dùng kìm crimp đúng khuôn để bấm phần lõi dẫn và phần giữ vỏ cách điện.
4. Kéo thử nhẹ từng terminal, sau đó đưa vào đúng khoang đến khi lẫy giữ ăn khớp.
5. Lắp khóa phụ màu trắng, kiểm tra thứ tự bốn dây và thử độ chắc của toàn bộ cụm.
6. Đo thông mạch và kiểm tra chạm chập trước khi cấp điện.

Nếu cần thêm đầu nối công nghiệp dạng tròn, có thể tham khảo bộ jack GX16-4P 4 pin. Xem thêm nhóm vật tư điện và linh kiện kết nối hoặc gửi hình đầu cũ để Ánh Dương hỗ trợ đối chiếu.

Câu hỏi thường gặp về MRD1.25-156

MRD1.25-156 có bao nhiêu chân?

Sản phẩm có 4 vị trí terminal, bố trí thành hai hàng và hai cột ở mặt cắm.

Kích thước đầu nối MRD1.25-156 là bao nhiêu?

Kích thước vỏ tham chiếu là 28,4 × 20,7 × 22,5 mm.

Có thể chọn terminal chỉ dựa vào hình ảnh không?

Không nên. Cần đối chiếu series terminal, tiết diện dây, khuôn bấm và đầu đối ứng để bảo đảm lắp đúng.

Đầu nối này có dùng cho cảm biến ô tô không?

Có thể dùng trong cụm dây cảm biến bốn đường, với điều kiện cấu trúc khóa, terminal và sơ đồ chân tương thích thiết bị.

Ánh Dương có hỗ trợ đối chiếu mẫu cũ không?

Có. Khách hàng nên gửi ảnh rõ mặt cắm, mặt khóa, kích thước và số lượng để được kiểm tra đúng mã trước khi báo giá.
