Bộ Jack GX16-4P 4 Pin Đực Cái Gắn Panel

Bộ jack GX16-4P 4 pin đực cái gắn panel là giải pháp kết nối cáp tháo lắp nhanh cho tủ điện, máy tự động và thiết bị đo lường. Bộ sản phẩm gồm phần đầu đực lắp cố định trên vách panel và phần đầu cái gắn vào cáp. Khi ghép nối, vòng ren kim loại giữ hai nửa đầu nối ổn định hơn so với giắc cắm không khóa.

Jack GX16-4P dùng để làm gì?

GX16-4P thường được chọn khi cần truyền nguồn hoặc tín hiệu qua một đầu nối tròn bốn chân có thể tháo rời. Thiết kế gắn panel giúp tách phần dây bên trong tủ khỏi cáp đi ra thiết bị hiện trường. Bốn chân có thể được phân bổ theo sơ đồ điện của máy, nhưng người lắp đặt phải xác nhận chức năng từng chân trước khi đấu nối.

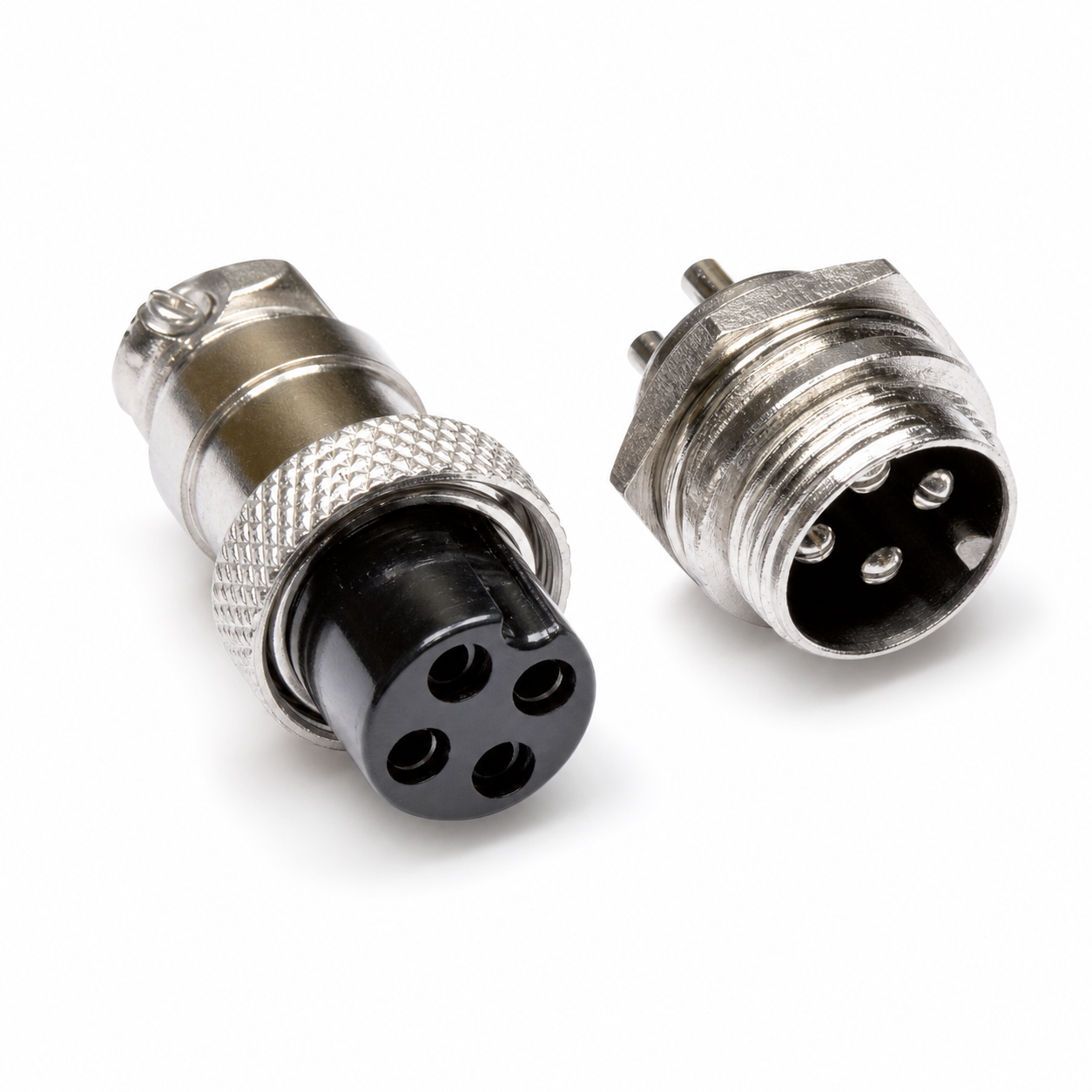

Cấu tạo của bộ jack GX16-4P

• Đầu đực gắn panel: lắp cố định trên vách tủ hoặc mặt thiết bị, có bốn chân tiếp xúc.
• Đầu cái gắn cáp: có bốn lỗ tiếp xúc, vỏ kim loại và vòng khóa ren.
• Đầu hàn dây: phù hợp với đấu nối thủ công; cần cách điện từng mối hàn để tránh chạm chập.
• Vỏ kim loại: hỗ trợ bảo vệ cơ học cho phần tiếp điểm. Cấp bảo vệ IP chưa được xác minh từ PO nên không mặc định dùng ngoài trời.

Thông số kỹ thuật đã đối chiếu

Nguồn đối chiếu hình dáng và thông số: catalogue sản phẩm CONNECTOR-GX16-4 của Olimex. Các thông số có thể khác giữa nhà sản xuất; cần kiểm tra datasheet hoặc mẫu hàng thực tế trước khi thiết kế mạch.

Ưu điểm nổi bật

• Một bộ gồm đủ hai nửa đầu nối, thuận tiện thay thế hoặc làm cáp rời.
• Bốn chân cho phép bố trí nhiều đường nguồn, tín hiệu hoặc tiếp điểm theo sơ đồ đã thiết kế.
• Khóa ren giúp đầu nối khó bị lỏng do rung động nhẹ hay thao tác vô ý.
• Kiểu gắn panel tạo điểm kết nối gọn trên tủ điện và thiết bị.
• Vỏ kim loại phù hợp môi trường nhà xưởng khô, sạch khi được lắp đặt và cách điện đúng kỹ thuật.

Ứng dụng phổ biến

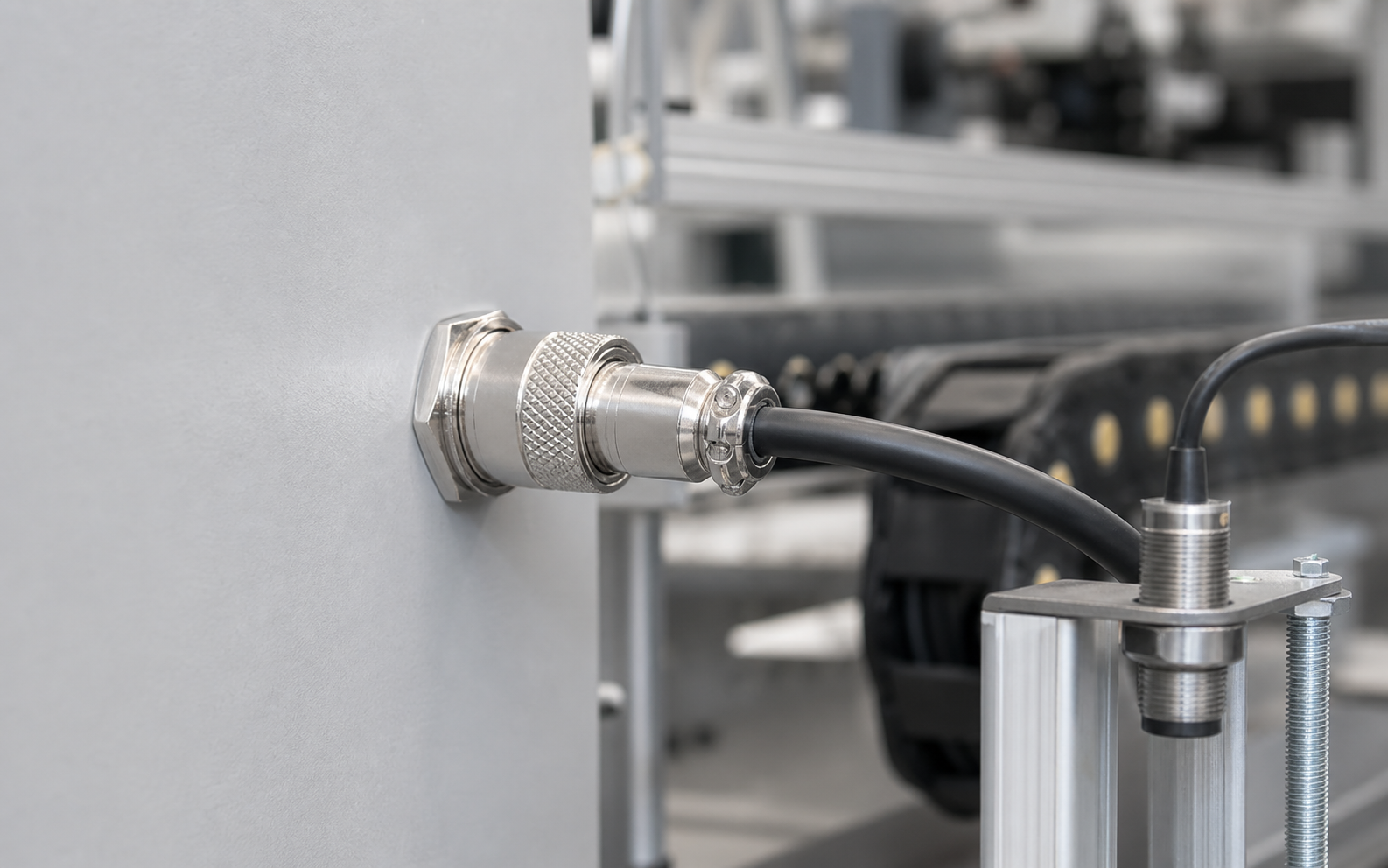

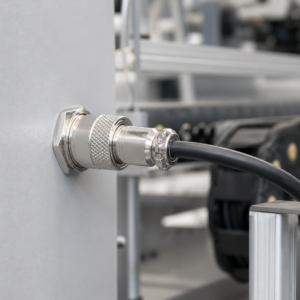

• Kết nối cáp cảm biến, bộ phát tín hiệu hoặc cơ cấu chấp hành với tủ điều khiển.
• Đưa nguồn và tín hiệu qua vách máy, bàn thử hoặc hộp điều khiển.
• Làm đầu cáp tháo rời cho máy đóng gói, băng tải, thiết bị kiểm tra và mô hình tự động hóa.
• Thay thế đầu nối GX16 bốn chân có cùng kích thước lắp và sơ đồ chân.

Cách chọn đúng jack GX16-4P

1. Xác nhận số chân: GX16-4P có bốn chân; không thay thế trực tiếp cho GX16-2P, GX16-3P hoặc GX16-5P.
2. Đối chiếu kích thước lắp panel: kiểm tra đường kính lỗ, độ dày vách và không gian siết đai ốc.
3. Kiểm tra tải điện: không chỉ dựa vào định mức danh nghĩa; cần xét tiết diện dây, nhiệt độ, chất lượng tiếp điểm và thông số của đúng nhà sản xuất.
4. Thống nhất sơ đồ chân: đánh số và lưu sơ đồ đấu dây ở cả hai đầu trước khi cấp nguồn.
5. Đánh giá môi trường: nếu có nước, dầu, bụi hoặc rung mạnh, hãy chọn loại có cấp IP và khả năng chống rung được công bố rõ.

Hướng dẫn lắp đặt và sử dụng an toàn

1. Ngắt hoàn toàn nguồn điện trước khi khoan panel, hàn dây hoặc kiểm tra thông mạch.
2. Luồn vỏ, vòng kẹp và ống co nhiệt vào cáp trước khi hàn.
3. Hàn lần lượt từng chân, tránh để thiếc tạo cầu nối giữa các cực.
4. Dùng đồng hồ đo để kiểm tra thông mạch và chạm chập trước khi lắp vào thiết bị.
5. Ghép đúng rãnh định vị rồi siết vòng ren vừa lực; không kéo cáp để tháo đầu nối.

Sản phẩm liên quan

• Bộ jack nguồn GX16-3P 3 chân đực cái
• Cáp kết nối đầu cái GX25-3P-500 3 chân khóa ren
• Xem thêm vật tư điện và đầu nối công nghiệp

Câu hỏi thường gặp về jack GX16-4P 4 pin

GX16-4P có bao nhiêu chân?

GX16-4P có bốn chân tiếp xúc. Ký hiệu “4P” thể hiện số chân của đầu nối.

Bộ jack gồm những phần nào?

Bộ tiêu chuẩn gồm một đầu đực gắn panel và một đầu cái gắn cáp, ghép với nhau bằng vòng khóa ren.

Jack GX16-4P chịu được dòng và điện áp bao nhiêu?

Nguồn Olimex công bố mức tham khảo 20A/220V, giới hạn vận hành AC 250V rms. Tuy nhiên cần kiểm tra thông số của đúng nhà sản xuất và lô hàng trước khi đưa vào thiết kế.

Có thể dùng GX16-4P ngoài trời không?

PO không cung cấp cấp bảo vệ IP. Không nên mặc định dùng ngoài trời; cần bổ sung hộp bảo vệ, đầu siết cáp hoặc chọn dòng có IP được nhà sản xuất xác nhận.

Cần cung cấp gì khi yêu cầu báo giá?

Hãy cung cấp số lượng, sơ đồ bốn chân, dòng/điện áp làm việc, kích thước lỗ panel và yêu cầu môi trường. Đội ngũ Ánh Dương sẽ đối chiếu trước khi chào hàng.

Liên hệ Kỹ Thuật Công Nghiệp Ánh Dương để xác nhận đúng cấu hình GX16-4P, tình trạng hàng và giá tại thời điểm đặt mua.
