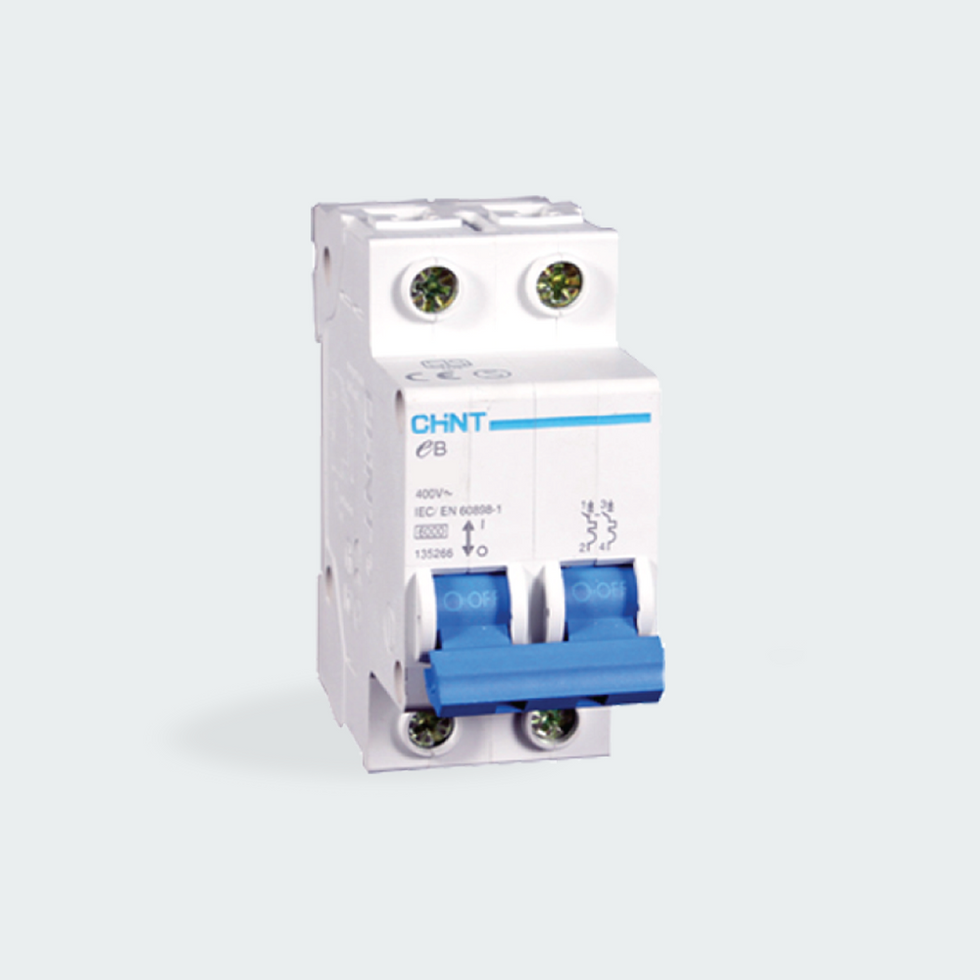

MCB CHINT eB C10 2P 10A 4.5kA
MCB CHINT eB C10 2P bảo vệ quá tải và ngắn mạch, đóng cắt đồng thời hai cực, dòng định mức 10 A, đặc tính C, khả năng cắt 4.5 kA. Hàng đúng cấu hình 2P; giá và tồn kho vui lòng liên hệ.
Hotline: 097 4368 457
Kinh Doanh: 0968 754 246
Giới thiệu MCB CHINT eB C10 2P
MCB CHINT eB C10 2P 10A 4.5kA là thiết bị đóng cắt tép dùng để bảo vệ mạch điện trước quá tải và ngắn mạch. Phiên bản 2P được tách thành một mã sản phẩm riêng để người mua nhận đúng số cực, không nhầm với các cấu hình eB C10 khác.
Cấu hình 2P cung cấp cơ cấu đóng cắt liên động cho hai cực, phù hợp mạch một pha cần cô lập đồng thời hai dây theo thiết kế. Sản phẩm có đặc tính C, dòng định mức 10 A và khả năng cắt 4.5 kA. Khi lập hồ sơ mua hàng, nên dùng đồng thời tên series, số cực, dòng C10 và mã cấu hình 186465.
Thông số kỹ thuật đã đối chiếu
| Thương hiệu | CHINT |
|---|---|
| Dòng sản phẩm | eB |
| Mã cấu hình tham chiếu | 186465 |
| Số cực | 2P |
| Dòng định mức | 10 A |
| Đặc tính tác động | C |
| Khả năng cắt ngắn mạch | 4.5 kA |
| Điện áp định mức | 400/415 V AC |
| Tần số | 50/60 Hz |
| Tiêu chuẩn | IEC/EN 60898-1 |
| Lắp đặt | Thanh DIN 35 mm |
| Bề rộng tham chiếu | 36 mm (2 module) |
Lưu ý: thông số trên được tổng hợp theo tài liệu kỹ thuật CHINT và cấu hình C10. Điều kiện thực tế, phụ kiện và nhãn hàng hóa của từng lô cần được kiểm tra khi đặt mua.
Ưu điểm của cấu hình 2P
- Bảo vệ quá tải và ngắn mạch trong cùng thiết bị.
- Cơ cấu gắn ray DIN giúp bố trí gọn trong tủ điện.
- Thông số C10 và 4.5 kA thể hiện rõ để kiểm tra nhanh khi bảo trì.
- Cấu hình 2P giúp đóng cắt đồng thời hai cực bằng một cơ cấu liên động.

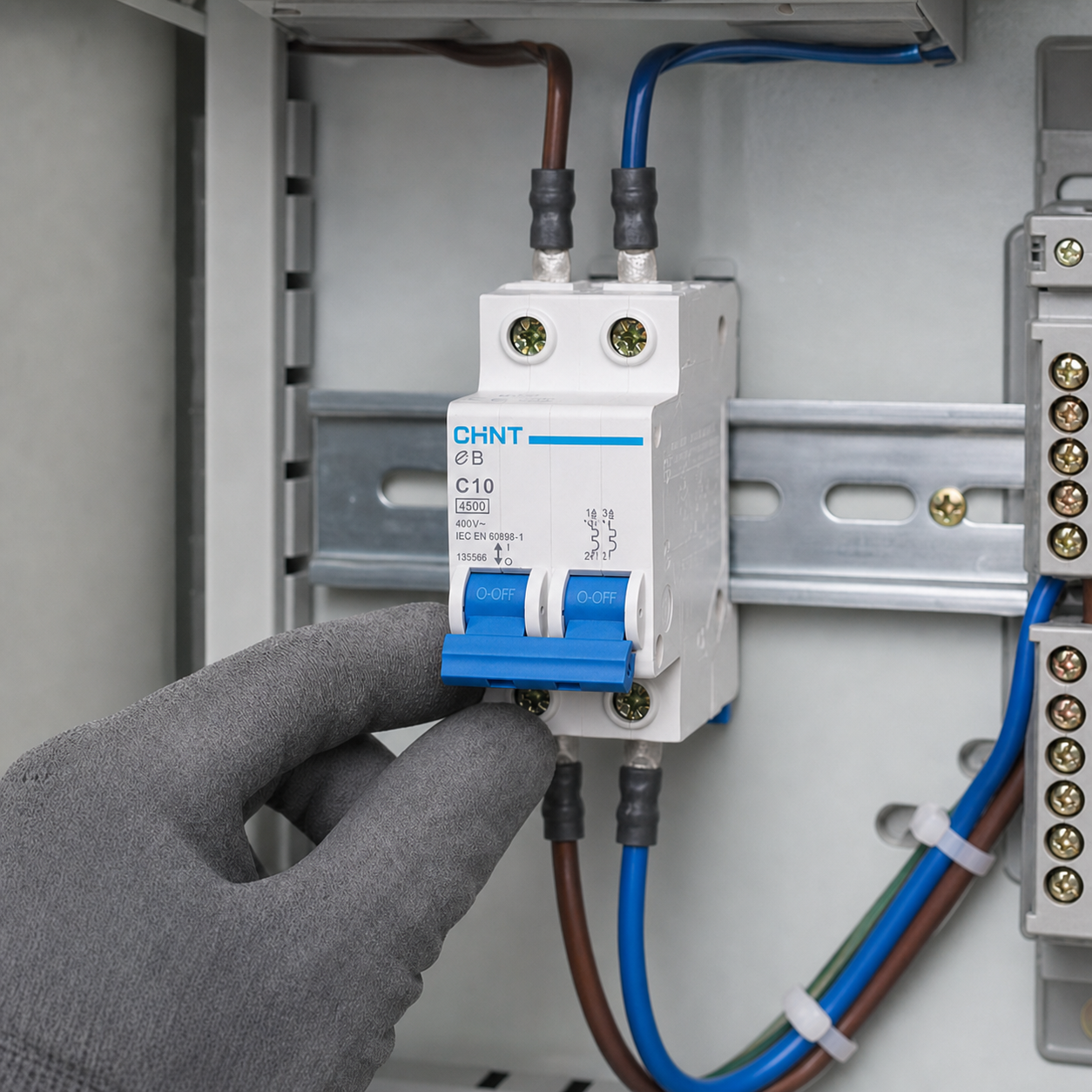

Ứng dụng phù hợp
MCB 2P thường được cân nhắc cho nhánh một pha cần cô lập đồng thời hai dây dẫn. Cách đấu dây phải tuân theo sơ đồ của tủ và yêu cầu bảo vệ tại công trình.
- Tủ điện phân phối nhánh.
- Mạch chiếu sáng, ổ cắm hoặc điều khiển có dòng thiết kế phù hợp.
- Thay thế MCB cùng số cực và thông số sau khi kỹ thuật xác nhận khả năng tương thích.
Cách chọn và lắp đặt
- Xác định đúng sơ đồ mạch và số cực cần ngắt: 2P.
- Kiểm tra dòng tải, tiết diện cáp và dòng khởi động trước khi chọn định mức 10 A.
- Đối chiếu dòng ngắn mạch dự kiến với khả năng cắt 4.5 kA.
- Ngắt nguồn, kiểm tra không còn điện và lắp trên ray DIN 35 mm bởi người có chuyên môn.
- Siết đầu nối theo hướng dẫn của nhà sản xuất; kiểm tra phát nhiệt sau khi vận hành.
Không dùng MCB như thiết bị bù cho dây dẫn có tiết diện không phù hợp. Nếu chưa xác định được số cực hoặc đặc tính tải, hãy gửi sơ đồ mạch cho bộ phận kỹ thuật trước khi đặt hàng.
Câu hỏi thường gặp
MCB CHINT eB C10 2P dùng cho tải bao nhiêu ampe?
Thiết bị có dòng định mức 10 A. Việc chọn MCB phải đồng thời xét tiết diện dây dẫn, dòng làm việc, dòng khởi động và điều kiện lắp đặt thực tế.
Khả năng cắt 4.5 kA có ý nghĩa gì?
4.5 kA là khả năng cắt ngắn mạch danh định của MCB theo cấu hình được công bố. Cần đối chiếu dòng ngắn mạch dự kiến tại điểm lắp trước khi chọn.
Đặc tính C phù hợp với ứng dụng nào?
Đặc tính C thường dùng cho mạch có dòng khởi động vừa phải như chiếu sáng, ổ cắm và một số tải điều khiển. Kỹ sư thiết kế cần kiểm tra đặc tính tải cụ thể.
MCB eB C10 lắp trên loại thanh ray nào?
Sản phẩm lắp trên thanh DIN 35 mm theo EN 60715, phù hợp tủ điện dân dụng và công nghiệp có bố trí đúng khoảng cách, đầu nối và bảo vệ.
Liên hệ tư vấn MCB CHINT eB C10 2P
Ánh Dương Vina hỗ trợ đối chiếu mã, số cực và thông số theo yêu cầu. Xem thêm thiết bị mạch điện hoặc gửi yêu cầu báo giá. Giá và tình trạng hàng được xác nhận tại thời điểm liên hệ.
