CB Schneider 20A – Chọn MCB, RCBO, Số Cực và Đặc Tính

CB Schneider 20A cần xác định những gì?

Dòng mô tả trong PO chỉ ghi CB Schneider 20A. Thông tin này chưa đủ để chọn đúng sản phẩm vì Schneider Electric có nhiều dòng thiết bị bảo vệ cùng dòng định mức 20 A nhưng khác loại bảo vệ, số cực, đường cong tác động, khả năng cắt và tiêu chuẩn.

Trang này là trang lựa chọn kỹ thuật theo SKU SP-000593, không gán PO vào một model Schneider cụ thể khi chưa có ảnh tem hoặc thông số mạch.

Những dữ liệu đã có và còn thiếu

Một số dòng Schneider 20A đã đối chiếu từ hãng

Acti9 iC60N MCB

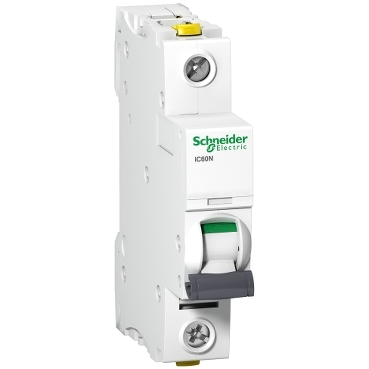

• A9F04120: 1P, 20 A, đường cong C, 6 kA theo IEC 60898-1 và 10 kA theo IEC 60947-2.

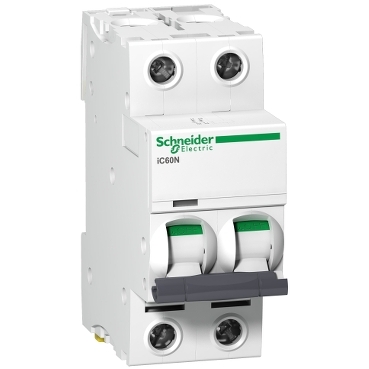

• A9F44220: 2P, 20 A, đường cong C, 6 kA theo IEC/EN 60898-1 và 10 kA theo IEC/EN 60947-2.
• Dòng Acti9 còn có nhiều cấu hình số cực và đường cong khác; không thể suy model chỉ từ trị số 20 A.

RCBO Acti9/Resi9

RCBO 20 A kết hợp bảo vệ quá dòng và dòng rò. Các model khác nhau về 1P+N, đường cong B/C, dòng rò 30 mA hoặc giá trị khác và loại AC/A. Ví dụ hãng công bố A9D55620 là RCBO Acti9 iDPN N Vigi 1P+N 20 A, B curve, 6 kA, AC type, 30 mA; model này đã có mã thay thế khuyến nghị nên cần kiểm tra tình trạng vòng đời trước khi đặt.

Easy9 và các dòng khác

Easy9 cũng có MCB 20 A, nhưng mã, số cực và tình trạng thương mại thay đổi theo thị trường. Một số mã cũ đã ngừng kinh doanh. Không dùng ảnh kiểu dáng để thay cho việc đọc đúng mã hàng.

Cách chọn đúng CB Schneider 20A

1. Xác định thiết bị cần MCB chỉ bảo vệ quá dòng hay RCBO cần thêm bảo vệ dòng rò.

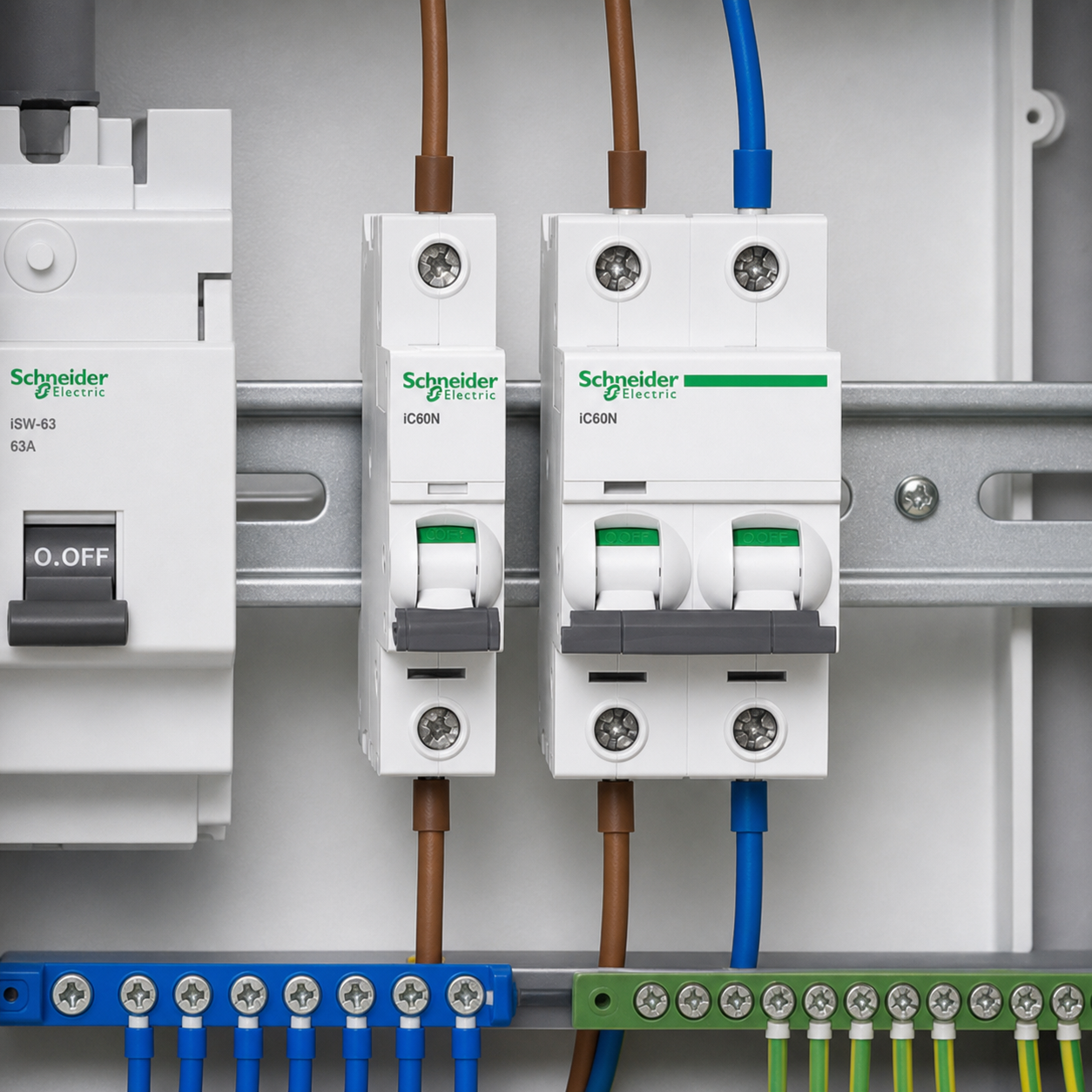

2. Xác định nguồn 1 pha/3 pha, số dây cần ngắt và số cực.
3. Kiểm tra điện áp định mức, đường cong B/C/D theo đặc tính tải và dòng khởi động.
4. Tính toán khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại điểm lắp; không chọn chỉ theo 20 A.
5. Nếu thay thế, chụp rõ toàn bộ mã Schneider, số cực, đường cong, kA, tiêu chuẩn và sơ đồ trên thiết bị cũ.
6. Kiểm tra không gian module, thanh cái, phụ kiện gắn kèm và tính tương thích với tủ.

Lưu ý an toàn

• Việc chọn và lắp CB phải do người có chuyên môn thực hiện theo tính toán bảo vệ và quy định điện hiện hành.
• Không thay CB 20 A bằng trị số lớn hơn để tránh nhảy mà chưa kiểm tra tiết diện dây và nguyên nhân quá dòng.
• Không dùng MCB thay cho RCBO nếu mạch yêu cầu bảo vệ dòng rò.
• Luôn cách ly nguồn, khóa/treo thẻ và kiểm tra hết điện trước khi thao tác.

Câu hỏi thường gặp

CB Schneider 20A có mã nào?

Có nhiều mã. Ví dụ Acti9 iC60N 1P C20 A9F04120 và 2P C20 A9F44220; RCBO 20 A lại có mã khác. Cần xác định cấu hình trước.

MCB 1P 20A và 2P 20A có thay cho nhau được không?

Không tự động thay thế cho nhau. Số cực quyết định số dây được ngắt và phải phù hợp sơ đồ mạch.

Khi nào cần RCBO 20A?

Khi thiết kế yêu cầu đồng thời bảo vệ quá dòng và dòng rò. Dòng rò, loại AC/A và các thông số khác phải theo thiết kế.

Chỉ biết 20A có báo giá được không?

Có thể báo khoảng lựa chọn, nhưng để báo đúng hàng cần ít nhất ảnh tem hoặc model, số cực, đường cong và khả năng cắt.

Xem thêm vật tư điện hoặc gửi ảnh tem CB cho Ánh Dương.

Nguồn chính hãng: Schneider A9F04120, Schneider A9F44220, Schneider A9D55620 RCBO.
