Xy Lanh Mini AirTAC MBL40X100CA Phi 40 Hành Trình 100mm
AirTAC MBL40X100CA là xy lanh khí nén mini thân tròn, tác động kép, đường kính piston 40 mm, hành trình 100 mm và kiểu đuôi xoay CA. Phù hợp cho cơ cấu đẩy, kẹp, nâng hạ và chuyển hướng trong máy tự động. Giá và tình trạng hàng: Liên hệ.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246

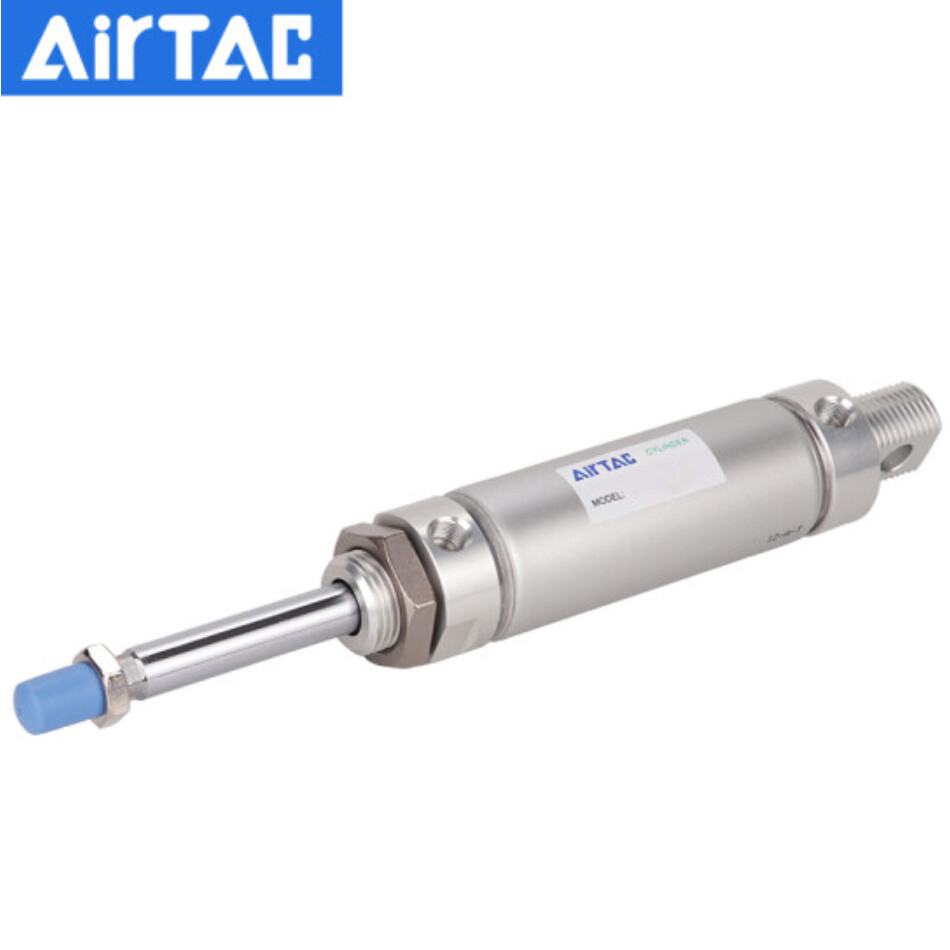

Giới thiệu xy lanh AirTAC MBL40X100CA
AirTAC MBL40X100CA là xy lanh khí nén mini thân tròn thuộc dòng MBL, được thiết kế cho các cơ cấu chuyển động thẳng cần kích thước gọn nhưng vẫn có đường kính piston 40 mm. Mã này có hành trình 100 mm, làm việc theo nguyên lý tác động kép và sử dụng đuôi xoay CA để liên kết với chốt hoặc giá đỡ. Cấu hình phù hợp cho máy đóng gói, cơ cấu đẩy sản phẩm, kẹp giữ, phân loại và các cụm tự động hóa có không gian lắp đặt hạn chế.
Sản phẩm được cung cấp theo yêu cầu kỹ thuật. Giá, tồn kho và thời gian giao hàng cần được xác nhận tại thời điểm đặt hàng; vui lòng gửi ảnh tem máy hoặc mã đang sử dụng để được đối chiếu chính xác.
Ý nghĩa mã MBL40X100CA
- MBL: dòng xy lanh mini thân tròn của AirTAC.
- 40: đường kính piston 40 mm.
- 100: hành trình làm việc 100 mm.
- CA: kiểu nắp sau có mắt xoay, dùng với chốt liên kết.
Mã tiêu chuẩn không có ký hiệu S là phiên bản không tích hợp nam châm. Nếu hệ thống cần cảm biến từ báo vị trí piston, cần kiểm tra phiên bản có ký hiệu S và chọn cảm biến tương thích trước khi đặt hàng.
Thông số kỹ thuật đã xác minh
| Thông số | Giá trị |
|---|---|
| Thương hiệu | AirTAC |
| Mã sản phẩm | MBL40X100CA |
| Dòng sản phẩm | MBL – xy lanh mini thân tròn |
| Kiểu tác động | Tác động kép |
| Đường kính piston | 40 mm |
| Hành trình | 100 mm |
| Kiểu nắp sau | CA – đuôi xoay |
| Áp suất làm việc | 0,15–1,0 MPa |
| Áp suất thử | 1,5 MPa |
| Nhiệt độ làm việc | -20 đến 70°C |
| Tốc độ piston tham khảo | 30–800 mm/s |
| Giảm chấn | Đệm cao su |
| Cổng khí | PT 1/4 |
| Nam châm | Không, theo mã tiêu chuẩn không có ký hiệu S |
Lưu ý: thông số trên dùng để nhận diện và chọn cấu hình. Kích thước lắp đặt chi tiết cần đối chiếu bản vẽ của đúng phiên bản trước khi gia công giá đỡ hoặc thay thế trên máy.
Ưu điểm nổi bật
- Thân tròn gọn, thuận lợi khi bố trí trong cụm máy có không gian hẹp.
- Piston phi 40 tạo lực đẩy và kéo tốt hơn các phiên bản đường kính nhỏ khi dùng cùng áp suất.
- Hành trình 100 mm phù hợp cho nhiều cơ cấu đẩy, chặn, phân loại hoặc đóng mở.
- Tác động kép cho phép điều khiển chủ động cả chiều đi và chiều về.
- Đuôi CA cho phép xy lanh xoay nhẹ theo chuyển động của liên kết, giảm nguy cơ tải lệch lên ty.
- Cấu tạo phổ biến, dễ kết hợp với van điện từ, bộ lọc điều áp, tiết lưu và đầu nối khí nén.

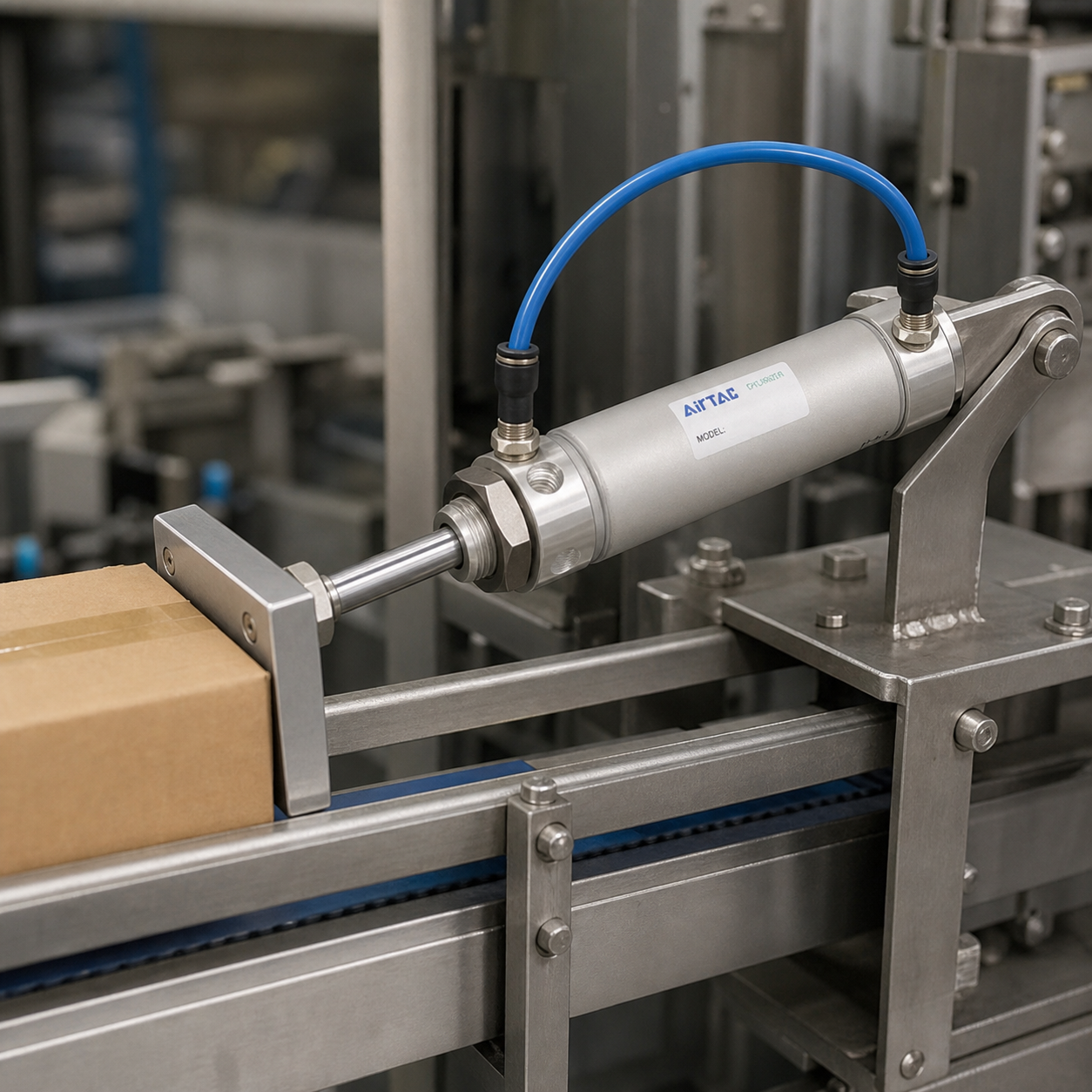

Ứng dụng của MBL40X100CA
AirTAC MBL40X100CA có thể dùng trong cơ cấu đẩy hộp trên băng tải, chặn phôi, mở cửa nhỏ, ép giữ chi tiết, phân loại sản phẩm và các cụm nâng hạ tải nhẹ. Kiểu đuôi CA đặc biệt hữu ích khi điểm liên kết có chuyển động góc nhỏ hoặc khi xy lanh cần lắp bằng chốt xoay.
Đối với cơ cấu cần chống xoay hoặc chịu tải ngang lớn, nên dùng thêm dẫn hướng cơ khí độc lập hoặc cân nhắc dòng xy lanh dẫn hướng. Có thể tham khảo SMC MGPL12-30Z và SMC MGPL16-30Z cho những cơ cấu yêu cầu khả năng chịu mô-men tốt hơn.
Hướng dẫn chọn đúng mã
- Đối chiếu tem: kiểm tra đủ chuỗi MBL40X100CA, tránh nhầm MBL với MAL hoặc các dòng có hình dáng gần giống.
- Kiểm tra đường kính và hành trình: phi 40 và hành trình 100 mm phải phù hợp với lực, khoảng chạy và không gian máy.
- Xác nhận kiểu gá sau: CA là mắt xoay; cần kiểm tra đường kính chốt, khoảng trống quay và vị trí giá đỡ.
- Kiểm tra nhu cầu cảm biến: phiên bản này không có ký hiệu S. Nếu cần báo vị trí, hãy xác nhận phiên bản có nam châm và loại cảm biến.
- Kiểm tra cổng khí: chọn đầu nối và ống khí tương thích cổng PT 1/4.
- Tính lực thực tế: lực phụ thuộc áp suất, diện tích piston, ma sát và hệ số an toàn; không chọn chỉ dựa trên đường kính.
So sánh các cấu hình gần nhau
| Mã tham khảo | Khác biệt chính | Khi nào chọn |
|---|---|---|
| MBL40X100CA | Phi 40, hành trình 100 mm, đuôi CA, không ký hiệu S | Cơ cấu cần chạy 100 mm và không cần cảm biến từ |
| MBL40X50CA | Cùng phi 40 và kiểu CA, hành trình 50 mm | Máy chỉ cần khoảng chạy ngắn hơn |
| MBL40X100SCA | Cùng kích thước chính, có ký hiệu S | Hệ thống cần cảm biến từ báo vị trí piston |
Lưu ý lắp đặt và sử dụng
- Lắp trục xy lanh thẳng với hướng chuyển động; tránh để ty piston chịu tải ngang trực tiếp.
- Dùng chốt và giá đỡ đúng kích thước tại mắt xoay CA, không siết cứng làm mất khả năng xoay.
- Lắp bộ lọc – điều áp và van tiết lưu để duy trì khí sạch, áp suất phù hợp và tốc độ ổn định.
- Giảm tốc trước cuối hành trình khi tải có quán tính lớn; đệm cao su không thay thế hoàn toàn giảm chấn ngoài trong mọi ứng dụng.
- Ngắt và xả hết áp suất trước khi tháo ống khí, điều chỉnh hoặc bảo trì.
Câu hỏi thường gặp
AirTAC MBL40X100CA có đường kính và hành trình bao nhiêu?
Mã này có đường kính piston 40 mm và hành trình làm việc 100 mm.
MBL40X100CA có phải xy lanh tác động kép không?
Có. Khí nén được cấp luân phiên vào hai khoang để điều khiển chủ động chiều đi và chiều về.
Ký hiệu CA có ý nghĩa gì?
CA chỉ kiểu nắp sau có mắt xoay, cho phép lắp xy lanh bằng chốt liên kết vào giá đỡ.
Mã này có dùng được cảm biến từ không?
Mã tiêu chuẩn MBL40X100CA không có ký hiệu S, vì vậy cần xem là phiên bản không nam châm. Nếu cần cảm biến từ, hãy xác nhận cấu hình có ký hiệu S trước khi đặt hàng.
Giá AirTAC MBL40X100CA bao nhiêu?
Giá phụ thuộc nguồn hàng và thời điểm nhập. Hãy liên hệ, cung cấp đúng mã và số lượng để nhận báo giá hiện hành.
