Xy Lanh Dẫn Hướng SMC MGPL16-30Z Phi 16 Hành Trình 30mm

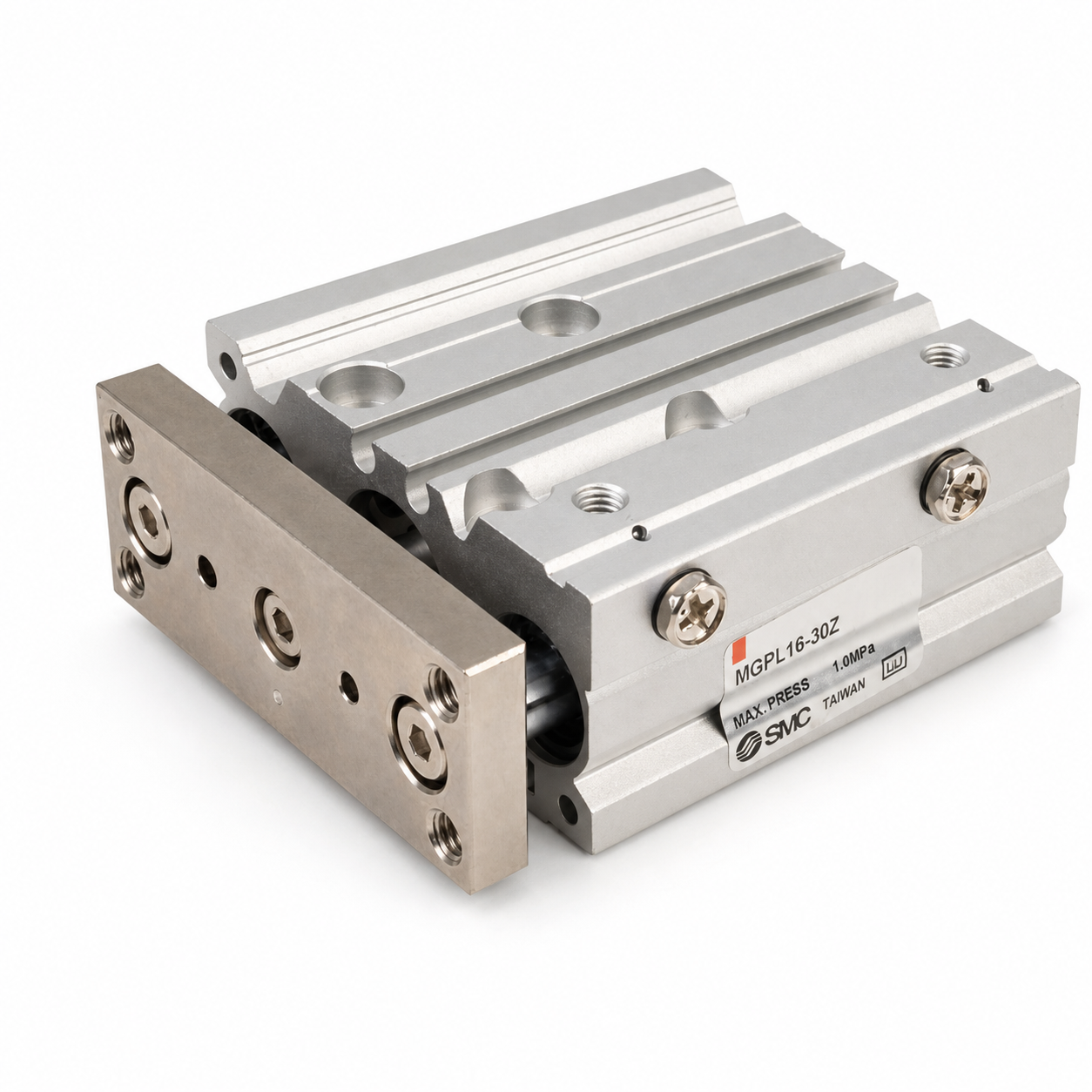

Giới thiệu xy lanh dẫn hướng SMC MGPL16-30Z

SMC MGPL16-30Z thuộc dòng xy lanh dẫn hướng compact MGP-Z của SMC. Sản phẩm kết hợp xy lanh khí nén tác động kép với hai thanh dẫn hướng và bạc đạn bi, giúp bàn trượt chuyển động ổn định, hạn chế xoay tải và chịu tải ngang tốt hơn xy lanh tròn thông thường.

Model này có đường kính piston 16 mm, hành trình 30 mm. Kích thước gọn phù hợp cho máy lắp ráp, cơ cấu gắp–đặt, đồ gá, bộ chặn phôi và các vị trí có không gian lắp đặt hạn chế. Khách hàng cần báo giá, kiểm tra tồn kho hoặc đối chiếu bản vẽ có thể liên hệ Ánh Dương Vina và cung cấp đầy đủ mã MGPL16-30Z.

Thông số kỹ thuật SMC MGPL16-30Z

Lưu ý: Thông số trên áp dụng cho cấu hình tiêu chuẩn MGPL16-30Z. Nếu sản phẩm đi kèm cảm biến, tùy chọn ren hoặc hậu tố đặc biệt, cần đối chiếu đầy đủ mã trên nhãn và catalogue SMC trước khi đặt hàng.

MGPL16-30Z khác MGPM16-30Z như thế nào?

Hai mã có cùng đường kính piston 16 mm và có thể cùng hành trình 30 mm, nhưng khác loại bạc dẫn hướng. Chữ L trong MGPL chỉ phiên bản bạc đạn bi, phù hợp với chuyển động cần ma sát thấp và độ ổn định cao. Chữ M trong MGPM chỉ phiên bản bạc trượt. Vì vậy không nên thay thế hai model chỉ dựa trên kích thước bên ngoài.

Ưu điểm nổi bật

• Kết cấu compact tích hợp hai thanh dẫn hướng, giảm số chi tiết phải thiết kế thêm.
• Bạc đạn bi giúp bàn trượt chuyển động êm và phù hợp với chu kỳ lặp lại.
• Hạn chế xoay tải và hỗ trợ chịu mô-men tốt hơn xy lanh không dẫn hướng.
• Có nhiều bề mặt và lỗ lắp đặt, thuận tiện bố trí trong máy tự động.
• Có thể lắp cảm biến hành trình tương thích khi hệ thống cần xác nhận vị trí.

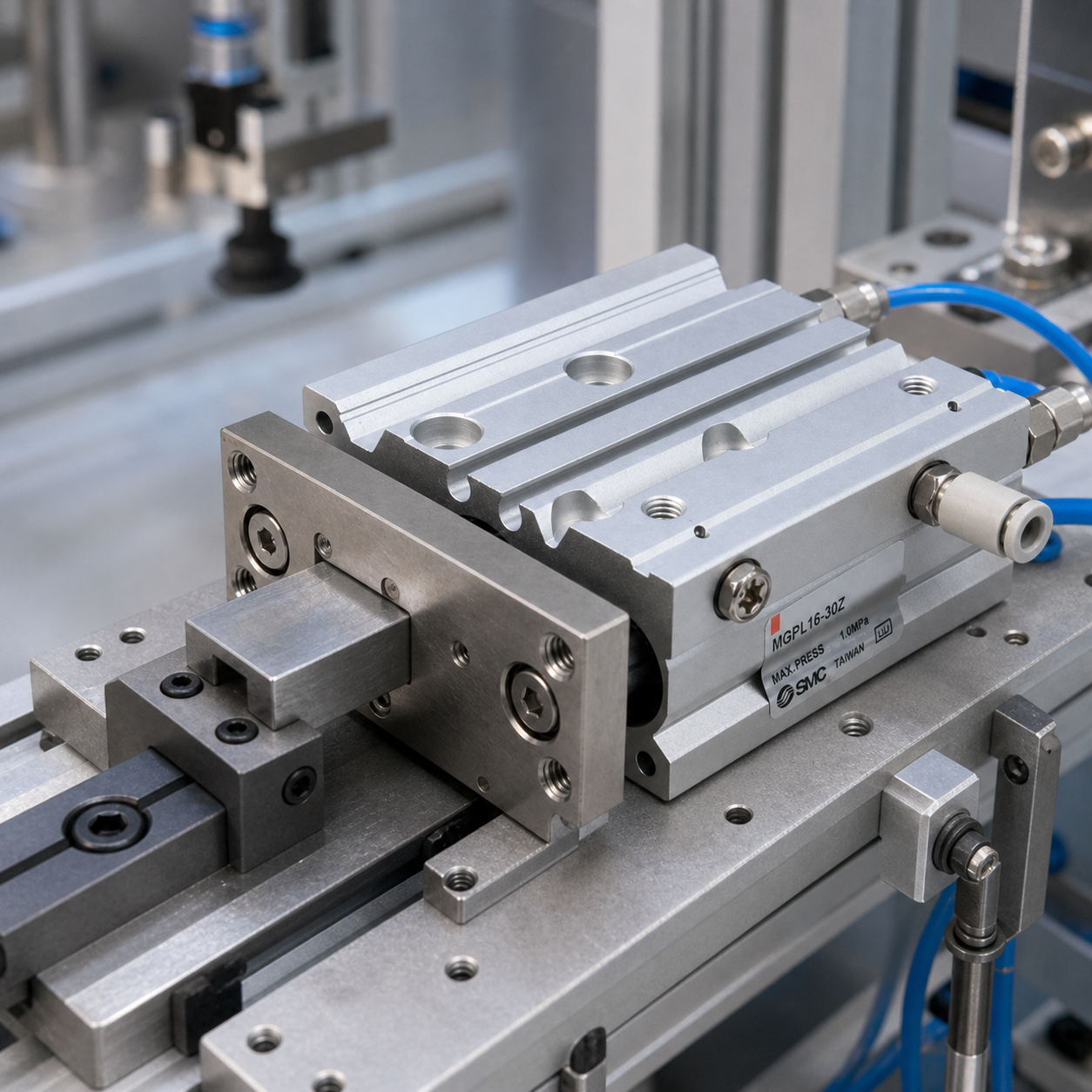

Ứng dụng của SMC MGPL16-30Z

• Kẹp và nhả chi tiết trong đồ gá khí nén.
• Đẩy, chặn hoặc phân luồng sản phẩm trên băng tải.
• Nâng hạ chi tiết nhỏ trong máy lắp ráp tự động.
• Định vị phôi trước công đoạn ép, kiểm tra hoặc gia công.
• Cơ cấu gắp–đặt có hành trình ngắn và yêu cầu chống xoay.

Hướng dẫn chọn và sử dụng

1. Xác nhận lực đẩy cần thiết theo áp suất khí thực tế và tải của cơ cấu.
2. Kiểm tra tải ngang, mô-men, tốc độ và số chu kỳ theo catalogue SMC; không dùng thanh dẫn hướng như cơ cấu chịu va đập ngoài thiết kế.
3. Đối chiếu chính xác đường kính 16 mm, hành trình 30 mm và loại bạc đạn bi ký hiệu MGPL.
4. Giữ bề mặt lắp đặt phẳng, tránh ép lệch tâm hoặc bắt buộc bàn trượt chạy theo một dẫn hướng ngoài không đồng trục.
5. Sử dụng khí sạch, bộ lọc và bộ điều áp phù hợp; xả nước ngưng định kỳ.

Tham khảo thêm xy lanh dẫn hướng SMC MGPM16-75Z để so sánh phiên bản bạc trượt, hoặc xem các giải pháp khí nén tại Ánh Dương Vina.

Câu hỏi thường gặp về MGPL16-30Z

MGPL16-30Z có hành trình bao nhiêu?

Model tiêu chuẩn này có hành trình 30 mm và đường kính piston 16 mm.

MGPL16-30Z có phải xy lanh tác động kép không?

Có. Sản phẩm dùng khí nén cấp luân phiên vào hai khoang để đưa bàn trượt ra và về.

MGPL16-30Z và MGPM16-30Z có giống nhau không?

Không hoàn toàn. MGPL sử dụng bạc đạn bi, trong khi MGPM sử dụng bạc trượt. Cần chọn theo tải, mô-men và yêu cầu chuyển động của cơ cấu.

Sản phẩm có kèm cảm biến từ không?

Mã MGPL16-30Z cơ bản không chỉ rõ cảm biến đi kèm. Nếu cần cảm biến, hãy cung cấp mã đầy đủ hoặc yêu cầu tư vấn model cảm biến tương thích.

Làm sao nhận báo giá chính xác?

Hãy gửi model MGPL16-30Z, số lượng, thời gian cần hàng và ảnh nhãn nếu đang thay thế thiết bị cũ. Ánh Dương Vina sẽ kiểm tra cấu hình, tồn kho và báo giá.
