Xy Lanh Dẫn Hướng SMC MGPM16-75Z Phi 16 Hành Trình 75mm
Xy lanh dẫn hướng SMC MGPM16-75Z dòng MGP-Z, bạc trượt, phi 16 mm, hành trình 75 mm. Phù hợp cơ cấu đẩy, gạt và định vị hành trình dài. Giá và tồn kho: Liên hệ xác nhận.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246

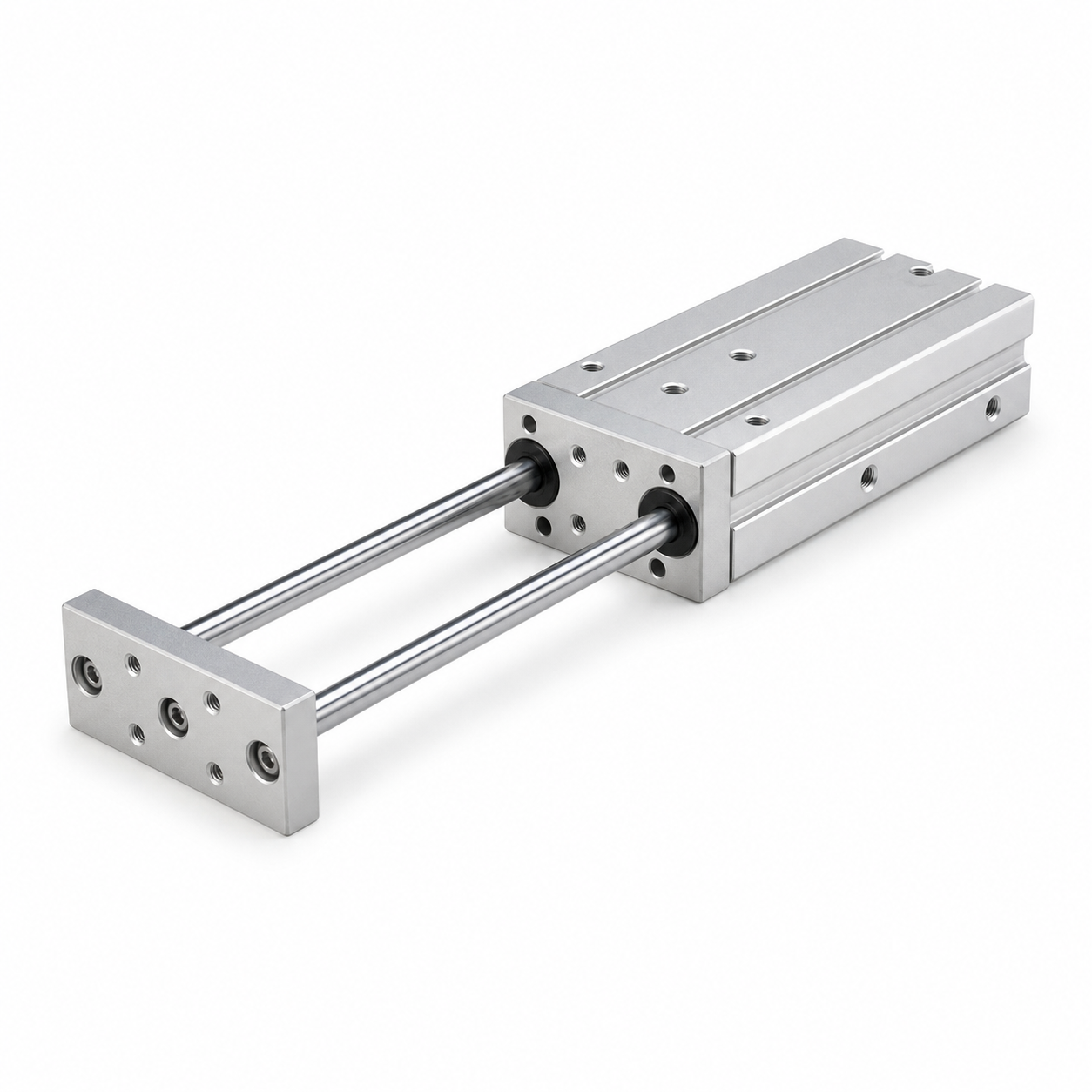

Giới thiệu xy lanh dẫn hướng SMC MGPM16-75Z
SMC MGPM16-75Z là xy lanh dẫn hướng nhỏ gọn dòng MGP-Z, dùng bạc trượt và hai thanh dẫn hướng để giữ bàn gá ổn định. Model có đường kính piston 16 mm, hành trình 75 mm, phù hợp cơ cấu đẩy, gạt và định vị cần hành trình dài trong không gian hẹp.
Giá, tồn kho, xuất xứ lô hàng và cảm biến đi kèm cần được xác nhận tại thời điểm đặt hàng.
Thông số kỹ thuật đã xác minh
| Hãng | SMC |
|---|---|
| Mã | MGPM16-75Z |
| Dòng | MGP-Z compact guide cylinder |
| Dẫn hướng | MGPM, bạc trượt |
| Đường kính piston | 16 mm |
| Hành trình | 75 mm |
| Tác động | Tác động kép |
| Áp suất làm việc | 0,12–1,0 MPa |
| Áp suất thử | 1,5 MPa |
| Nhiệt độ | -10 đến 60°C, không đóng băng |
| Ren cổng khí | M5 × 0,8 |
| Tốc độ piston tối đa | 500 mm/s |
| Giảm chấn | Đệm cao su hai đầu |
| Độ chống xoay bàn gá | ±0,07° |
| Lực lý thuyết tại 0,5 MPa | Tiến 101 N; lùi 75 N |
| Khối lượng tham khảo | 0,680 kg |
| Cảm biến | Không kèm trong mã cơ bản; có nam châm tích hợp theo cấu hình tiêu chuẩn |
Thông số đối chiếu từ catalog SMC và datasheet MGPM16-75Z. Cần kiểm tra đầy đủ mã trên nhãn trước khi thay thế.
Ưu điểm
- Hành trình 75 mm trong kết cấu compact.
- Hai thanh dẫn hướng hạn chế xoay và tăng độ ổn định bàn gá.
- Bạc trượt phù hợp cơ cấu đẩy, chặn và gạt tải nhẹ đến trung bình.
- Có thể lắp cảm biến từ tương thích để xác nhận vị trí.
- Dòng MGP-Z tối ưu khối lượng và không gian lắp đặt.
Ứng dụng

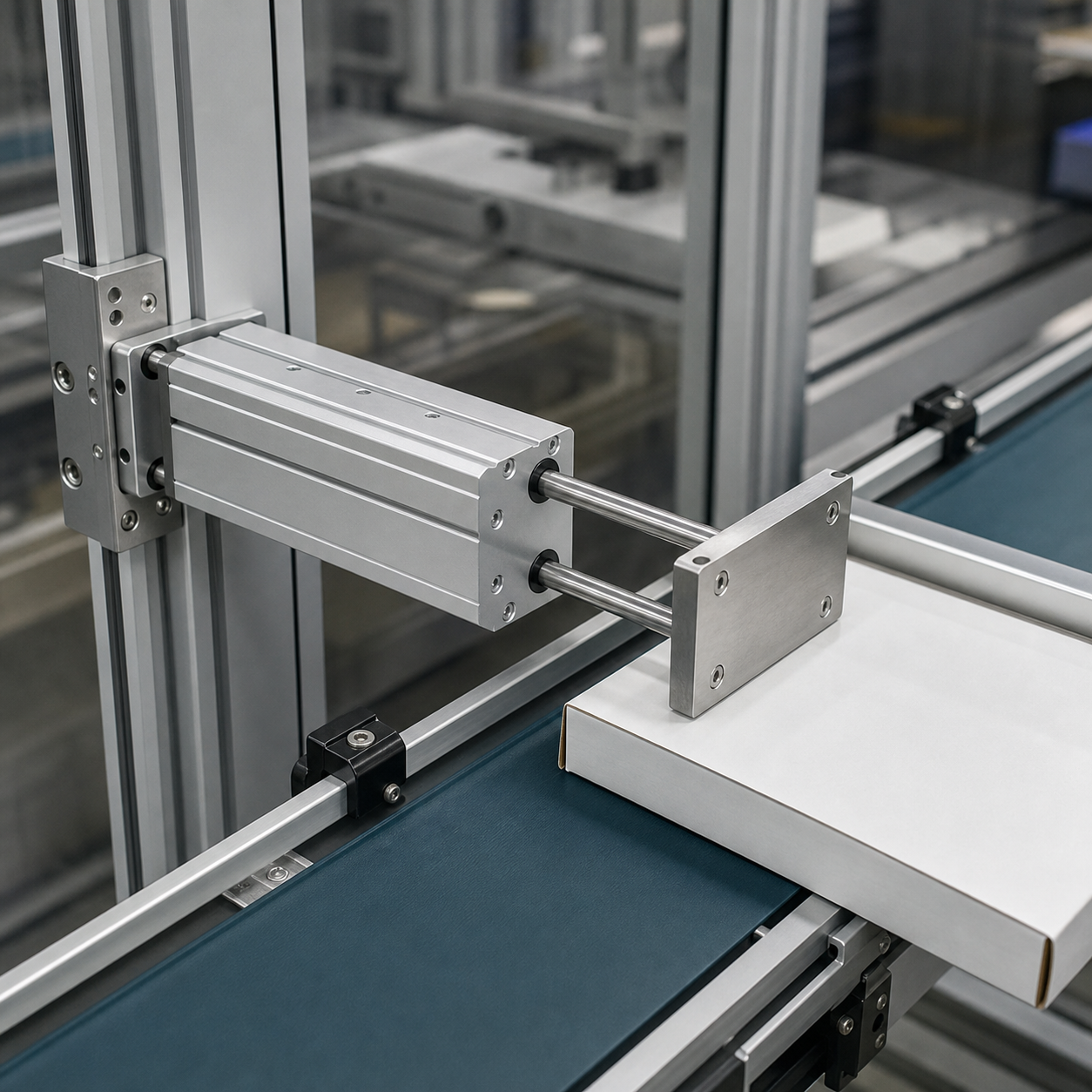

- Đẩy hoặc gạt sản phẩm trên băng tải đóng gói.
- Định vị phôi và đồ gá trong máy lắp ráp.
- Tách, cấp và chuyển chi tiết giữa hai vị trí.
- Cơ cấu chặn, nâng nhẹ hoặc căn chỉnh sản phẩm.
- Máy kiểm tra và phân loại tự động.
Cách chọn đúng
- Đọc đủ mã MGPM16-75Z và hậu tố cảm biến nếu có.
- Xác nhận phi 16 mm, hành trình 75 mm và bạc trượt MGPM.
- Đối chiếu lỗ lắp, ren M5 × 0,8 và vùng chuyển động.
- Tính lực theo áp suất thực tế, tải ngang và hệ số an toàn.
- Không thay trực tiếp MGPL hoặc phiên bản AZ khi chưa kiểm tra catalog.
Tham khảo thêm xy lanh khí nén và cảm biến công nghiệp.
Lưu ý lắp đặt
- Làm sạch ống khí trước khi kết nối.
- Căn thẳng tải với bàn gá, tránh lực lệch tâm.
- Điều chỉnh tốc độ bằng van tiết lưu và chạy thử ở tốc độ thấp.
- Giữ vùng hành trình 75 mm không có vật cản.
- Kiểm tra định kỳ rò khí, bulông và độ rơ dẫn hướng.
Câu hỏi thường gặp
MGPM16-75Z có nghĩa là gì?
MGPM là xy lanh dẫn hướng bạc trượt; 16 là đường kính piston; 75 là hành trình; Z là thế hệ MGP-Z.
Model có kèm cảm biến không?
Mã cơ bản không kèm cảm biến. Thân tiêu chuẩn có nam châm tích hợp; cảm biến cần chọn riêng.
MGPM16-75Z có thay MGPM16-75AZ được không?
Không nên tự thay vì AZ là phiên bản đệm khí, khác cấu hình dừng cuối hành trình.
Giá sản phẩm bao nhiêu?
Giá và tồn kho thay đổi theo thời điểm; vui lòng liên hệ với mã và số lượng.
