Xy Lanh Dẫn Hướng SMC MGPL12-30Z Phi 12 Hành Trình 30mm
SMC MGPL12-30Z là xy lanh dẫn hướng compact tác động kép, phi 12 mm, hành trình 30 mm, sử dụng bạc đạn bi. Phù hợp cho cơ cấu kẹp, đẩy, chặn và định vị tải nhỏ. Giá và tồn kho: Liên hệ.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246

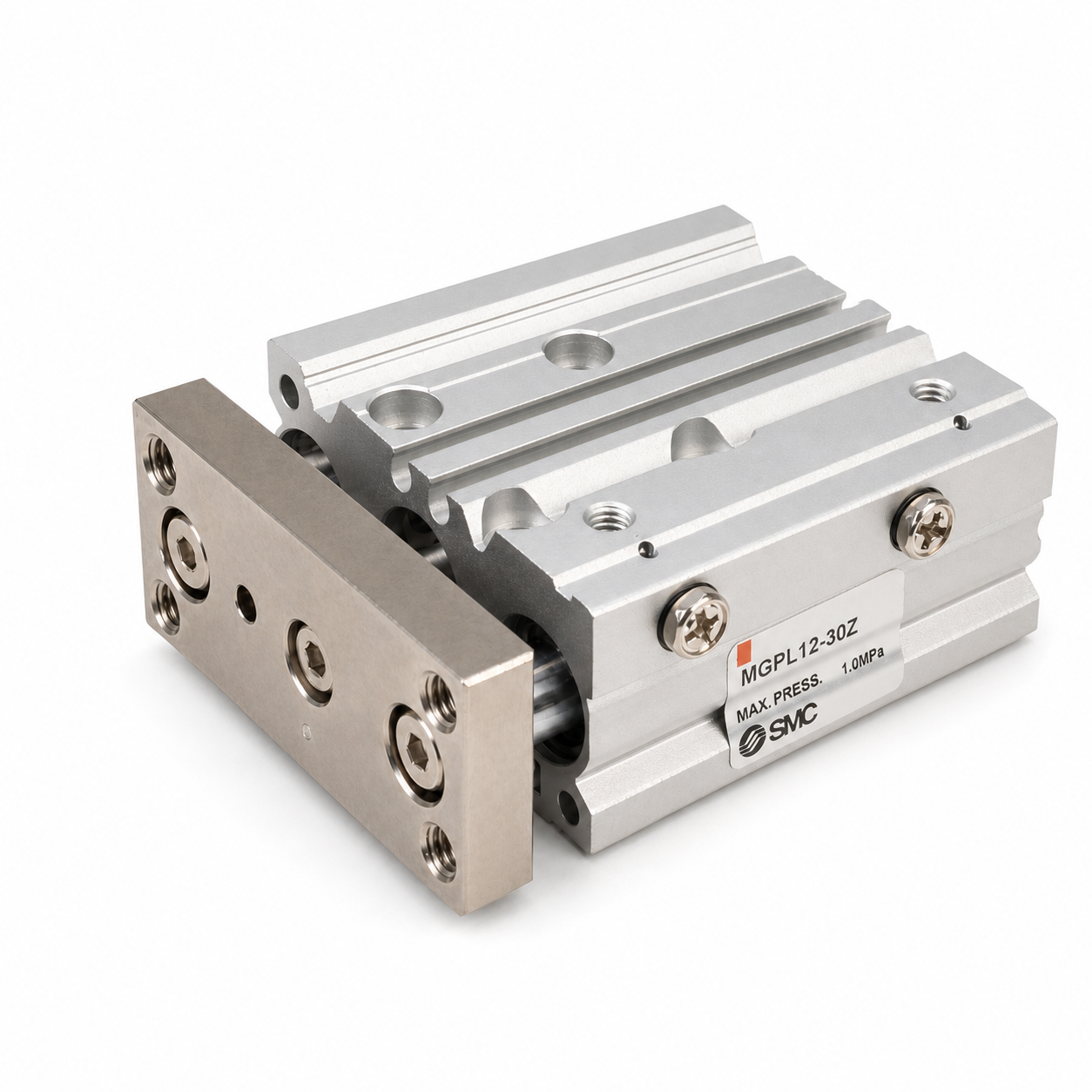

Giới thiệu xy lanh dẫn hướng SMC MGPL12-30Z
SMC MGPL12-30Z là xy lanh dẫn hướng compact thuộc series MGP-Z của SMC. Thiết bị tích hợp xy lanh tác động kép, hai thanh dẫn hướng và bạc đạn bi, giúp bàn trượt chuyển động ổn định, hạn chế xoay tải và tiết kiệm không gian lắp đặt.
Model có đường kính piston 12 mm, hành trình 30 mm, phù hợp với cơ cấu tải nhỏ trong máy lắp ráp, thiết bị kiểm tra, bộ chặn phôi và hệ thống gắp–đặt. Khi yêu cầu báo giá, nên cung cấp đầy đủ mã MGPL12-30Z và ảnh nhãn nếu dùng để thay thế thiết bị hiện hữu.
Thông số kỹ thuật MGPL12-30Z
| Hãng | SMC |
|---|---|
| Series | MGP-Z |
| Mã | MGPL12-30Z |
| Loại | Xy lanh dẫn hướng compact |
| Kiểu tác động | Tác động kép |
| Đường kính piston | 12 mm |
| Hành trình | 30 mm |
| Dẫn hướng | Bạc đạn bi (ball bushing) |
| Môi chất | Khí nén |
| Áp suất làm việc tối đa | 1,0 MPa |
| Nhiệt độ tham khảo | -10 đến 60°C |
| Tốc độ piston tham khảo | 50–500 mm/s |
| Giảm chấn | Đệm cao su hai đầu |
| Cổng khí | M5 × 0,8 |
Lưu ý: Các hậu tố cảm biến hoặc tùy chọn đặc biệt có thể làm thay đổi cấu hình. Cần đối chiếu catalogue SMC và mã đầy đủ trước khi đặt hàng.
MGPL12-30Z khác MGPM12-30Z thế nào?
MGPL12-30Z dùng bạc đạn bi, thích hợp khi cần ma sát thấp và chuyển động ổn định. MGPM12-30Z dùng bạc trượt. Hai model không nên được coi là tương đương hoàn toàn dù cùng phi 12 và hành trình 30 mm.
Ưu điểm
- Kết cấu compact, tích hợp dẫn hướng và bàn trượt.
- Bạc đạn bi hỗ trợ chuyển động êm và chu kỳ lặp lại.
- Hai thanh dẫn hướng hạn chế xoay tải và chịu mô-men tốt hơn xy lanh thường.
- Nhiều vị trí lắp đặt và bố trí cổng khí linh hoạt.
- Có thể lắp cảm biến tương thích để xác nhận hành trình.

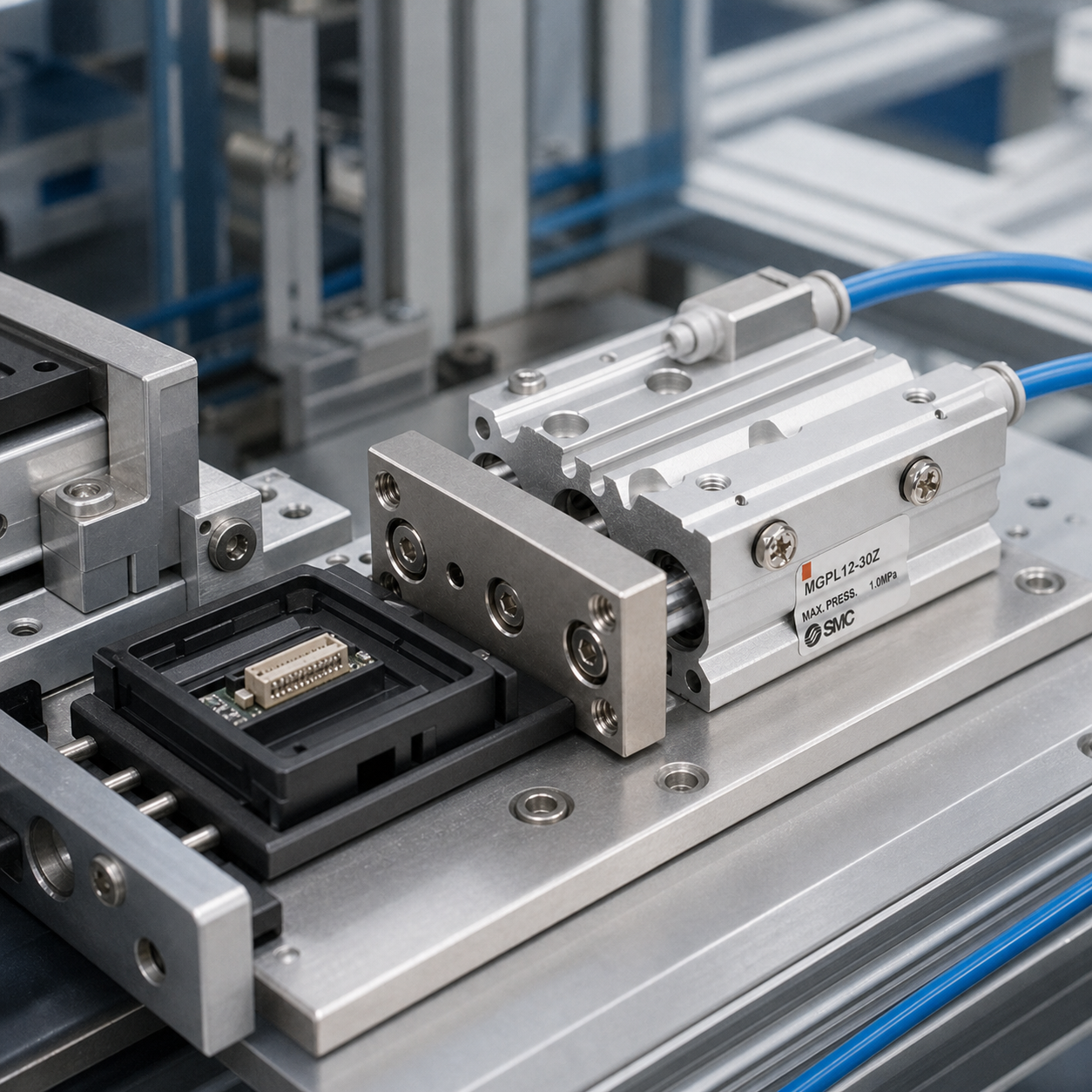

Ứng dụng
- Kẹp và định vị linh kiện nhỏ trong máy lắp ráp.
- Đẩy khay, chặn sản phẩm hoặc phân luồng trên băng tải.
- Nâng hạ tải nhỏ trong thiết bị kiểm tra.
- Cơ cấu gắp–đặt hành trình ngắn.
- Đồ gá khí nén cần chống xoay.
Hướng dẫn chọn và sử dụng
- Xác định lực đẩy theo áp suất khí thực tế và tải của cơ cấu.
- Kiểm tra tải ngang, mô-men và tốc độ theo catalogue SMC.
- Xác nhận đúng phi 12 mm, hành trình 30 mm và ký hiệu L cho bạc đạn bi.
- Lắp trên bề mặt phẳng, tránh lệch tâm hoặc ép bàn trượt theo dẫn hướng ngoài.
- Dùng khí sạch, bộ lọc và bộ điều áp phù hợp; kiểm tra ống và đầu nối định kỳ.
Tham khảo SMC MGPM12-30Z bạc trượt hoặc SMC MGPL16-30Z phi 16 để so sánh.
Câu hỏi thường gặp
MGPL12-30Z có hành trình bao nhiêu?
Model có đường kính piston 12 mm và hành trình 30 mm.
Đây có phải xy lanh tác động kép không?
Có. Khí nén được cấp luân phiên để đưa bàn trượt ra và về.
MGPL12-30Z có kèm cảm biến không?
Mã cơ bản không chỉ rõ cảm biến đi kèm. Cần kiểm tra mã đầy đủ và yêu cầu thực tế.
Có thể thay MGPM12-30Z bằng MGPL12-30Z không?
Cần kiểm tra tải, mô-men và yêu cầu chuyển động; hai model khác loại bạc dẫn hướng.
