Xy Lanh Bàn Trượt Mindman MCSH-10-30 Phi 10 Hành Trình 30mm
Mindman MCSH-10-30 là xy lanh khí nén bàn trượt tác động kép, đường kính 10 mm, hành trình 30 mm, cổng M5×0,8 và ray dẫn hướng tích hợp. Phù hợp cơ cấu đẩy, định vị và gắp nhẹ. Giá: Liên hệ.
Hotline: 0274 628 9521
Kinh Doanh: 0968 754 246

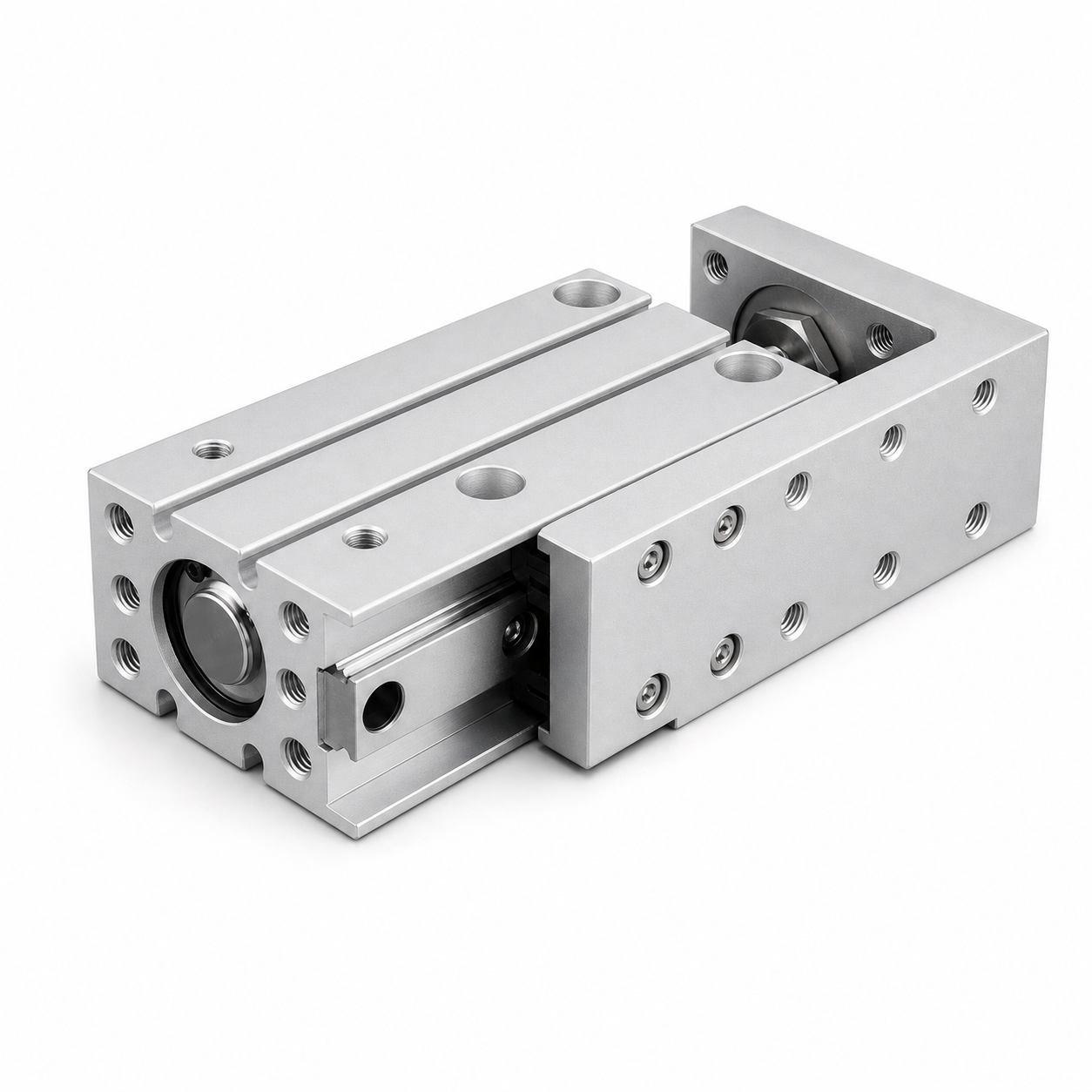

Mindman MCSH-10-30 là xy lanh khí nén bàn trượt có dẫn hướng tích hợp, đường kính trong 10 mm và hành trình 30 mm. Cụm bàn trượt giúp mang trực tiếp chi tiết hoặc gá lắp nhỏ, hạn chế xoay và chịu tải ngang tốt hơn so với xy lanh ty tròn thông thường.
Thông số Mindman MCSH-10-30 đã xác minh
| Thương hiệu | Mindman |
|---|---|
| Mã sản phẩm | MCSH-10-30 |
| Dòng sản phẩm | MCSH – xy lanh bàn trượt có dẫn hướng |
| Đường kính trong | 10 mm |
| Hành trình | 30 mm |
| Kiểu tác động | Tác động kép |
| Môi chất | Khí nén |
| Cổng khí | M5×0,8 |
| Bề rộng ray dẫn hướng | 7 mm |
| Áp suất thử | 1,07 MPa |
| Nhiệt độ môi trường | -10 đến 60 °C, không đóng băng |
| Dải tốc độ | 50–500 mm/s |
| Bôi trơn | Không yêu cầu |
| Giảm chấn | Đệm cao su |
Lưu ý: kích thước lắp, tải cho phép và mô-men phải được đối chiếu theo catalogue MCSH và điều kiện gá thực tế. Không chọn sản phẩm chỉ dựa trên đường kính và hành trình.
Ý nghĩa mã MCSH-10-30
- MCSH: dòng xy lanh bàn trượt Mindman có cơ cấu dẫn hướng tích hợp.
- 10: đường kính trong của xy lanh 10 mm.
- 30: hành trình làm việc 30 mm.
Ưu điểm của xy lanh bàn trượt MCSH
- Bàn trượt và ray dẫn hướng nằm trong cùng một cụm, giúp giảm số chi tiết gá lắp.
- Chuyển động thẳng ổn định, hạn chế xoay chi tiết quanh trục.
- Có nhiều mặt và lỗ bắt bulông, thuận tiện bố trí trên máy tự động.
- Thiết kế gọn cho hành trình ngắn, phù hợp cụm thao tác có không gian hạn chế.
- Không yêu cầu bôi trơn định kỳ trong điều kiện vận hành tiêu chuẩn.
Ứng dụng phù hợp

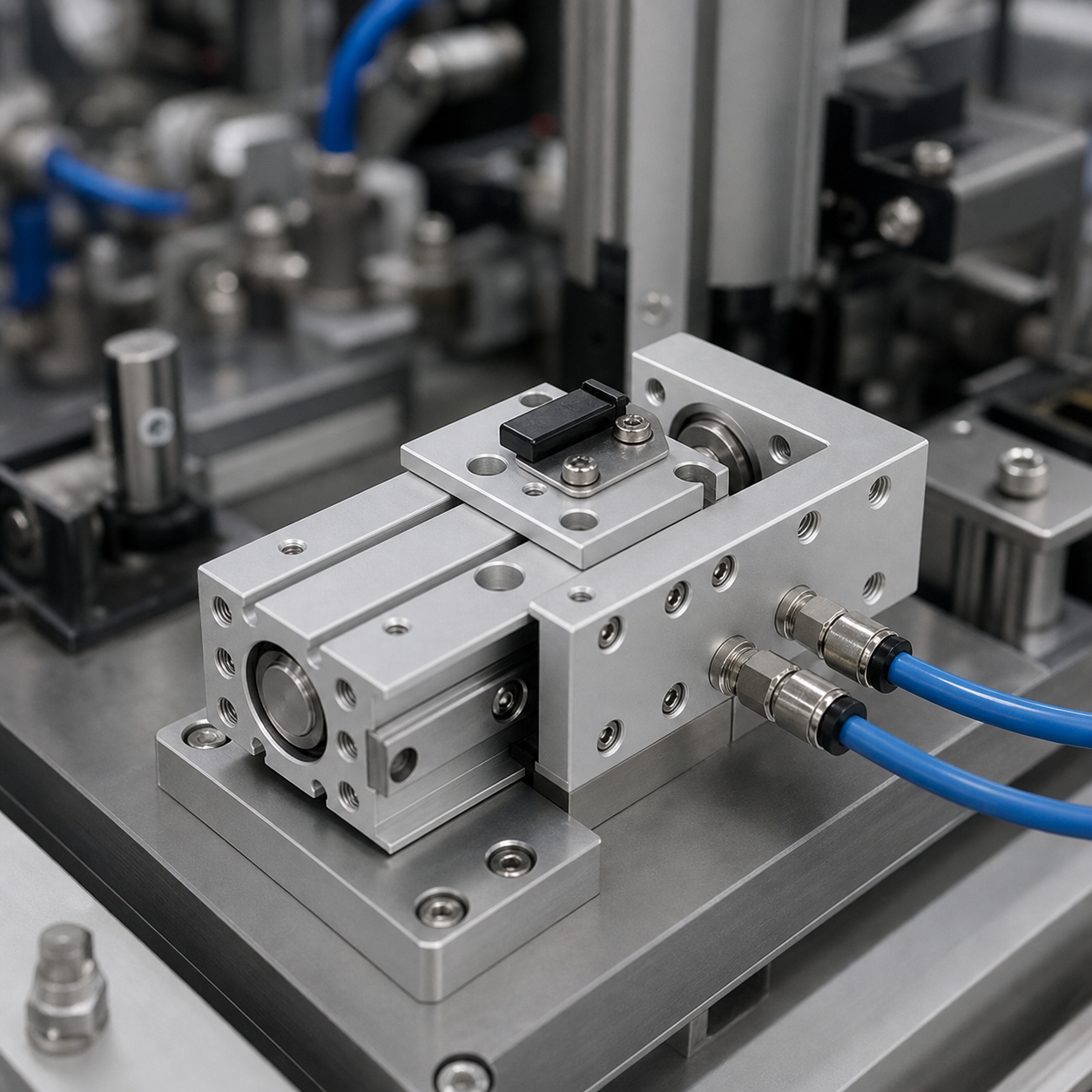

MCSH-10-30 có thể dùng để đẩy và định vị linh kiện nhỏ, chuyển chi tiết giữa hai vị trí, đưa cảm biến vào vùng đo, tạo chốt chặn, cấp phôi, lắp cơ cấu gắp nhẹ hoặc làm trục trượt ngắn trong máy lắp ráp. Bàn trượt chỉ nên mang tải trong giới hạn catalogue; tải lệch tâm lớn cần được kiểm tra mô-men riêng.
Hướng dẫn chọn và lắp đặt
- Xác định khối lượng tải, tâm tải và mô-men tác dụng lên bàn trượt.
- Đối chiếu hành trình hữu dụng 30 mm với vị trí đầu và cuối của cơ cấu.
- Dùng mặt chuẩn phẳng, siết bulông đều và không ép lệch thân xy lanh.
- Lắp hai ống khí đúng cổng, bổ sung van tiết lưu để điều chỉnh tốc độ.
- Giảm tốc nếu tải có quán tính; đệm cao su không thay thế cho bộ giảm chấn ngoài khi năng lượng va chạm lớn.
- Kiểm tra khe hở bàn trượt và độ trơn của hành trình trước khi chạy liên tục.
So sánh với xy lanh compact thông thường
Xy lanh compact chỉ tạo lực dọc trục và thường cần cơ cấu dẫn hướng riêng nếu mang tải ngang. MCSH-10-30 đã tích hợp bàn trượt, phù hợp hơn khi tải cần chống xoay hoặc cần bề mặt bắt gá. Nếu ứng dụng chỉ cần đẩy thẳng và muốn thân ngắn, có thể tham khảo SMC CQ2B20-10DM hoặc SMC CQ2B20-50DM.
Câu hỏi thường gặp về Mindman MCSH-10-30
MCSH-10-30 là xy lanh hay bàn trượt?
Đây là xy lanh khí nén bàn trượt: bộ truyền động và cơ cấu dẫn hướng được tích hợp trong một cụm.
MCSH-10-30 có hành trình bao nhiêu?
Hành trình danh nghĩa là 30 mm, đường kính trong của xy lanh là 10 mm.
Sản phẩm dùng loại ren khí nào?
Cổng khí của model MCSH-10-30 là M5×0,8. Đầu nối ống cần có ren tương ứng.
Có thể treo tải lệch tâm lên bàn trượt không?
Có thể trong giới hạn tải và mô-men cho phép của catalogue. Cần biết khối lượng và khoảng cách từ tâm tải đến bàn trượt để kiểm tra trước khi chọn.
Giá Mindman MCSH-10-30 bao nhiêu?
Giá phụ thuộc số lượng và thời điểm nhập hàng. Vui lòng gửi đúng mã MCSH-10-30 và yêu cầu ứng dụng để Ánh Dương Vina kiểm tra, tư vấn và báo giá hiện hành.
Liên hệ tư vấn và báo giá
Để xác nhận đúng cấu hình, hãy gửi ảnh nhãn cũ, kích thước lắp, khối lượng tải và tốc độ mong muốn. Ánh Dương Vina sẽ hỗ trợ đối chiếu Mindman MCSH-10-30 trước khi đặt hàng.
