Xy Lanh Compact SMC CQ2B20-10DM Phi 20 Hành Trình 10mm

Giới thiệu xy lanh compact SMC CQ2B20-10DM

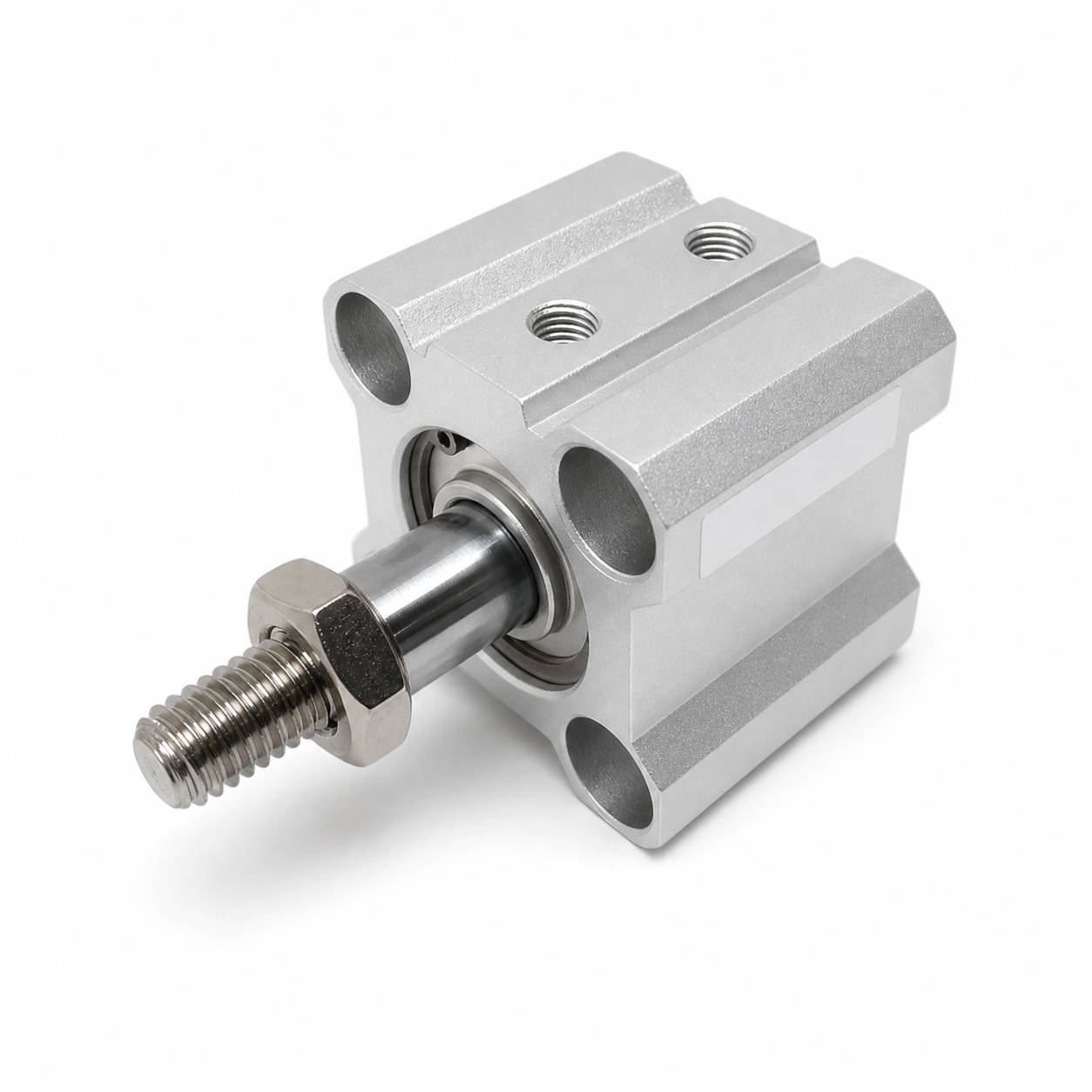

SMC CQ2B20-10DM là xy lanh khí nén compact tác động kép, một ty, đường kính piston 20 mm và hành trình ngắn 10 mm. Thiết kế thân mỏng cùng kiểu lắp lỗ xuyên thân giúp model phù hợp với cơ cấu chặn, định vị, đẩy ngắn hoặc kẹp trong máy tự động có không gian hạn chế.

Mã 2A1-4D trong danh sách yêu cầu được ghi nhận là mã tham chiếu nội bộ, không phải hậu tố đặt hàng SMC đã được xác minh. Khi hỏi hàng cần ưu tiên mã chính trên nhãn là CQ2B20-10DM.

Thông số CQ2B20-10DM đã đối chiếu

Thông số được đối chiếu theo dữ liệu series CQ2 và trang sản phẩm CQ2B20-10DM. Kích thước lắp, ren đầu ty và phụ kiện phải được xác nhận lại bằng bản vẽ đúng đời sản phẩm trước khi thay thế.

Cách đọc mã CQ2B20-10DM

• CQ2: dòng xy lanh compact thân mỏng của SMC.
• B: kiểu lắp qua lỗ xuyên thân.
• 20: đường kính piston 20 mm.
• 10: hành trình làm việc 10 mm.
• D: cấu hình tác động kép, một ty.
• M: tùy chọn đầu ty ren ngoài theo mã đặt hàng.

Điểm mạnh của hành trình 10 mm

Hành trình ngắn giúp giảm chiều dài tổng thể, rút ngắn thời gian chuyển động và phù hợp với các thao tác chỉ cần dịch chuyển nhỏ. CQ2B20-10DM thường được chọn khi cơ cấu chỉ cần chặn pallet, ép nhẹ, đẩy chốt, mở chốt khóa hoặc định vị chi tiết trong khoảng 10 mm.

• Thân gọn, dễ bố trí sát đồ gá hoặc băng tải.
• Tác động kép cho phép điều khiển chủ động cả chiều tiến và lùi.
• Lắp xuyên thân giúp cố định trực tiếp lên tấm máy.
• Đầu ty ren ngoài thuận tiện gắn đệm chặn hoặc chi tiết liên kết.
• Series CQ2 có nhiều cỡ piston và hành trình để chuẩn hóa thiết kế.

Ứng dụng phù hợp

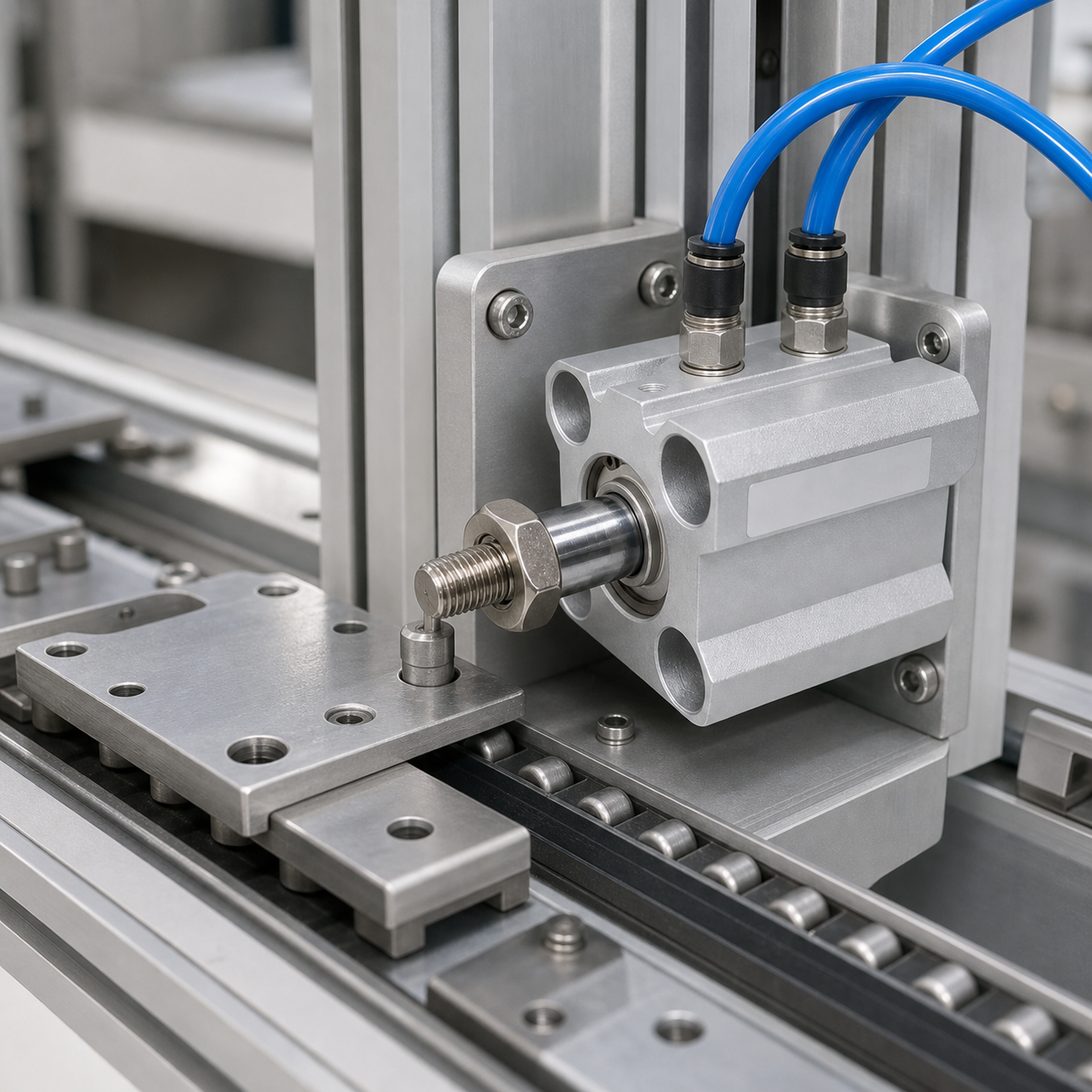

• Chốt chặn sản phẩm hoặc pallet trên băng tải.
• Đẩy ngắn trong cơ cấu phân loại và cấp phôi.
• Định vị chi tiết trong đồ gá kiểm tra, lắp ráp.
• Ép hoặc kẹp nhẹ khi có dẫn hướng và cơ cấu đỡ phù hợp.
• Cơ cấu khóa, nhả hoặc chuyển trạng thái cần hành trình nhỏ.

Hướng dẫn chọn đúng model

1. Xác nhận hành trình thực tế cần đúng 10 mm; không chọn theo kích thước thân bên ngoài.
2. Tính lực đẩy và kéo theo áp suất khí thực tế, có hệ số an toàn cho tải và ma sát.
3. Đối chiếu lỗ gá, chiều dài thân, ren đầu ty và vị trí cổng khí bằng bản vẽ.
4. Phân biệt CQ2 không nam châm với CDQ2 có nam châm.
5. Nếu tải có lực ngang hoặc mô-men, bổ sung ray dẫn hướng; không để ty chịu tải lệch.
6. Gửi ảnh nhãn, số lượng và thời gian cần hàng để kiểm tra đúng cấu hình.

Lắp đặt và sử dụng

• Giữ ty xy lanh và tải thẳng tâm trong toàn bộ hành trình.
• Dùng van tiết lưu để điều chỉnh tốc độ, tránh va đập ở cuối hành trình.
• Cấp khí sạch và khô; xả nước định kỳ ở cụm lọc khí.
• Không vượt áp suất làm việc cho phép.
• Ngắt nguồn khí và xả áp hoàn toàn trước khi tháo lắp hoặc bảo trì.

So sánh CQ2B20-10DM và CQ2B20-50DM

Hai model cùng đường kính piston 20 mm và kiểu lắp lỗ xuyên thân, nhưng hành trình khác nhau rõ rệt. CQ2B20-10DM di chuyển 10 mm và có thân ngắn hơn; CQ2B20-50DM di chuyển 50 mm. Không nên thay thế chéo nếu chưa kiểm tra chiều dài tổng thể, không gian lắp và yêu cầu chuyển động của máy.

Câu hỏi thường gặp

CQ2B20-10DM có tích hợp nam châm không?

Không. Cấu hình CQ2B20-10DM không có nam châm và không kèm cảm biến.

Hành trình thực tế của model này là bao nhiêu?

Hành trình danh định là 10 mm, đường kính piston 20 mm.

CQ2B20-10DM dùng để chặn pallet được không?

Có thể dùng cho cơ cấu chặn nếu lực, tốc độ, va đập và tải ngang nằm trong giới hạn thiết kế. Nên có cơ cấu dẫn hướng hoặc đệm chặn phù hợp.

Mã 2A1-4D có phải hậu tố của SMC không?

Chưa có căn cứ xác nhận. Trong yêu cầu này mã được giữ như tham chiếu nội bộ; mã sản phẩm để đối chiếu là CQ2B20-10DM.

Cần cung cấp gì để báo giá?

Vui lòng cung cấp ảnh nhãn, mã đầy đủ, số lượng, yêu cầu phụ kiện/cảm biến và thời gian cần hàng.

Liên hệ Ánh Dương Vina để kiểm tra đúng model SMC CQ2B20-10DM, khả năng thay thế và nhận báo giá theo thời điểm.
