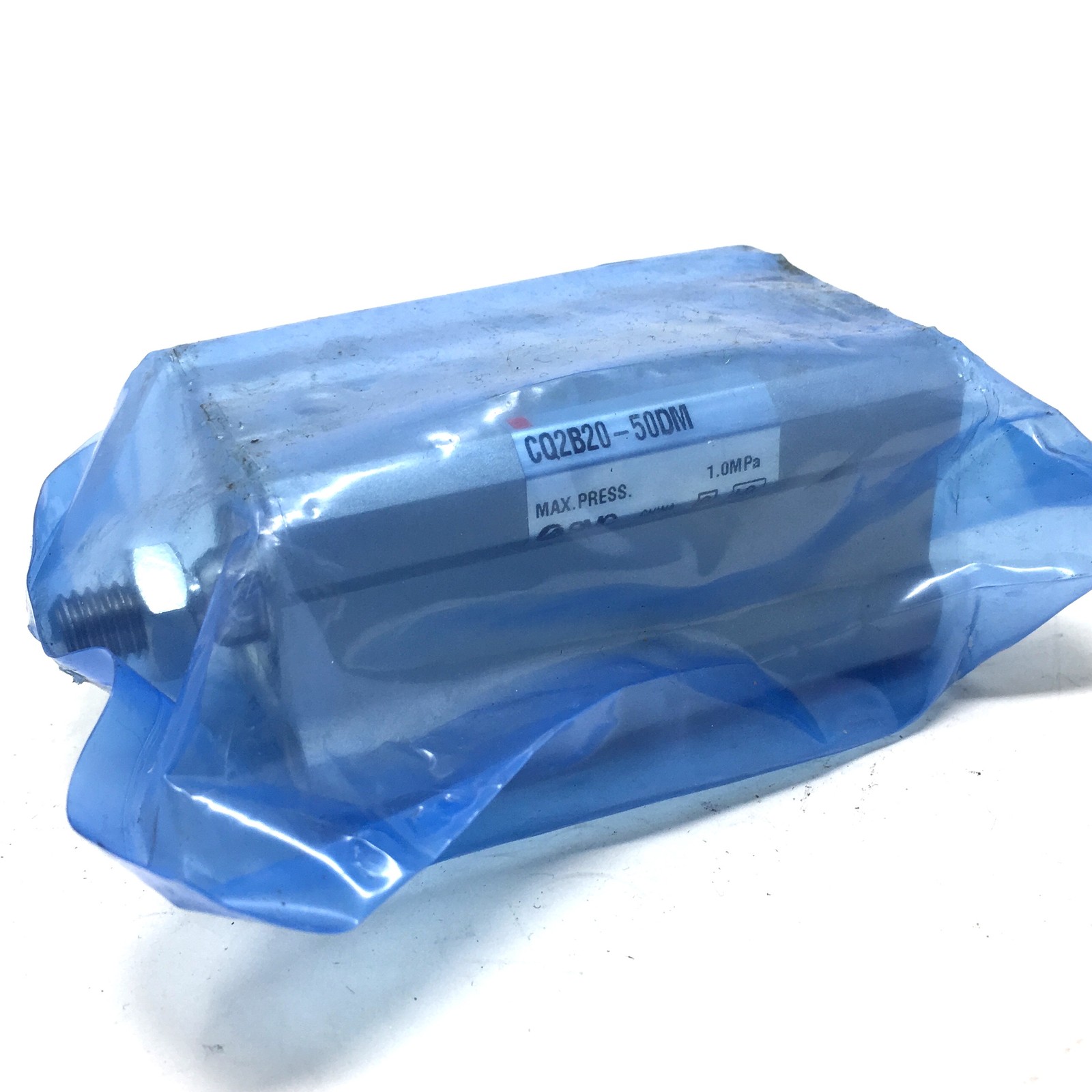

Xy Lanh Compact SMC CQ2B20-50DM Phi 20 Hành Trình 50mm

Giới thiệu xy lanh compact SMC CQ2B20-50DM

SMC CQ2B20-50DM là xy lanh khí nén compact thuộc series CQ2, thiết kế thân mỏng để tạo chuyển động tuyến tính trong không gian lắp đặt hạn chế. Model sử dụng cơ cấu tác động kép, một ty, đường kính piston 20 mm, hành trình 50 mm và kiểu lắp lỗ xuyên thân B. Đây là lựa chọn phù hợp cho cơ cấu đẩy, chặn, kẹp, tách hoặc nâng hạ ngắn trong máy tự động.

Mã 2A1-9G trong danh sách yêu cầu được ghi nhận là mã tham chiếu nội bộ, không phải phần mở rộng đã được xác nhận của mã đặt hàng SMC. Khi hỏi hàng hoặc thay thế, nên ưu tiên ảnh nhãn và mã đầy đủ CQ2B20-50DM.

Thông số SMC CQ2B20-50DM đã đối chiếu

Lưu ý: thông số lắp ghép, kích thước tổng thể và phụ kiện phải được kiểm tra lại bằng bản vẽ/catalô đúng đời sản phẩm trước khi thay thế. Dữ liệu trên được đối chiếu theo trang thông tin CQ2B20-50DM và tài liệu series C(D)Q2 của SMC.

Cách đọc mã CQ2B20-50DM

• CQ2: dòng xy lanh compact thân mỏng.
• B: kiểu lắp qua lỗ xuyên thân tiêu chuẩn.
• 20: đường kính piston 20 mm.
• 50: hành trình 50 mm.
• D: cấu hình tác động kép, một ty của series.
• M: tùy chọn đầu ty ren ngoài theo cấu hình mã đặt hàng.

Ưu điểm nổi bật

• Chiều dày thân nhỏ, thuận lợi khi bố trí cụm chấp hành trong máy có không gian hẹp.
• Tác động kép giúp chủ động điều khiển cả hành trình đi và về.
• Kiểu lắp lỗ xuyên thân đơn giản, dễ cố định trực tiếp lên tấm máy.
• Thân hợp kim nhôm nhẹ, phù hợp cho cơ cấu chuyển động lặp lại.
• Series CQ2 có nhiều đường kính và hành trình, thuận tiện chuẩn hóa thiết kế máy.

Ứng dụng phù hợp

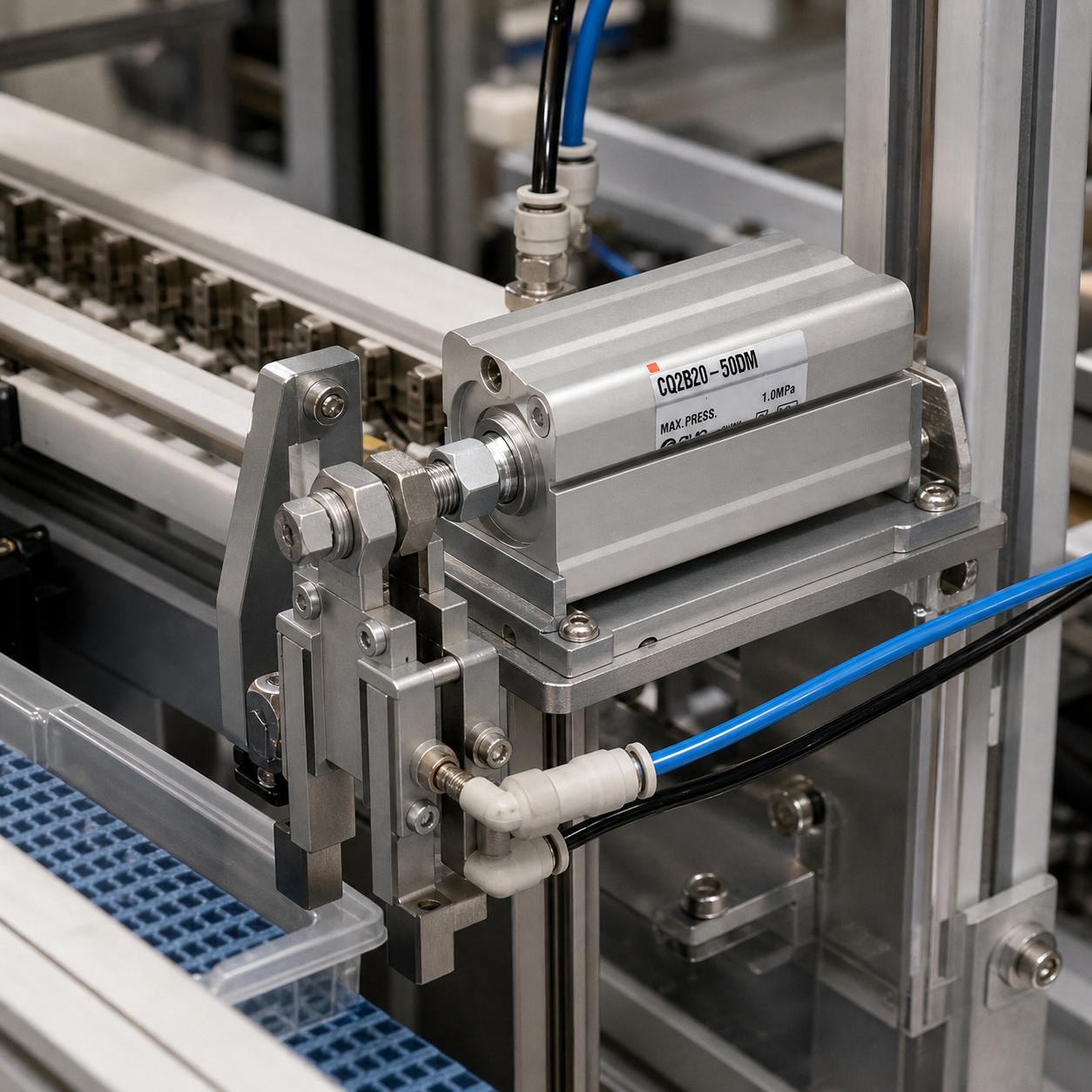

SMC CQ2B20-50DM thường được xem xét cho máy đóng gói, cơ cấu đẩy sản phẩm, chốt chặn trên băng tải, bộ gá kẹp, bàn trượt ngắn, cơ cấu tách phôi và các cụm tự động hóa cần hành trình 50 mm. Xy lanh không có dẫn hướng tích hợp, vì vậy tải lệch tâm hoặc mô-men lớn cần thêm ray dẫn hướng/cơ cấu đỡ ngoài.

Hướng dẫn chọn đúng trước khi đặt hàng

1. Đọc nguyên mã trên nhãn, phân biệt CQ2 không nam châm với CDQ2 có nam châm.
2. Xác nhận đường kính 20 mm và hành trình 50 mm.
3. Đối chiếu kiểu đầu ty, ren đầu ty, cổng khí và khoảng cách lỗ gá bằng bản vẽ.
4. Kiểm tra có cần cảm biến từ hay không; CQ2B20-50DM không tích hợp nam châm.
5. Tính lực đẩy/kéo theo áp suất thực tế và chừa hệ số an toàn phù hợp với tải.
6. Gửi ảnh nhãn, ảnh tổng thể, số lượng và thời gian cần hàng để nhận báo giá chính xác.

Lắp đặt và sử dụng

• Giữ tâm ty và tải thẳng hàng; không dùng ty xy lanh làm bộ phận dẫn hướng cho tải lệch.
• Dùng khí nén sạch, khô và lọc phù hợp; xả nước định kỳ tại cụm xử lý khí.
• Điều chỉnh tốc độ bằng van tiết lưu để tránh va đập mạnh ở cuối hành trình.
• Không vượt áp suất làm việc cho phép và không vận hành trong điều kiện đóng băng.
• Ngắt nguồn khí, xả hết áp suất trước khi tháo lắp hoặc bảo trì.

Sản phẩm liên quan

Nếu cần xy lanh compact đường kính lớn hơn, có thể tham khảo AirTAC MBL40X50CA phi 40, hành trình 50 mm. Hai dòng khác nhau về kết cấu, kích thước lắp và lực sinh ra nên không thay thế trực tiếp nếu chưa đối chiếu bản vẽ.

Câu hỏi thường gặp

CQ2B20-50DM có nam châm để gắn cảm biến không?

Không. Mã CQ2B20-50DM là cấu hình không tích hợp nam châm. Nếu cần cảm biến từ, phải chọn đúng biến thể có nam châm và kiểm tra loại cảm biến tương thích.

Đường kính và hành trình của model này là bao nhiêu?

Đường kính piston là 20 mm và hành trình là 50 mm.

Mã 2A1-9G có phải mã SMC không?

Chưa có căn cứ xác nhận đây là hậu tố đặt hàng SMC; trong yêu cầu này mã được giữ như tham chiếu nội bộ. Mã sản phẩm cần dùng để đối chiếu là CQ2B20-50DM.

CQ2B20-50DM có dùng cho tải lệch tâm không?

Không nên để ty chịu tải ngang hoặc mô-men lớn. Cần bổ sung dẫn hướng ngoài hoặc chọn xy lanh có dẫn hướng nếu ứng dụng có tải lệch.

Cần cung cấp gì để báo giá?

Vui lòng gửi ảnh nhãn, mã đầy đủ, số lượng, điều kiện làm việc, yêu cầu cảm biến/phụ kiện và thời gian cần hàng.
