Xy Lanh Mini AirTAC MBL40X50CA Phi 40 Hành Trình 50mm

Giới thiệu xy lanh AirTAC MBL40X50CA

AirTAC MBL40X50CA là xy lanh khí nén mini thuộc dòng MBL, thân nhôm tròn, đường kính piston 40 mm và hành trình 50 mm. Đây là cấu hình tác động kép, dùng khí nén điều khiển cả chiều tiến và chiều lùi. Ký hiệu CA chỉ kiểu nắp sau dạng đuôi xoay, phù hợp với cơ cấu cần chuyển động theo cung nhỏ khi ty xy lanh làm việc.

Sản phẩm thường được lựa chọn cho máy đóng gói, cơ cấu phân loại, chặn sản phẩm, ép nhẹ và các cụm máy có không gian lắp đặt hạn chế. Khi đặt hàng, nên cung cấp đầy đủ mã MBL40X50CA, loại ren, yêu cầu cảm biến và phụ kiện gá để tránh nhầm cấu hình.

Thông số đã xác minh

Lưu ý: Áp suất, nhiệt độ, phụ kiện và kích thước lắp cần được đối chiếu theo catalogue AirTAC MBL/MBLC và điều kiện máy thực tế trước khi thay thế.

Cách đọc mã MBL40X50CA

• MBL: dòng xy lanh mini thân nhôm tròn của AirTAC.
• 40: đường kính piston 40 mm.
• 50: hành trình làm việc 50 mm.
• CA: nắp sau kiểu đuôi xoay.

Ưu điểm nổi bật

• Thân tròn gọn, thuận tiện bố trí trong máy có không gian hẹp.
• Kết cấu tác động kép giúp kiểm soát cả hai chiều chuyển động.
• Nắp sau CA cho phép lắp khớp xoay, giảm nguy cơ ép lệch khi cơ cấu chuyển động theo cung.
• Kết cấu nắp và ống xy lanh dạng tán đinh theo thiết kế dòng MBL giúp cụm thân chắc chắn.
• Piston dùng cấu trúc phớt hai chiều và có chức năng lưu giữ mỡ bôi trơn theo tài liệu AirTAC.

Ứng dụng phù hợp

• Đẩy hoặc chặn sản phẩm trên băng tải.
• Kẹp, ép nhẹ và định vị chi tiết trong đồ gá.

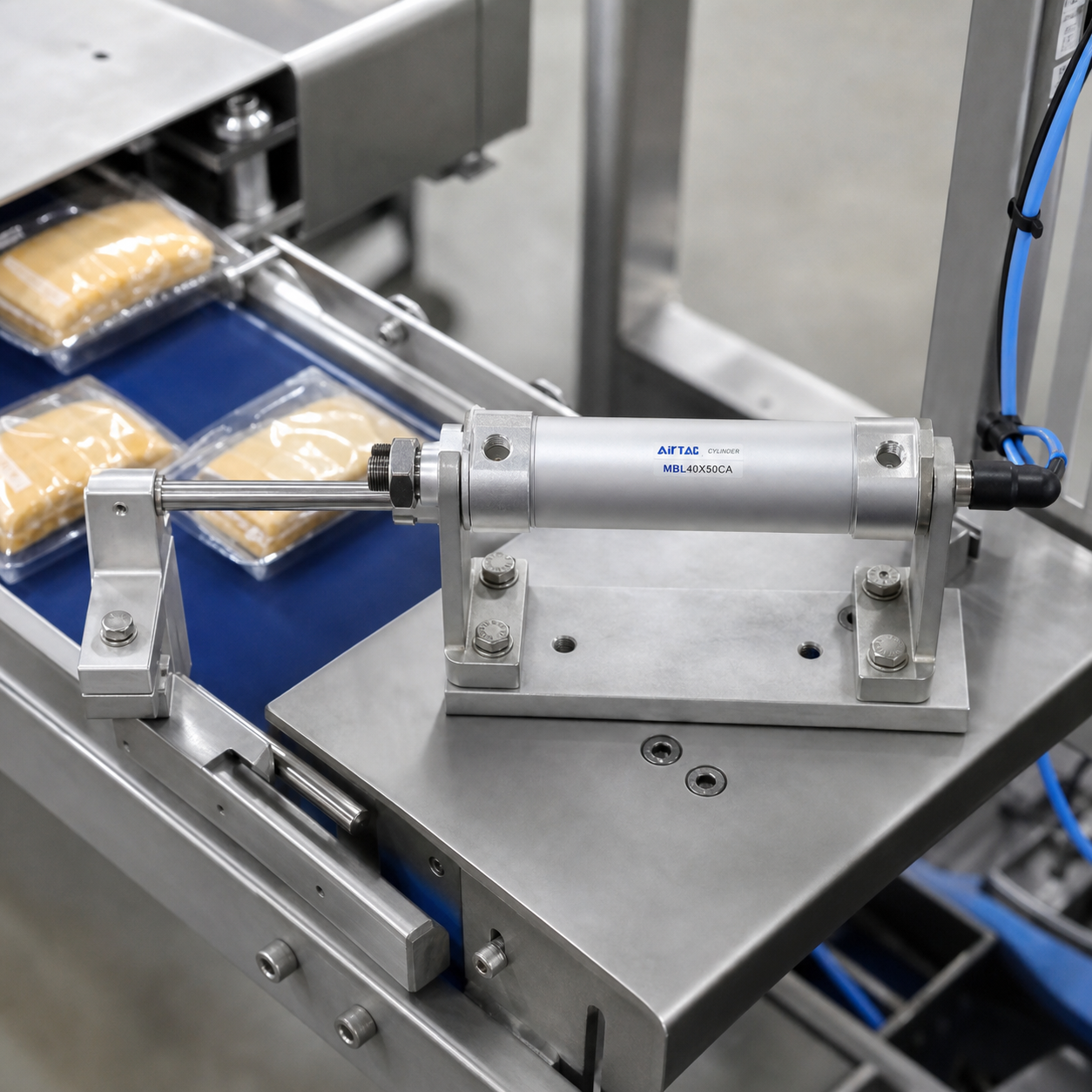

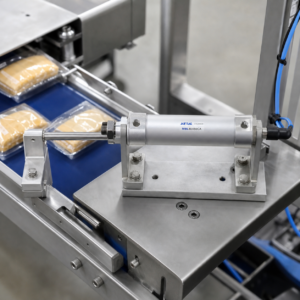

• Nâng hạ hành trình ngắn trong máy đóng gói.
• Đóng mở cửa chắn, máng dẫn hoặc cơ cấu chuyển hướng.
• Thay thế xy lanh cùng mã trên máy tự động khi đã đối chiếu kích thước gá.

Hướng dẫn chọn đúng cấu hình

1. Xác nhận đường kính piston 40 mm và hành trình thực tế 50 mm.
2. Kiểm tra nắp sau của máy có đúng kiểu CA hay không.
3. Đối chiếu ren cổng khí PT, G hoặc NPT với khớp nối đang sử dụng.
4. Xác định máy có cần cảm biến hành trình; không mặc nhiên hiểu mã tiêu chuẩn là có nam châm.
5. Tính lực đẩy theo áp suất làm việc và chọn hệ số an toàn phù hợp với tải.
6. Đối chiếu chiều dài tổng thể, đầu ty và khoảng lắp trước khi thay thế.

Lắp đặt và sử dụng

• Không để ty piston chịu tải ngang hoặc bị ép lệch tâm.
• Lắp cụm CA bằng chốt phù hợp, cho phép chuyển động xoay tự do nhưng không có độ rơ quá mức.
• Dùng van tiết lưu để điều chỉnh tốc độ, tránh va đập ở cuối hành trình.
• Lọc và xả nước trong đường khí; không đưa bụi, nước hoặc dầu không phù hợp vào xy lanh.
• Ngắt nguồn khí và xả hết áp suất trước khi bảo trì.

So sánh MBL40X50CA và MBL40X100CA

Hai model cùng đường kính piston 40 mm và nắp sau CA. Điểm khác biệt chính là hành trình: MBL40X50CA di chuyển 50 mm, còn AirTAC MBL40X100CA di chuyển 100 mm. Không nên thay thế chéo nếu chưa kiểm tra không gian lắp, chiều dài ty và yêu cầu chuyển động của máy.

Câu hỏi thường gặp

MBL40X50CA có phải xy lanh tác động kép không?

Có. Model này dùng khí nén điều khiển cả chiều tiến và chiều lùi.

Ký hiệu CA có nghĩa là gì?

CA là kiểu nắp sau dạng đuôi xoay, dùng khi xy lanh cần quay nhẹ quanh chốt gá trong quá trình làm việc.

Model này có cảm biến từ không?

Cấu hình mã MBL40X50CA được xác định là không nam châm. Nếu cần cảm biến, phải kiểm tra cấu hình phù hợp theo catalogue.

Có thể thay MBL40X50CA bằng MBL40X100CA không?

Không nên thay trực tiếp nếu chưa kiểm tra vì hai model có hành trình và chiều dài tổng thể khác nhau.

Cần cung cấp gì để nhận báo giá chính xác?

Vui lòng cung cấp ảnh nhãn, mã đầy đủ, số lượng, kiểu ren, yêu cầu cảm biến, phụ kiện gá và thời gian cần hàng.

Liên hệ Ánh Dương Vina để kiểm tra cấu hình, tình trạng hàng và nhận tư vấn thay thế phù hợp. Sản phẩm không niêm yết giá cố định vì giá và thời gian giao phụ thuộc từng thời điểm.
