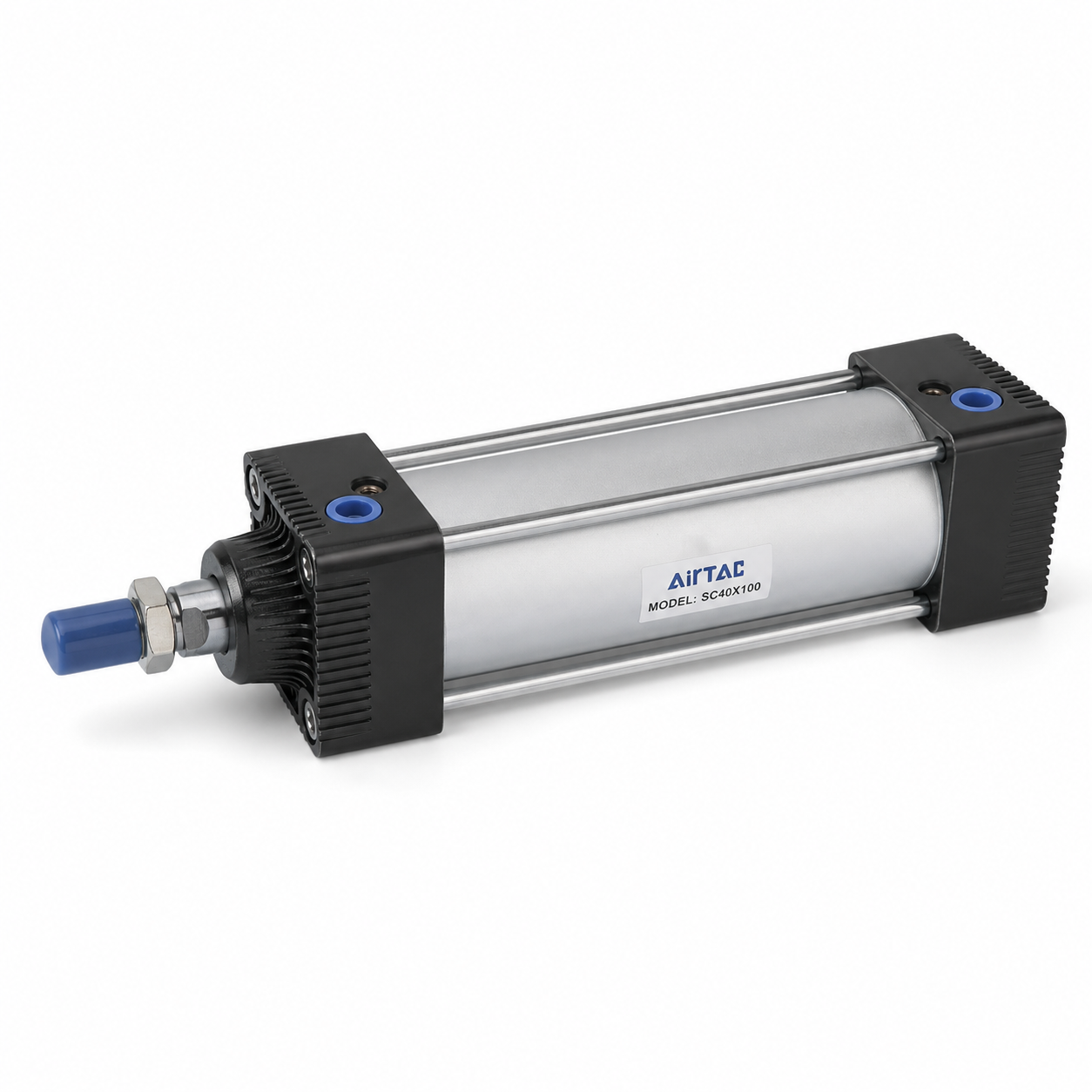

Xy Lanh AirTAC SC40X100 Phi 40 Hành Trình 100mm

AirTAC SC40X100 là xy lanh khí nén tiêu chuẩn dạng tie-rod, tác động kép, đường kính piston 40 mm và hành trình 100 mm. Kết cấu thân nhôm liên kết bằng ty giằng, giảm chấn điều chỉnh và kích thước gọn giúp sản phẩm phù hợp các cơ cấu đẩy, kẹp, chặn và định vị trong máy tự động.

Thông số AirTAC SC40X100 đã xác minh

Ý nghĩa mã SC40X100

• SC: dòng xy lanh tiêu chuẩn AirTAC có thân nhôm và ty giằng.
• 40: đường kính piston 40 mm.
• 100: hành trình làm việc 100 mm.
• Không có S: cấu hình này không tích hợp nam châm piston; nếu cần cảm biến từ phải chọn đúng biến thể có hậu tố S.

Ưu điểm nổi bật

• Kết cấu tie-rod chắc chắn, thuận tiện bảo trì và thay phớt.
• Giảm chấn điều chỉnh giúp hạn chế va đập khi piston chạy hết hành trình.
• Phi 40 và hành trình 100 mm phù hợp nhiều cơ cấu tự động cỡ vừa.
• Có nhiều lựa chọn gá như LB, FA, FB, CA, CB, TC và TCM1.
• Có thể chọn kiểu ren cổng khí theo hệ thống đang sử dụng.

Ứng dụng của SC40X100

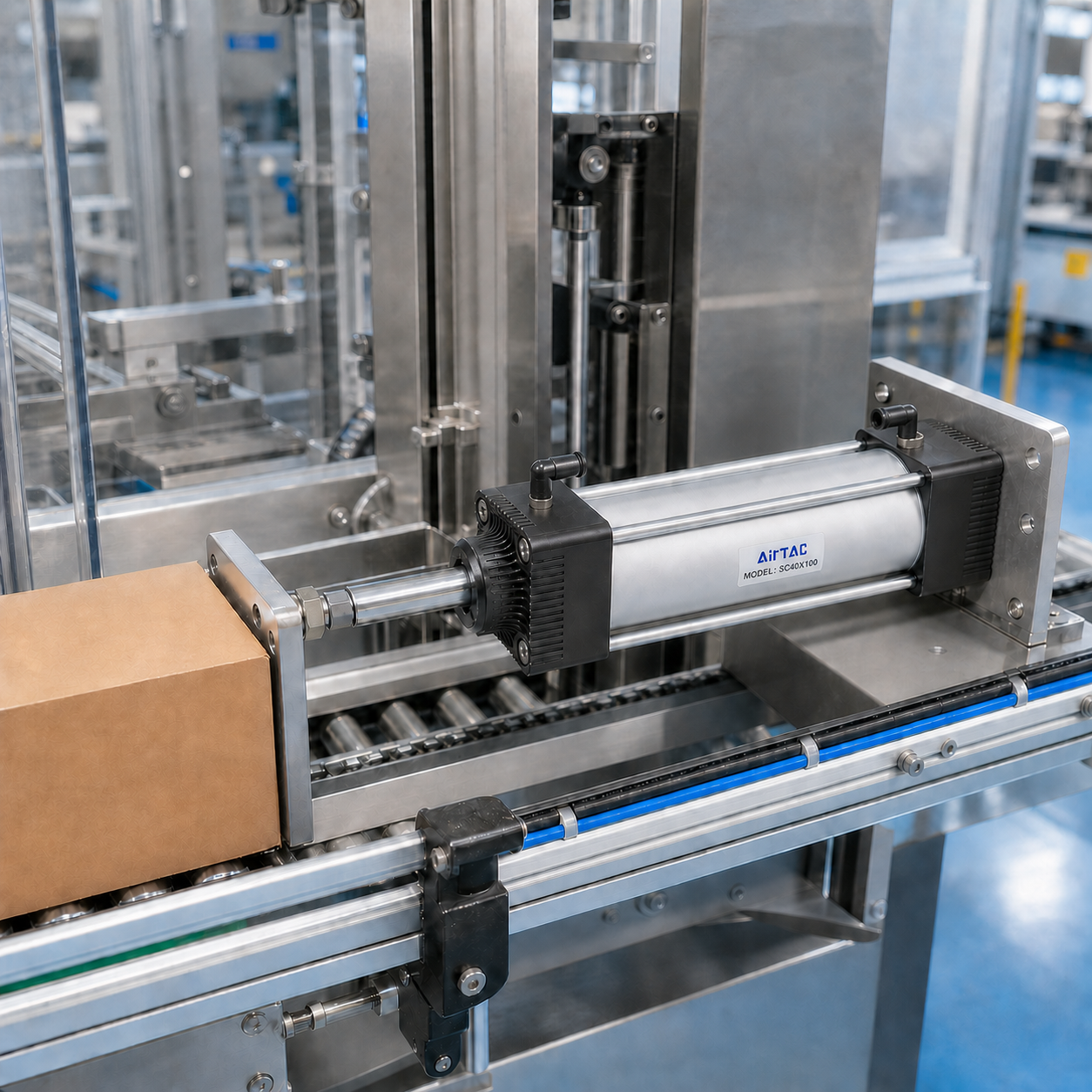

SC40X100 thường được dùng để đẩy hộp trên băng tải, đóng mở cửa chặn, kẹp và định vị chi tiết, cấp phôi, phân loại sản phẩm hoặc tạo chuyển động tịnh tiến trong máy đóng gói và dây chuyền lắp ráp. Với tải lệch tâm hoặc có lực ngang, cần bổ sung ray dẫn hướng ngoài thay vì để piston rod chịu tải trực tiếp.

Cách chọn và sử dụng đúng

1. Tính lực đẩy và lực kéo theo áp suất thực tế, tải và hệ số an toàn của máy.
2. Xác nhận phi 40 mm, hành trình 100 mm và khoảng không lắp đặt.
3. Chọn đúng kiểu gá, đầu nối ty và cơ cấu dẫn hướng cho tải.
4. Không để piston rod chịu mô-men hoặc tải ngang.
5. Lắp van tiết lưu, chạy thử ở tốc độ thấp rồi chỉnh giảm chấn dần.
6. Xác nhận cổng PT1/4 hoặc tùy chọn ren cần dùng trước khi đặt hàng.

Phân biệt SC40X100 và SC40X100S

SC40X100 là cấu hình không nam châm. SC40X100S có nam châm piston để dùng với cảm biến từ tương thích. Hai mã có cùng đường kính 40 mm và hành trình 100 mm nhưng không nên thay thế cho nhau khi hệ thống cần tín hiệu hành trình.

Sản phẩm liên quan

Nếu cần lực lớn hơn và hành trình dài hơn, tham khảo AirTAC SC100X250. Với không gian nhỏ và thân tròn, có thể cân nhắc AirTAC MA16X100SCA.

Câu hỏi thường gặp về AirTAC SC40X100

SC40X100 có đường kính và hành trình bao nhiêu?

Đường kính piston là 40 mm và hành trình là 100 mm.

SC40X100 có phải xy lanh tác động kép không?

Có. Piston tiến và lùi nhờ khí nén cấp luân phiên vào hai cổng.

SC40X100 có nam châm để gắn cảm biến không?

Không. Mã không có hậu tố S là cấu hình không nam châm; hãy chọn đúng biến thể có nam châm nếu cần cảm biến từ.

Cổng khí của SC40X100 là loại nào?

Cấu hình tiêu chuẩn dùng cổng PT1/4. Cần đối chiếu mã đặt hàng nếu hệ thống dùng ren G hoặc NPT.

Giá AirTAC SC40X100 bao nhiêu?

Giá phụ thuộc cấu hình gá, kiểu ren, số lượng và thời điểm nhập. Vui lòng liên hệ Ánh Dương Vina để xác nhận mã và nhận báo giá hiện hành.

Liên hệ tư vấn và báo giá

Hãy gửi mã SC40X100, áp suất làm việc, tải, kiểu gá và yêu cầu cảm biến. Ánh Dương Vina sẽ hỗ trợ đối chiếu cấu hình trước khi báo giá.
